4.2.5.

Коробка отбора мощности скрепера МоАЗ-6014

Предназначена душ привода насосов рулевого управления тягача и гидросистемы скрепера, а также для передачи крутящего момента от двигателя к сцеплению.

Коробка отбора мощности прикреплена к картеру маховика двигателя.

Крутящий момент от маховика двигателя передается через полужесткую муфту, уменьшающую пиковые нагрузки.

Наличие в коробке отбора мощности отключаемой каретки 22 (рис.25) позволяет отключать коробку отбора мощности от двигателя во время пуска при низких температурах окружающего воздуха.

Включение коробки отбора мощности следует производить только при неработающем двигателе, используя в случае необходимости стартер для проворачивания коленчатого вала двигателя.

Смазка шестерен и подшипников осуществляется разбрызгиванием.

Заливка масла производится через заливное отверстие* Сливная пробка - магнитная.*

При уходе за коробкой отбора мощности необходимо:

- проверить затяжку резьбовых соединений;

- проверить, нет ли подтекания масла через сальники;

- произвести своевременную смену масла. Перед заправкой чистым маслом необходимо промыть картер коробки дизельным топливом, пустив двигатель на 2-3 мин, и очистить сливную магнитную пробку. Заливать масло необходимо до уровня контрольного отверстия, которое находится на задней стенке картера.

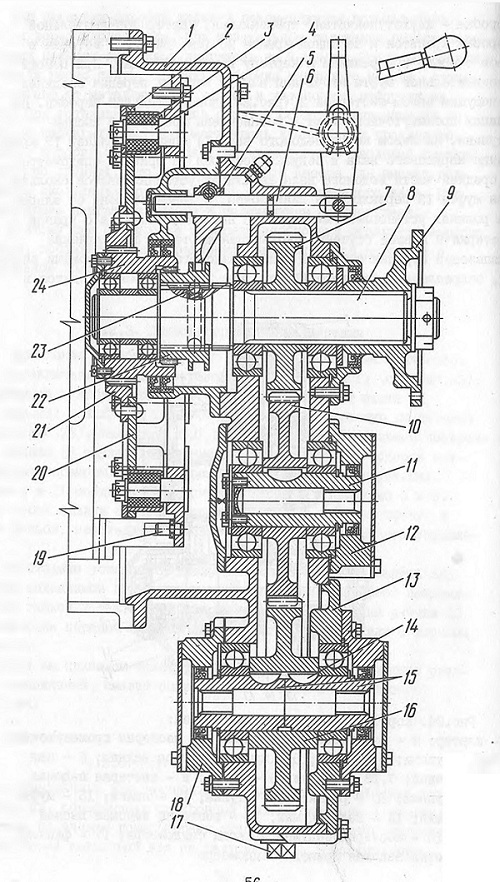

Рис.25. Коробка отбора мощности:
I - картер; 2 - корпус муфты; 3 - элемент упругий; 4 - палец;
5 - вилка; 6 - шток; 7 - шестерня ведущая; 8 - вал первичный;
9 - фланец; 10 - шестерня паразитная; II - вал паразитной шестерни; 12 - крышка переходная; 13 - опора подшипника; 14 - шпонка сегментная; 15 - вал вторичный; 16 - шестерня ведомая;
17 - пробка сливного отверстия; 18 - крышка передняя переходная;
19 - штифт установочный; 20 - диск полужесткой муфты; 21 - кольцо шлицевое; 22 - каретка отключаемая; 23 - фиксатор шариковый; 24 - каретка муфты
