4.1.6. Пусковой подогреватель двигателя скрепера МоАЗ-6014
Предназначен для разогрева двигателя тягача при
отрицательных температурах путем подогрева жидкости в системе охлаждения
и масла в поддоне двигателя за счет тепла, получаемого при сгорании в
подогревателе дизельного топлива.
Рис.14. Схема пускового подогревателя двигателя:
I - агрегат насосный; 2,5,9 - краны; 3 - направляющая газов; 4 - котел
подогревателя; 6 - кронштейн котла; 7 - труба всасывающая; 8 - труба
заливная; 10 - бачок топливный; II - щиток управления

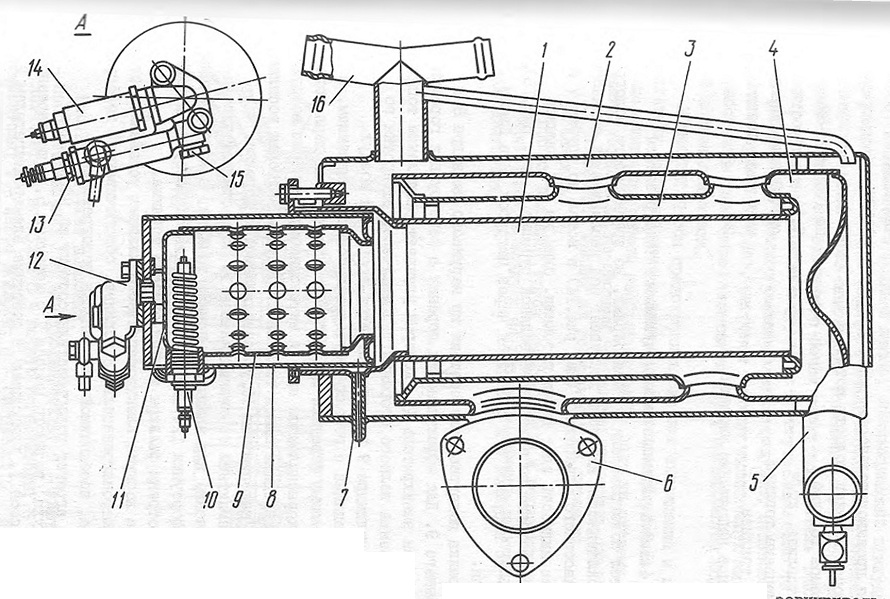

Рис. 15. Котел подогревателя: I - камера сгорания; 2 - рубашка водяная наружная; 3 - рубашка водяная внутренняя; 4 -газоход; 5 - патрубок подачи воды; 6 - труба выхлопная; 7 - трубка дренажная; 8 - цилиндр горелки наружный; 9 - цилиндр горелки внутренний; 10 - свеча накаливания; II - завихритель; 12 - форсунка; 13 - электронагреватель топлива; 14 - клапан электромагнитный; 15 - заглушка фильтра; 16 - патрубок отвода воды
4.1.6.1. Краткая техническая характеристика пускового подогревателя двигателя скрепера МоАЗ-6014
Гип подогревателя ........................
жидкостной
