Mitsubishi Outlander XL. Manual - part 764





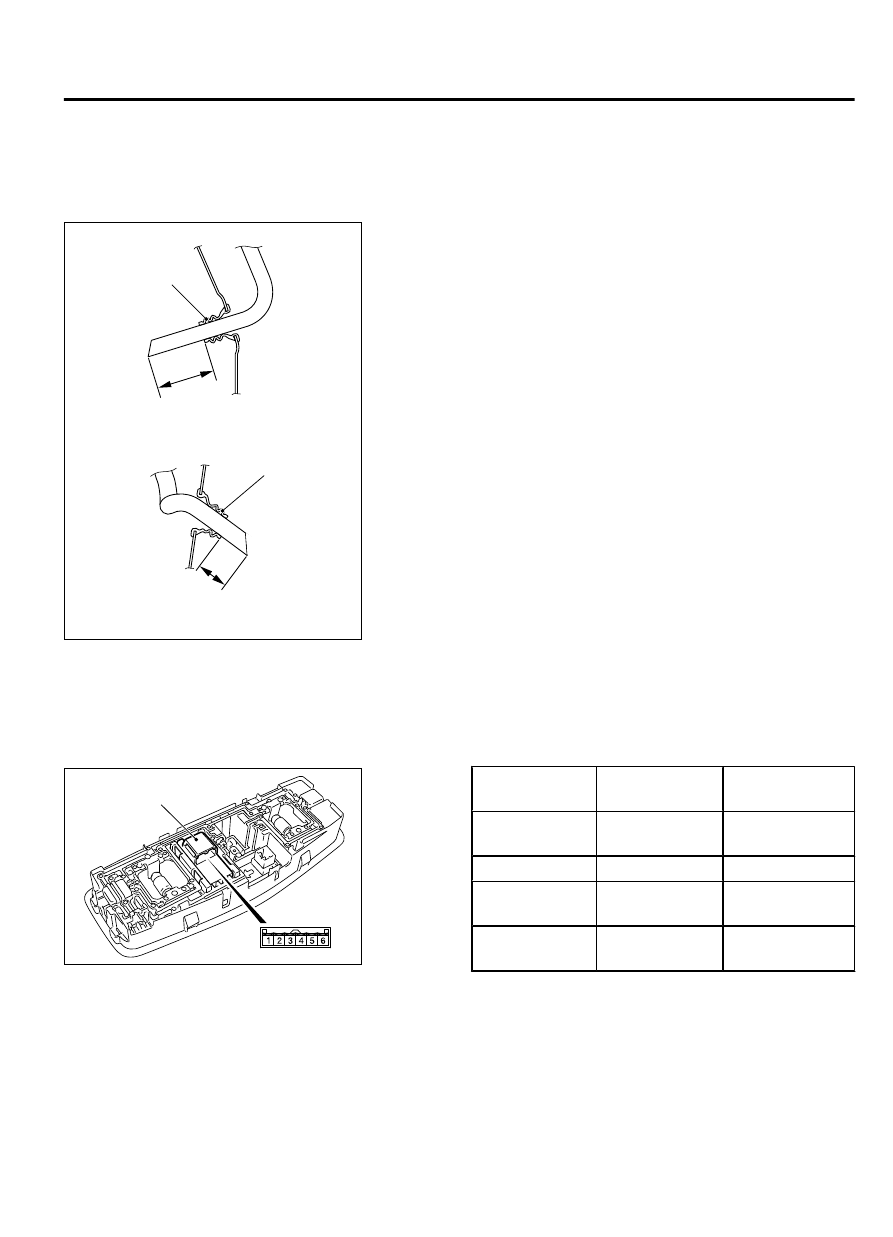

INSTALLATION SERVICE POINT

>>A<< FRONT DRAIN PIPE/REAR DRAIN PIPE
INSTALLATION

ZC6003020000

60 ± 5
(2.35 ± 0.15)

60 ± 5
(2.35 ± 0.15)

<Front drain pipe>

<Rear drain pipe>

Units: mm (inch)

Grommet

Grommet

Install  the  grommet,  and  adjust  the  drain  pipe  projection  as
shown.

INSPECTION

M14206000013USA0000010001

SUNROOF SWITCH CONTINUITY CHECK

ZC6001270000

Sunroof switch

Switch
position

Terminal
number

Normal value

Tilt-up

3 - 4

Continuity exists
(2 Ω or less)

OFF

3 - 4, 4 - 5, 4 - 6 Open circuit

Open

4 - 5

Continuity exists
(2 Ω or less)

Close/tilt-down 4 - 6

Continuity exists
(2 Ω or less)

SUNROOF

42Ad-43

SUNROOF ASSEMBLY

MEMO

42Ad-44

SUNROOF

GROUP 42B

KEYLESS OPERATION SYSTEM

(KOS)

CONTENTS

GENERAL INFORMATION............

42B-4

SERVICE SPECIFICATIONS........

42B-10

DIAGNOSIS.....................

42B-10

STANDARD FLOW OF DIAGNOSTIC
TROUBLESHOOTING...............

42B-10

DIAGNOSTIC FUNCTION...........

42B-10

ID CODES REGISTRATION JUDGMENT TABLE
..............................

42B-12

WARNING AND WARNING INDICATOR LIST
..............................

42B-15

DIAGNOSTIC TROUBLE CODE CHART
..............................

42B-18

DIAGNOSTIC TROUBLE CODE PROCEDURES
..............................

42B-21

DTC B1731: Engine Control Module
communication timeout...........

42B-21

DTC B1761: VIN not programmed
................................

42B-23

DTC B1A08 Keyless/KOS key1
performanceDTC B1A09 Keyless/KOS key2
performanceDTC B1A0A Keyless/KOS key3
performanceDTC B1A0B Keyless/KOS key4
performance.....................

42B-24

DTC B1A10 Keyless/KOS key 1 low
batteryDTC B1A11 Keyless/KOS key 2 low
batteryDTC B1A12 Keyless/KOS key 3 low
batteryDTC B1A13 Keyless/KOS key 4 low
battery.........................

42B-25

DTC B1A24: Key ID not registered
................................

42B-26

DTC B1A25: Key ID unmatched.....

42B-27

DTC B1A28: Engine control module
authenticate error..............

42B-29

DTC B1A35: Transponder read error
................................

42B-30

DTC B2101: IG SW start POS.circuit
lowDTC B2102: IG SW start POS.circuit
high............................

42B-32

DTC B2204: Coding data mismatch
................................

42B-36

DTC B2206: VIN mismatch.........

42B-38

DTC B2352: Antenna fail.........

42B-39

DTC B2400: KOS key registration fail
................................

42B-42

DTC B2401: Keyless/KOS key ID not
registered......................

42B-43

DTC B2402: STL unit comm.(system ID),
B2403: STL unit comm.(CRC), B2404: STL
unit comm.(function code), B2405: STL
unit comm.(rolling code), B2406: STL
unit comm.(PTC operate), B2407: STL
unit comm.(EEPROM), B2408: STL unit
comm.(solenoid).................

42B-45

DTC B2409: STL unit comm.(No response)
................................

42B-47

DTC B240A FR antenna(outdoor) open
................................

42B-50

DTC B240B FL antenna(outdoor) open
................................

42B-52

42B-1

Continued on next page

DTC B240C Liftgate antenna(outdoor)
open............................

42B-55

DTC B240D Front antenna(indoor) open
................................

42B-57

DTC B240E RR antenna(indoor) open
...............................

.42B-59

DTC B240F RL antenna(indoor) open
................................

42B-62

DTC B2412 LF antenna power voltage
................................

42B-64

DTC B2413: STL unit power voltage
................................

42B-68

DTC B2414 Unlock sensor fail....

42B-72

DTC B2415: RA module power voltage
................................

42B-75

DTC B2416: ECU internal error
................................

42B-77

DTC C1608: EEPROM Error.........

42B-78

DTC C1900: No Registration......

42B-79

DTC C1901: Vehicle Speed Information
Abnormality.....................

42B-81

DTC C1910: Transmitter Low Battery
Voltage Abnormality 1DTC C1920:
Transmitter Low Battery Voltage
Abnormality 2DTC C1930: Transmitter
Low Battery Voltage Abnormality 3DTC
C1940: Transmitter Low Battery Voltage
Abnormality 4...................

42B-82

DTC C1911: Reception Abnormality 1DTC
C1921: Reception Abnormality 2DTC
C1931: Reception Abnormality 3DTC
C1941: Reception Abnormality 4
................................

42B-84

DTC C1912: Tire Inflation pressure
Warning 1DTC C1922: Tire Inflation
pressure Warning 2DTC C1932: Tire
Inflation pressure Warning 3DTC C1942:
Tire Inflation pressure Warning 4
................................

42B-85

DTC C1913: Acceleration Sensor
Abnormality 1DTC C1923: Acceleration
Sensor Abnormality 2DTC C1933:
Acceleration Sensor Abnormality 3DTC
C1943: Acceleration Sensor Abnormality
4...............................

42B-87

DTC C1914: Pressure Sensor Abnormality
1DTC C1924: Pressure Sensor
Abnormality 2DTC C1934: Pressure
Sensor Abnormality 3DTC C1944:
Pressure Sensor Abnormality 4
................................

42B-88

DTC U0019: Bus off(CAN-B).......

42B-90

DTC U0141: ETACS-ECU CAN timeout
................................

42B-91

DTC U0151: SRS-ECU CAN timeout
................................

42B-93

DTC U0154: Occupant classification-ECU
CAN timeout.....................

42B-94

DTC U0155: Combination meter CAN
timeout.........................

42B-96

DTC U0164: A/C-ECU CAN timeout
................................

42B-97

DTC U0184: Audio CAN timeout....

42B-99

DTC U0197: Hands free module CAN
timeout........................

42B-100

DTC U0245: Audio visual navigation unit
CAN timeout....................

42B-102

DTC U1412: Implausible Vehicle Speed
Signal Received................

42B-103

DTC U1415: Coding not completed/Data
fail...........................

42B-104

Code No.U1417 Implausible coding data
...............................

42B-106

TROUBLE SYMPTOM CHART........

42B-108

SYMPTOM PROCEDURES...........

42B-109

Inspection Procedure 1: Cannot
communicate with KOS-ECU using the scan
tool...........................

42B-109

Inspection Procedure 2: Abnormality in
KOS-ECU power supply and ground
circuits.......................

42B-110

Inspection Procedure 3: Keyless
operation warning display does not
disappear......................

42B-112

Inspection Procedure 4: IG knob will
not turn (keyless operation is not
recognized)....................

42B-114

Inspection Procedure 5: The engine will
not start with KOS (IG knob operates
normally)......................

42B-120

42B-2

Continued on next page
