Mitsubishi Outlander XL. Manual - part 466





ZC602240

ZC601483

ZC601051

ZC602239

AA00

Brake pedal
assembly

4

1

2

6

5

3

7

8

9.5 ± 2.5 N·m
84 ± 22 in-lb

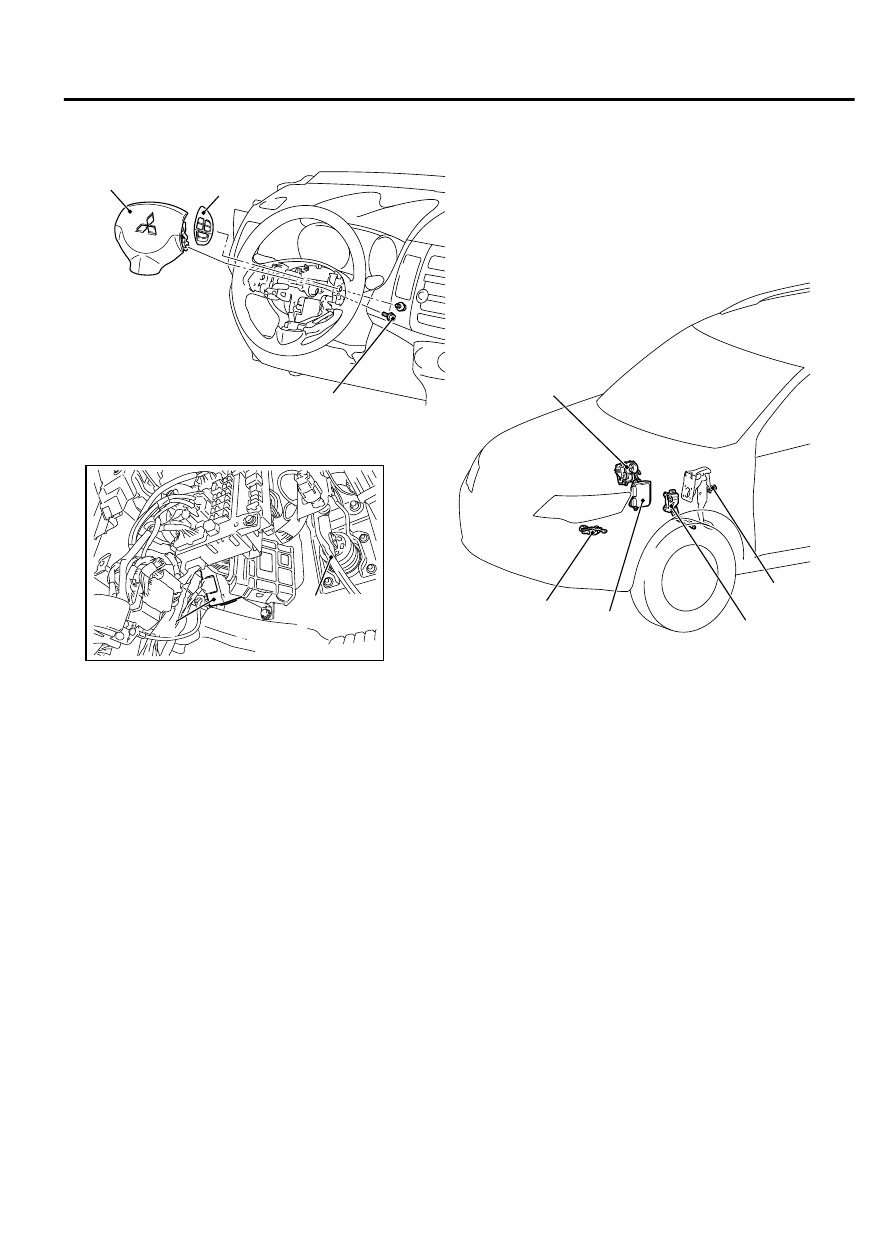

Auto-cruise  control  switch  removal
steps

1. Driver’s air bag module (Refer to GROUP

52B,  Air  Bag  Modules  and  Clock
Spring P.52B-329).

2. Auto-cruise control switch

Control unit removal

3. ECM  [Refer  to  GROUP  13Aa,  Engine

Control Module (ECM) P.13Aa-37].

4. TCM  [Refer  to  GROUP  23A,  Transaxle

Control Module (TCM) P.23A-177].
Sensor removal

5. Transmission range switch (Refer to 23B,

Transaxle P.23B-9).

Sensor removal

6. Throttle  body  [built-in  throttle  position

sensor (TP sensor) and throttle actuator
control  motor  (TAC  motor)]  (Refer  to
GROUP  13Aa,  Throttle  Body  P.
13Aa-36).

7. Accelerator  pedal  [built-in  accelerator

pedal  position  sensor  (APP  sensor)]
(Refer to P.17a-7).

8. Stoplight switch (Refer to GROUP 35A,

Brake Pedal P.35A-22).

AUTO-CRUISE CONTROL SYSTEM

17b-57

AUTO-CRUISE CONTROL

MEMO

17b-58

AUTO-CRUISE CONTROL SYSTEM

GROUP 17c

EMISSION CONTROL <MFI>

CONTENTS

GENERAL INFORMATION............

17c-3

SERVICE SPECIFICATIONS.........

17c-3

DIAGNOSIS......................

17c-3

SPECIAL TOOLS..................

17c-4

VACUUM HOSES...................

17c-5

VACUUM HOSE ROUTING............

17c-5

VACUUM CIRCUIT DIAGRAM.........

17c-6

VACUUM HOSE INSTALLATION.......

17c-7

VACUUM HOSE CHECK..............

17c-7

POSITIVE CRANKCASE VENTILATION
SYSTEM.........................

17c-7

GENERAL INFORMATION (POSITIVE
CRANKCASE VENTILATION SYSTEM)
...............................

17c-7

COMPONENT LOCATION.............

17c-8

POSITIVE CRANKCASE VENTILATION SYSTEM
CHECK..........................

17c-8

POSITIVE CRANKCASE VENTILATION VALVE
CHECK..........................

17c-9

EVAPORATIVE EMISSION CONTROL SYSTEM
...............................

17c-9

GENERAL INFORMATION (EVAPORATIVE
EMISSION SYSTEM)...............

17c-9

COMPONENT LOCATION............

17c-10

PURGE CONTROL SYSTEM CHECK (PURGE
FLOW CHECK)...................

17c-11

EVAPORATIVE EMISSION PURGE SOLENOID
CHECK.........................

17c-12

MASS AIRFLOW SENSOR CHECK. . . . .

17c-12

BAROMETRIC PRESSURE SENSOR CHECK
..............................

17c-13

ENGINE COOLANT TEMPERATURE SENSOR
CHECK.........................

17c-13

INTAKE AIR TEMPERATURE SENSOR CHECK
..............................

17c-13

FUEL TANK DIFFERENTIAL PRESSURE
SENSOR CHECK..................

17c-13

EVAPORATIVE EMISSION VENTILATION
SOLENOID CHECK................

17c-13

EXHAUST GAS RECIRCULATION (EGR)
SYSTEM........................

17c-13

GENERAL INFORMATION (EXHAUST GAS
RECIRCULATION SYSTEM).........

17c-13

COMPONENT LOCATION............

17c-14

EGR VALVE (STEPPER MOTOR) CHECK
..............................

17c-14

EGR VALVE (STEPPER MOTOR) CLEANING
..............................

17c-16

MASS AIRFLOW SENSOR CHECK. . . . .

17c-16

ENGINE COOLANT TEMPERATURE SENSOR
CHECK.........................

17c-16

CRANKSHAFT POSITION SENSOR CHECK
..............................

17c-16

REMOVAL AND INSTALLATION......

17c-16

17c-1

Continued on next page

EVAPORATIVE EMISSION CANISTER AND
FUEL TANK PRESSURE RELIEF VALVE
..............................

17c-18

REMOVAL AND INSTALLATION......

17c-18

INSPECTION....................

17c-19

CATALYTIC CONVERTER...........

17c-19

GENERAL DESCRIPTION (CATALYTIC
CONVERTER)....................

17c-19

17c-2
