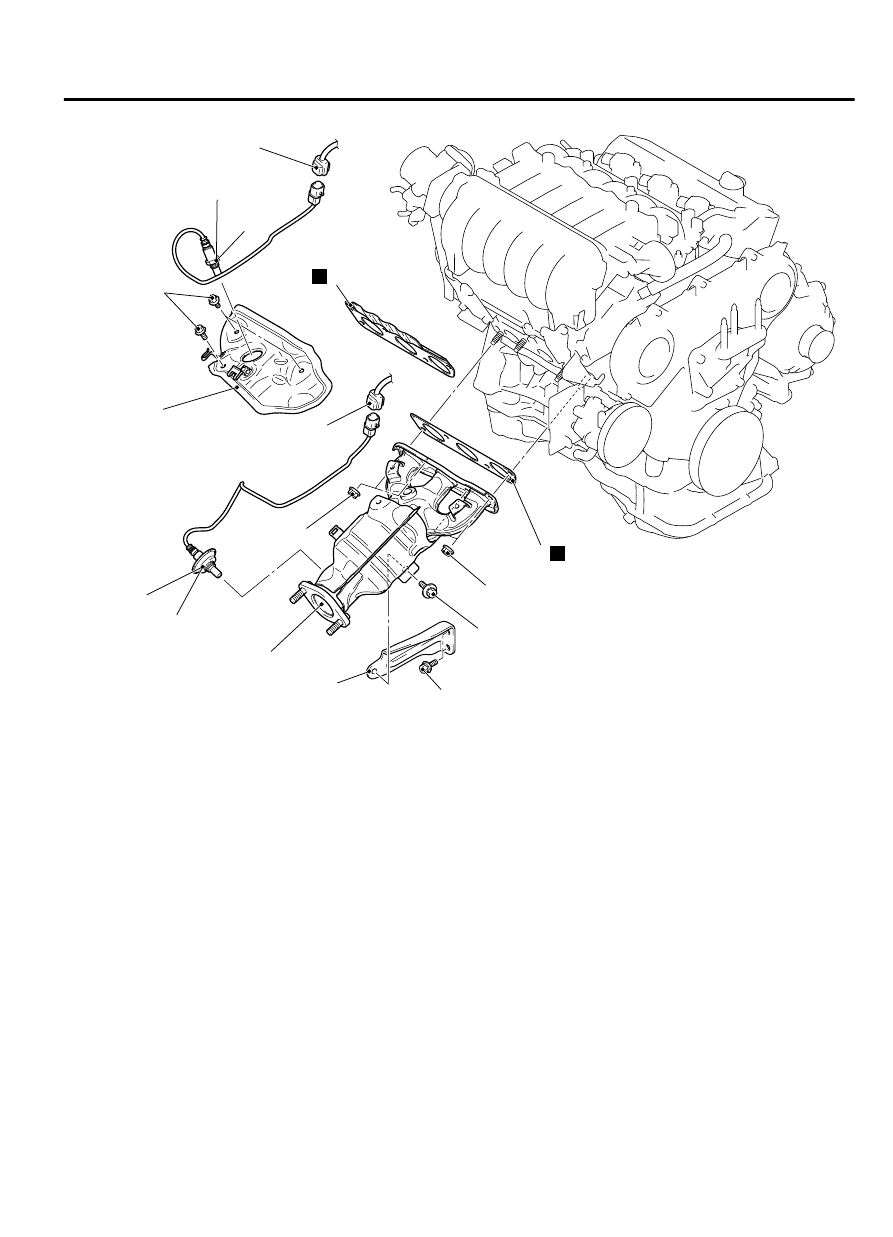

ZC600587

1

2

3

4

5

6

7

8

8

16 ± 4 N·m
12 ± 3 ft-lb

41 ± 10 N·m
30 ± 8 ft-lb

49 ± 5 N·m
36 ± 4 ft-lb

47 ± 11 N·m
35 ± 8 ft-lb

49 ± 5 N·m
36 ± 4 ft-lb

44 ± 5 N·m
33 ± 3 ft-lb

44 ± 5 N·m
33 ± 3 ft-lb

<Vehicles for California>

<Except vehicles for California>

N

N

AA00

1.

Right exhaust manifold bracket

2.

Right  bank  heated  oxygen  sensor
(Front) connector

3.

Right  bank  heated  oxygen  sensor
(Rear) connector

<<A>>

>>B<<

4.

Right  bank  heated  oxygen  sensor
(Front)

<<B>>

>>A<<

5.

Right  bank  heated  oxygen  sensor
(Rear)

6.

Heat protector

7.

Exhaust manifold

8.

Exhaust manifold gasket



Required Special Tools:

MB991953: Oxygen Sensor Wrench

MD998770: Oxygen Sensor Wrench

INTAKE AND EXHAUST

15-13

EXHAUST MANIFOLD

REMOVAL SERVICE POINTS

<<A>> LEFT BANK HEATED OXYGEN SENSOR (FRONT)/
RIGHT BANK HEATED OXYGEN SENSOR (FRONT)
REMOVAL

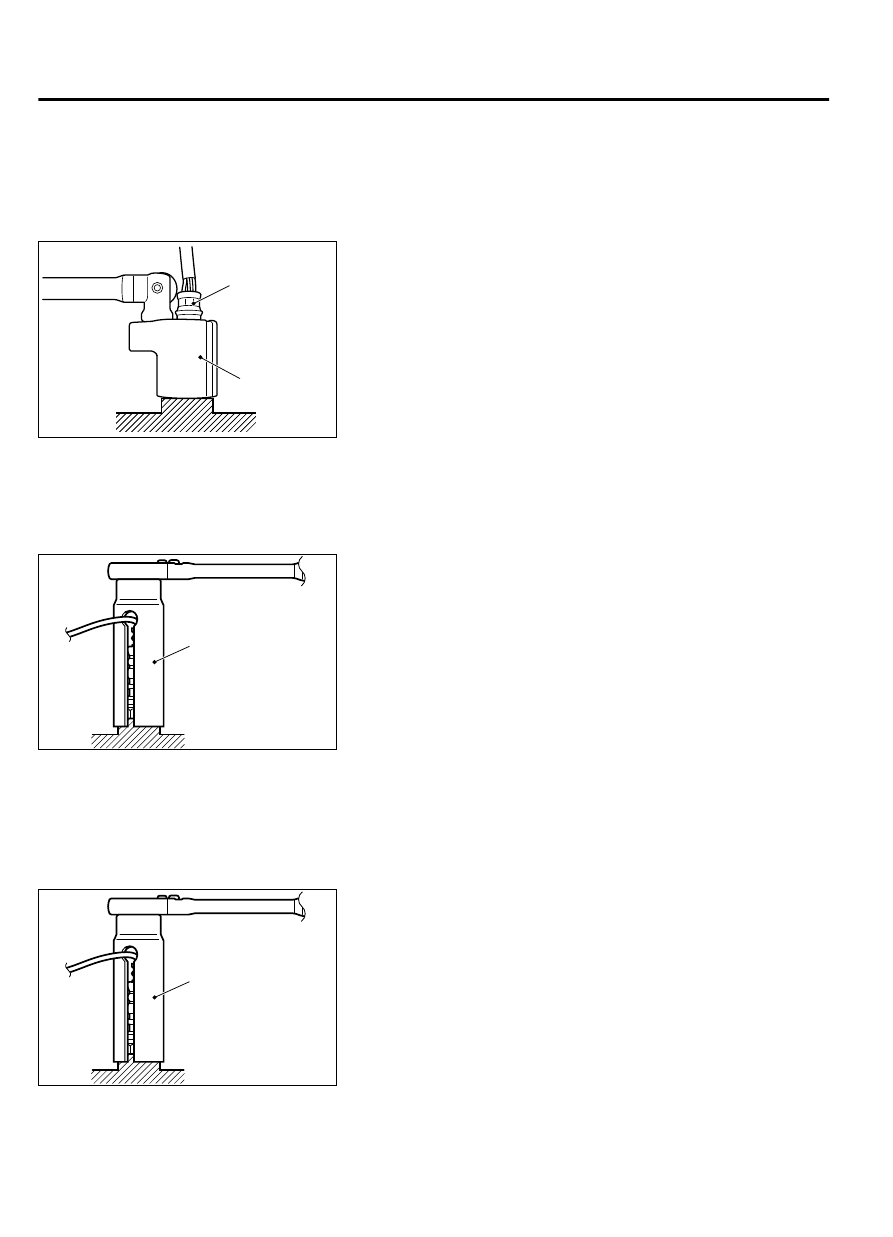

ZC6009020000

MB991953

Heated oxygen
sensor

Use  special  tool  MB991953  to  remove  the  heated  oxygen
sensor.



<<B>> LEFT BANK HEATED OXYGEN SENSOR (REAR)/
RIGHT BANK HEATED OXYGEN SENSOR (REAR)
REMOVAL

ZC6009010000

MD998770

Use  special  tool  MD998770  to  remove  the  heated  oxygen
sensor.

INSTALLATION SERVICE POINTS

>>A<< RIGHT BANK HEATED OXYGEN SENSOR (REAR)/
LEFT BANK HEATED OXYGEN SENSOR (REAR)
INSTALLATION

ZC6009010000

MD998770

Use special tool MD998770 to install the heated oxygen sensor.



15-14

INTAKE AND EXHAUST

EXHAUST MANIFOLD

>>B<< RIGHT BANK HEATED OXYGEN SENSOR (FRONT)/
LEFT BANK HEATED OXYGEN SENSOR (FRONT)
INSTALLATION

ZC6009020000

MB991953

Heated oxygen
sensor

Use special tool MB991953 to install the heated oxygen sensor.

INSPECTION

M11501000034USA0000010000

Check the following points; replace the part if a problem is found.

Exhaust Manifold Check

1.

Check for damage or cracking of any part.

2.

Using a straight edge and a feeler gauge, check for distortion
of the cylinder head installation surface.

Standard value: 0.7 mm (0.028 inch) or less
Limit: 0.5 mm (0.020 inch)

INTAKE AND EXHAUST

15-15

EXHAUST MANIFOLD

EXHAUST PIPE AND MAIN MUFFLER

REMOVAL AND INSTALLATION

M11501000087USA0000010000

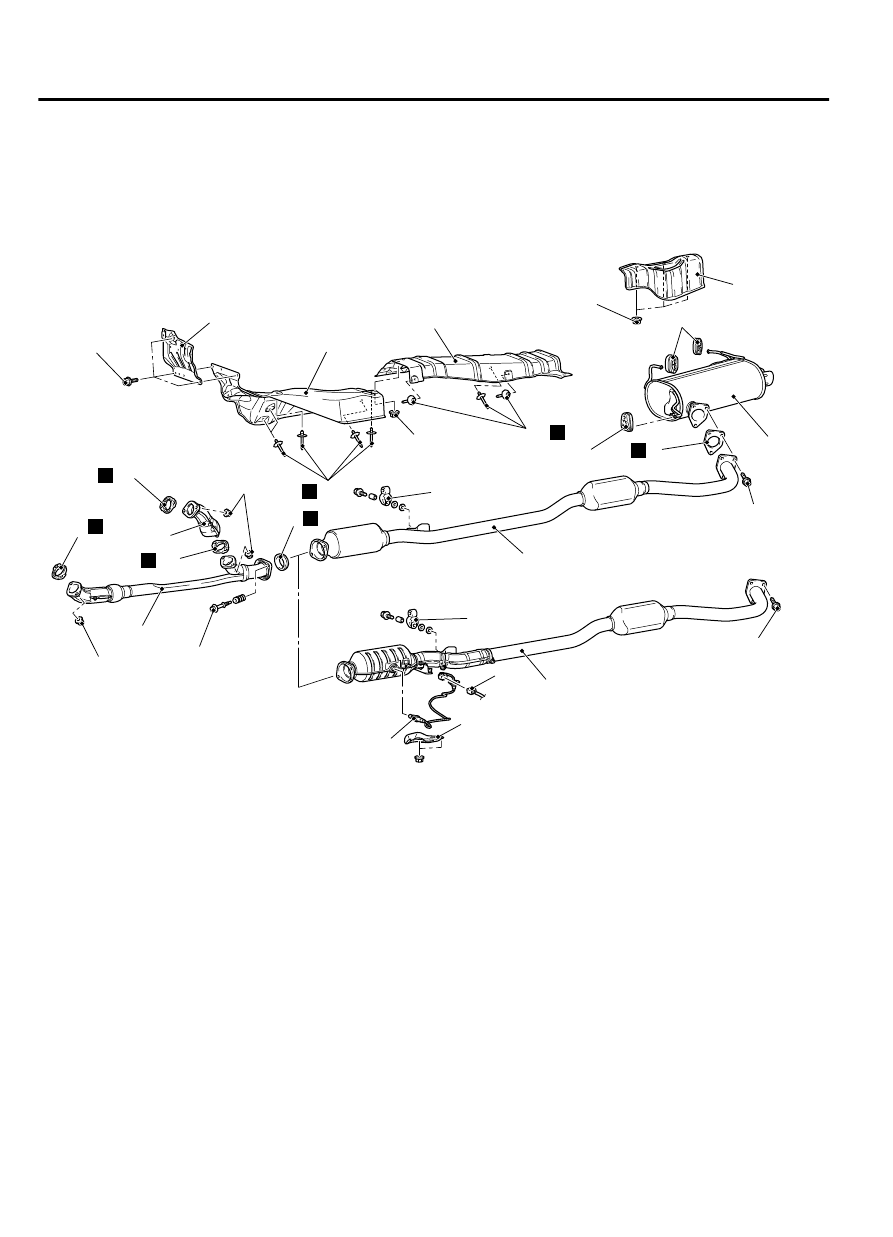

ZC600516

<Vehicles for California>

50 ± 10 N·m
37 ± 7 ft-lb

50 ± 10 N·m
37 ± 7 ft-lb

41 ± 10 N·m
30 ± 8 ft-lb

41 ± 10 N·m
30 ± 8 ft-lb

41 ± 10 N·m
30 ± 8 ft-lb

7.0 ± 3.0 N·m
62 ± 27 in-lb

5.0 ± 2.0 N·m
45 ± 17 in-lb

5.0 ± 2.0 N·m
45 ± 17 in-lb

11

14

13

12

10

8

16

15

17

18

19

20

1

2

7

7

6

9

9

3

3

N

N

N

N

N

N

N

4

5

AA00

<2WD>

15-16

INTAKE AND EXHAUST

EXHAUST PIPE AND MAIN MUFFLER
