ON-VEHICLE SERVICE

COMPONENT LOCATION

M11301000021USA0000010000

NAME

SYMBOL

NAME

SYMBOL

Accelerator pedal position sensor O

Injector relay

J

Camshaft position sensor

M

Intake manifold turning solenoid

A

Crankshaft position sensor

B

Knock sensor 1

E

Center  exhaust  pipe  heated
oxygen sensor

P

Knock sensor 2

E

Engine

 coolant

 temperature

sensor

L

Left bank heated oxygen sensor (front)

K

Engine oil control valve

H

Left bank heated oxygen sensor (rear)

R

Engine  oil  pressure  switch  (for
MIVEC)

H

Manifold absolute pressure sensor

G

Evaporative

 emission

 purge

solenoid

F

Mass airflow sensor (with built-in intake air
temperature sensor)

I

Evaporative  emission  ventilation
solenoid

T

Multiport fuel injection (MFI) relay

J

Exhaust  gas  recirculation  (EGR)
valve (Stepper motor)

L

Power steering pressure sensor

C

Fuel pump relay

N

Right bank heated oxygen sensor (front) Q

Fuel  tank  differential  pressure
sensor

S

Right bank heated oxygen sensor (rear)

Q

Fuel pump module (with buit-in fuel
tank temperature sensor)

S

Starter relay

J

Throttle actuator control motor

G

Ignition coil

D

Throttle actuator control motor relay

J

Injector

D

Throttle position sensor

G

MULTIPORT FUEL INJECTION (MFI)

13Aa-11

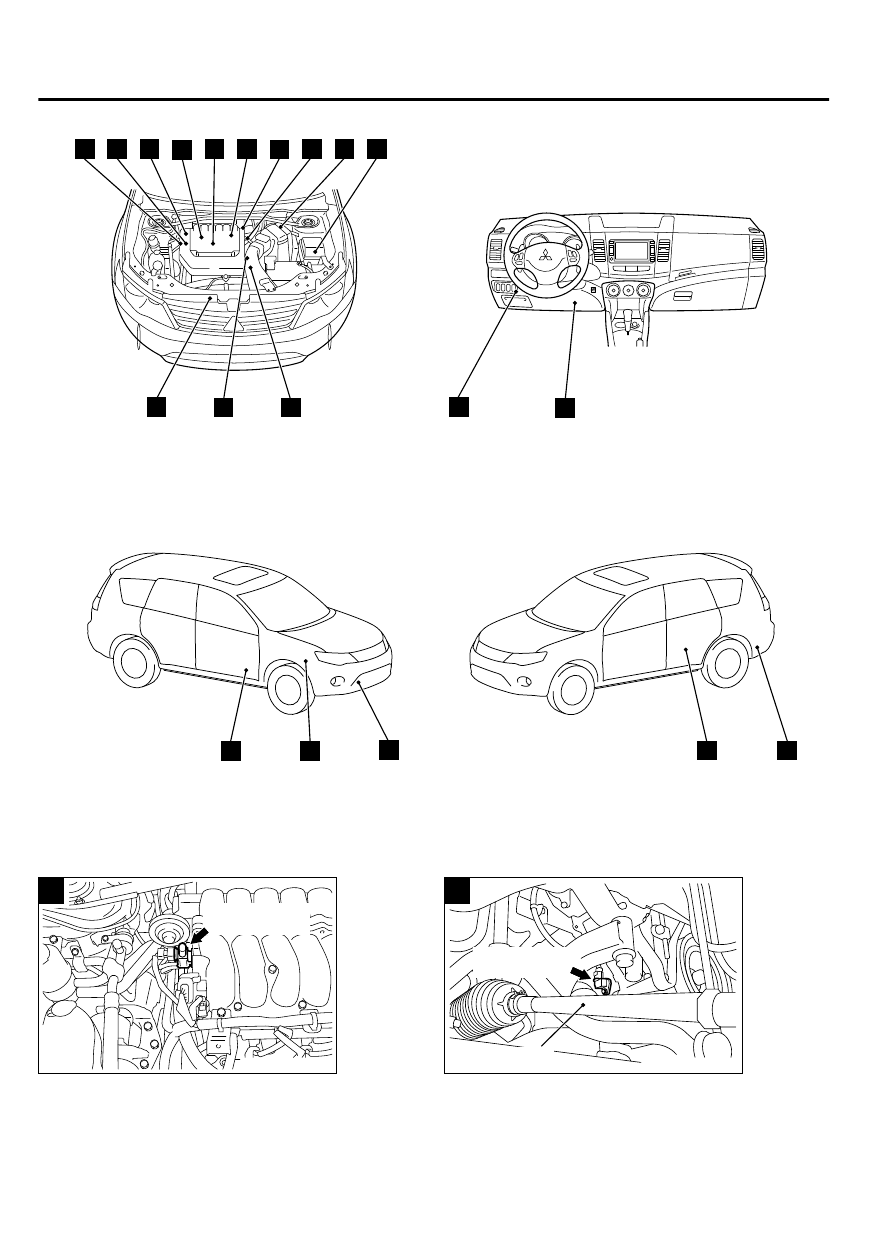

ON-VEHICLE SERVICE

ZK603991AA00

B

A

C

G

H

I

E

F

D

J

K

M

L

N

O

P

Q

R

S

T

ZK600414

Intake manifold
tuning solenoid

AA00

A

ZK600405 AA00

B

Tie rod

Crankshaft
position sensor



13Aa-12

MULTIPORT FUEL INJECTION (MFI)

ON-VEHICLE SERVICE

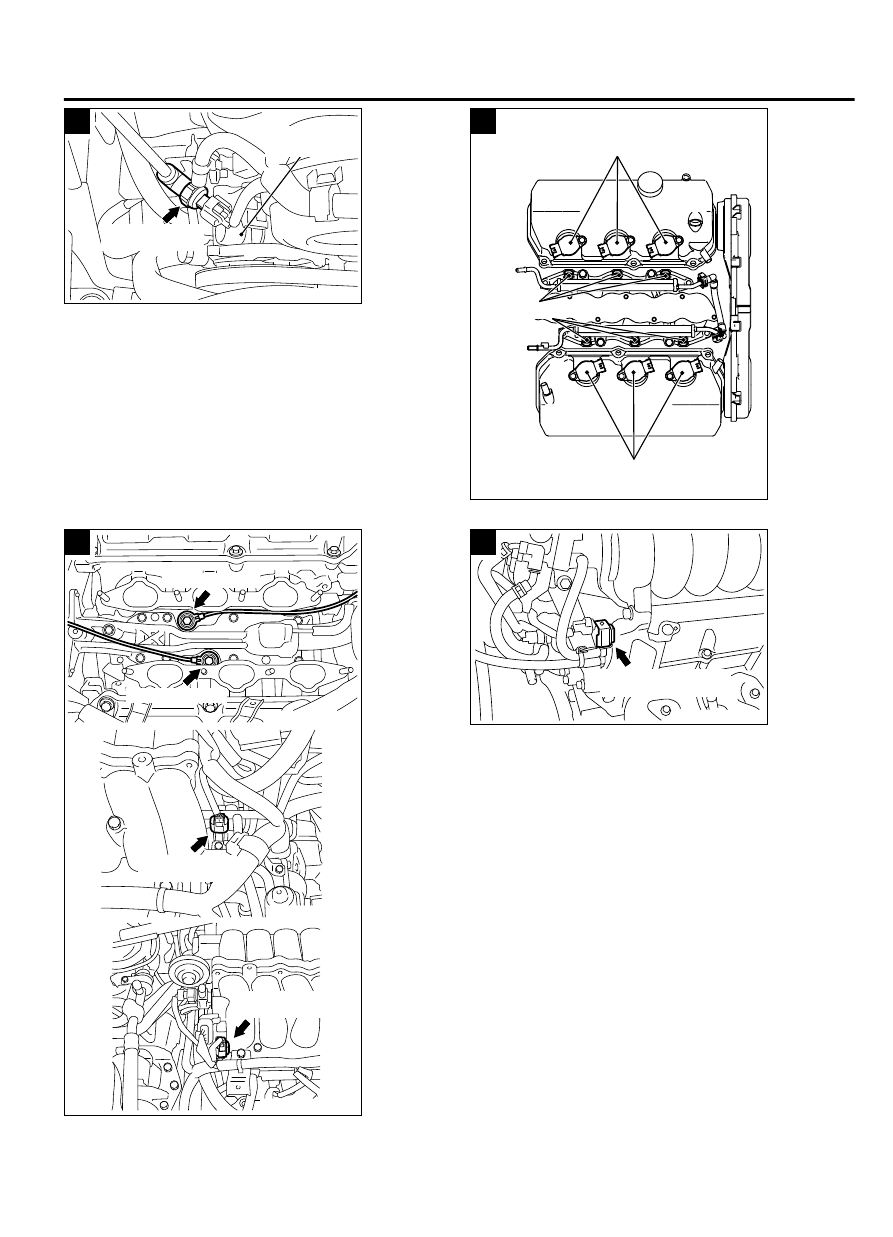

ZK600420 AA00

Power steering
oil pump

Power steering
pressure sensor

C

AA00

ZK600412

Ignition coil

Injector

Ignition coil

D



ZK600421 AA00

Knock sensor 1

E

Knock sensor 2

Knock sensor 1
connector

Knock sensor 2
connector

ZK600408

Evaporative emission
purge solenoid

AA00

F

MULTIPORT FUEL INJECTION (MFI)

13Aa-13

ON-VEHICLE SERVICE



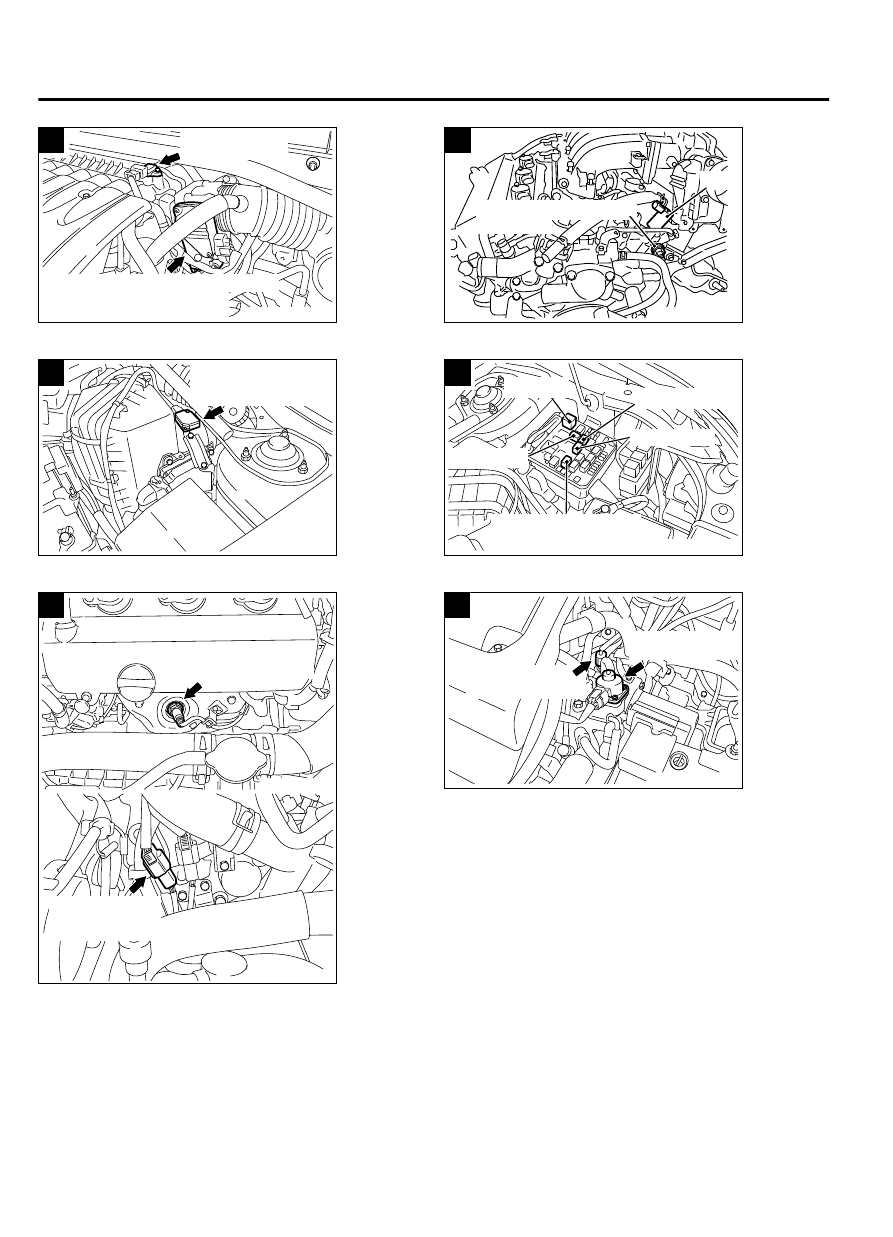

ZK600418

Manifold absolute
pressure sensor

AA00

G

Throttle body assembly (incorporating
throttle position sensor and
throttle actuator control motor)

ZK600407

ocv

AA00

Engine oil pressure switch
(for MIVEC)

H



ZK600419

Mass airflow sensor
(incorporating intake
air temperature sensor)

AA00

I

ZK600425 AA00

J

MFI relay

Starter relay

Injector relay

Starter relay

Throttle actuator control
motor relay



ZK600416

Left bank heated oxygen
sensor (front)

AA00

Left bank heated
oxygen sensor
(front) connector

K

ZK600410

Exhaust gas
recirculation valve

Engine coolant
temperature sensor

AA00

L



13Aa-14

MULTIPORT FUEL INJECTION (MFI)

ON-VEHICLE SERVICE
