Mitsubishi Outlander XL. Manual - part 151





HANDS FREE SYSTEM

CIRCUIT DIAGRAMS

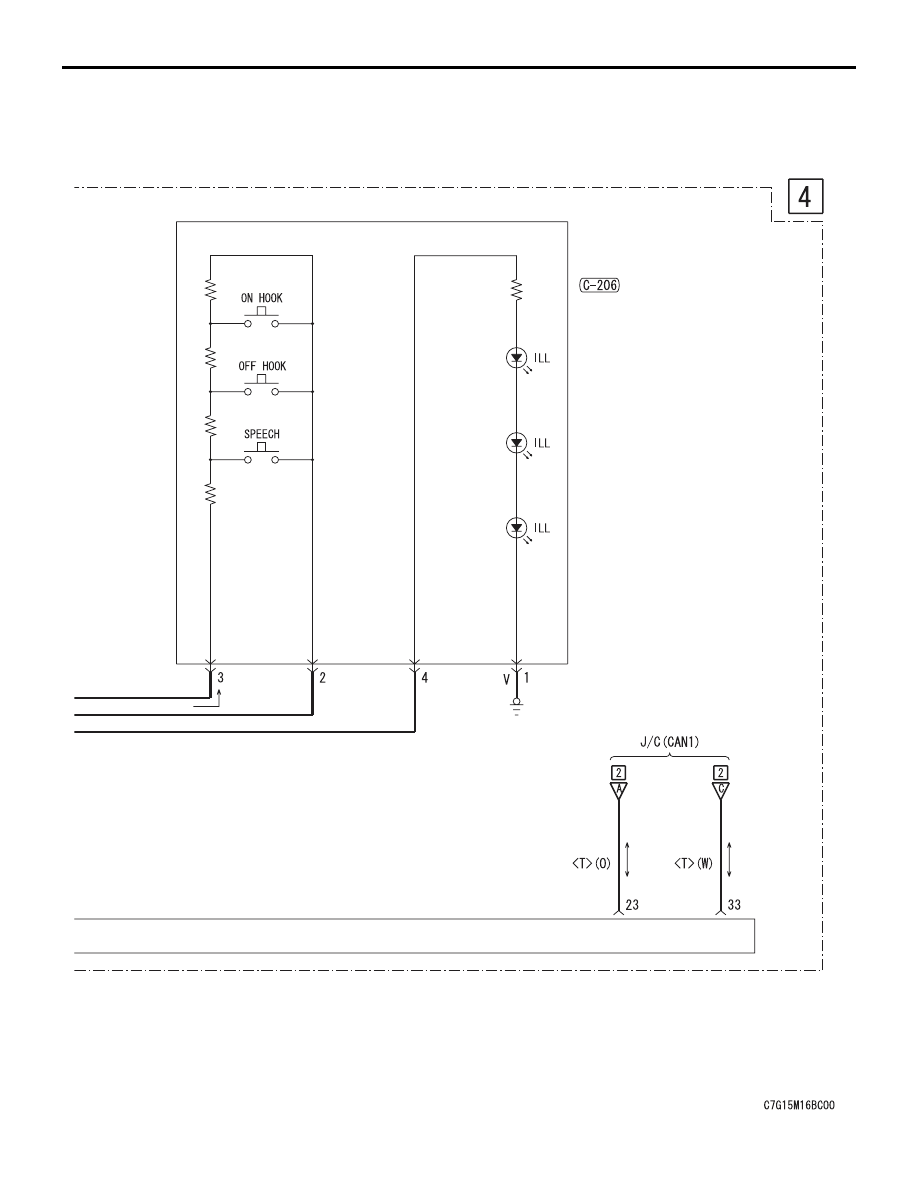

90-301

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE

STEERING
VOICE
CONTROL
SWITCH

RADIO AND CD CHANGER

HANDS FREE SYSTEM

CIRCUIT DIAGRAMS

90-302

HANDS FREE SYSTEM (CONTINUED)

CLOCK
SPRING

STEERING
AUDIO
SWITCH

COMBINATION
METER

CPU

RHEOSTAT

INTERFACE
CIRCUIT

36

FUSIBLE
LINK

RELAY BOX

ENGINE
COMPARTMENT

ETACS-
ECU

·AIR CONDITIONING
 SYSTEM
·ANTI-LOCK BRAKING
 SYSTEM (ABS) AND
 ACTIVE SKID
 CONTROL SYSTEM
 (ASC)

<VEHICLES WITH MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS)>

THEFT-ALARM SYSTEM

·CLOCK
·ELECTRIC
 CONTROLLED AWD
·INVECS-II 6A/T
·TURN-SIGNAL
 LIGHT AND HAZARD
 WARNING LIGHT

AUDIO VISUAL
NAVIGATION UNIT

HANDS FREE SYSTEM

CIRCUIT DIAGRAMS

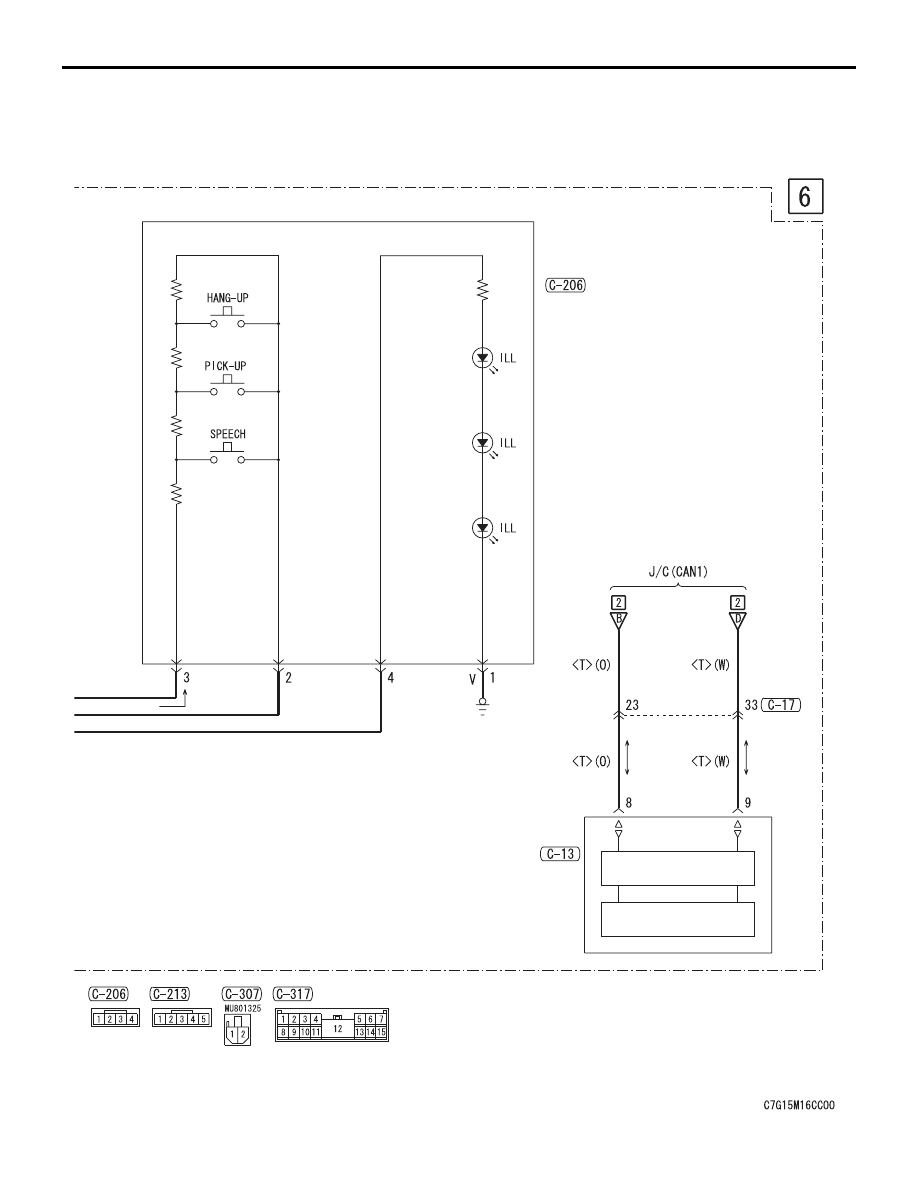

90-303

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE

STEERING
VOICE
CONTROL
SWITCH

INTERFACE
CIRCUIT

CAN TRANSCEIVER
CIRCUIT

CAN BOX
UNIT

HANDS FREE SYSTEM

CIRCUIT DIAGRAMS

90-304

HANDS FREE SYSTEM (CONTINUED)

34

FUSIBLE
LINK

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

FRONT SIDE

ETACS-ECU

POWER
DISTRIBUTION
SYSTEM

DATA LINK
CONNECTOR
