Mitsubishi Outlander GS45X. Manual - part 273





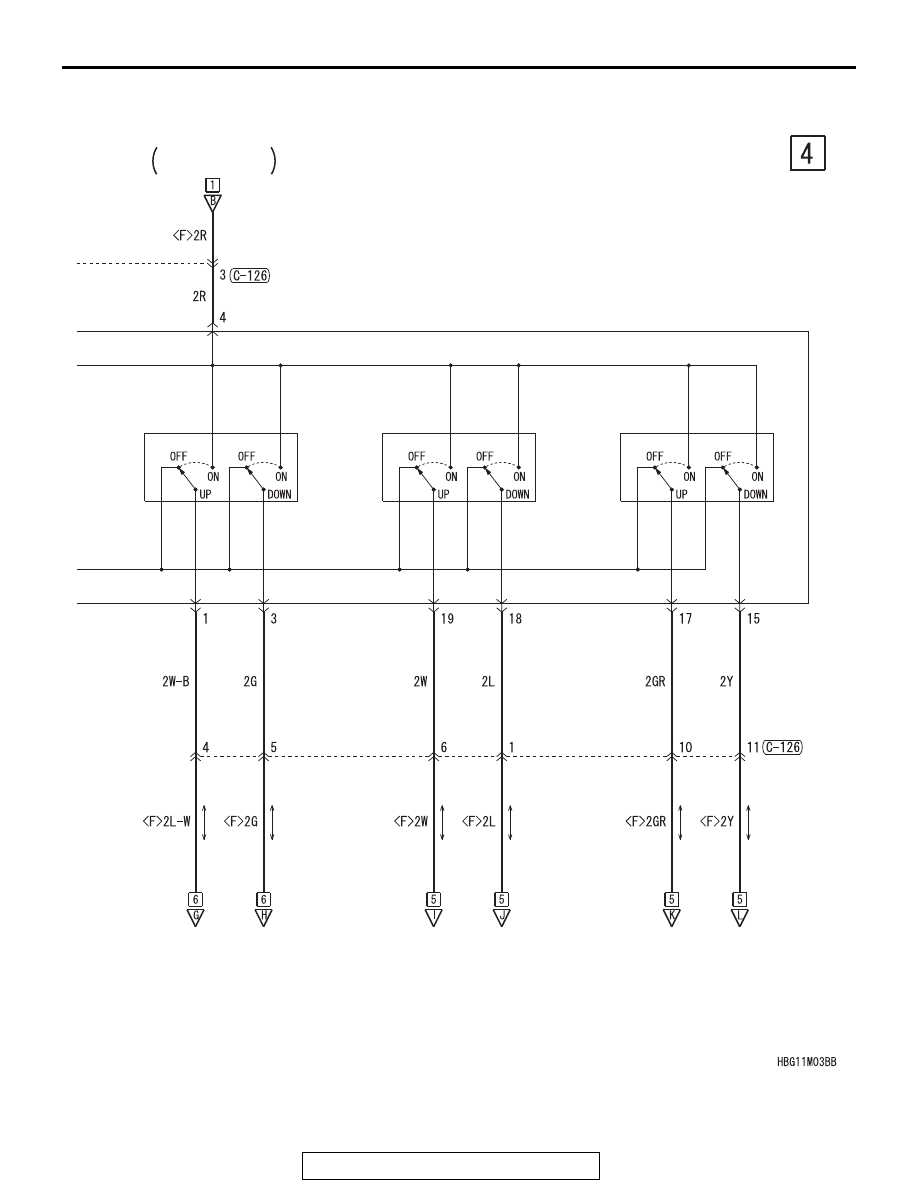

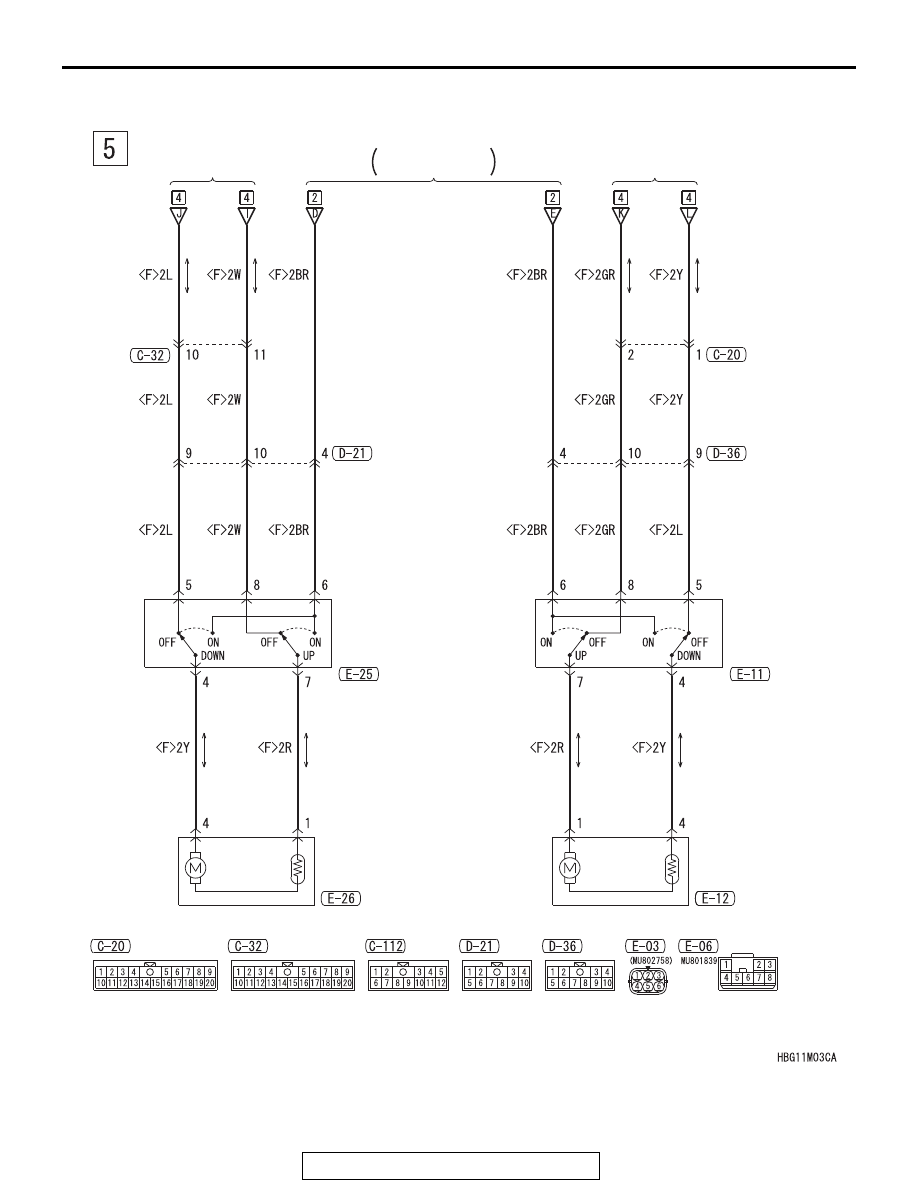

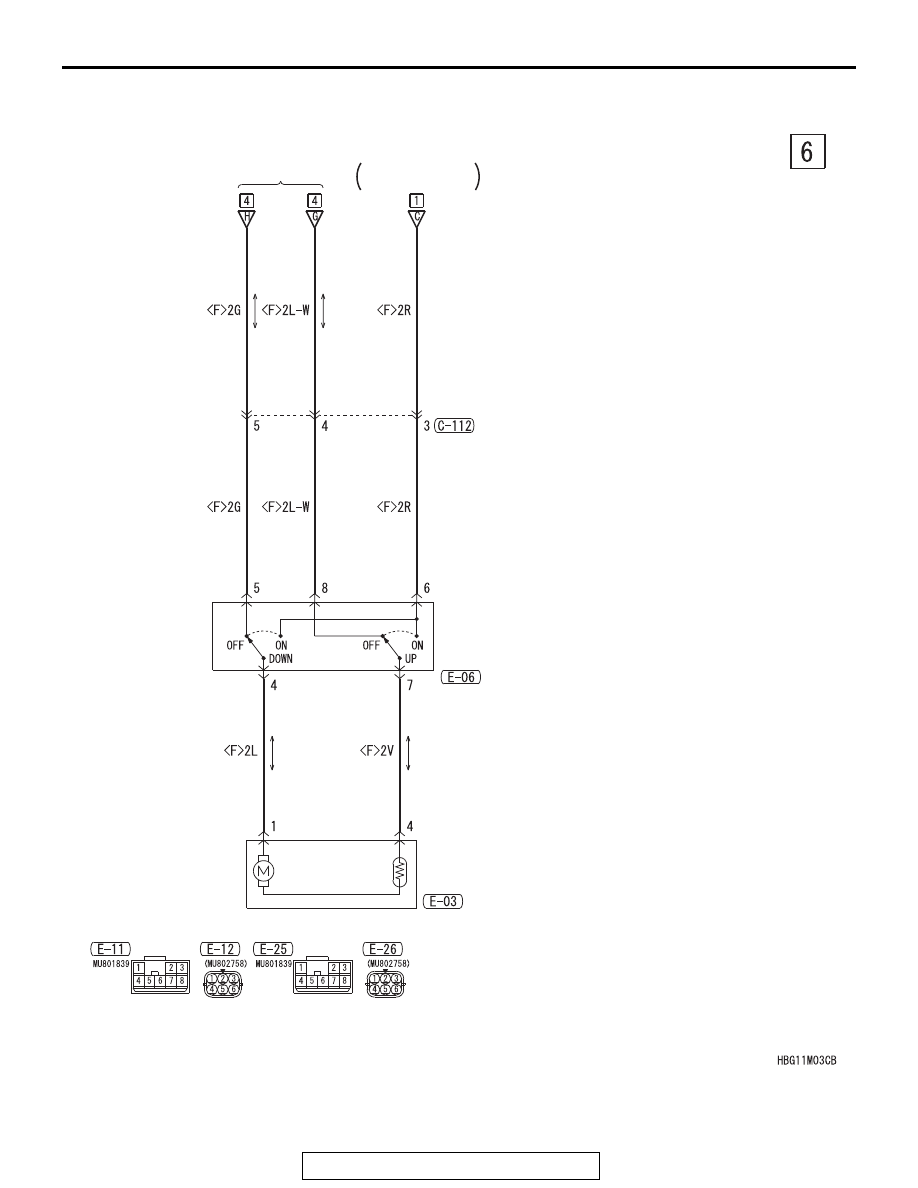

POWER WINDOWS

TSB Revision

CIRCUIT DIAGRAMS

90-173

ETACS-ECU

POWER WINDOW
RELAY

REAR
(LH)

REAR
(RH)

FRONT
(RH)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

POWER WINDOWS

TSB Revision

CIRCUIT DIAGRAMS

90-174

POWER WINDOWS (CONTINUED)

REAR
POWER
WINDOW
SUB SWITCH
(RH)

REAR
POWER
WINDOW
SUB SWITCH
(LH)

REAR
POWER
WINDOW
MOTOR (RH)

REAR
POWER
WINDOW
MOTOR (LH)

ETACS-ECU

POWER WINDOW
RELAY

POWER WINDOW
MAIN SWITCH

POWER WINDOW
MAIN SWITCH

POWER WINDOWS

TSB Revision

CIRCUIT DIAGRAMS

90-175

FRONT
POWER
WINDOW
SUB
SWITCH

FRONT
POWER
WINDOW
MOTOR (RH)

ETACS-ECU

POWER WINDOW
RELAY

POWER WINDOW
MAIN SWITCH

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

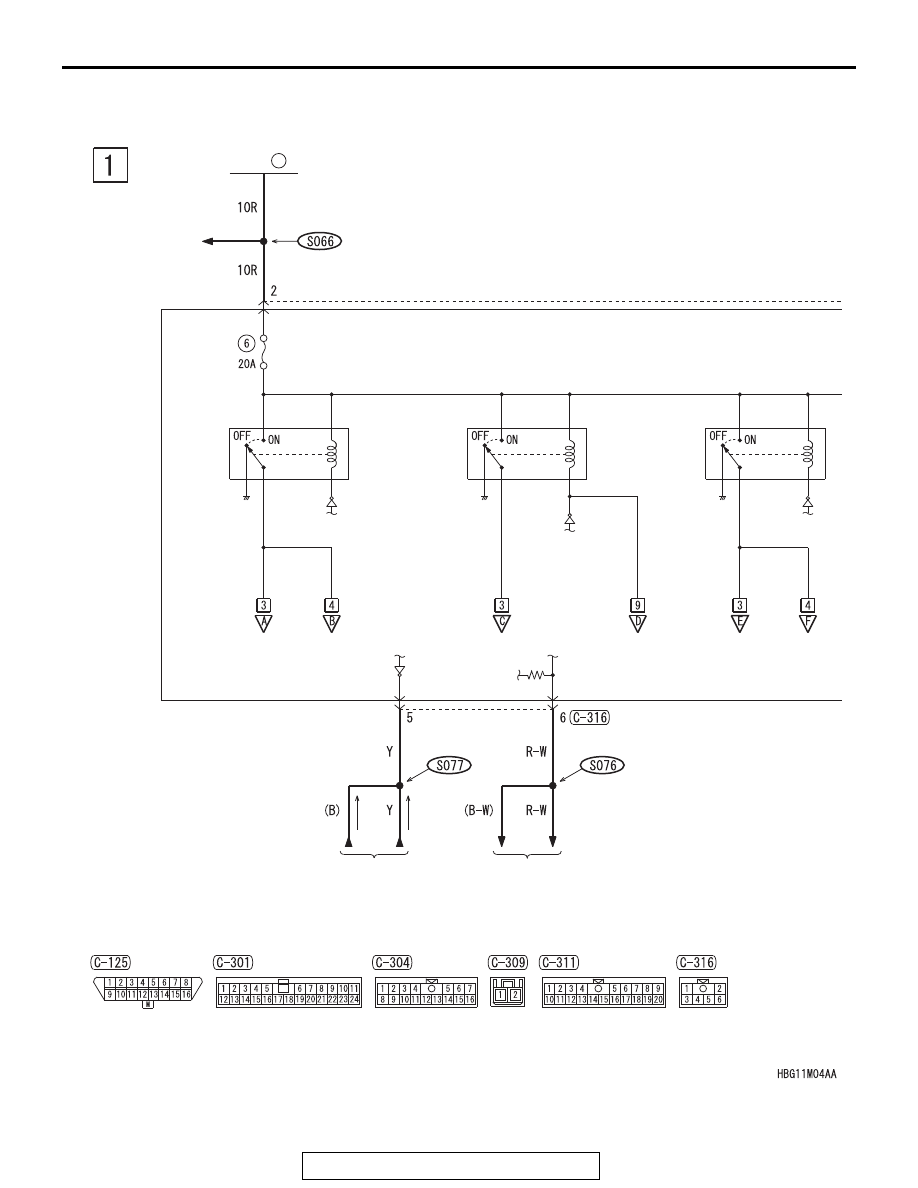

CENTRAL DOOR LOCKING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-176

CENTRAL DOOR LOCKING SYSTEM

M1901004708456

ETACS-ECU

FUSIBLE
LINK

37

DOOR
LOCK
RELAY

FRONT SIDE

·DOME LIGHT, LUGGAGE
 COMPARTMENT LIGHT
 AND IGNITION KEY HOLE
 ILLUMINATION LIGHT
·VANITY MIRROR

DOME LIGHT, LUGGAGE
COMPARTMENT LIGHT
AND IGNITION KEY HOLE
ILLUMINATION LIGHT

DRIVER'S
DOOR
UNLOCK
RELAY

PASSENGER'S
DOOR
UNLOCK
RELAY

POWER
DISTRIBUTION
SYSTEM
