BRAKE WARNING LIGHT, FUEL WARNING LIGHT AND OIL PRESSURE WARNING LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-169

NOTES

POWER WINDOWS

TSB Revision

CIRCUIT DIAGRAMS

90-170

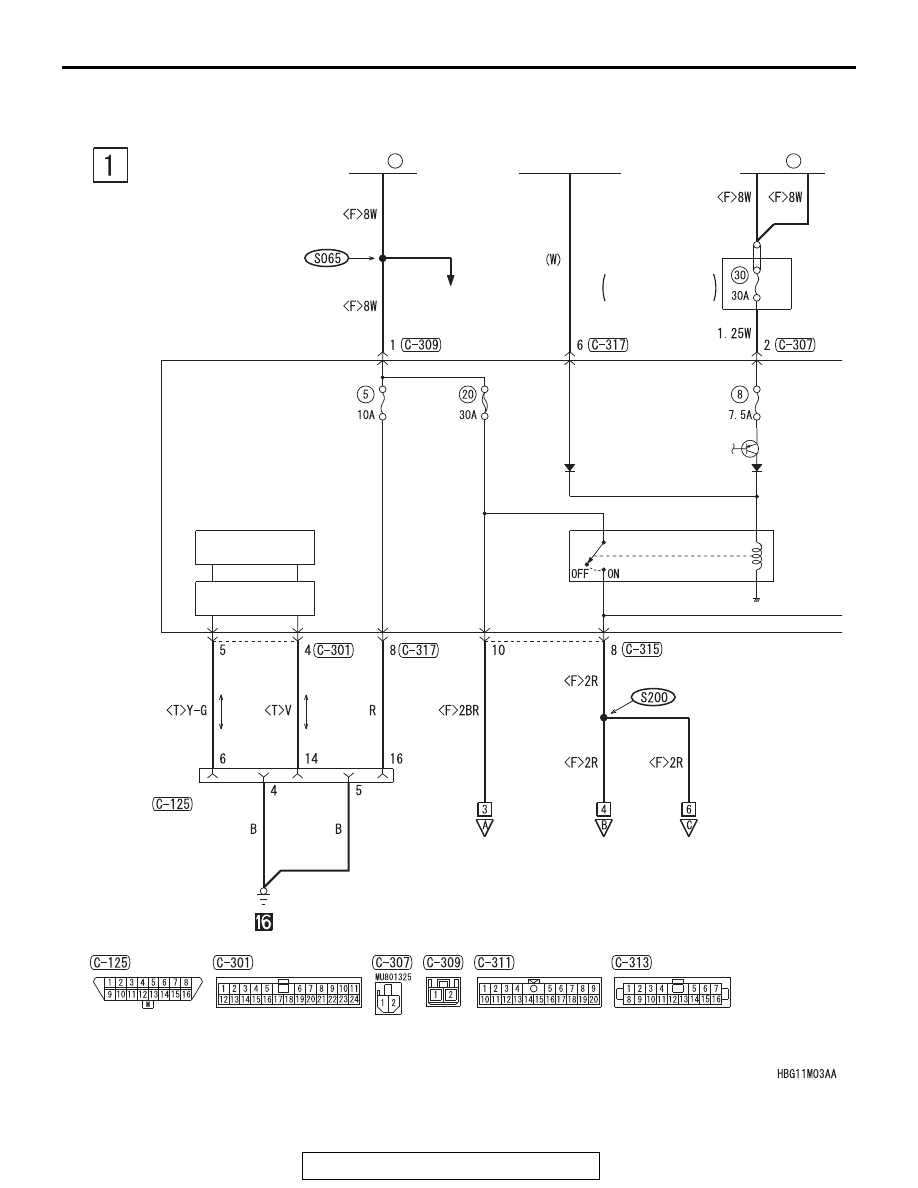

POWER WINDOWS

M1901004605483

ETACS-
ECU

POWER
WINDOW
RELAY

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

POWER
DISTRIBUTION
SYSTEM

FRONT SIDE

DATA LINK
CONNECTOR

FUSIBLE
LINK

34

IGNITION
SWITCH (IG1)

FUSIBLE
LINK

36

ENGINE
COMPARTMENT

RELAY BOX

POWER WINDOWS

TSB Revision

CIRCUIT DIAGRAMS

90-171

LIN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

FRONT DOOR
SWITCH (LH)

FRONT DOOR
SWITCH (RH)

·DAYTIME RUNNING
 LIGHT (DRL)
·FOG LIGHT
·GLOVE BOX LIGHT
·HEADLIGHT
·REAR WIPER AND WASHER
·TAILLIGHT, POSITION LIGHT,
 REAR SIDE MARKER LIGHT,
 LICENSE PLATE LIGHT AND
 LIGHTING MONITOR
 TONE ALARM
·THEFT-ALARM SYSTEM
 <VEHICLES WITH
 THEFT-ALARM SENSOR>
·TURN-SIGNAL LIGHT AND
 HAZARD WARNING LIGHT
·WINDSHIELD WIPER AND
 WASHER

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

POWER WINDOWS

TSB Revision

CIRCUIT DIAGRAMS

90-172

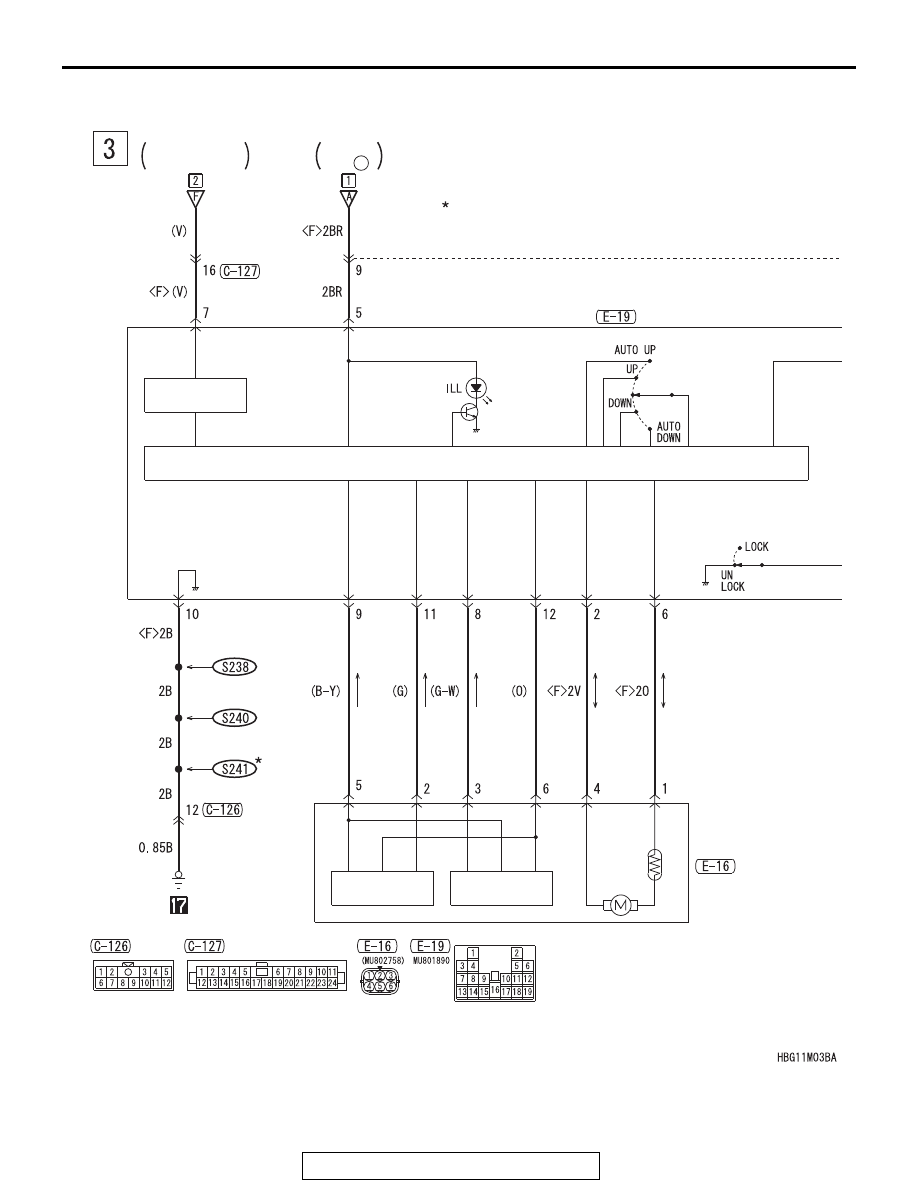

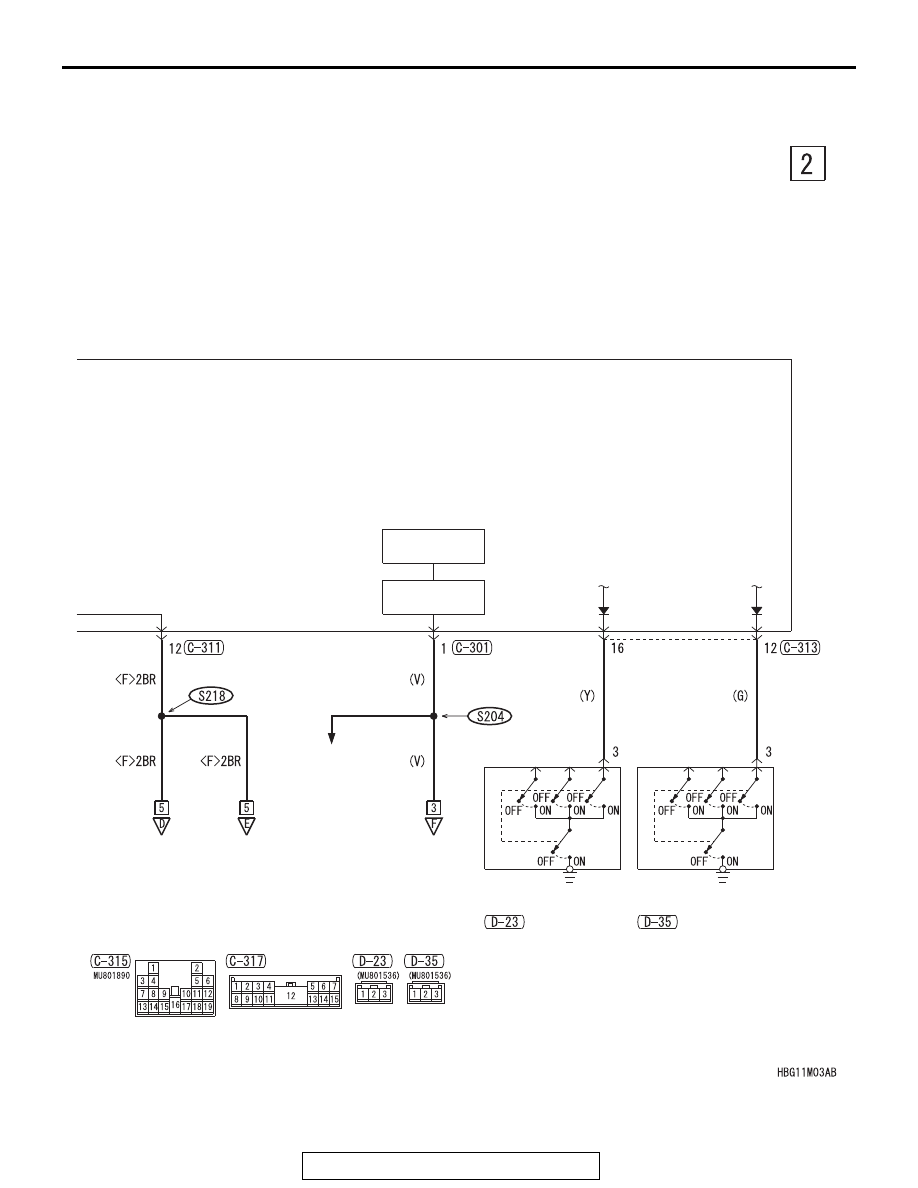

POWER WINDOWS (CONTINUED)

POWER WINDOW MAIN SWITCH

FRONT
POWER
WINDOW
MOTOR (LH)

ETACS-ECU

LIN
DRIVE CIRCUIT

FRONT
(LH)

CPU

IC

IC

ETACS-ECU

FUSIBLE
LINK

20

POWER
WINDOW
LOCK
SWITCH

LIN DRIVE
CIRCUIT

: VEHICLES WITH KOS

NOTE
