Mitsubishi Outlander GS45X. Manual - part 1674





23C-1

GROUP 23C

AUTOMATIC

TRANSAXLE

CONTENTS

GENERAL INFORMATION . . . . . . . .

23C-3

SPECIFICATIONS . . . . . . . . . . . . . . .

23C-15

SERVICE SPECIFICATIONS . . . . . . . . . . .

23C-15

LUBRICANT . . . . . . . . . . . . . . . . . . . . . . . .

23C-15

AUTOMATIC TRANSAXLE DIAGNOSIS



<A/T> . . . . . . . . . . . . . . . . . . . . . . . . .

23C-16

DIAGNOSTIC TROUBLESHOOTING



FLOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23C-16

INTRODUCTION TO A/T DIAGNOSIS . . . .

23C-17

A/T DIAGNOSTIC TROUBLESHOOTING



STRATEGY. . . . . . . . . . . . . . . . . . . . . . . . .

23C-17

PRIMARY CHECK  . . . . . . . . . . . . . . . . . . .

23C-17

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

23C-18

HOW TO INITIALIZE A/T LEARNED



VALUE  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23C-21

FAIL-SAFE/BACKUP FUNCTION. . . . . . . .

23C-22

ROAD TEST . . . . . . . . . . . . . . . . . . . . . . . .

23C-24

TORQUE CONVERTER STALL TEST . . . .

23C-24

HYDRAULIC PRESSURE TESTS  . . . . . . .

23C-26

DIAGNOSTIC TROUBLE CODE CHART . .

23C-27

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

23C-28

DIAGNOSTIC TROUBLE CODE



PROCEDURES . . . . . . . . . . . . . . . . . . . . . .

23C-29

SYMPTOM PROCEDURES  . . . . . . . . . . . .

23C-137

DATA LIST REFERENCE TABLE. . . . . . . .

23C-153

TCM TERMINAL VOLTAGE REFERENCE



CHART FOR TRANSAXLE OPERATION . .

23C-158

DIAGNOSIS <S-AWC(SUPER ALL WHEEL
CONTROL)> . . . . . . . . . . . . . . . . . . . .

23C-160

TROUBLESHOOTING STRATEGY  . . . . . .

23C-160

DIAGNOSIS FUNCTION . . . . . . . . . . . . . . .

23C-160

CHECK CHART FOR DIAGNOSTIC TROUBLE



CODE  . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23C-164

SYMPTOM CHART . . . . . . . . . . . . . . . . . . .

23C-165

DIAGNOSTIC TROUBLE CODE



PROCEDURES . . . . . . . . . . . . . . . . . . . . . .

23C-166

SYMPTOM PROCEDURES  . . . . . . . . . . . .

23C-240

DATA LIST REFERENCE TABLE. . . . . . . .

23C-254

SPECIAL FUNCTION . . . . . . . . . . . . . . . . .

23C-256

CHECK AT AWC-ECU TERMINAL . . . . . . .

23C-258

SPECIAL TOOLS . . . . . . . . . . . . . . . .

23C-259

Continued on next page

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

passenger (from rendering the SRS inoperative).

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any

SRS-related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, air bag module,

side-airbag module, curtain air bag module, side impact sensors, seat belt pre-tensioners, clock spring, and interconnecting

wiring. Other SRS-related components (that may have to be removed/installed in connection with SRS service or maintenance)

are indicated in the table of contents by an asterisk (*).

23C-2

ON-VEHICLE SERVICE. . . . . . . . . . .

23C-261

A/T CONTROL COMPONENT LAYOUT  . .

23C-261

ESSENTIAL SERVICE . . . . . . . . . . . . . . . .

23C-264

TRANSMISSION FLUID CHECK . . . . . . . .

23C-264

TRANSMISSION FLUID CHANGE . . . . . . .

23C-265

FLUSHING COOLERS AND TUBES . . . . .

23C-266

OIL COOLER FLOW CHECK . . . . . . . . . . .

23C-268

TRANSMISSION RANGE SWITCH



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23C-269

TRANSMISSION RANGE SWITCH AND



CONTROL CABLE ADJUSTMENT. . . . . . .

23C-269

TRANSFER OIL LEVEL CHECK  . . . . . . . .

23C-271

TRANSFER OIL REPLACEMENT  . . . . . . .

23C-272

ELECTRONIC CONTROL COUPLING



(FRONT) OPERATION CHECK



<VEHICLES WITH S-AWC> . . . . . . . . . . . .

23C-272

ELECTRONIC CONTROL COUPLING



(CENTER) OPERATION CHECK



<VEHICLES WITH S-AWC> . . . . . . . . . . . .

23C-273

AUTOMATIC TRANSAXLE CONTROL



COMPONENT CHECK . . . . . . . . . . . . . . . .

23C-274

TRANSMISSION RANGE SWITCH



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23C-274

STOPLIGHT SWITCH CHECK . . . . . . . . . .

23C-274

A/T CONTROL RELAY CHECK . . . . . . . . .

23C-274

SOLENOID VALVE CHECK . . . . . . . . . . . .

23C-275

TRANSMISSION FLUID TEMPERATURE



SENSOR CHECK . . . . . . . . . . . . . . . . . . . .

23C-275

PADDLE SHIFT SWITCH CHECK . . . . . . .

23C-276

ELECTRONIC CONTROL COUPLING SOLENOID
(FRONT) CHECK



<VEHICLES WITH S-AWC> . . . . . . . . . . . .

23C-277

ELECTRONIC CONTROL COUPLING SOLENOID
(CENTER) CHECK



<VEHICLES WITH S-AWC> . . . . . . . . . . . .

23C-277

SELECTOR LEVER OPERATION CHECK

23C-278

KEY INTERLOCK MECHANISM
CHECK/ADJUSTMENT  . . . . . . . . . . . . . . .

23C-278

SHIFT LOCK MECHANISM CHECK . . . . . .

23C-280

TRANSAXLE CONTROL*  . . . . . . . . .

23C-282

REMOVAL AND INSTALLATION  . . . . . . . .

23C-282

SHIFT SWITCH ASSEMBLY CONTINUITY



CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23C-284

A/T KEY INTERLOCK AND SHIFT LOCK
MECHANISMS*. . . . . . . . . . . . . . . . . .

23C-285

REMOVAL AND INSTALLATION  . . . . . . . .

23C-285

TRANSAXLE ASSEMBLY . . . . . . . . .

23C-287

REMOVAL AND INSTALLATION  . . . . . . . .

23C-287

TRANSFER ASSEMBLY <AWD>  . . .

23C-292

REMOVAL AND INSTALLATION <VEHICLES WITH
S-AWC>. . . . . . . . . . . . . . . . . . . . . . . . . . . .

23C-292

REMOVAL AND INSTALLATION <VEHICLES
WITHOUT S-AWC>. . . . . . . . . . . . . . . . . . .

23C-293

TRANSAXLE CONTROL MODULE



(TCM)  . . . . . . . . . . . . . . . . . . . . . . . . .

23C-294

REMOVAL AND INSTALLATION  . . . . . . . .

23C-294

AWC-ECU <Vehicles with S-AWC>  .

23C-295

REMOVAL AND INSTALLATION  . . . . . . . .

23C-295

S-AWC CONTROL MODE SELECTOR
<Vehicles with S-AWC>  . . . . . . . . . .

23C-295

REMOVAL AND INSTALLATION  . . . . . . . .

23C-295

S-AWC CONTROL MODE SELECTOR



INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

23C-296

A/T FLUID COOLER LINE . . . . . . . . .

23C-297

REMOVAL AND INSTALLATION  . . . . . . . .

23C-297

THERMO VALVE CHECK. . . . . . . . . . . . . .

23C-298

GENERAL INFORMATION

TSB Revision

AUTOMATIC TRANSAXLE

23C-3

GENERAL INFORMATION

M1231029300109

F6AJA and W6AJA models have been established.

For the AWD system mounted to some vehicles,
based on the electronic control AWD which distrib-
utes the driving force to the rear wheels, the driving
force control between front right and left wheels has
been improved additionally, and S-AWC (Super All
Wheel Control) for integrated control with Active Sta-
bility Control (ASC) and ABS has been adopted.

Transaxle model

F6AJA

W6AJA

Drive type

FWD

AWD

Torque converter

Model

3-element, 1-stage, 2-phase

Stall torque ratio

1.96

Lock-up

Present

Shift position

P-R-N-D + sport mode

Transaxle type

Forward 6-speed, reverse 1-stage

Front and rear switching

Single pinion x 2 (front, rear)
Double pinion x 1 (reduction)
<Based on Lepelletier system>

Clutch and brake

Clutch x 3 (low clutch, 3-5 reverse clutch, high clutch)
Brake x 2 (2-6 brake, low and reverse brake)

Oil pump

Trochoid type

Maximum hydraulic pressure

2.0 MPa

Torque capacity

320 N

⋅m

Solenoid valve

Linear x 6 pieces
ON/OFF x 2 pieces

Transmission ratio

1st

4.199

2nd

2.405

3rd

1.583

4th

1.161

5th

0.855

6th

0.685

Reverse

3.457

Primary reduction ratio: A

1.071

Final reduction ratio: B

3.333

× B

3.571

Transmission fluid

DIA QUEEN ATF-J3

GENERAL INFORMATION

TSB Revision

AUTOMATIC TRANSAXLE

23C-4

TRANSAXLE

The transaxle is made up of the torque converter and
gear train. A 3-element, 1-stage, 2-phase torque
converter with built-in torque converter clutch is
used. The gear train of F/W6AJA transaxle consists
of 3 sets of multi-disc type clutches, 2 sets of
multi-disc type brakes, and 2 sets of planetary gears
which are composed of a sun gear, carrier, annulus
gear, and pinion gear.

.

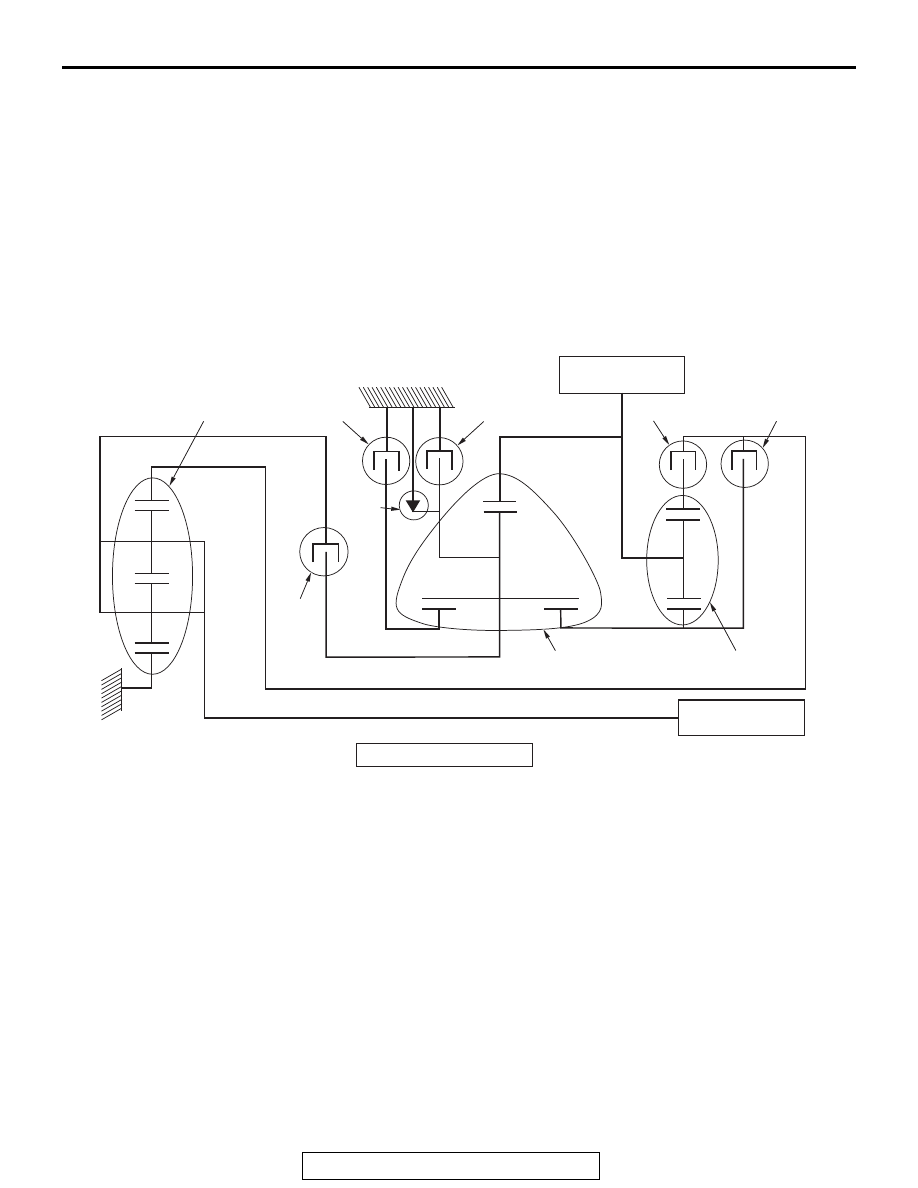

TRANSAXLE CONFIGURATION
DRAWING

.

INPUT

OUTPUT

Low clutch

3-5 reverse clutch

Front planetary gear

Rear planetary gear

Low-reverse brake

2-6 brake

Reduction planetary gear

One-way
clutch

High
clutch

Based on lepellecier system

AC702774AB
