52B-3

Code No. B1573: Passenger's air bag cut off switch
circuit (power supply side) shorted



Code No. B1574: Passenger's air bag cut off switch
circuit open



Code No. B1575: Passenger's air bag cut off switch
circuit (earth side) shorted. . . . . . . . . . . . . .

52B-82

Code No.B1603 Seat belt pre-tensioner (driver’s side)
(squib) system (short circuit between squib circuit
terminals)  . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-84

Code No.B1604 Seat belt pre-tensioner (driver’s side)
(squib) system (open circuit of squib circuit)

52B-87

Code No.B1605 Seat belt pre-tensioner (driver’s side)
(squib) system (shorted to squib circuit earth)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-89

Code No.B1606 Seat belt pre-tensioner (driver’s side)
(squib) system (shorted to squib circuit power supply)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-91

Code No.B1609 Seat belt pre-tensioner (passenger’s
side) (squib) system (short circuit between squib circuit
terminals)  . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-93

Code No.B1C49 Seat belt pre-tensioner (passenger’s
side) (squib) system (open circuit of squib circuit)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-95

Code No.B1C47 Seat belt pre-tensioner (passenger’s
side) (squib) system (shorted to squib circuit earth)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-97

Code No.B1612 Seat belt pre-tensioner (passenger’s
side) (squib) system (shorted to squib circuit power
supply). . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-99

Code No.B1631 Driver's knee air bag module (squib)
system (short circuit between squib circuit terminals)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-101

Code No.B1632 Driver's knee air bag module (squib)
system (open circuit of squib circuit) . . . . . .

52B-103

Code No.B1633 Driver's knee air bag module (squib)
system (shorted to squib circuit earth)  . . . .

52B-106

Code No.B1634 Driver's knee air bag module (squib)
system (shorted to squib circuit power supply)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-107

Code No. B1646: Coding data mismatch . .

52B-109

Code No. B1647 Passenger's air bag ON indicator lamp
(short circuited) . . . . . . . . . . . . . . . . . . . . . .

52B-110

Code No. B1648 Passenger’s air bag ON indicator lamp
(open circuit) . . . . . . . . . . . . . . . . . . . . . . . .

52B-111

Code No. B1699: SRS-ECU collective deployment



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-112

Code No. U0100 Engine CAN timeout . . . .

52B-113

CODE NO. U0141 ETACS CAN timeout  . .

52B-114

Code No. U1190: No receive fault detect signal



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-114

Code No. U1195: Coding not completed  . .

52B-115

Code No. U1199: Chassis No. not programmed



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-115

Code No. U119A: Chassis No. mismatch . .

52B-115

CHECK CHART FOR TROUBLE SYMPTOMS



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-116

SYMPTOM PROCEDURES  . . . . . . . . . . . .

52B-116

INSPECTION PROCEDURE 1: Communication
between M.U.T.-III and SRS-ECU cannot be
established. . . . . . . . . . . . . . . . . . . . . . . . . .

52B-116

INSPECTION PROCEDURE 2: Power supply circuit
system . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-116

INSPECTION PROCEDURE 3: SRS warning lamp
does not illuminate. . . . . . . . . . . . . . . . . . . .

52B-118

Inspection Procedure 4: The SRS warning lamp does
not go out. . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-118

DATA LIST REFERENCE TABLE . . . . . . . .

52B-119

ACTUATOR TEST REFERENCE TABLE . .

52B-119

POST-COLLISION DIAGNOSIS. . . . .

52B-119

INDIVIDUAL COMPONENT SERVICE

52B-122

WARNING/CAUTION LABELS  . . . . .

52B-123

FRONT IMPACT SENSORS. . . . . . . .

52B-125

REMOVAL AND INSTALLATION  . . . . . . . .

52B-125

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-126

SIDE IMPACT SENSOR . . . . . . . . . . .

52B-127

REMOVAL AND INSTALLATION  . . . . . . . .

52B-127

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-128

SRS CONTROL UNIT (SRS-ECU) . . .

52B-129

REMOVAL AND INSTALLATION  . . . . . . . .

52B-129

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-130

DRIVER'S AIR BAG MODULE AND CLOCK
SPRING. . . . . . . . . . . . . . . . . . . . . . . .

52B-131

REMOVAL AND INSTALLATION  . . . . . . . .

52B-131

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-135

PASSENGER'S (FRONT) AIR BAG MODULE



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-136

REMOVAL AND INSTALLATION  . . . . . . . .

52B-136

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-137

KNEE AIR BAG MODULE . . . . . . . . .

52B-139

REMOVAL AND INSTALLATION  . . . . . . . .

52B-139

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-141

SIDE-AIRBAG MODULE(S) . . . . . . . .

52B-142

GENERAL INFORMATION

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

52B-5

GENERAL INFORMATION

M1524000102639

The Supplemental Restraint System (SRS) and seat
belt with pre-tensioner is designed to supplement the
driver's and front passenger's seat belts to help
reduce the risk or severity of injury to the driver and
front passenger by activating and deploying both
front air bags in certain frontal collisions. The side-air
bag and the curtain air bag are activated when an
impact exceeds the threshold upon a side collision,
and inflates to protect the heads of the occupants in
the front and rear seats.
The SRS consists of air bag modules, SRS air bag
control unit (SRS-ECU), two front impact sensors,
two side impact sensors, SRS warning lamp, clock
spring, passenger’s air bag cut off switch, passen-
ger’s air bag OFF indicator lamp and seat belt
pre-tensioner. Front air bags are located in the centre
of the steering wheel and above the glove box. Each
air bag is made up of a folded air bag and an inflator
unit. Side-airbags are located inside the front seat-
back assemblies. The curtain air bag module con-
sists of an air bag, an inflator, and the fixing gear
relating to those parts, and is installed in the roof side

sections (from the driver's and the passenger's front
pillars to the rear pillars).The SRS-ECU under the
front floor console monitors the system and has a
front air bag analogue G-sensor, front air bag ana-
logue G-sensor and a side (curtain) air bag analogue
G-sensor. The front impact sensor is installed on the
front end upper bar in the engine room and contains
an analogue G-sensor. The side impact sensor is
installed in the lower parts of the centre pillars, and
contains an analogue G-sensor. The warning lamp
on the instrument panel indicates the operational sta-
tus of the SRS. The clock spring is installed in the
steering column. The passenger’s air bag cut off
switch is outside the instrument panel side. The pas-
senger’s air bag OFF indicator lamp is installed in
centre panel assembly.  The seat belt pre-tensioner
is built into the driver's and passenger's front seat
belt retractor.
Only authorized service personnel should do work on
or around the SRS components. Those service per-
sonnel should read this manual carefully before start-
ing any such work.

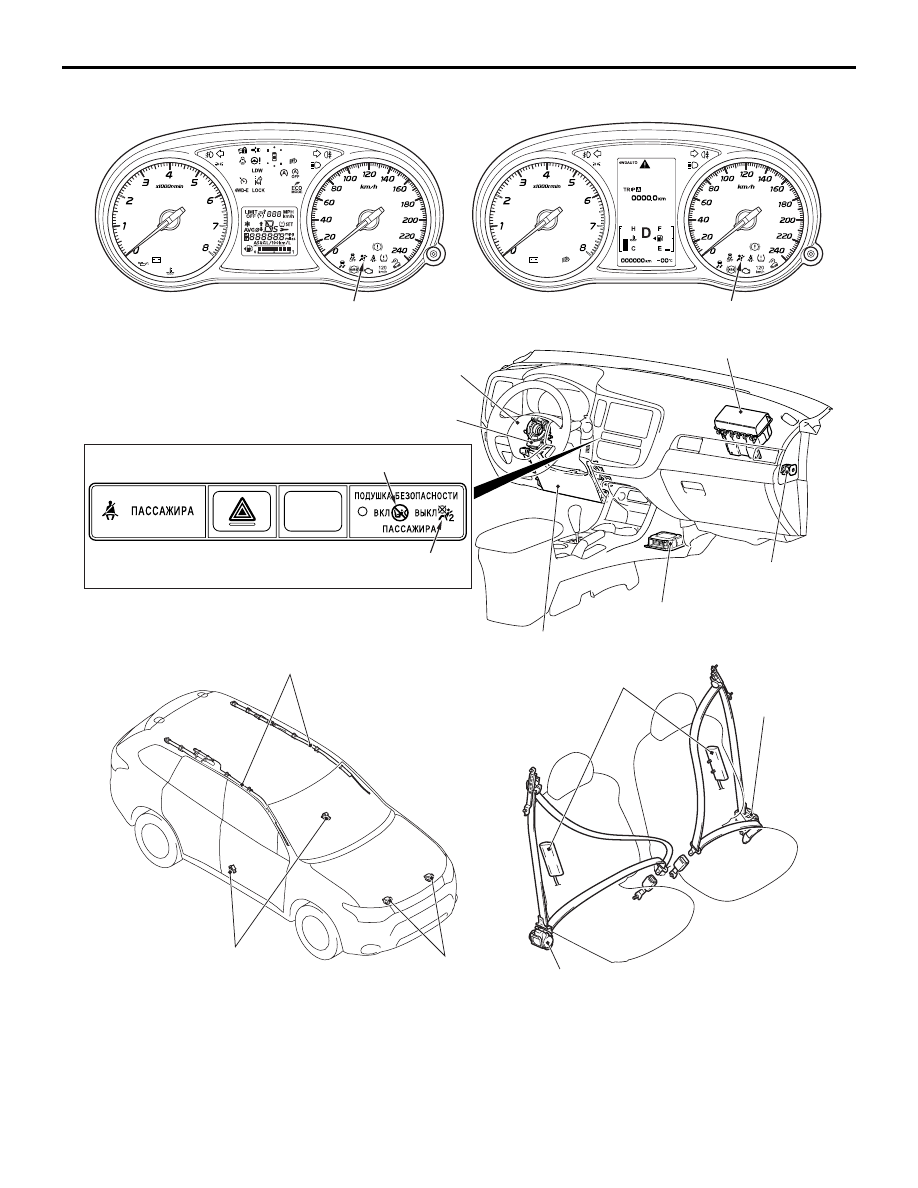

ACC00250

ACB05423

ACB05561

ACB05560

ACB05440

ACB05441

Side impact sensor

Front impact sensor

Curtain air bag module

SRS-ECU

SRS warning lamp

Driver's air bag module

Knee air bag module

Clock spring

Passenger's (front)
air bag module

Side-airbag module

Seat belt
pre-tensioner

Seat belt
pre-tensioner

Passenger's air bag OFF indicator lamp

Passenger's air bag
cut off switch

Passenger's air bag ON indicator lamp

AB

SRS warning lamp

<High contrast meter>

<Standard meter>

GENERAL INFORMATION

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

52B-6
