Mitsubishi Outlander (2013+). Manual - part 496

42A-4

answerback function or the room lamp answerback
function does not work normally.. . . . . . . . .

42A-131

Inspection Procedure 3: The timer lock function does
not work after the doors have been unlocked by the
keyless entry system. . . . . . . . . . . . . . . . . .

42A-131

Inspection Procedure 4: Multimode keyless entry
system function does not work at all <Vehicles with
electric retractable remote controlled door mirrors>.



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42A-132

Inspection Procedure 5: Power door locks with selective
unlocking does not work.. . . . . . . . . . . . . . .

42A-132

CHECK AT ECU TERMINAL  . . . . . . . . . . .

42A-133

ON-VEHICLE SERVICE . . . . . . . . . . . . . . .

42A-133

KEYLESS ENTRY SYSTEM INSPECTION

42A-133

KEYLESS ENTRY SYSTEM TIMER LOCK FUNCTION
INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

42A-133

MULTIMODE KEYLESS ENTRY FUNCTION CHECK
<Vehicles with electric retractable remote controlled
door mirrors>. . . . . . . . . . . . . . . . . . . . . . . .

42A-134

POWER DOOR LOCKS WITH SELECTIVE
UNLOCKING INSPECTION . . . . . . . . . . . .

42A-134

HOW TO REGISTER ENCRYPTED CODE

42A-134

CUSTOMISATION FUNCTION. . . . . . . . . .

42A-134

TRANSMITTER. . . . . . . . . . . . . . . . . . . . . .

42A-135

DISASSEMBLY AND REASSEMBLY. . . . .

42A-135

SUNROOF ASSEMBLY. . . . . . . . . . .

42A-136

SEALANT . . . . . . . . . . . . . . . . . . . . . . . . . .

42A-136

SERVICE SPECIFICATIONS . . . . . . . . . . .

42A-136

SPECIAL TOOLS . . . . . . . . . . . . . . . . . . . .

42A-137

TROUBLESHOOTING  . . . . . . . . . . . . . . . .

42A-139

STANDARD FLOW OF DIAGNOSTIC
TROUBLESHOOTING  . . . . . . . . . . . . . . . .

42A-139

DIAGNOSIS CODE CHART . . . . . . . . . . . .

42A-139

DIAGNOSIS CODE PROCEDURES  . . . . .

42A-139

CODE NO. L0630: S/R POWER SUPPLY .

42A-139

CODE NO. L0632: S/R Switch fall  . . . . . . .

42A-140

CODE NO. L0634: S/R Sensor signal . . . . .

42A-140

CODE NO. L0637: S/R Position  . . . . . . . . .

42A-140

CODE NO. L0640: S/R Over load . . . . . . . .

42A-141

DATA LIST REFERENCE TABLE . . . . . . . .

42A-141

TROUBLE SYMPTOM CHART . . . . . . . . . .

42A-145

SYMPTOM PROCEDURES  . . . . . . . . . . . .

42A-146

INSPECTION PROCEDURE 1: Sunroof does not work
at All. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42A-146

INSPECTION PROCEDURE 2: The Sunroof Lid Glass
does not Tilt-up (Tilt-down, Open, and Close Normally).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42A-147

INSPECTION PROCEDURE 3: The Sunroof Lid Glass
does not Open (Tilt-up, Tilt-down, And Close Normally).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42A-148

INSPECTION PROCEDURE 4: The Sunroof Lid Glass
does not Tilt-down or Close (Tilt-up and Open
Normally).  . . . . . . . . . . . . . . . . . . . . . . . . . .

42A-148

INSPECTION PROCEDURE 5: Sunroof Anti-trap
Function (Safety Mechanism) does not work Normally.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42A-149

CHECK AT ECU TERMINAL. . . . . . . . . . . .

42A-149

ON-VEHICLE SERVICE  . . . . . . . . . . . . . . .

42A-150

SUNROOF LEAKAGE CHECK . . . . . . . . . .

42A-150

SUNROOF ALIGNMENT. . . . . . . . . . . . . . .

42A-150

SUNROOF SAFETY FUNCTION CHECK. .

42A-150

SUNROOF OPERATION CHECK . . . . . . . .

42A-150

SUNROOF LID GLASS OPERATION CURRENT
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42A-150

LEARNING PROCEDURES OF THE SUNROOF
FULLY CLOSED POSITION . . . . . . . . . . . .

42A-151

SUNROOF ASSEMBLY  . . . . . . . . . . . . . . .

42A-153

REMOVAL AND INSTALLATION  . . . . . . . .

42A-153

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

42A-154

DISASSEMBLY AND REASSEMBLY . . . . .

42A-155

LOOSE PANEL. . . . . . . . . . . . . . . . . .

42A-157

REMOVAL AND INSTALLATION  . . . . . . . .

42A-157

HOOD

BODY

42A-5

HOOD

ON-VEHICLE SERVICE

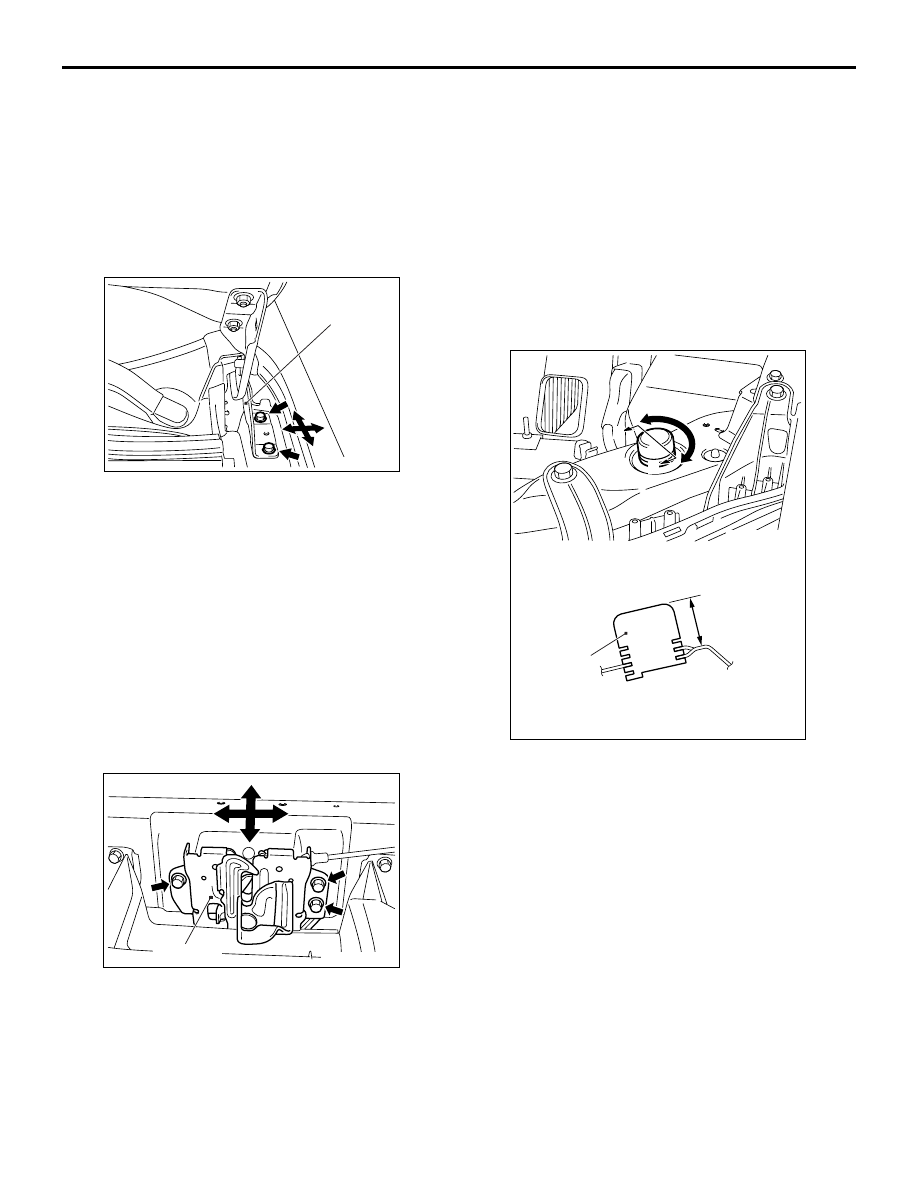

ADJUSTMENT OF CLEARANCE AROUND
HOOD

M1421007200624

1. Remove the front deck garnish (Refer to GROUP

51

− Windshield Wiper ).

ACB04937

AB

Hood hinge

2. Loosen the hood hinge mounting bolts but do not

remove them. Move the hood hinge back/forth
and left/right to align the clearance between the
hood and body.

3. After the adjustment, tighten the hood hinge

mounting bolts to 23

± 6 N⋅m.

4. Install the front deck garnish (Refer to GROUP 51

− Windshield Wiper ).

ADJUSTMENT OF HOOD LEVEL AND
HOOD STRIKER ENGAGEMENT

M1421007300740

1. Remove the headlamp support upper panel cover

(Refer to GROUP 51

− Radiator Grille ).

ACB04938

AB

Hood latch

2. Loosen the hood latch mounting bolts but do not

remove them. Move the hood latch up/down and
left/right to align the hood level and adjust the
hood striker engagement.

3. After the adjustment, tighten the hood latch

mounting bolts to 9.0

± 1.0 N⋅m.

4. Install the headlamp support upper panel cover

(Refer to GROUP 51

− Radiator Grille .)

ADJUSTMENT OF HOOD HEIGHT

M1421007400684

ACB06002

ACB04947

20.8 mm

Section A – A

AB

A

Damper

A

Turn the damper to the dimension shown in the fig-
ure to adjust the hood height. If the hood height is
still not even, turn the damper again until the height
is even. The damper height is altered by roughly 4
mm when the damper is rotated once.

NOTE: If a rattling noise is heard due to the vibration
of the hood when the vehicle is being driven, adjust
the damper height until the damper is seated on the
hood.

HOOD

BODY

42A-6

HOOD

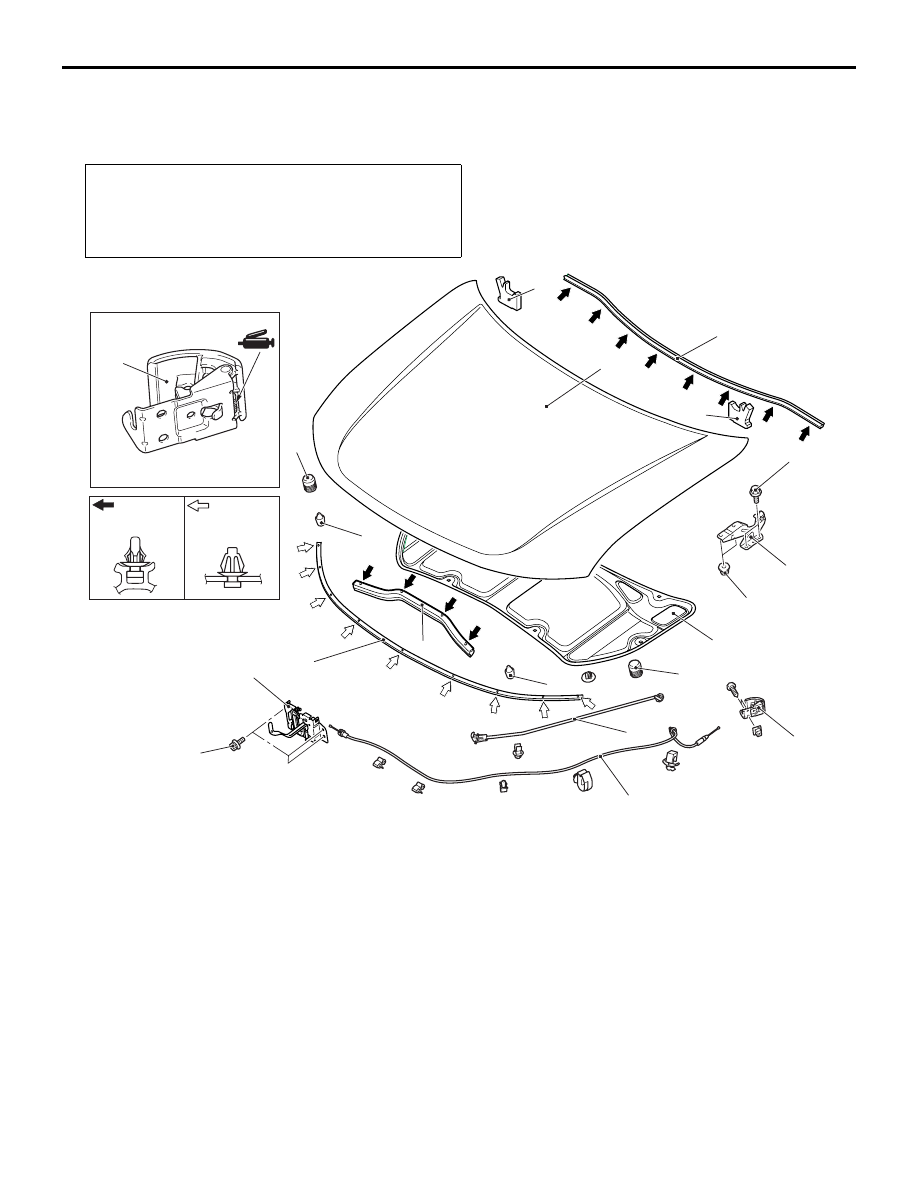

REMOVAL AND INSTALLATION

M1421001602341

Post-installation operation
• Clearance check around the hood (Refer to

P.42A-5

.)

• Adjustment of the hood level and hood striker engage-

ment (Refer to

P.42A-5

.)

• Adjustment of hood height (Refer to

P.42A-5

.)

ACB05695AB

3

1

1

4

5

6

1

8

7

9

11

1

23 ± 6 N·m

9.0 ± 1.0 N·m

9.5 ± 3.5 N·m

4

10

12

2

2

: Clip (A)

: Clip (B)

AC900042

ACB05030

ACB06023

A

6

6

9

9

AB

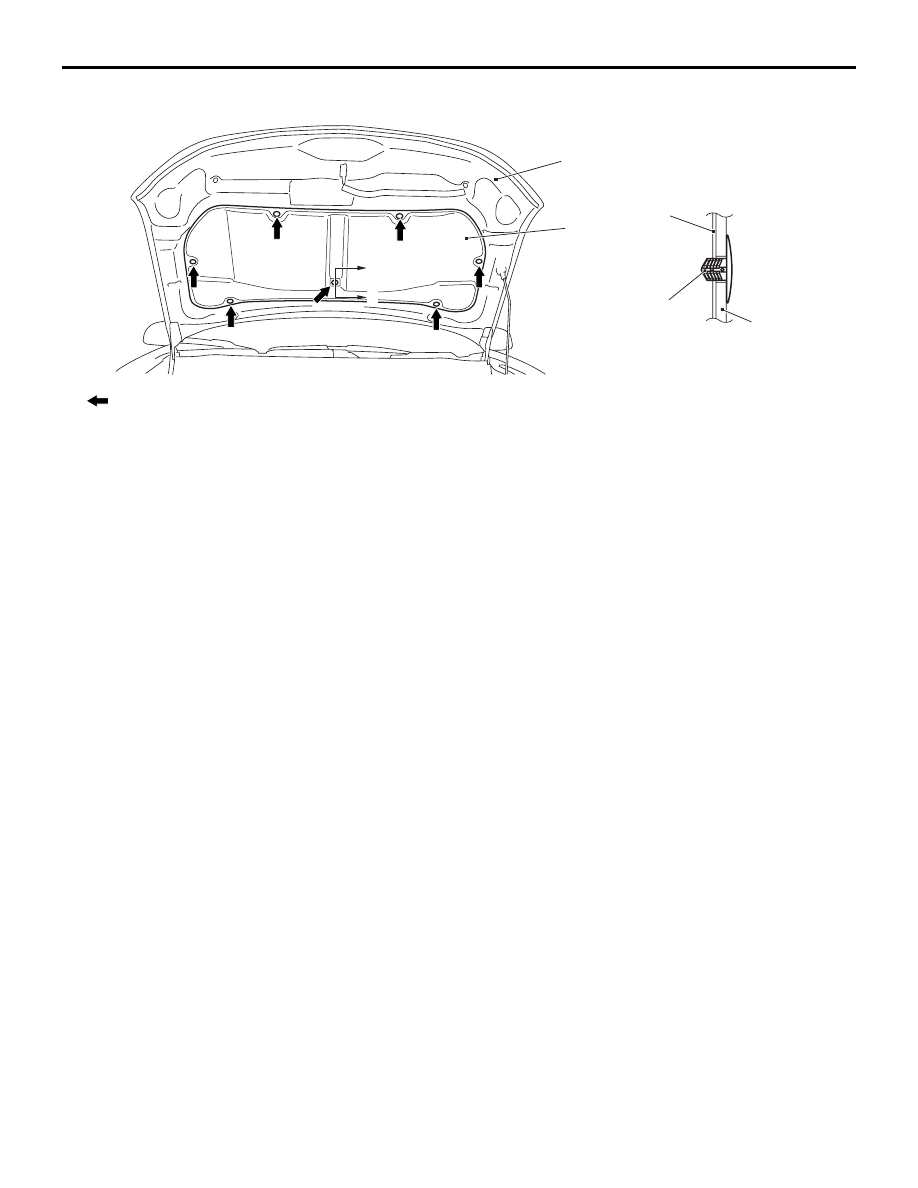

          : Clip positions

Section A – A

Clip

A

Damper removal

1. Damper A
2. Damper B <Optional>

Removal steps for hood latch and
hood lock release cable

•

Headlamp support upper panel cover
(Refer to GROUP 51

− Radiator Grille

.)

3. Hood latch
4. Hood lock release handle
•

Front splash shield (Refer to

P.42A-9

.)

•

Front bumper assembly (Refer to
GROUP 51

− Front Bumper .)

•

4WD-ECU <4WD> (Refer to GROUP
27C

− 4WD-ECU .)

•

Headlamp assembly (Refer to
GROUP 54A

− Headlamp .)

5. Hood lock release cable

Hood removal steps

6. Hood insulator
7. Hood weatherstrip
8. Hood weatherstrip front
•

Windshield washer hose and washer
nozzles (Refer to GROUP 51

−

Windshield Washer .)

9. Hood
10. Hood support rod
11. Hood weatherstrip rear
•

Front deck garnish (Refer to GROUP
51

− Windshield wiper .)

12. Hood hinge

HOOD

BODY

42A-7

Removal steps for hood latch and
hood lock release cable
