POWER WINDOW OPERATING CURRENT
CHECK

M1429001100247

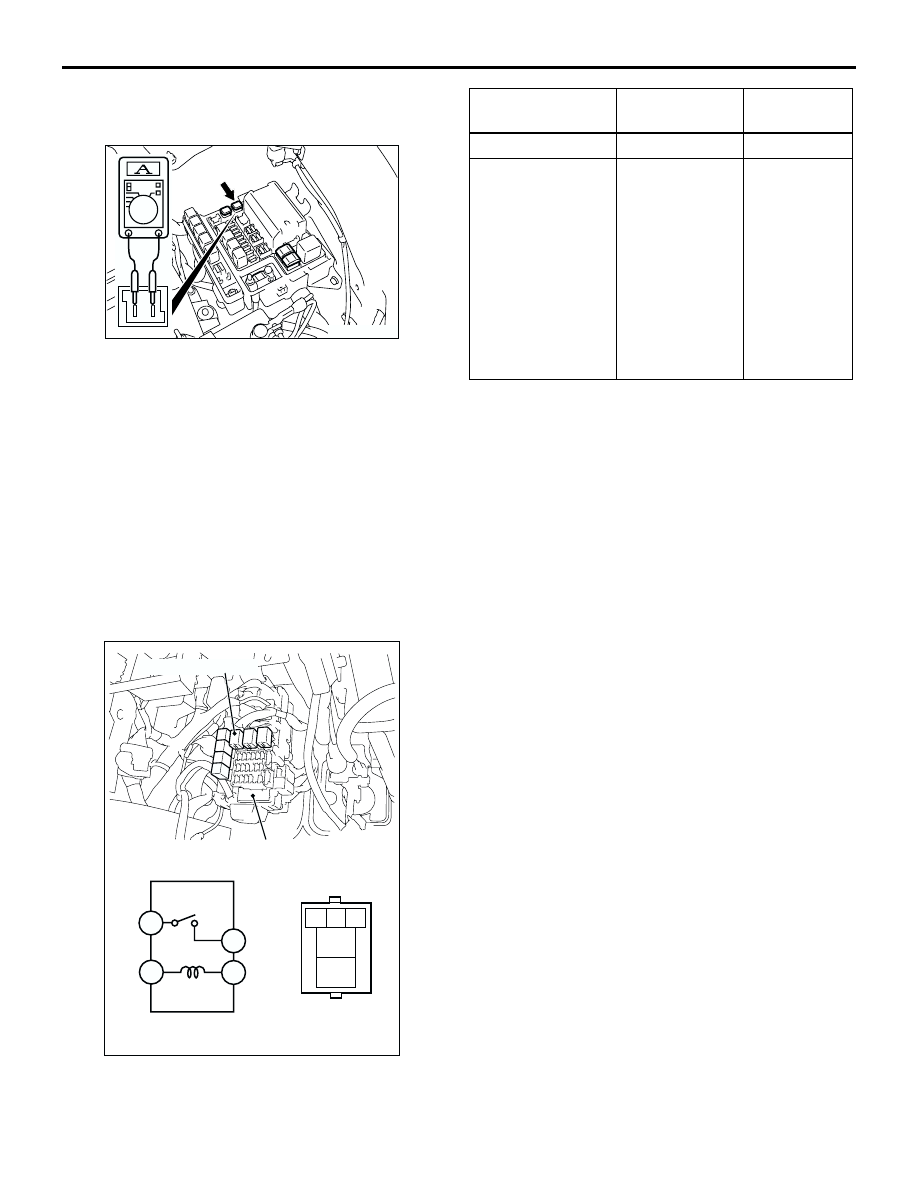

1. Remove the power window fuse and connect an

ammeter as shown in the illustration.

2. When the power window switch is pressed to the

“UP” position, a large amount of current flows at
the time the window starts to close and when it is
fully closed, so measure the operation current in
the interval between these two points.

Standard value: 5

±

 1A (Power supply

voltage 14.5

±

 0.5V, 25

°

C)

3. If the operation current is outside the standard

value, refer to

P.42-26

.

POWER WINDOW RELAY CHECK

M1429001800235

CIRCUIT BREAKER (INCORPORATED IN
THE POWER WINDOW MOTOR)
INSPECTION

M1429001700108

1. Pull the power window switch to the UP position

to fully close the door window glass, and keep
pulling the switch for 10 additional seconds.

2. Release the power window switch from the UP

position and immediately press it to the DOWN
position. The condition of the circuit breaker is
good if the door window glass starts to move
downwards within 60 seconds.

POWER WINDOW CHECK

M1429004400269

Check the system as described below. If the system
does not work, carry out troubleshooting. Refer to
GROUP 54B, Troubleshooting

P.54B-15

 or GROUP

54C, Troubleshooting

P.54C-4

.

•

Operate the power window switch of each seat to
check that the power window works.

•

Turn on the power window lock switch of the
power window main switch, and operate the front
passenger's and rear power window sub switches
to check that the power windows do not work.

•

Turn on the power window lock switch of the
power window main switch, and operate the
power window main switch to check that each
power window operates.

AC208065AC

AC300331

AC106844

1 2 3

4

5

1

3

4

5

AC207981

AB

Junction block

Power window relay

BATTERY
VOLTAGE

TESTER
CONNECTION

SPECIFIED
CONDITION

Not applied

4

−

 5

Open circuit

•

Connect
terminal No.1
and the positive
battery
terminal.

•

Connect
terminal No.3
and the
negative
battery
terminal.

4

−

 5

Less than 2
ohms

DOOR

BODY

42-28

CENTRAL DOOR LOCKING SYSTEM
INSPECTION

M1427001100199

Check that the central door locking system works by
operating the key cylinder and the inside lock knob
(driver's door). Carry out troubleshooting if the
system does not activate. Refer to GROUP 54B,
Troubleshooting

P.54B-15

, refer to GROUP 54C,

Troubleshooting

P.54C-4

.

DOOR OUTSIDE HANDLE PLAY CHECK

M1423001600255

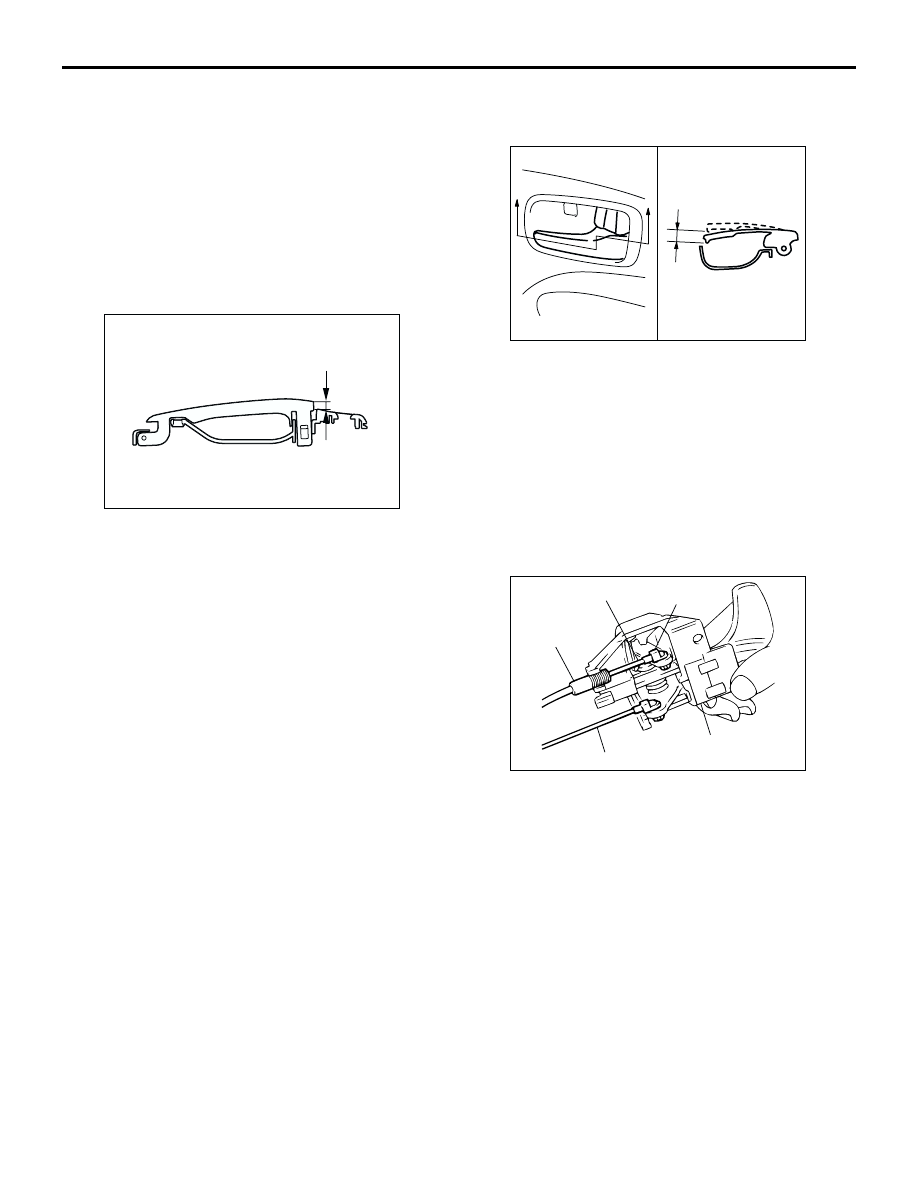

1. Check that the door outside handle play is within

the standard value range.

Standard value (A):
Front door: 2.6

±

 2.5 mm

Rear door: 1.3

±

 1.3 mm

2. If the door outside handle play is not within the

standard value range, check the door outside
handle or the door latch assembly. Replace if
necessary.

DOOR INSIDE HANDLE PLAY
ADJUSTMENT

M1423001500270

1. Check that the door inside handle play is within

the standard value range.

Standard value (B):
Front door: 10.4

±

 9.6 mm

Rear door: 10

±

 9.6 mm

2. If the door inside handle play is outside the

standard value range.

3. Remove the door trim assembly (Refer to GROUP

52A, Door trim

P.52A-21

).

4. Remove the waterproof film (Refer to

P.42-38

).

5.  Adjust the door inside handle play with the outer

cable end connecting the door inside handle and
inside lock cable.

AC006113AB

A

AC006114

Y0705AU

AB

A

A

B

Section A – A

AC100404 AB

Clip

Inner cable

Outer cable end

Inside handle rod

Door inside handle

DOOR

BODY

42-29

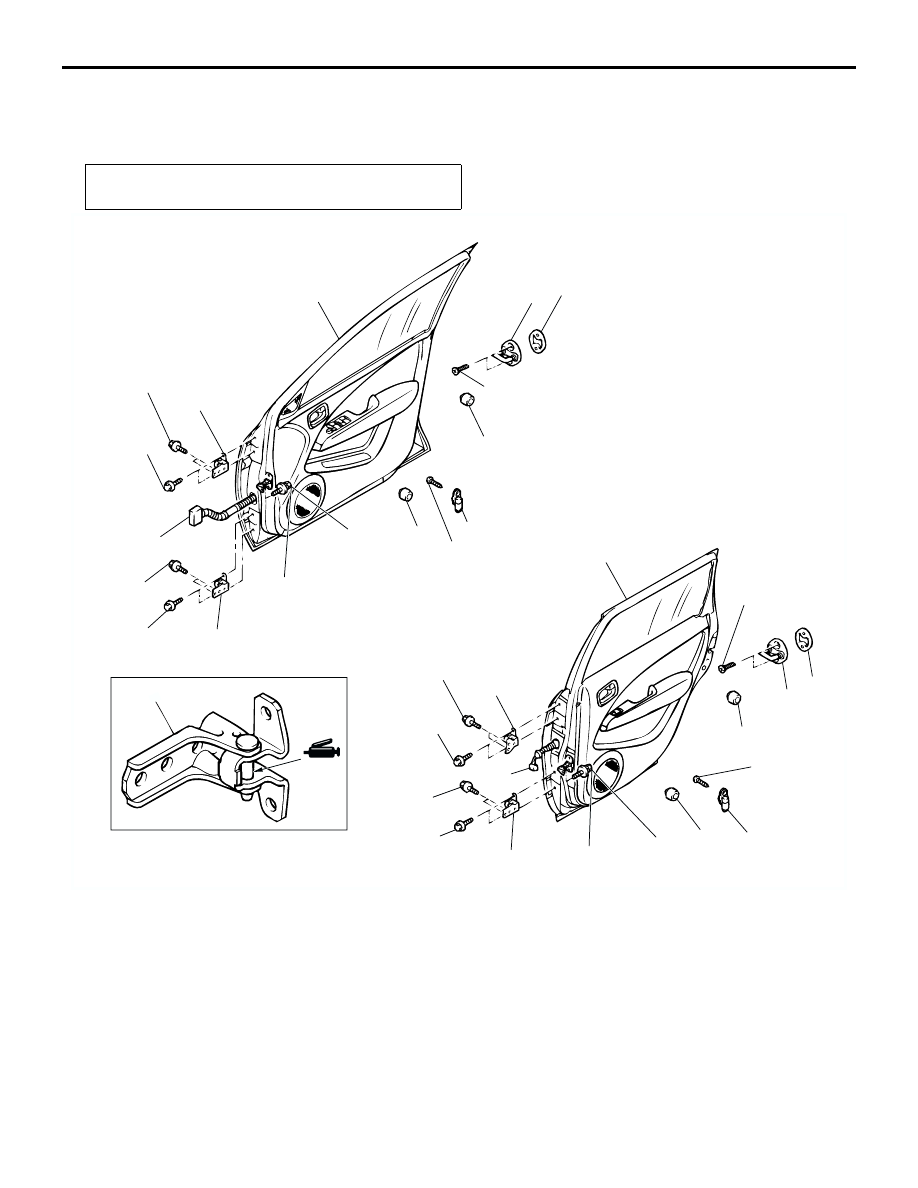

DOOR ASSEMBLY

REMOVAL AND INSTALLATION

M1423002200261

Post-installation Operation

•

Door Fit Adjustment (Refer to

P.42-25

).

AC103073 AC

<Front door>

<Rear door>

1

2

3

4

5

6

7

8

9

1

2

3

4

5

6

7

8

9

1

1

1.5 ± 0.5 N·m

1.5 ± 0.5 N·m

9.0 ± 2.0 N·m

11 ± 2 N·m

11 ± 2 N·m

9.0 ± 2.0 N·m

21 ± 4 N·m

27 ± 5 N·m

21 ± 4 N·m

27 ± 5 N·m

21 ± 4 N·m

27 ± 5 N·m

21 ± 4 N·m

27 ± 5 N·m

5, 6

Removal
1. Damper
Door assembly removal steps

•

Scuff Plate and Cowl Side Trim (Refer
to GROUP 52A, Trims

P.52A-18

).

2. Harness connector
3. Door check connecting bolt
4. Door assembly

5. Door upper hinge
6. Door lower hinge
Striker removal steps

>>A<<

7. Striker
8. Striker shim
Door switch removal
9. Door switch

Door assembly removal steps

DOOR

BODY

42-30

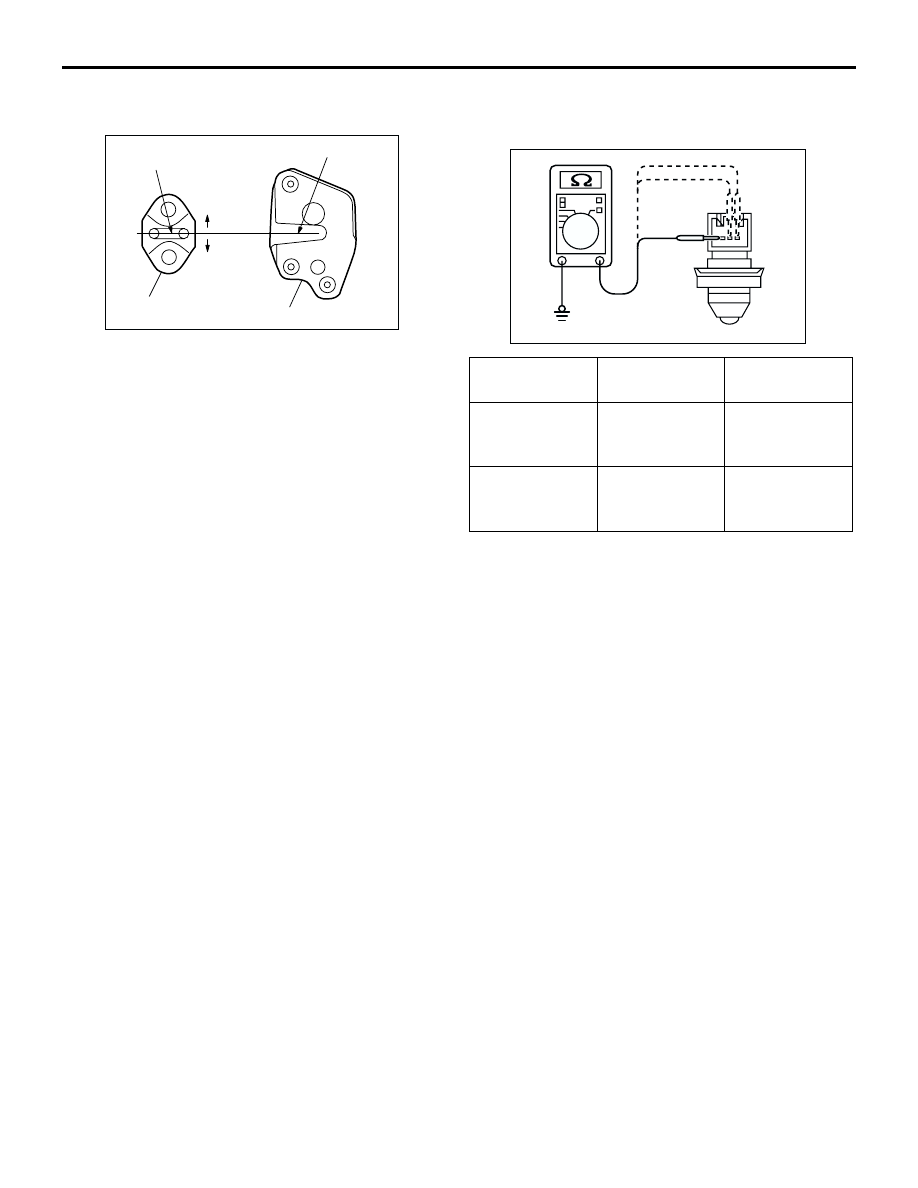

INSTALLATION SERVICE POINT

>>A<< STRIKER INSTALLATION

Align the centre of the striker and latch within

±

1.5

mm, and install.

INSPECTION

M1423006000300

DOOR SWITCH CHECK

AC006126AB

Striker center

Striker

Latch center

Latch

+1.5 mm

-1.5 mm

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

Released (ON) 1

−

 switch body,

2

−

 switch body,

3

−

 switch body

Less than 2
ohms

Depressed
(OFF)

1

−

 switch body,

2

−

 switch body,

3

−

 switch body

Open circuit

AC211414

1

2

3
