CROSSMEMBER

TSB Revision

POWER PLANT MOUNT

32-9

CROSSMEMBER

REMOVAL AND INSTALLATION

M1321003200216

INSPECTION

M1321003300105

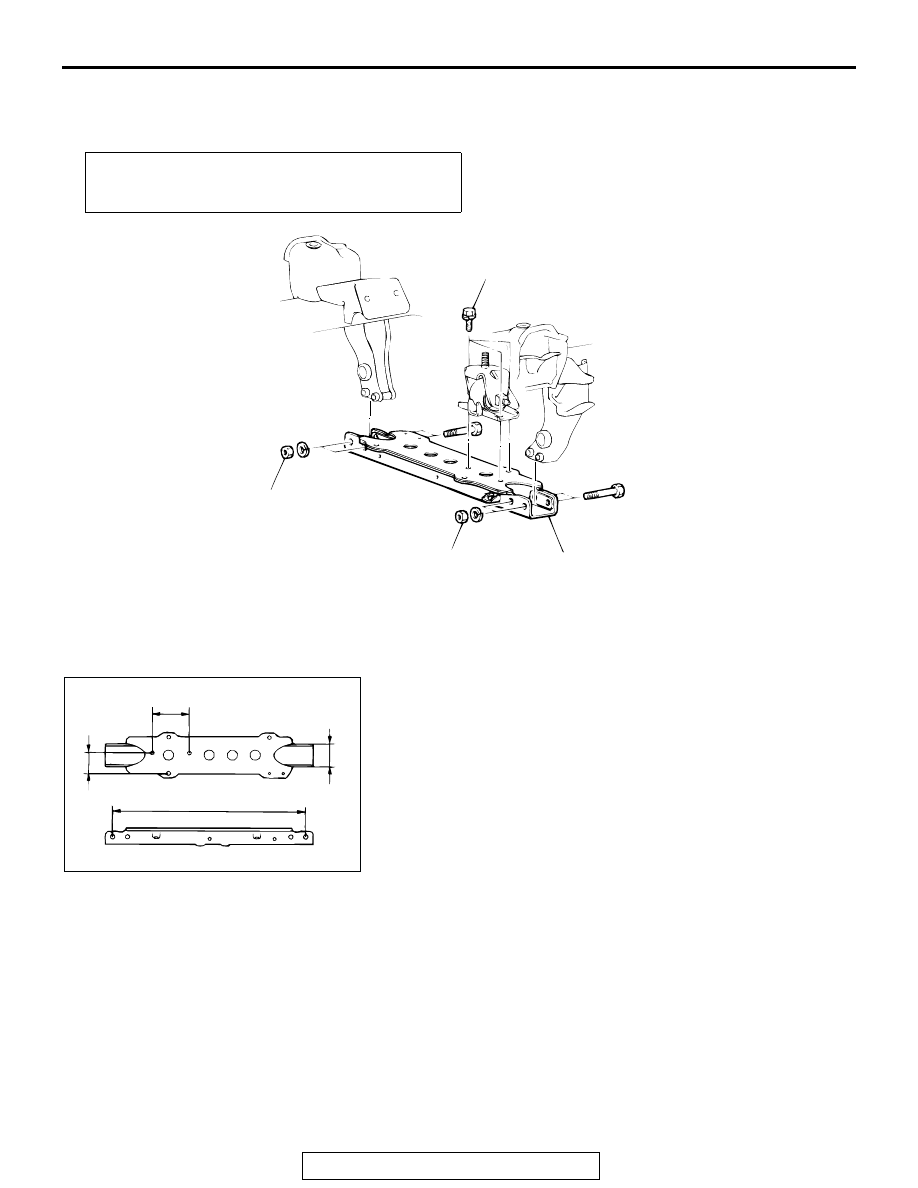

• Check the crossmembers for cracks or damage.

• Check that the crossmembers measure as illustrated.

Pre-removal and Post-installation Operation
• Under Cover Removal and Installation (Refer to GROUP

42, Under Cover

P.42-207

.)

AC004546

98 - 117 N·m
73 - 86 ft-lb

98 - 117 N·m
73 - 86 ft-lb

35 N·m
26 ft-lb

FRONT SUSPENSION CROSSMEMBER

AB

AC004547AB

58.5 ± 0.5
(2.30 ± 0.02)

105 ± 0.5 (4.1 ± 0.02)

65
(2.6)

552 ± 0.7 (21.7 ± 0.03)

mm (in)

SPECIFICATIONS

TSB Revision

POWER PLANT MOUNT

32-10

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1321004100212

ITEM

SPECIFICATION

Differential mounting bracket self-locking nut

93 N

⋅m (69 ft-lb)

Differential mounting bracket to front differential bolt

88 N

⋅m (65 ft-lb)

Differential mounting bracket to front suspension crossmember bolt

35 N

⋅m (26 ft-lb)

Differential support bracket bolt

69 N

⋅m (51 ft-lb)

Engine mount insulator to engine nut

25 N

⋅m (18 ft-lb)

Engine mount insulator to frame bolt

44 N

⋅m (33 ft-lb)

Front differential nut

88 N

⋅m (65 ft-lb)

Front differential self-locking nut

44 N

⋅m (33 ft-lb)

Front suspension crossmember nut

98

− 117 N⋅m (73 − 86 ft-lb)

No.2 crossmember to frame bolt

64 N

⋅m (47 ft-lb)

No.2 crossmember to rear engine support insulator bolt

20

− 24 N⋅m (15 − 18 ft-lb)

Rear engine mounting heat protector bolt

12 N

⋅m (104 in-lb)

Rear engine support insulator to transmission nut

22 N

⋅m (16 ft-lb)

Transmission mounting bracket to transmission bolt

44 N

⋅m (33 ft-lb)

Transmission mounting bracket to transmission mounting insulator nut 49 N

⋅m (36 ft-lb)

Transmission mounting heat protector

4.9 N

⋅m (43 in-lb)

Transmission mounting insulator bolt

44 N

⋅m (33 ft-lb)
