Mitsubishi Montero (2002-2004). Manual - part 34





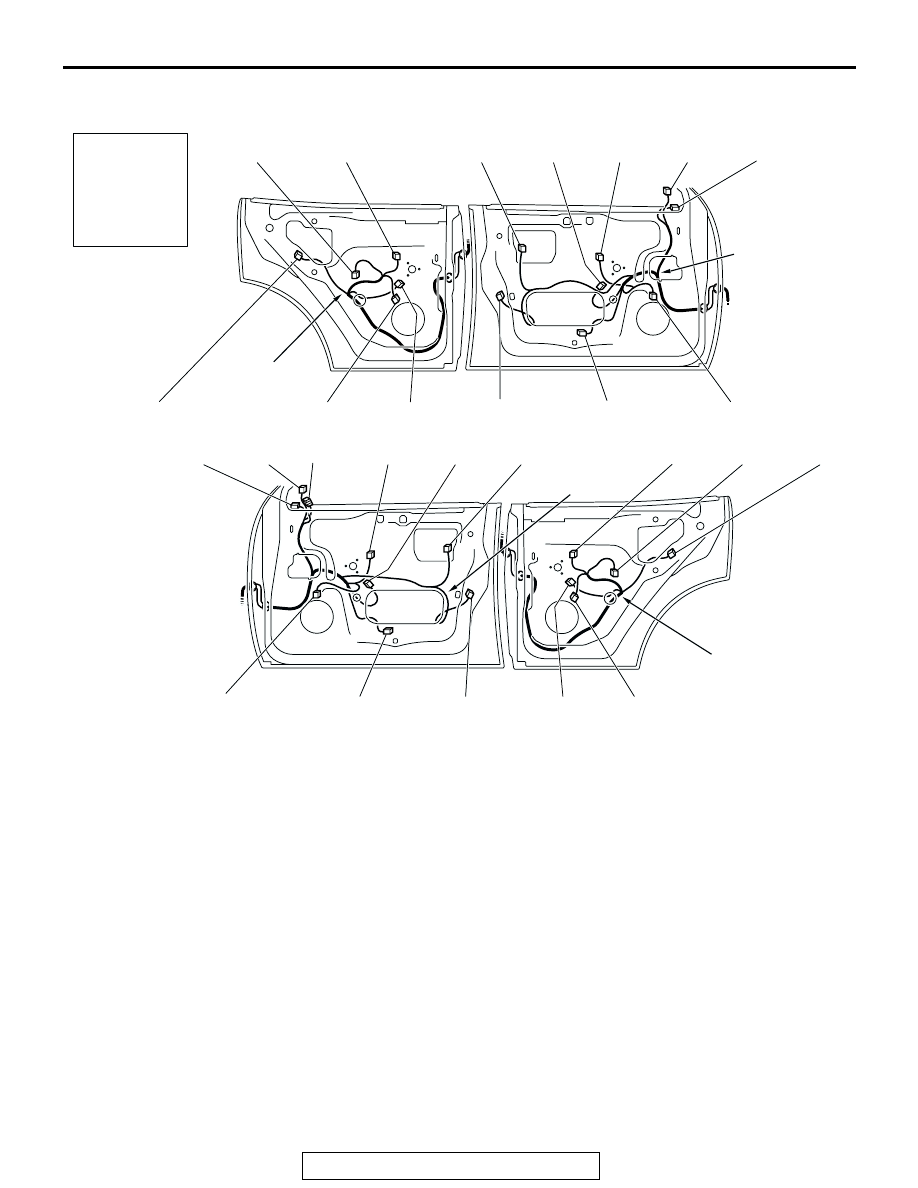

DOOR

TSB Revision

CONFIGURATION DIAGRAMS

80A-23

DOOR

M1801001400455

AC100860

Connector
symbol

H

H-01

AC

DRIVER'S
SIDE

PASSENGER'S
SIDE

H-02

H-03

H-04

H-05

H-06

H-07

H-08

H-09

H-10

H-11

H-12

H-13

H-14

H-15

H-27

H-16

H-17

H-18

H-19

H-20

H-21

H-22

H-23

H-24

H-25

H-26

CONNECTOR COLOR
CODE
B: BLACK
BR: BROWN
G: GREEN
GR: GRAY
L: BLUE
NONE: MILK WHITE
O: ORANGE
R: RED
V: VIOLET
Y: YELLOW

REAR DOOR
WIRING
HARNESS

FRONT DOOR
WIRING
HARNESS

REAR DOOR
WIRING
HARNESS

FRONT DOOR
WIRING
HARNESS

H-01  (2-B)

DOOR LIGHT (REAR: LH)

H-02  (6)

POWER WINDOW SUB SWITCH
(REAR: LH)

H-03  (3-B)

DOOR LOCK KEY CYLINDER
SWITCH (LH)

H-04  (6-GR)

POWER WINDOW MOTOR (FRONT:
LH)

H-05  (14)

POWER WINDOW MAIN SWITCH

H-06 (2)

TWEETER

(LH)

H-07  (7)

REMOTE CONTROLLED MIRROR
(LH)

H-08  (2)

FRONT DOOR SPEAKER (LH)

H-09  (2-B)

DOOR LIGHT (FRONT: LH)

H-10  (6-B)

DOOR LOCK ACTUATOR (FRONT:
LH)

H-11  (6-GR)

POWER WINDOW MOTOR (REAR:
LH)

H-12  (2)

REAR DOOR SPEAKER (LH)

H-13  (6-B)

DOOR LOCK ACTUATOR (REAR:
LH)

H-14  (7)

REMOTE CONTROLLED MIRROR
(RH)

H-15 (2)

TWEETER

(RH)

H-16  (10)

POWER WINDOW SUB SWITCH
(FRONT: RH)

H-17  (6-GR)

POWER WINDOW MOTOR (FRONT:
RH)

H-18  (3-B)

DOOR LOCK KEY CYLINDER
SWITCH (RH)

H-19  (6)

POWER WINDOW SUB SWITCH
(REAR: RH)

H-20  (2-B)

DOOR LIGHT (REAR: RH)

H-21  (6-B)

DOOR LOCK ACTUATOR (REAR:
RH)

H-22  (2)

REAR DOOR SPEAKER (RH)

H-23  (6-GR)

POWER WINDOW MOTOR (REAR:
RH)

H-24  (6-B)

DOOR LOCK ACTUATOR (FRONT:
RH)

H-25  (2-B)

DOOR LIGHT (FRONT: RH)

H-26  (2)

FRONT DOOR SPEAKER (RH)

H-27 (1-B)

CAPACITOR

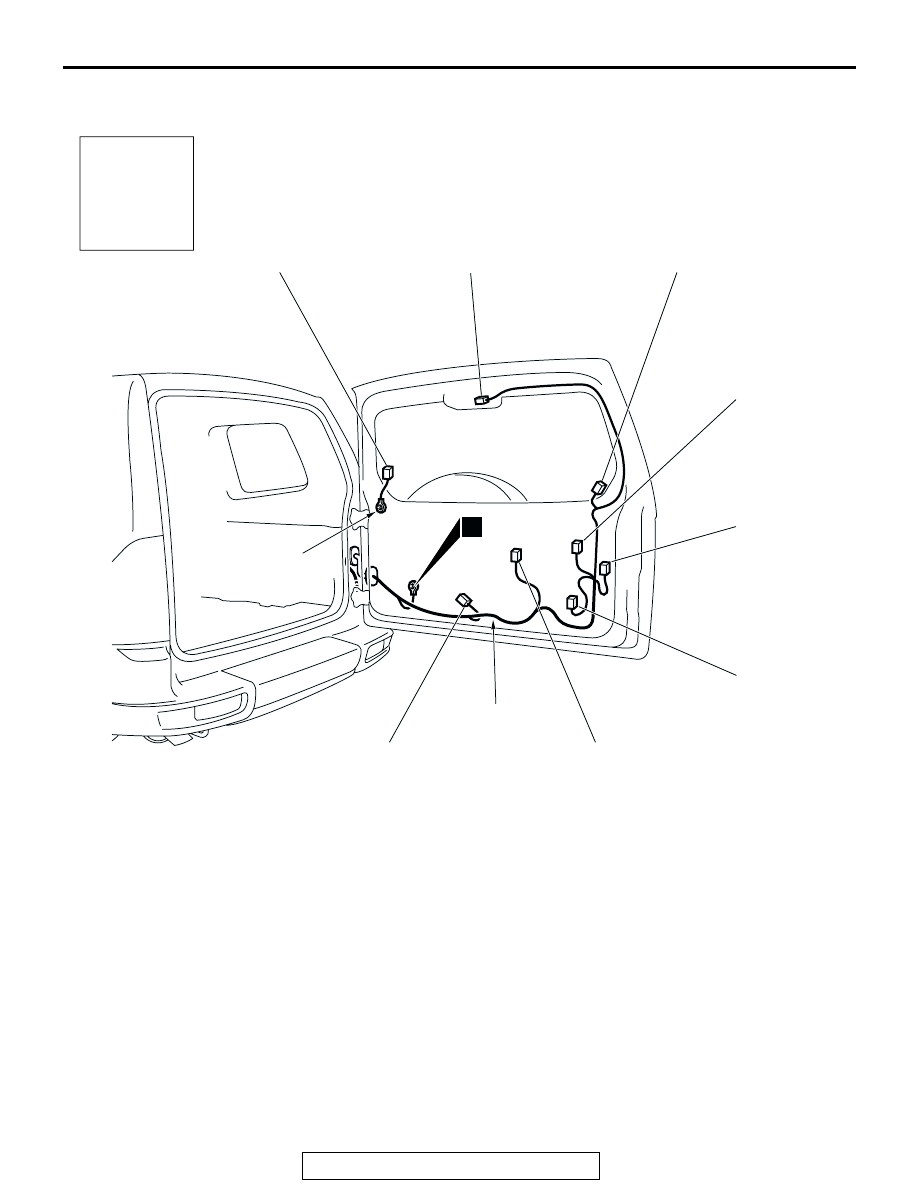

BACK DOOR

TSB Revision

CONFIGURATION DIAGRAMS

80A-24

BACK DOOR

M1801003000055

ACX00245

Connector
symbol

I

I-01

AC

CONNECTOR COLOR CODE
B: BLACK
BR: BROWN
G: GREEN
GR: GRAY
L: BLUE

NONE: MILK WHITE
O: ORANGE
R: RED
V: VIOLET
Y: YELLOW

DEFOGGER
GROUND

I-02

I-03

I-04

I-05

I-06

I-07

I-08

17

BACK DOOR
WIRING
HARNESS

I-01 (1-B)  DEFOGGER

(-)

I-02 (2)

HIGH-MOUNTED

STOP

LIGHT

I-03 (1-B)

DEFOGGER

(+)

I-04

(2)

LICENSE PLATE LIGHT ASSEMBLY

I-05

(6-B)

BACK DOOR LOCK ACTUATOR

I-06

(3)

BACK DOOR LOCK KEY CYLINDER
SWITCH

I-07 (4-B)

REAR

WIPER

MOTOR

I-08

(2-B)

REAR WASHER MOTOR

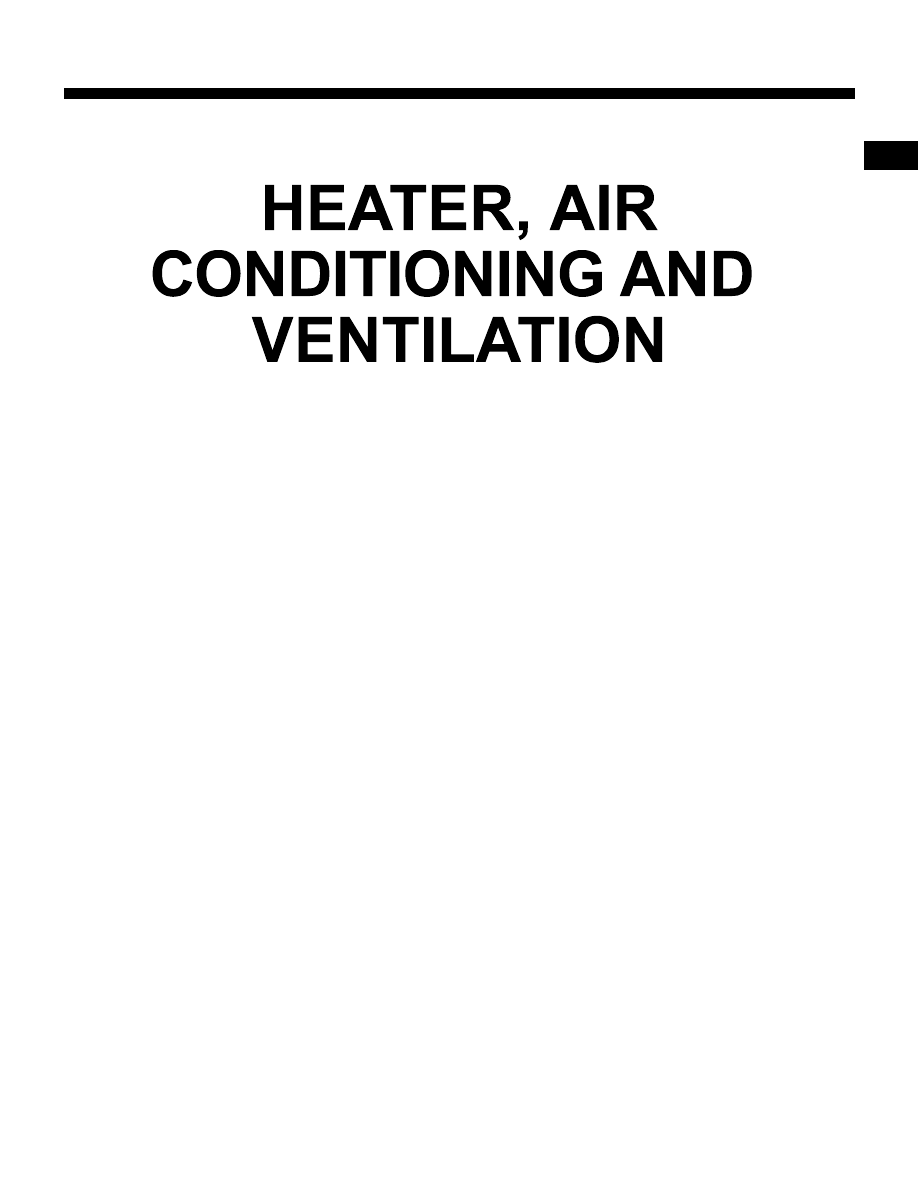

55A-1

GROUP 55A

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

55A-3

MANUAL A/C DIAGNOSIS . . . . . . . .

55A-5

INTRODUCTION TO HEATER, AIR
CONDITIONING AND VENTILATION
DIAGNOSIS  . . . . . . . . . . . . . . . . . . . . . . . .

55A-5

HEATER, AIR CONDITIONING AND
VENTILATION DIAGNOSTIC
TROUBLESHOOTING
STRATEGY. . . . . . . . . . . . . . . . . . . . . . . . .

55A-5

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

55A-6

SYMPTOM PROCEDURES . . . . . . . . . . . .

55A-6

INSPECTION AT THE AUTOMATIC
COMPRESSOR CONTROLLER
TERMINAL  . . . . . . . . . . . . . . . . . . . . . . . . .

55A-18

REAR AIR CONDITIONING
DIAGNOSIS . . . . . . . . . . . . . . . . . . . .

55A-20

INTRODUCTION. . . . . . . . . . . . . . . . . . . . .

55A-20

TROUBLESHOOTING STRATEGY . . . . . .

55A-20

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

55A-20

SYMPTOM PROCEDURES . . . . . . . . . . . .

55A-21

CHECK AT ECU TERMINAL  . . . . . . . . . . .

55A-116

SPECIAL TOOLS. . . . . . . . . . . . . . . .

55A-117

ON-VEHICLE SERVICE. . . . . . . . . . .

55A-118

REFRIGERANT LEVEL TEST  . . . . . . . . . .

55A-118

MAGNETIC CLUTCH TEST . . . . . . . . . . . .

55A-118

RECEIVER DRIER TEST . . . . . . . . . . . . . .

55A-118

DUAL PRESSURE SWITCH CHECK . . . . .

55A-118

COMPRESSOR DRIVE BELT
ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

55A-119

CHARGING   . . . . . . . . . . . . . . . . . . . . . . . .

55A-119

PERFORMANCE TEST  . . . . . . . . . . . . . . .

55A-120

REFRIGERANT LEAK REPAIR  . . . . . . . . .

55A-121

COMPRESSOR NOISE CHECK . . . . . . . . .

55A-122

POWER RELAY CHECK. . . . . . . . . . . . . . .

55A-123

IDLE-UP OPERATION CHECK. . . . . . . . . .

55A-125

HEATER CONTROL ASSEMBLY, A/C
SWITCH AND INSIDE/OUTSIDE
CHANGEOVER SWITCH . . . . . . . . . .

55A-126

REMOVAL AND INSTALLATION . . . . . . . .

55A-126

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55A-127

HEATER CONTROL ASSEMBLY . . . . . . . .

55A-129

HEATER UNIT* . . . . . . . . . . . . . . . . . .

55A-130

REMOVAL AND INSTALLATION . . . . . . . .

55A-130

HEATER UNIT DISASSEMBLY AND
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . .

55A-131

BLOWER ASSEMBLY DISASSEMBLY AND
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . .

55A-132

BLOWER ASSEMBLY AND
RESISTOR  . . . . . . . . . . . . . . . . . . . . .

55A-133

REMOVAL AND INSTALLATION . . . . . . . .

55A-133

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55A-133

Continued on next page

55A-2

INSIDE/OUTSIDE AIR CHANGEOVER
DAMPER MOTOR ASSEMBLY. . . . .

55A-134

REMOVAL AND INSTALLATION . . . . . . . .

55A-134

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55A-135

SENSORS  . . . . . . . . . . . . . . . . . . . . .

55A-136

REMOVAL AND INSTALLATION . . . . . . . .

55A-136

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55A-136

REAR HEATER SWITCH AND FRONT REAR
FAN SWITCH . . . . . . . . . . . . . . . . . . .

55A-137

REMOVAL AND INSTALLATION . . . . . . . .

55A-137

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55A-138

REAR A/C CONTROL UNIT  . . . . . . .

55A-139

REMOVAL AND INSTALLATION . . . . . . . .

55A-139

REAR HEATER UNIT  . . . . . . . . . . . .

55A-140

REMOVAL AND INSTALLATION . . . . . . . .

55A-140

REAR HEATER UNIT DISASSEMBLY AND
ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . .

55A-142

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55A-143

REAR BLOWER DISASSEMBLY AND
REASSEMBLY . . . . . . . . . . . . . . . . . . . . . .

55A-144

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55A-145

COMPRESSOR ASSEMBLY . . . . . . .

55A-146

REMOVAL AND INSTALLATION . . . . . . . .

55A-146

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55A-148

COMPRESSOR. . . . . . . . . . . . . . . . . . . . . .

55A-148

CONDENSER AND CONDENSER FAN
MOTOR . . . . . . . . . . . . . . . . . . . . . . . .

55A-150

REMOVAL AND INSTALLATION . . . . . . . .

55A-150

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55A-151

REFRIGERANT LINE . . . . . . . . . . . . .

55A-152

REMOVAL AND INSTALLATION . . . . . . . .

55A-152

VENTILATORS . . . . . . . . . . . . . . . . . .

55A-155

REMOVAL AND INSTALLATION
<INSTRUMENT PANEL AND FLOOR>  . . .

55A-155

REMOVAL AND INSTALLATION
<REAR AIR COOLER>   . . . . . . . . . . . . . . .

55A-156

REMOVAL AND INSTALLATION
<REAR QUARTER> . . . . . . . . . . . . . . . . . .

55A-157

SPECIFICATIONS  . . . . . . . . . . . . . . .

55A-157

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

55A-157

SERVICE SPECIFICATIONS . . . . . . . . . . .

55A-158

LUBRICANTS  . . . . . . . . . . . . . . . . . . . . . . .

55A-158

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

•

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

passenger (from rendering the SRS inoperative).

•

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

•

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any SRS-

related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, air bag module,

clock spring, and interconnecting wiring. Other SRS-related components (that may have to be removed/installed in connection

with SRS service or maintenance) are indicated in the table of contents by an asterisk (*).
