DOOR

TSB Revision

BODY

42-19

>>B<< REAR WINDOW UPPER MOLDING/WINDOW
SPACER/GLASS STOPPER/REAR WINDOW GLASS
INSTALLATION
Install the rear window glass in the same manner as for the
windshield. (Refer to

P.42-10

.)

>>C<< ROOF DRIP MOLDING INSTALLATION
Install the clip to the roof drip molding before installing the
molding to the vehicle body.

D O O R

GENERAL DESCRIPTION

M1423000100086

OPERATION

CENTRAL DOOR LOCKING SYSTEM
The central door locking system operates the door
lock actuator to lock or unlock the doors using the
operation of the door lock switch or key built into the
driver's side inside door lock knob and power window
(main or sub) switch.The system has the following
operations and features.

•

All doors can be locked or unlocked using the
front door (LH or RH) key cylinder key operation.

•

All doors can be locked using the driver's inside
door lock knob.

•

All doors can be locked using the door lock
switch built into the front power window (main or
sub <RH>) switch.

•

A key reminder function that automatically
unlocks all doors when door lock operation is
performed and the front doors are opened while
the key is inserted into the ignition switch is
provided.

POWER WINDOWS
Power windows are used in all vehicles. When the
power window (main or sub) switch is operated, the
door windows will open or close.This system has the
following operations and features.

•

When the power window main switch lock/unlock
switch is locked, the door windows can only be
opened or closed by the power window main
switch on the driver's door.

•

A timer function has been provided so that when
front doors are closed and the ignition is turned
off, the power window can be operated for 30
seconds from the time the ignition is turned off.

•

The power window main switch contains a one-
touch down switch that will automatically open
driver's side door window only.

CENTRAL DOOR LOCKING SYSTEM DIAGNOSIS

M1427000700068

The central door locking system is controlled by the
simplified wiring system (SWS). For troubleshooting,
refer to GROUP 54B, Diagnosis

P.54B-9

.

POWER WINDOW DIAGNOSIS

INTRODUCTION TO POWER WINDOW DIAGNOSIS

M1429002600063

The power window relay is controlled by the
simplified wiring system (SWS). For trouble-
shooting, refer to GROUP 54B, Diagnosis

P.54B-9

.

When the power window switch (main or sub) is
operated, the power window motor operates and
opens or closes the door window.

A timer function has been provided to allow the door
windows to be opened or closed in 30 seconds after
the ignition switch is turned from "ON" to "LOCK"
(OFF) position when a front door <LH> and <RH> is
closed (door switch is OFF). When the lock switch is
changed from unlock to lock, the door windows can
only be opened or closed by the power window main
switch on the driver's side.
If the following types of symptom occur, there may be
a fault.

DOOR

TSB Revision

BODY

42-20

•

None of the door windows open or close.

•

There are door windows that do not open or close
using the power window (main or sub) switch.

•

The windows cannot be opened or closed using
the power window (main or sub) switch within 30
seconds after the ignition switch is turned from
"ON" to "LOCK" (OFF) position.

POWER WINDOW DIAGNOSTIC TROUBLESHOOTING STRATEGY

M1429002700060

Use these steps to plan your diagnostic strategy. If
you follow them carefully, you will be sure that you
have exhausted most of the possible ways to find a
power windows fault.
1. Gather information from customer.

2. Verify that the condition described by the

customer exists.

3. Find the malfunction by following the Symptom

Chart.

4. Verify malfunction is eliminated.

SYMPTOM CHART

M1429002800078

SYMPTOMS

INSPECTION
PROCEDURE

REFERENCE PAGE

Scan tool communication with all system is not possible.

-

Refer to GROUP 13A,
Diagnosis

P.13A-312

 or

GROUP 13B, Diagnosis

P.13B-389

.

The ETACS-ECU input signal and diagnostic trouble code
cannot be checked by the scan tool.

-

Refer to GROUP 54B,
Diagnosis

P.54B-9



None of the door windows open or close.

-

Refer to GROUP 54B,
Diagnosis

P.54B-9

.

Only the front door window <LH> does not open and close.

1

P.42-21

Only the front door window <RH> does not open and close.

2

P.42-23

Only the rear door window <LH> does not open and close.

3

P.42-27

Only the rear door window <RH> does not open and close.

4

P.42-31

There are door windows that do not open or close using the
power window sub switch (on passenger's door). (However,
they open or close when the power window main switch is
used.)

5

P.42-37

None of the door windows are opened or closed by the
power window main switch (on driver's door). (However, they
are opened or closed by the power window sub switch.)

6

P.42-41

The door windows cannot be opened or closed by the power
window (main or sub) switch within 30 seconds after the
ignition switch is turned from "ON" to "LOCK" (OFF) position.
(However, this is before the front doors LH and RH are
opened.)

-

Refer to GROUP 54B,
Diagnosis

P.54B-9

.

DOOR

TSB Revision

BODY

42-21

SYMPTOM PROCEDURES

INSPECTION PROCEDURE 1: Only the front door window <LH> does not open and close.

CIRCUIT OPERATION

•

When the power window switch is operated up or
down, the operation side relay turns on, the
power window motor operates, and opens or
closes the door window <LH>.

TECHNICAL DESCRIPTION (COMMENT)

•

The cause may be a malfunction of the front
power window motor <LH> drive circuit.

TROUBLESHOOTING HINTS

•

Malfunction of the power window relay.

•

Malfunction of the ETACS-ECU.

•

Damaged harness wires or connectors.

AC000569AB

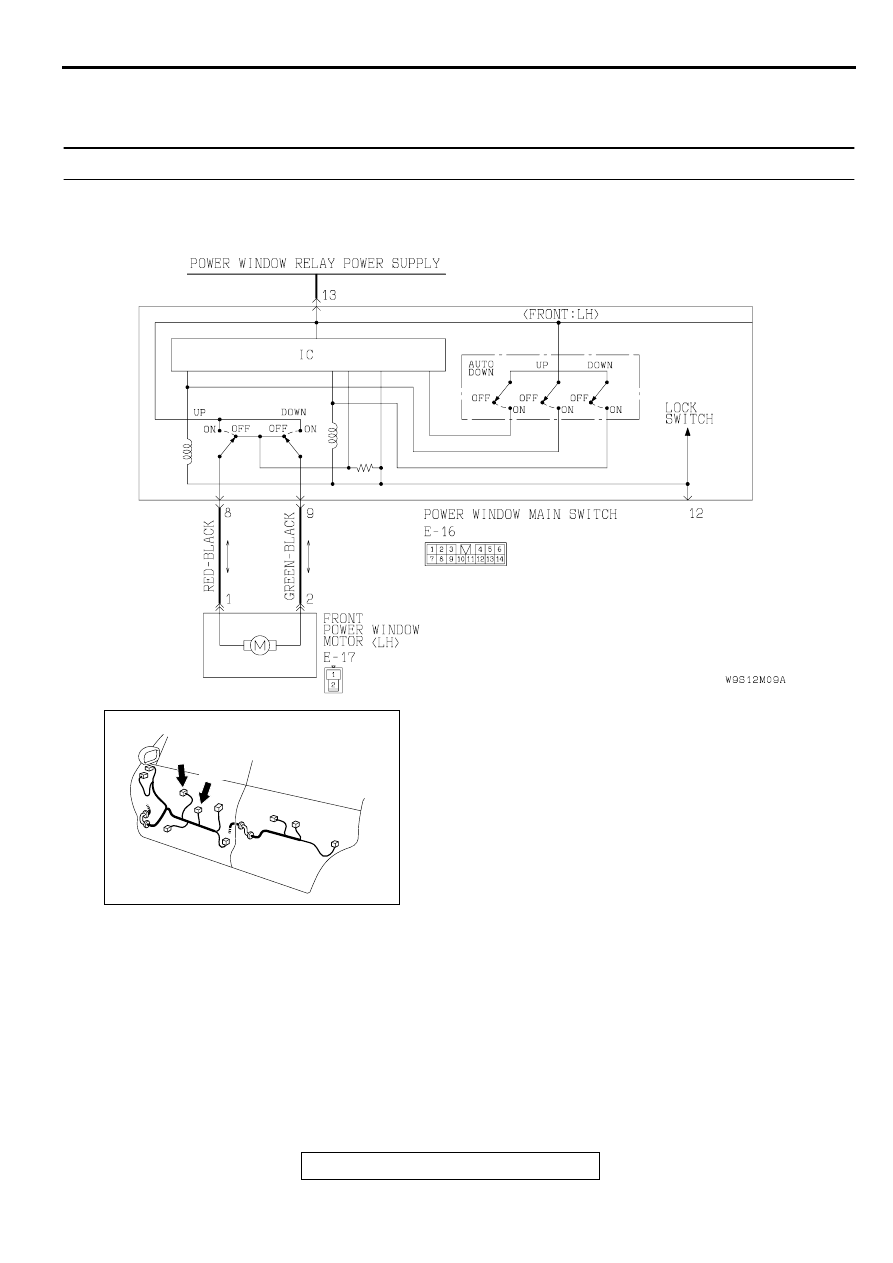

Front Power Window Motor <LH> Drive Circuit

AC000570

AB

CONNECTORS: E-16, E-17

E-17

E-16

AB

DOOR

TSB Revision

BODY

42-22

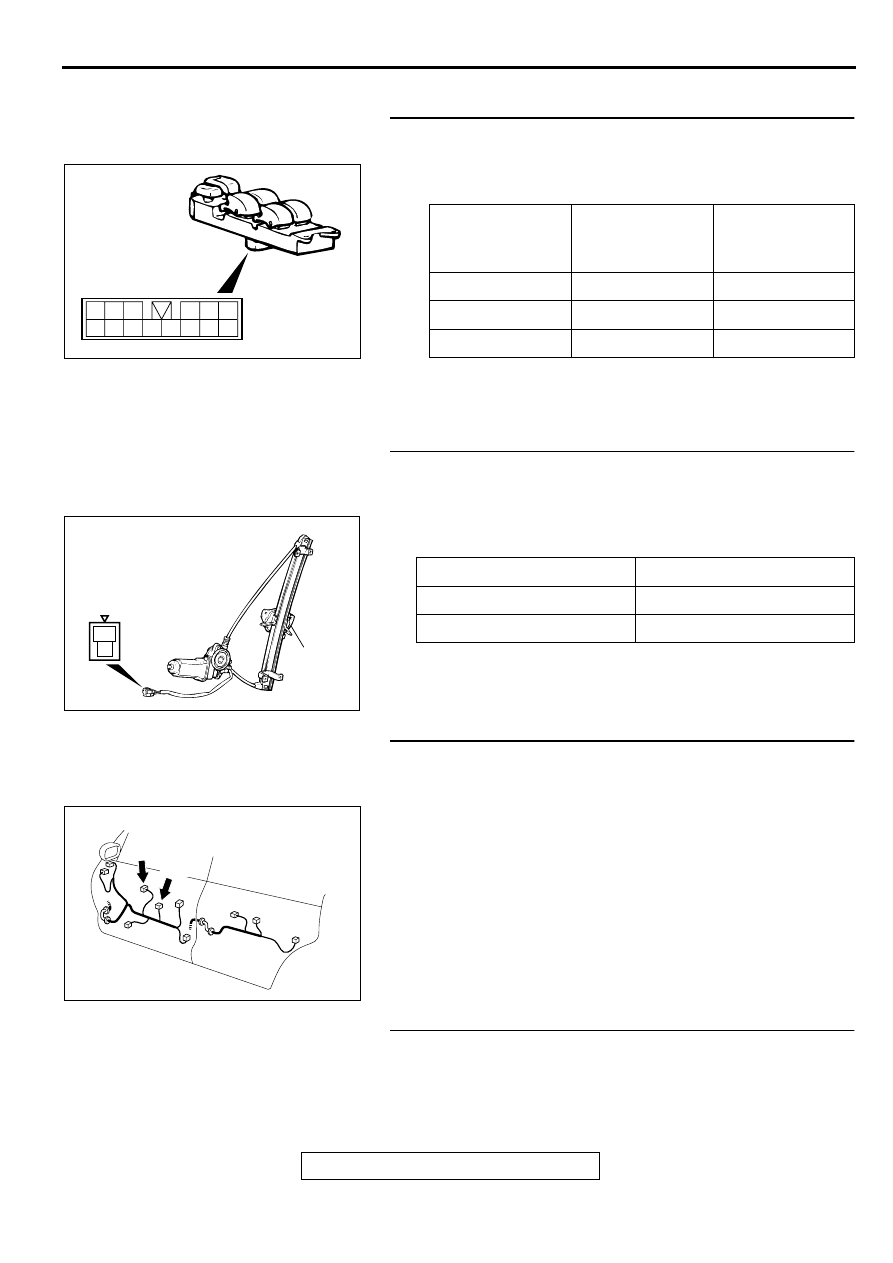

DIAGNOSIS

STEP 1. Check the power window main switch continuity.
(1) Remove the power window main switch. (Refer to

P.42-54

.)

(2) Check the continuity when the power window main switch

<LH> is turned to the UP position or DOWN position.

Q: Is the power window main switch damaged?

YES : Replace it, then go to Step 4.
NO :  Go to Step 2.

STEP 2. Check the front power window motor <LH>
operation.
(1) Remove the power window motor <LH>. (Refer to

P.42-56

.)

(2) Connect a battery directly to the motor terminals and check

that the motor runs smoothly.

Q: Is the front power window motor <LH> damaged?

YES : Replace it, then go to Step 4.
NO :  Go to Step 3.

STEP 3. Check the harness wires between power window
main switch connector E-16 and front power window
motor <LH> connector E-17.
Q: Are there any damaged wires between power window

main switch connector E-16 and front power window
motor <LH> connector E-17?
YES : Repair them, then go to Step 4.
NO :  Go to Step 4.

STEP 4. Check symptoms

Q: Does the front door window <LH> open and close

normally?
YES : This diagnosis is complete.
NO :  Return to Step 1.

FRONT <LH>
SWITCH POSI-
TION

TESTER CON-
NECTION

SPECIFIED
CONDITION

UP

8

−

 13, 9

−

 12

Continuity

OFF

8

−

 9

−

 12

Continuity

DOWN

8

−

 12, 9

−

 13

Continuity

AC000571

5

4

6

13

3

2

1

14

12

11

10

9

8

7

TESTER CONNECTION

SLIDER POSITION

1

−

Battery(+), 2

−

Battery(-)

UP

2

−

Battery(+), 1

−

Battery(-)

DOWN

AC000798

2

1

SLIDER

AB

AC000570

AB

CONNECTORS: E-16, E-17

E-17

E-16

AB
