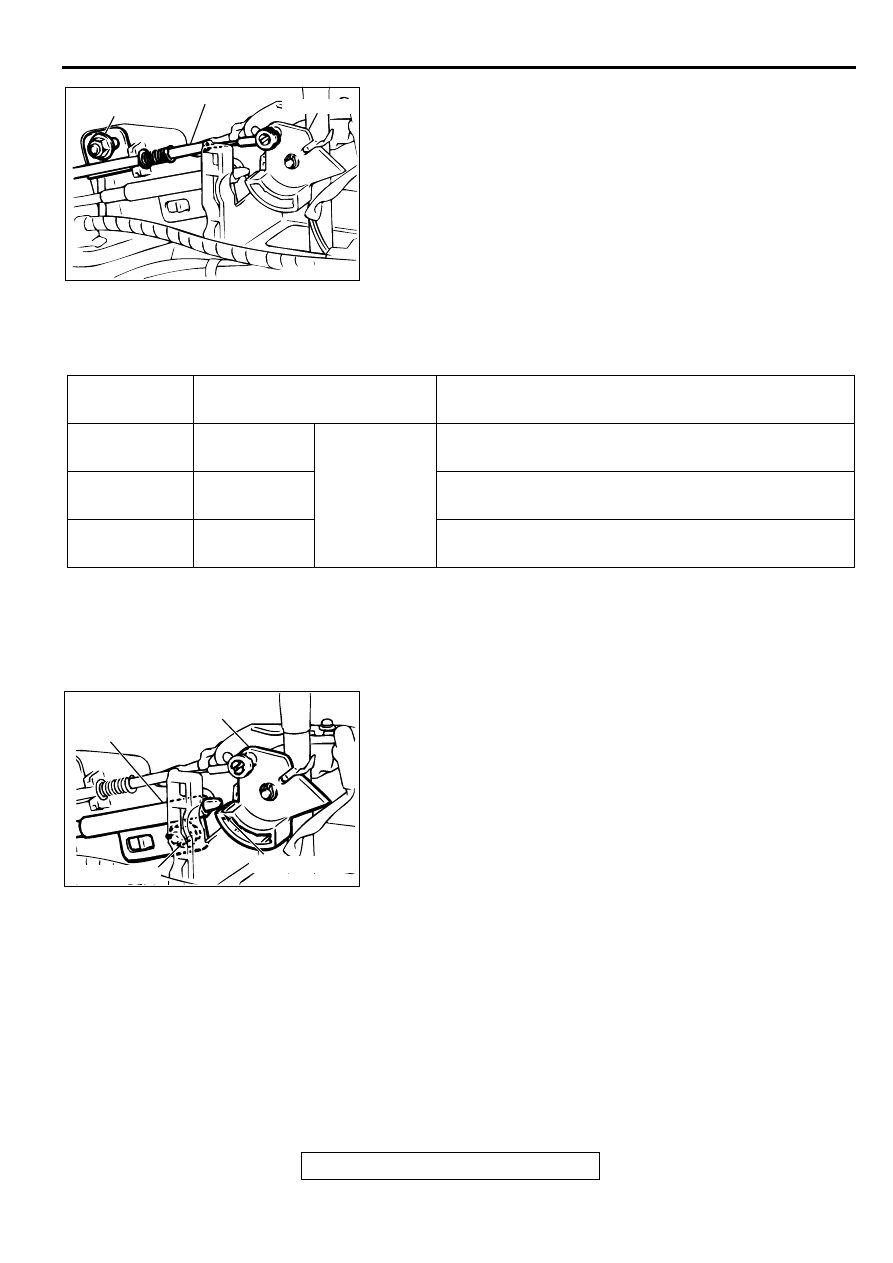

ON-VEHICLE SERVICE

TSB Revision

AUTOMATIC TRANSAXLE

23A-283

(4) Loosen the locking nut of the key interlock cable.
(5) Push the cable joint on the lock cam gently toward the

arrow until the cable stops. Tighten the locking nut.

(6) Install the floor console.

3. After adjusting, check the operation once more. If the

operation is still incorrect, replace the key interlock cable.
(Refer to

P.23A-288

.)

SHIFT LOCK MECHANISM CHECK

M1232001000075

1. Carry out the following inspections.

2. When the above operations are defective, adjust the shift

lock cable as follows:

(1) Remove the floor console. (Refer to GROUP 52A

−

 Floor

console

P.52A-11

.)

(2) Shift selector lever to "P."
(3) Loosen the locking nut of shift lock cable.
(4) Tighten the locking nut so that the end of the shift lock

cable comes above the red marking of the lock cam.

(5) Install the floor console.

3. After adjusting, check the operation once more. If the

operation is still incorrect, replace the shift lock cable. (Refer
to

P.23A-288

.)

AC004081AB

LOCKING NUT

KEY INTERLOCK CABLE

LOCK CAM

INSPECTION
PROCEDURE

INSPECTION CONTENTS

CHECK DETAILS (NORMAL CONDITION)

1

Brake pedal:
Not depressed

Ignition key
position: "ACC"

Push in the selector lever push button. Shifting from "P"
to other positions is not possible.

2

Brake pedal:
Depressed

Push in the selector lever push button. Shifting from "P"
to other positions smoothly is possible.

3

Brake pedal:
Not depressed

Push in the selector lever push button. Shifting from "R"
to "P" smoothly is possible.

AC004080AB

LOCK CAM

SHIFT LOCK
CABLE

LOCKING NUT

RED MARKING

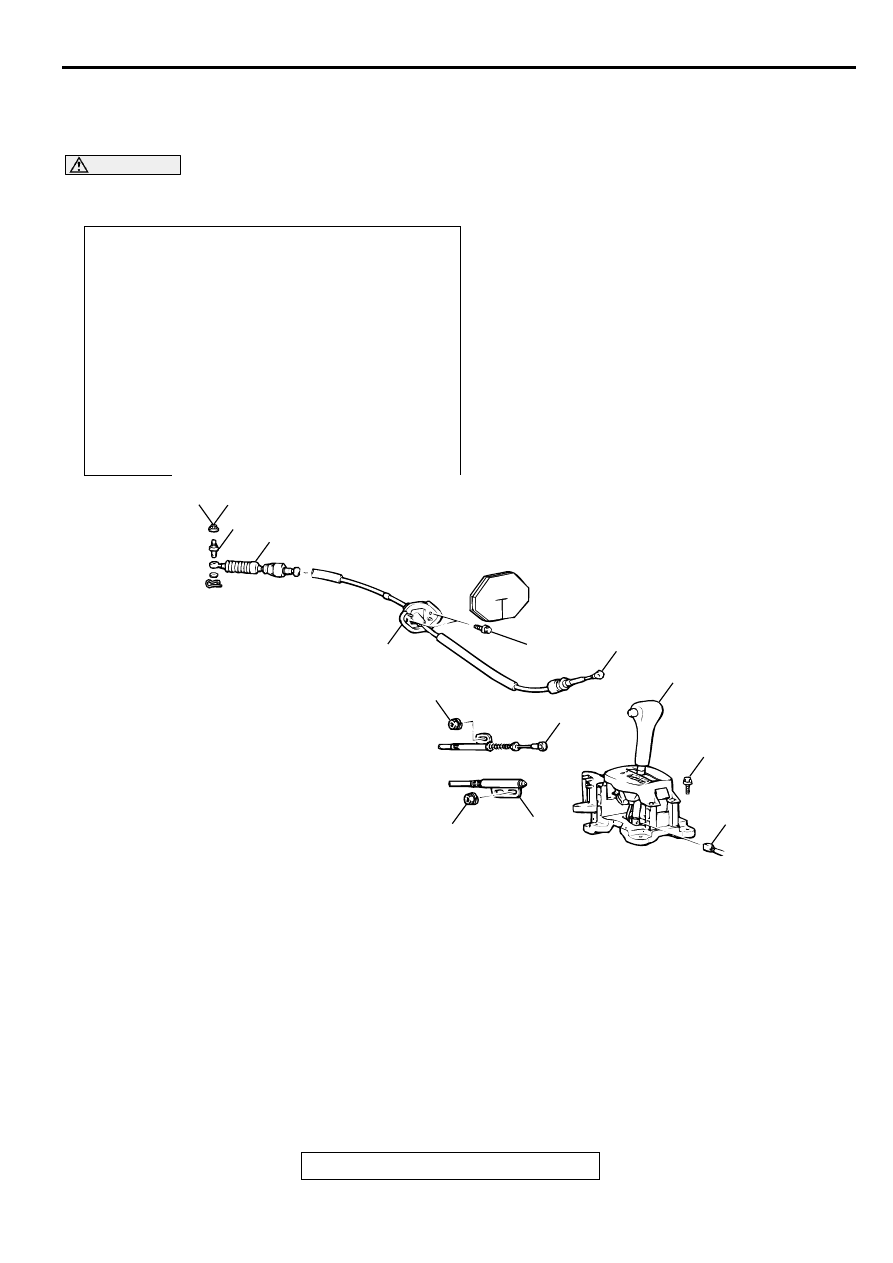

TRANSAXLE CONTROL

TSB Revision

AUTOMATIC TRANSAXLE

23A-284

TR A N SA XLE C O N TR O L

REMOVAL AND INSTALLATION

M1231006600079

CAUTION

When removing and installing the transmission control cable and shift lock cable unit, be careful not
to impact the SRS-ECU.

Pre-removal and Post-installation Operation

•

Air Cleaner Assembly Removal and Installation (Refer to
GROUP 15

P.15-4

.)

•

Battery and Battery Tray Removal and Installation (Refer
to GROUP 54A

P.54A-8

.)

•

Front Driver's Side Under Cover Removal and Installation
(Refer to GROUP 52A, Instrument Panel

P.52A-4

.)

•

Floor Console Box Removal and Installation (Refer to
GROUP 52A

P.52A-4

.)

•

Selector Lever Operation Check (Refer to

P.23A-282

.)

<Post-installation>

•

Key Interlock Mechanism Check (Refer to

P.23A-282

.)

<Post-installation>

•

Shift Lock Mechanism Check (Refer to

P.23A-283

.)

<Post-installation>

AC004083AB

11 N·m
97 in-lb

1

2

4

5

11 N·m
97 in-lb

3

6

7

11 N·m
97 in-lb

11 N·m
97 in-lb

11 N·m
97 in-lb

9

8

TRANSAXLE CONTROL CABLE
ASSEMBLY REMOVAL STEPS

>>C<<

1.

NUT

2.

ADJUSTER

3.

TRANSAXLE CONTROL CABLE
ASSEMBLY CONNECTION
(SELECTOR LEVER ASSEMBLY
SIDE)

4.

TRANSAXLE CONTROL CABLE
ASSEMBLY (TRANSAXLE SIDE)

•

HEATER/COOLER UNIT (REFER
TO GROUP 55, HEATER/COOLER
UNIT, HEATER CORE AND
EVAPORATOR

P.55-30

.)

5.

TRANSAXLE CONTROL CABLE
ASSEMBLY

TRANSAXLE CONTROL CABLE
ASSEMBLY REMOVAL STEPS

TRANSAXLE CONTROL

TSB Revision

AUTOMATIC TRANSAXLE

23A-285

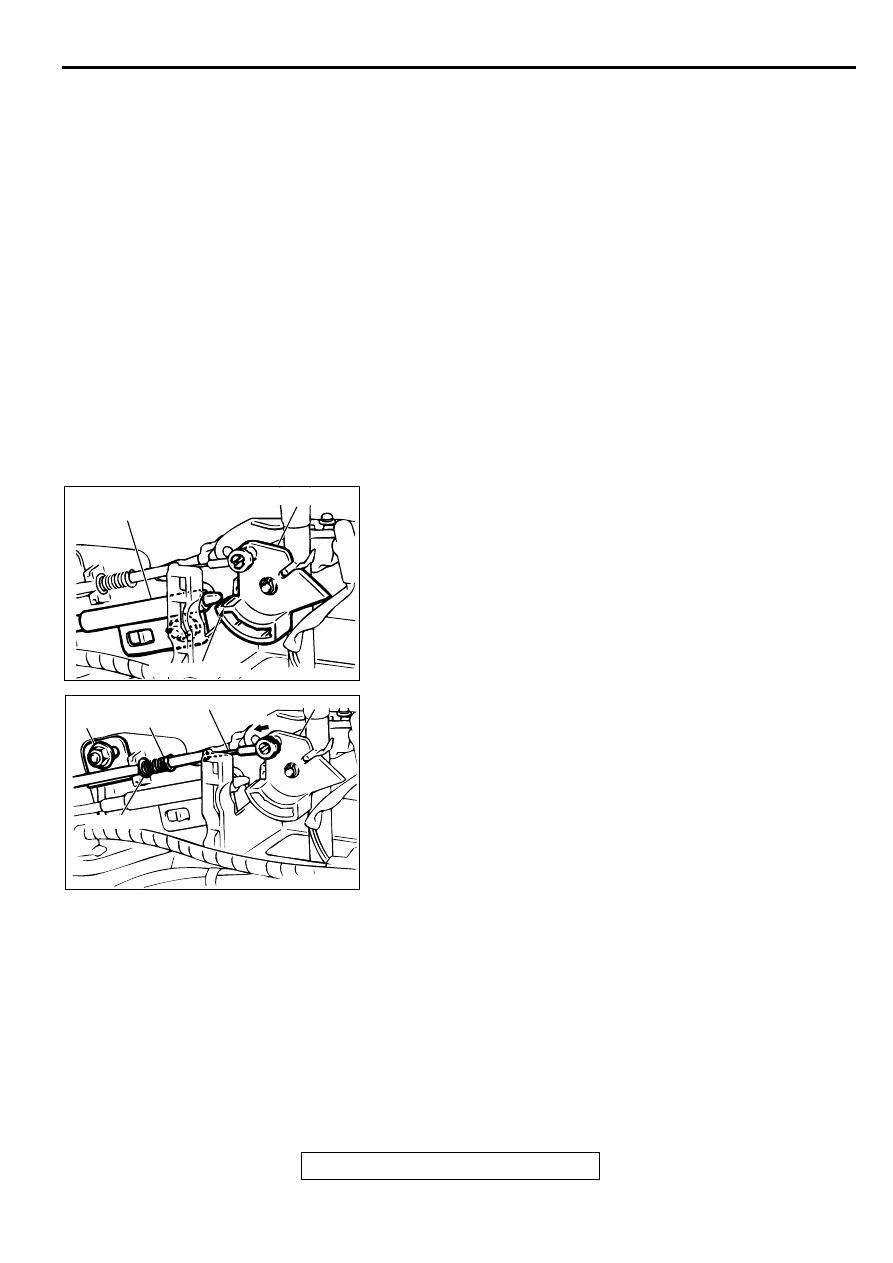

INSTALLATION SERVICE POINT

>>A<< SHIFT LOCK CABLE (SELECTOR LEVER SIDE)
INSTALLATION
1. Place the selector lever in position "P."
2. Fasten the shift lock cable at the position where the end of

the shift lock cable is positioned above the red marking.

>>B<< KEY INTERLOCK CABLE (SELECTOR LEVER SIDE)
INSTALLATION
1. Install the key interlock cable on the lock cam.

2. Install the spring and washer of the key interlock cable as

shown.

3. While lightly pushing the cable coupling portion of the lock

cam in the direction A, tighten the nut to the specified
torque.

Tightening torque: 11 N

⋅⋅⋅⋅

m (97 in-lb)

>>C<< NUT INSTALLATION
1. Put the selector lever in the "N" position.

SELECTOR LEVER ASSEMBLY
REMOVAL STEPS

3.

TRANSAXLE CONTROL CABLE
ASSEMBLY CONNECTION
(SELECTOR LEVER ASSEMBLY
SIDE)

>>B<<

6.

KEY INTERLOCK CABLE
CONNECTION (SELECTOR
LEVER SIDE)

>>A<<

7.

SHIFT LACK CABLE
CONNECTION (SELECTOR
LEVER SIDE)

8.

A/T SELECTOR LEVER POSITION
ILLUMINATION LIGHT
CONNECTOR

9.

SELECTOR LEVER ASSEMBLY

AC004080AC

SHIFT LOCK CABLE

LOCK CAM

RED MARKING

AC004081AC

KEY INTERLOCK CABLE

NUT

SPRING

A

LOCK CAM

WASHER

TRANSAXLE CONTROL

TSB Revision

AUTOMATIC TRANSAXLE

23A-286

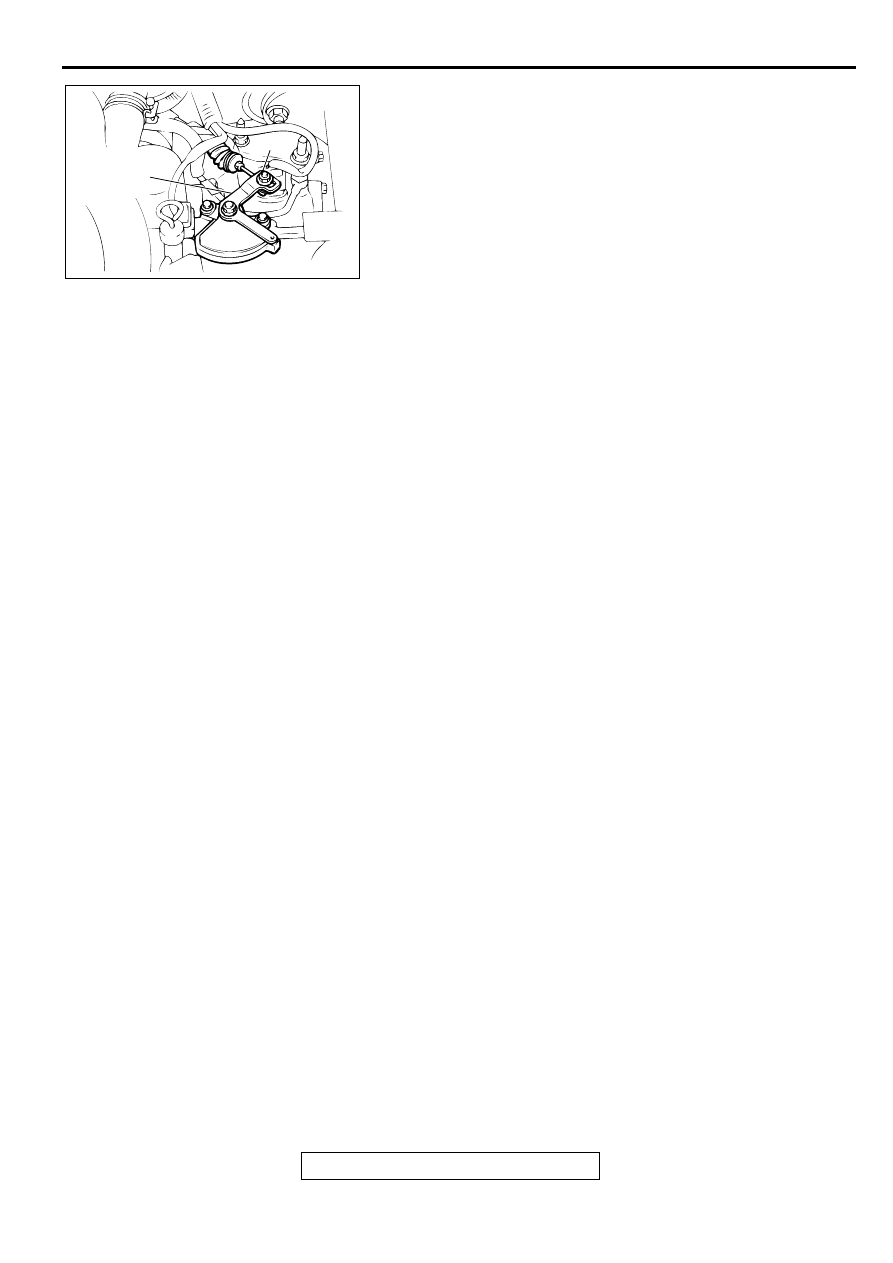

2. Loosen the nut. Gently pull the transaxle control cable in the

direction of the arrow until the cable is taut. Tighten the nut
at the specified torque.

Tightening torque: 11 N

⋅⋅⋅⋅

 m (97 in-lb)

INSPECTION

M1231006700065

Check the cable assembly for function and for damage.

AC001632AB

MANUAL
CONTROL
LEVER

NUT
