DISASSEMBLY AND ASSEMBLY

TSB Revision

AUTOMATIC TRANSAXLE

23A-287

D ISASSEM BLY AN D A SSEM BLY

M1231006800073

AC004084AB

5

6

11

9

8

7

10

4

1

2

3

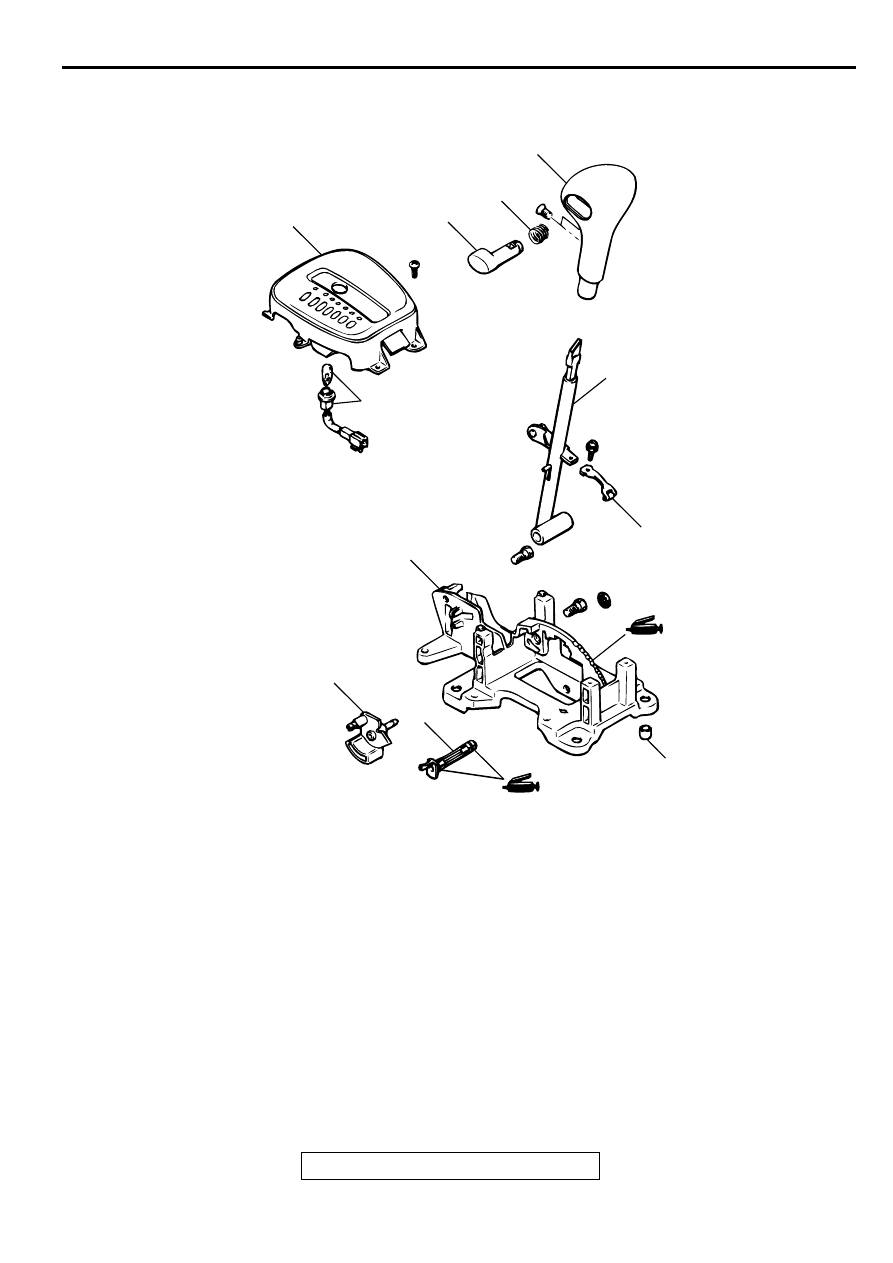

REMOVAL STEPS

1.

PUSH BUTTON

2.

SPRING

3.

SHIFT KNOB

4.

INDICATOR PANEL ASSEMBLY

5.

SHAFT

6.

LOCK CAM

7.

LEVER SUB ASSEMBLY

8.

DETENT SPRING

9.

PIPE

10. POSITION INDICATOR LAMP

ASSEMBLY

11. BASE BRACKET

REMOVAL STEPS (Continued)

A/T KEY INTERLOCK AND SHIFT LOCK MECHANISMS

TSB Revision

AUTOMATIC TRANSAXLE

23A-288

A /T K EY IN TER LO C K  A N D  SH IFT LO C K  M EC H A N ISM S

REMOVAL AND INSTALLATION

M1232001200068

CAUTION

When removing and installing the transmission control cable and shift lock cable unit, be careful not
to impact the SRS-ECU.

Pre-removal and Post-installation Operation

Floor Console Removal and Installation (Refer to GROUP
52A, Floor Consol

P.52A-11

.)

² Key Interlock Mechanism Check (Refer to

P.23A-282

.)

<Post-installation>

² Shift Lock Mechanism Check (Refer to

P.23A-283

.)

<Post-installation>

AC00485AB

1

6

9

5

3

2

4

8

7

N

10

11 N·m
97 in-lb

11 N·m
97 in-lb

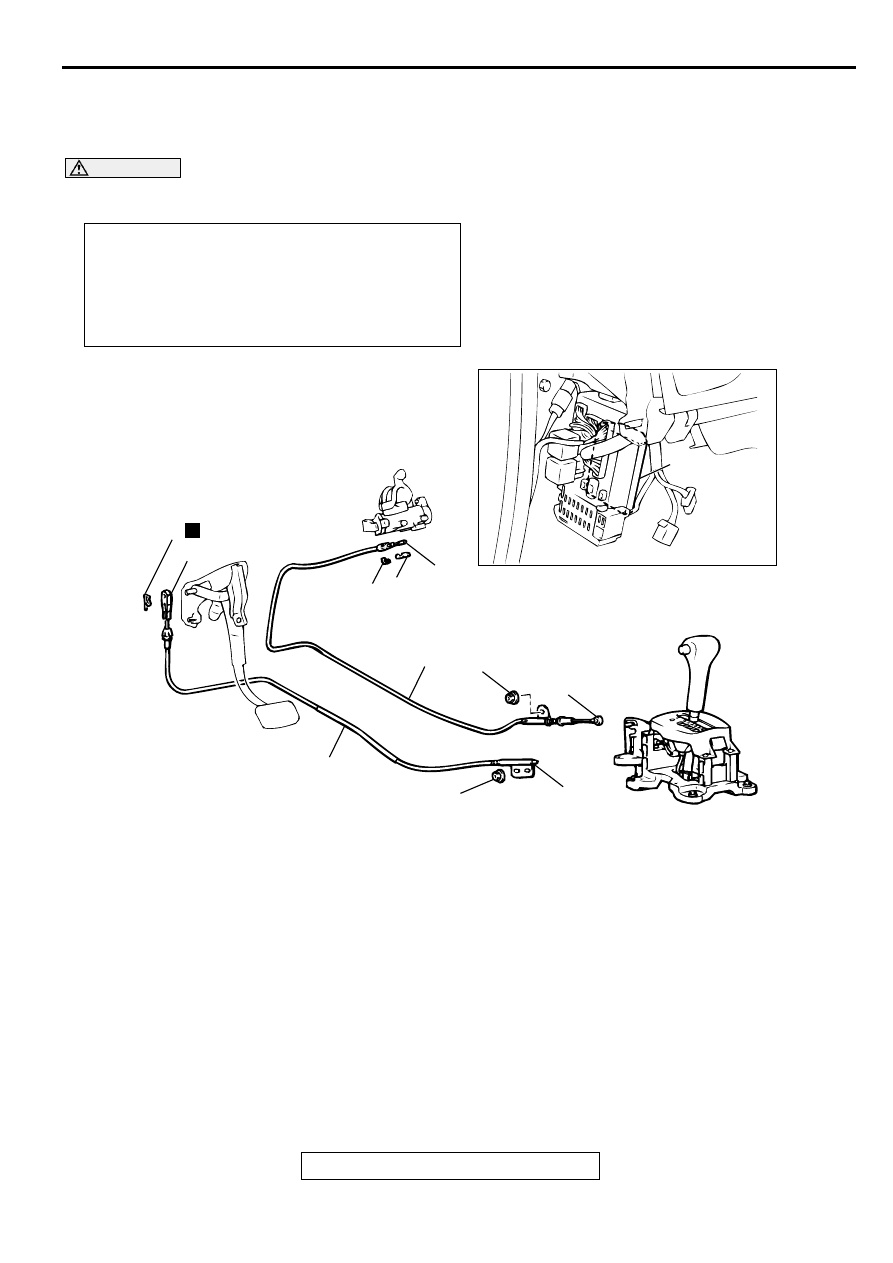

KEY INTERLOCK CABLE
REMOVAL STEPS

>>C<<

1.

KEY INTERLOCK CABLE
CONNECTION (SELECTOR
LEVER SIDE)

LOWER COLUMN COVER
(REFER TO GROUP 37A,
STEERING WHEEL AND SHAFT

P.37A-20

.)

2.

COVER

>>B<<

3.

KEY INTERLOCK CABLE
CONNECTION (STEERING LOCK
CYLINDER SIDE)

4.

SLIDER

5.

KEY INTERLOCK CABLE

SHIFT LOCK CABLE
REMOVAL STEPS

>>A<<

6.

SHIFT LOCK CABLE
CONNECTION (SELECTOR
LEVER SIDE)

7.

COTTER PIN

8.

SHIFT LOCK CABLE
CONNECTION (BRAKE PEDAL
SIDE)

9.

SHIFT LOCK CABLE

ETACS-ECU REMOVAL

10. ETACS-ECU

A/T KEY INTERLOCK AND SHIFT LOCK MECHANISMS

TSB Revision

AUTOMATIC TRANSAXLE

23A-289

INSTALLATION SERVICE POINTS

>>A<< SHIFT LOCK CABLE (SELECTOR LEVER SIDE)
INSTALLATION
1. Place the selector lever in position "P."
2. Fasten the shift lock cable at the position where the end of

the shift lock cable is positioned above the red marking.

>>B<< KEY INTERLOCK CABLE (STEERING LOCK
CYLINDER SIDE) INSTALLATION
Turn the ignition key to the "LOCK" (OFF) position and install
the key interlock cable.

>>C<< KEY INTERLOCK CABLE (SELECTOR LEVER SIDE)
INSTALLATION

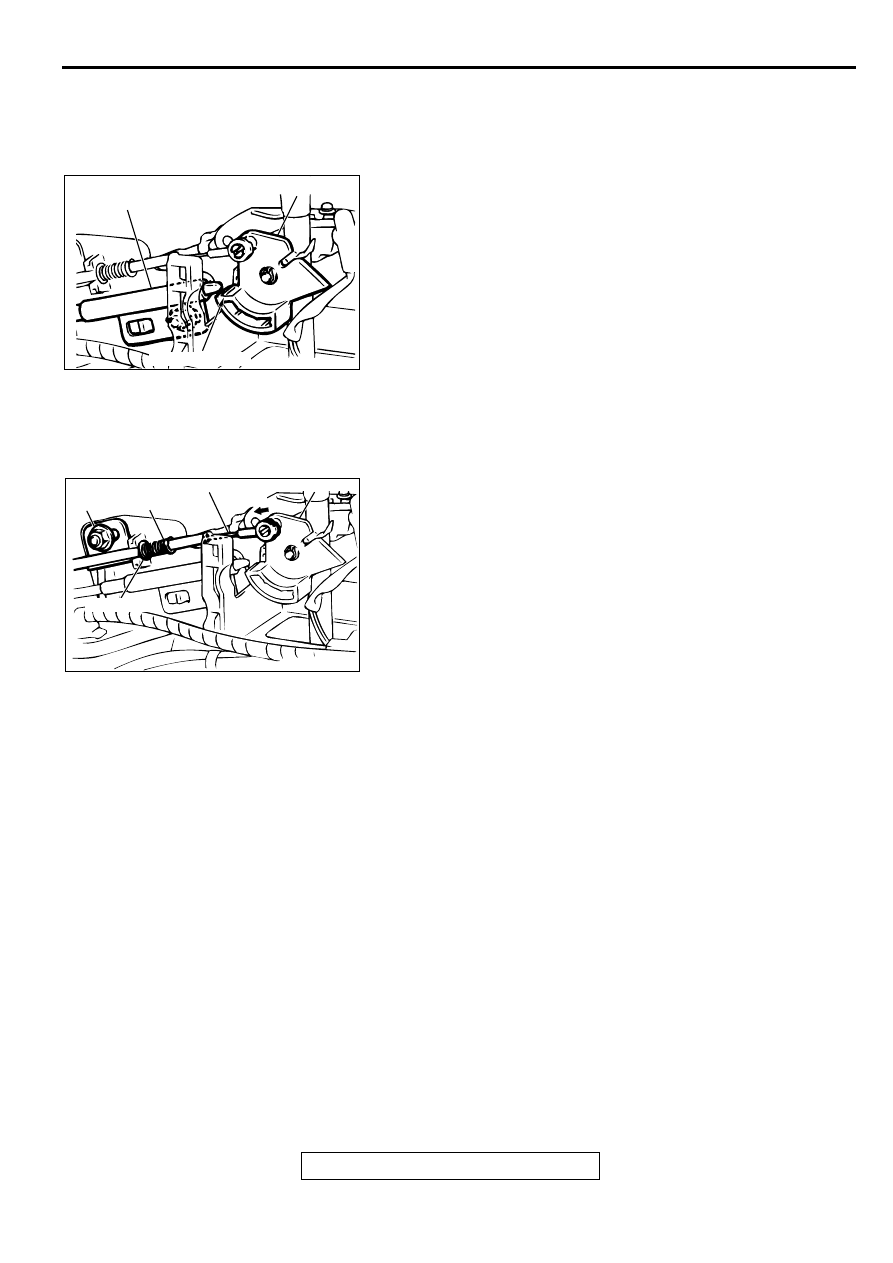

1. Install the key interlock cable on the lock cam.

2. Install the spring and washer of the key interlock cable as

shown.

3. While lightly pushing the cable coupling portion of the lock

cam in the direction A, tighten the locking nut to the
specified torque.

Tightening torque: 11 N

⋅⋅⋅⋅

m (97 in-lb)

 INSPECTION

M1232001300065

Check the cable assembly for function and for damage.

AC004080AC

SHIFT LOCK CABLE

LOCK CAM

RED MARKING

AC004081AC

KEY INTERLOCK CABLE

NUT

SPRING

A

LOCK CAM

WASHER

TRANSAXLE ASSEMBLY

TSB Revision

AUTOMATIC TRANSAXLE

23A-290

TR A N SAXLE A SSEM B LY

REMOVAL AND INSTALLATION

M1231005700084

CAUTION

*

: Indicates parts which should be temporarily tightened, and then fully tightened after placing the

vehicle horizontally and loading the full weight of the engine on the vehicle body.

Pre-removal Operation

Transmission Fluid Draining (Refer to GROUP 00,
Maintenance Service

 Automatic Transmission Fluid

P.54A-8

.)

Under Cover Removal

Battery and Battery Tray Removal (Refer to GROUP 54A,
Battery

P.54A-8

.)

Air Cleaner Assembly Removal (Refer to GROUP 15, Air
Cleaner

P.15-4

.)

Post-installation Operation

Air Cleaner Assembly Installation (Refer to GROUP 15,
Air Cleaner

P.15-4

.)

Battery and Battery Tray Installation (Refer to GROUP
54A, Battery

P.54A-8

.)

Under Cover Installation

Transmission Fluid Supplying (Refer to GROUP 00, Main-
tenance Service

 Automatic Transmission Fluid

P.15-4

.)

Selector Lever Operation Check (Refer to

P.23A-282

.)

Speedometer Operation Check (Refer to GROUP 54A,
Combination Meter

 On-vehicle Service

 Speedometer

Check

P.54A-62

.)

AC001637AB

<2.4L ENGINE>

10

11

11

48 N·m
36 ft-lb

9

8

30 N·m
23 ft-lb

4.9 N·m
44 in-lb

83 N·m*
61 ft-lb*

57 N·m
42 ft-lb

7

6

5

4

3

2

9

48 N·m
36 ft-lb

1

12 N·m
102 in-lb

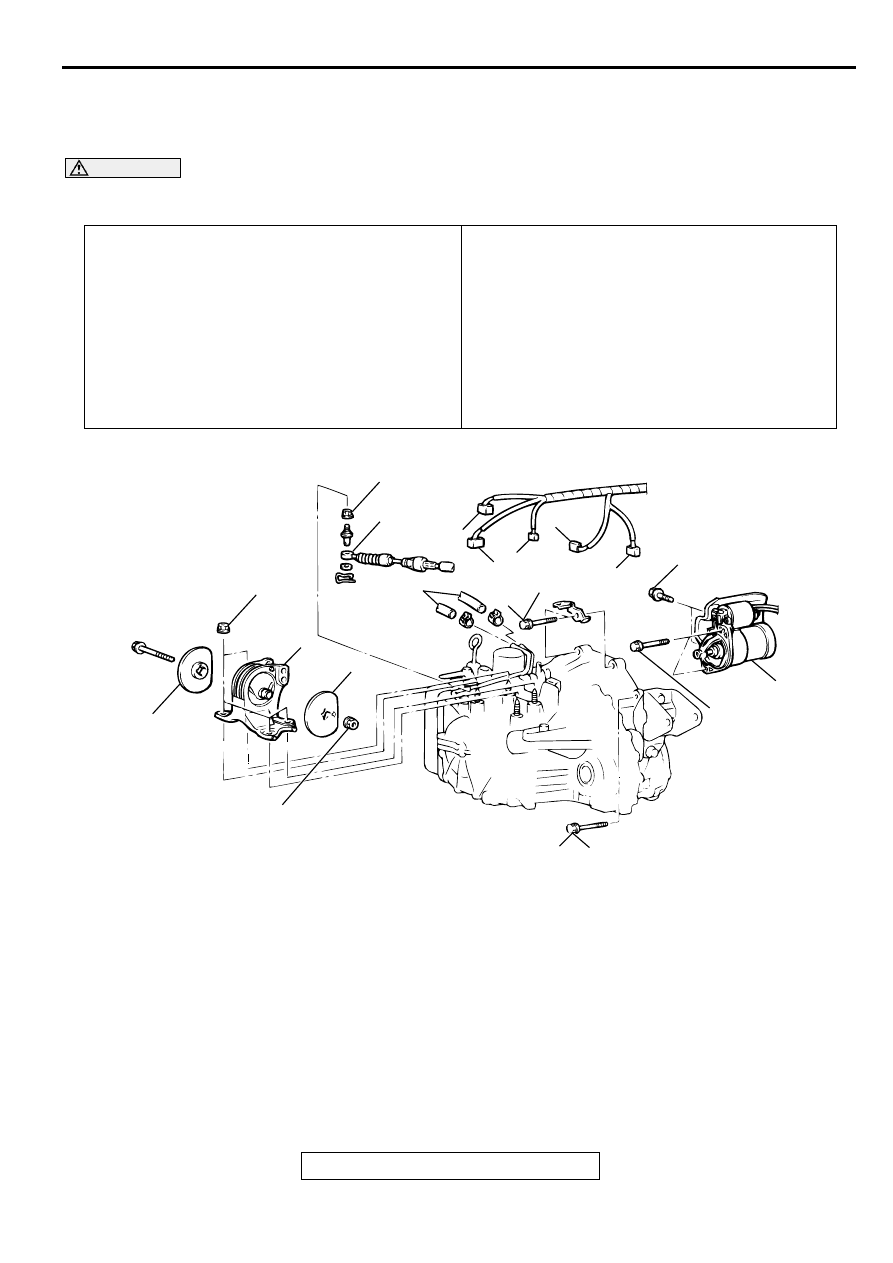

REMOVAL STEPS

1.

TRANSAXLE CONTROL CABLE
CONNECTION

2.

TRANSAXLE OIL COOLER
HOSES CONNECTION

3.

PARK/NEUTRAL SOLENOID
VALVE ASSEMBLY CONNECTOR

4.

A/T CONTROL SOLENOID VALVE
ASSEMBLY CONNECTOR

5.

INPUT SHAFT SPEED SENSOR
CONNECTOR

6.

OUTPUT SHAFT SPEED
SENSOR CONNECTOR

7.

VEHICLE SPEED SENSOR
CONNECTOR

<<A>>

8.

STARTER MOTOR

9.

TRANSAXLE ASSEMBLY UPPER
PART COUPLING BOLTS

<<B>>

10. TRANSAXLE MOUNT BRACKET

>>B<<

11. TRANSAXLE MOUNT STOPPER

<<C>>

ENGINE ASSEMBLY
SUPPORTING

REMOVAL STEPS (Continued)
