MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-137

STEP 1. Using scan tool MB991502, check data list item 59:
Heated Oxygen Sensor (rear).

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.

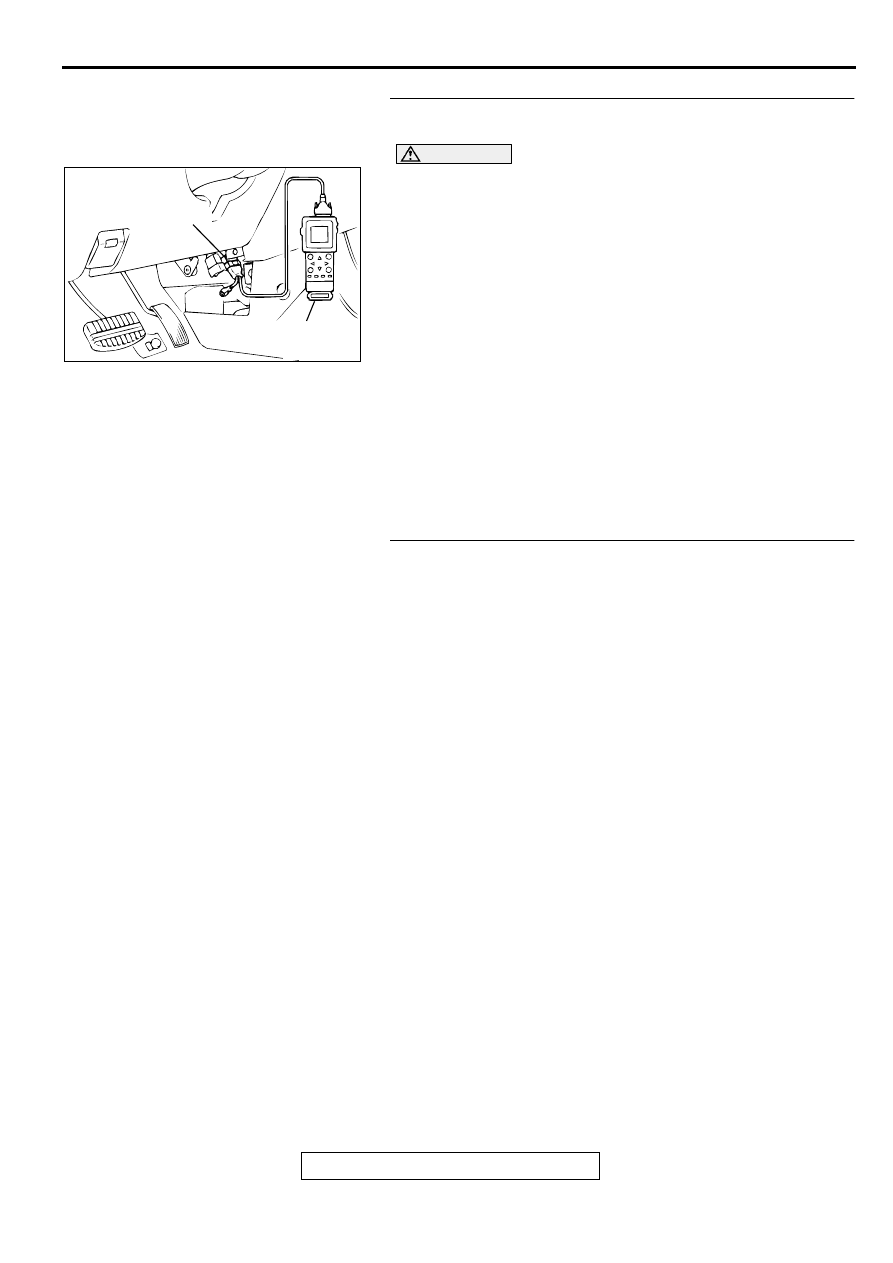

(1) Connect scan tool MB991502 to the data link connector.
(2) Start the engine and run at idle.
(3) Set scan tool MB991502 to the data reading mode for item

59, Heated Oxygen Sensor (rear).

(4) Warm up the engine.

•

After increasing the output voltage 0.15 volts or more by
the engine revving, finish it. Then confirm that the output
voltage reduces to 0.15 volts or less within 3 seconds.

(5) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : It can be assumed that this malfunction is intermittent.

Refer to GROUP 00, How to Use Troubleshooting/
Inspection Service Points(

P.00-8

).

NO :  Replace the heated oxygen sensor (rear). Then go to

Step 2.

STEP 2. Test the OBD-II drive cycle.
(1) Carry out a test drive with the drive cycle pattern. Refer to,

Procedure 6

−

 Other Monitor(

P.13A-5

).

(2) Check the diagnostic trouble code (DTC).

Q: Is the DTC P0139 is output?

YES : Retry the troubleshooting.
NO :  The inspection is complete.

AC003081 AB

16 PIN

MB991502

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-138

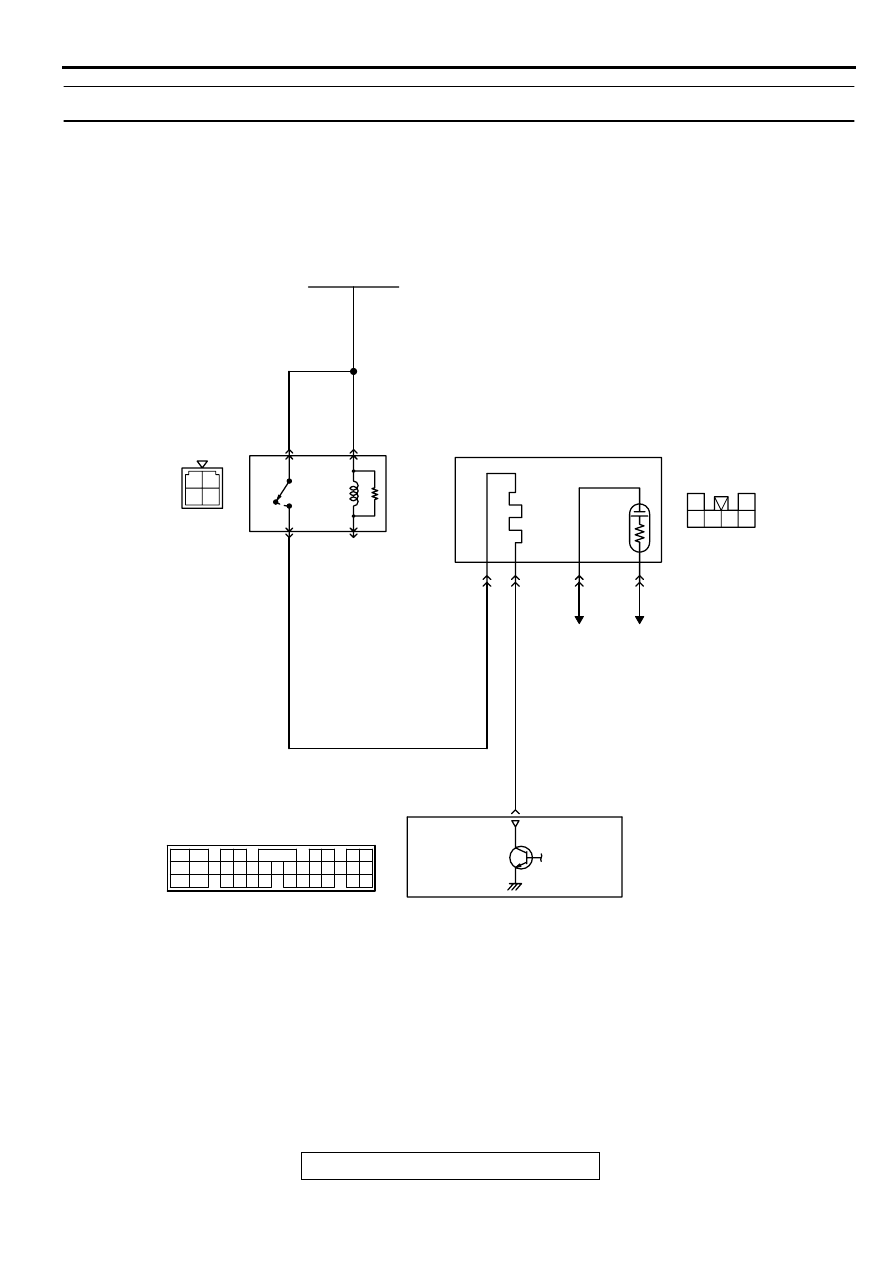

DTC P0141: O

2

  Sensor Heater Circuit Malfunction (sensor 2)

AK000467

5 6

3 4

3 4

1 2

2

1

RED-

WHITE

RED-

WHITE

RED-

WHITE

RED

BLUE-RED

BATTERY

A-21X

MFI
RELAY

HEATED OXYGEN
SENSOR(REAR)

    C-19
MU801448

TO ECM
OR PCM

TO ECM
OR PCM

1

2

3

3

4

4

5

6

POWERTRAIN CONTROL
MODULE(PCM)

26

      C-39
(MU803784)

2

3 4

5 6

7 8

9

11 12 13 14 15 16 17 18 19 20

30

21 22 23

24 25

26 27 28 29

3132 33

34 35

1

10

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-139

CIRCUIT OPERATION

•

Power is supplied from the MFI relay (terminal 1)
to the heated oxygen sensor (rear) heater.

•

The PCM (terminal 26) controls continuity to the
heated oxygen sensor (rear) heater by turning
the power transistor in the PCM "ON" and "OFF".

BACKGROUND

•

The PCM checks whether the heater current is
within a specified range when the heater is
energized.

DTC SET CONDITIONS

Check Conditions

•

Engine coolant temperature is higher than 20

°

 C

(68

°

 F).

•

While the heated oxygen sensor (rear) heater is
on.

•

Battery positive voltage is at between 11 and 16
volts.

Judgment Criteria

•

Heater current of the heated oxygen sensor
(rear) heater has continued to be lower than 0.2
ampere or higher than 3.5 ampere for 6 seconds.

•

Only one monitor during one drive cycle

TROUBLESHOOTING HINTS (The most likely
causes for this code to be set are:)

•

Open or shorted heated oxygen sensor (rear)
heater circuit.

•

Open circuit in heated oxygen sensor (rear)
heater.

•

PCM failed.

DIAGNOSIS

Required Special Tools
MB991658: Test Harness

AC002318

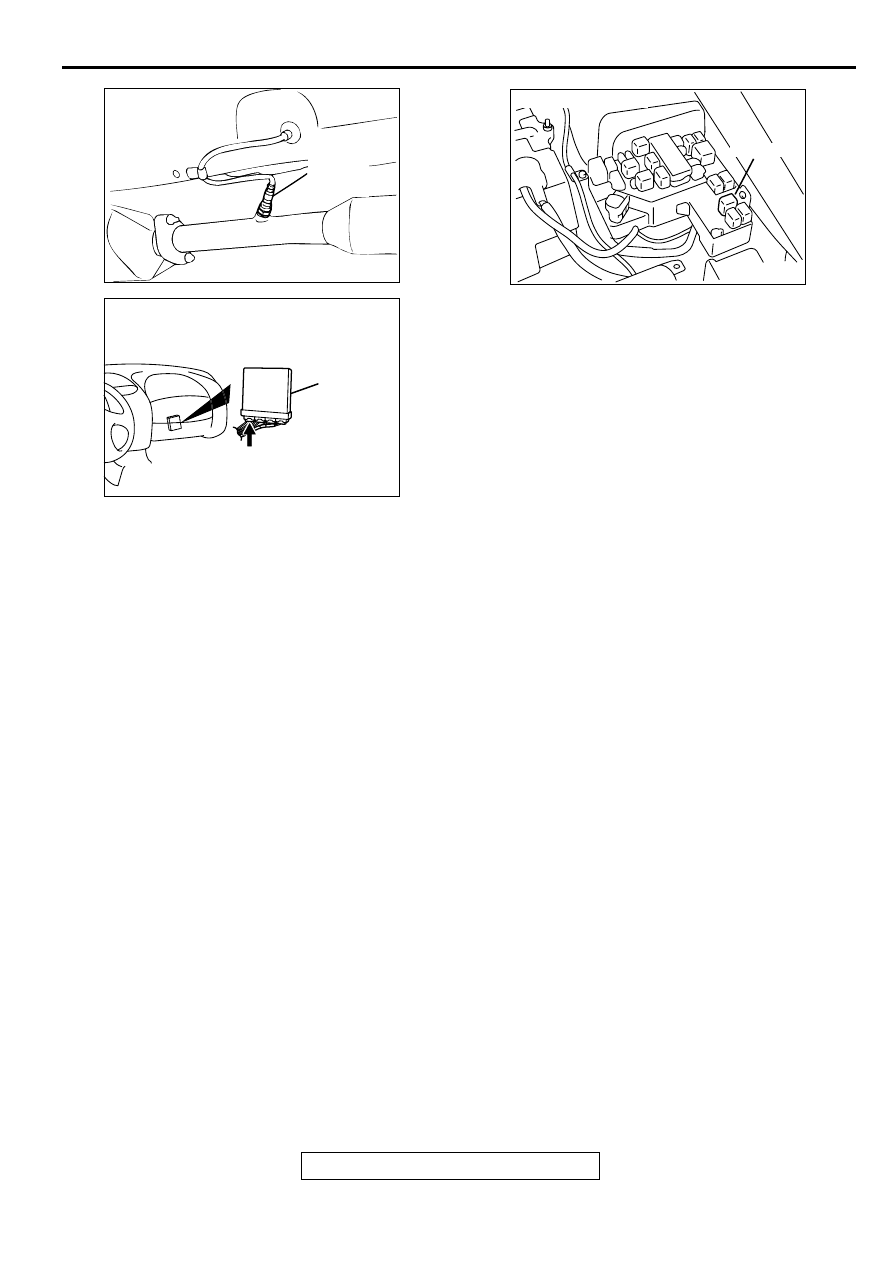

CONNECTOR:C-19

HEATED
OXYGEN
SENSOR
(REAR)

AC

AK000280

CONNECTOR : C-39

PCM

AW

AK000555AB

CONNECTOR : A-21X

MFI RELAY

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-140

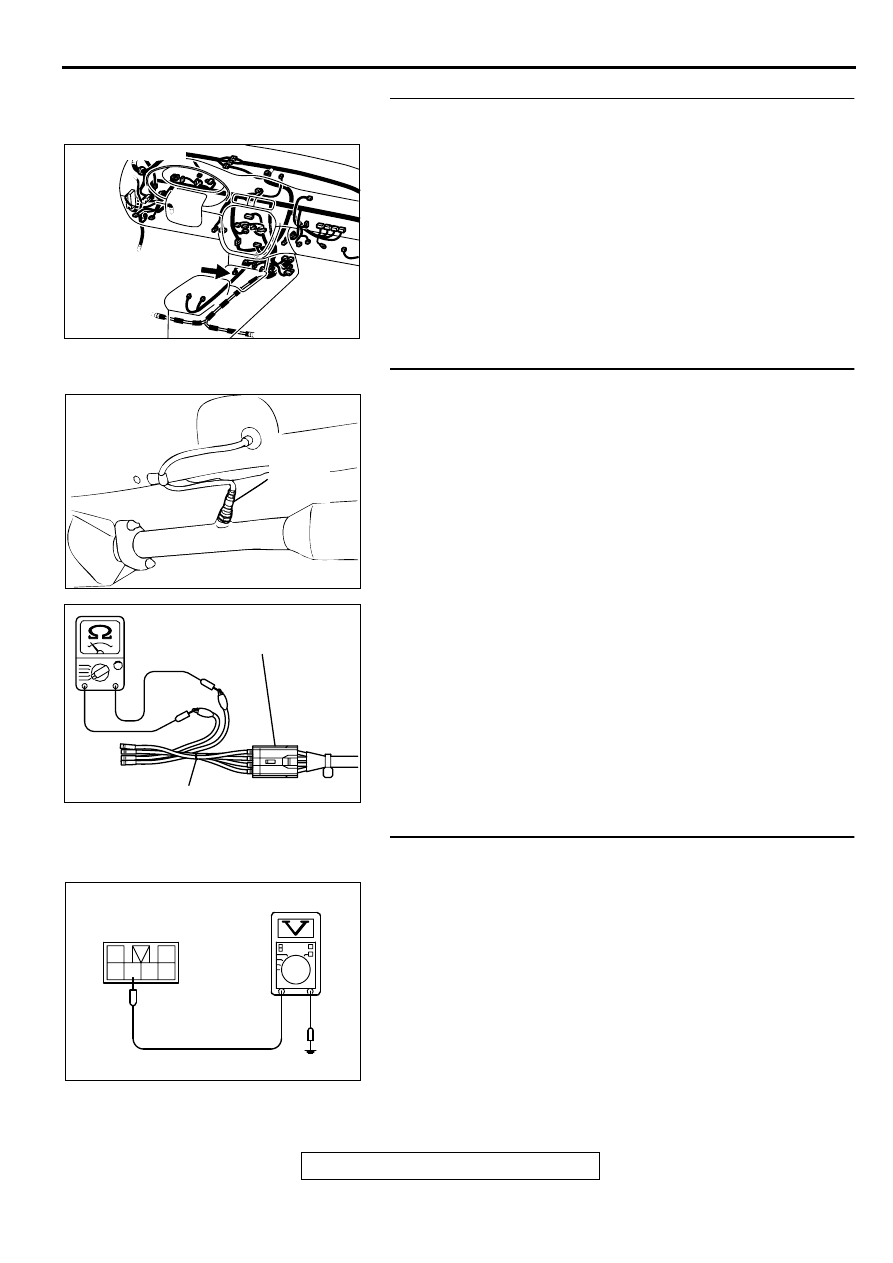

STEP 1. Check connector C-19 at the heated oxygen
sensor (rear) for damage.
Q: Is the connector in good condition?

YES : Go to Step 2.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 12.

STEP 2. Check the heated oxygen sensor (rear).
(1) Disconnect heated oxygen sensor (rear) connector C-19

and connect test harness special tool, MB991658, to the
connector on the heated oxygen (rear) sensor side.

(2) Measure the resistance between heated oxygen sensor

connector terminal 5 and terminal 6.

Standard value: 11

−−−−

 18 ohm [at 20

°°°°

C (68

°°°°

 F)]

Q: Is the resistance normal?

YES : Go to Step 3.
NO :  Replace the heated oxygen sensor (rear). Then go to

Step 12.

STEP 3. Check the power supply voltage at heated oxygen
sensor (rear) harness side connector C-19.
(1) Disconnect the connector C-19 and measure at the harness

side.

(2) Turn the ignition switch to the "ON" position.
(3) Measure the voltage between terminal 5 and ground.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 5.
NO :  Go to Step 4.

AK000558AB

CONNECTOR:C-19

AC002318

CONNECTOR:C-19

HEATED
OXYGEN
SENSOR
(REAR)

AC

AK000121AB

HEATED OXYGEN SENSOR
EQUIPMENT SIDE CONNECTOR

MB991658

AK000322

C-19 HARNESS SIDE
CONNECTOR

1

2

3

6

4

5

AC
