A/T KEY INTERLOCK AND SHIFT LOCK MECHANISMS

TSB Revision

AUTOMATIC TRANSAXLE

23A-386

REMOVAL SERVICE POINTS

.

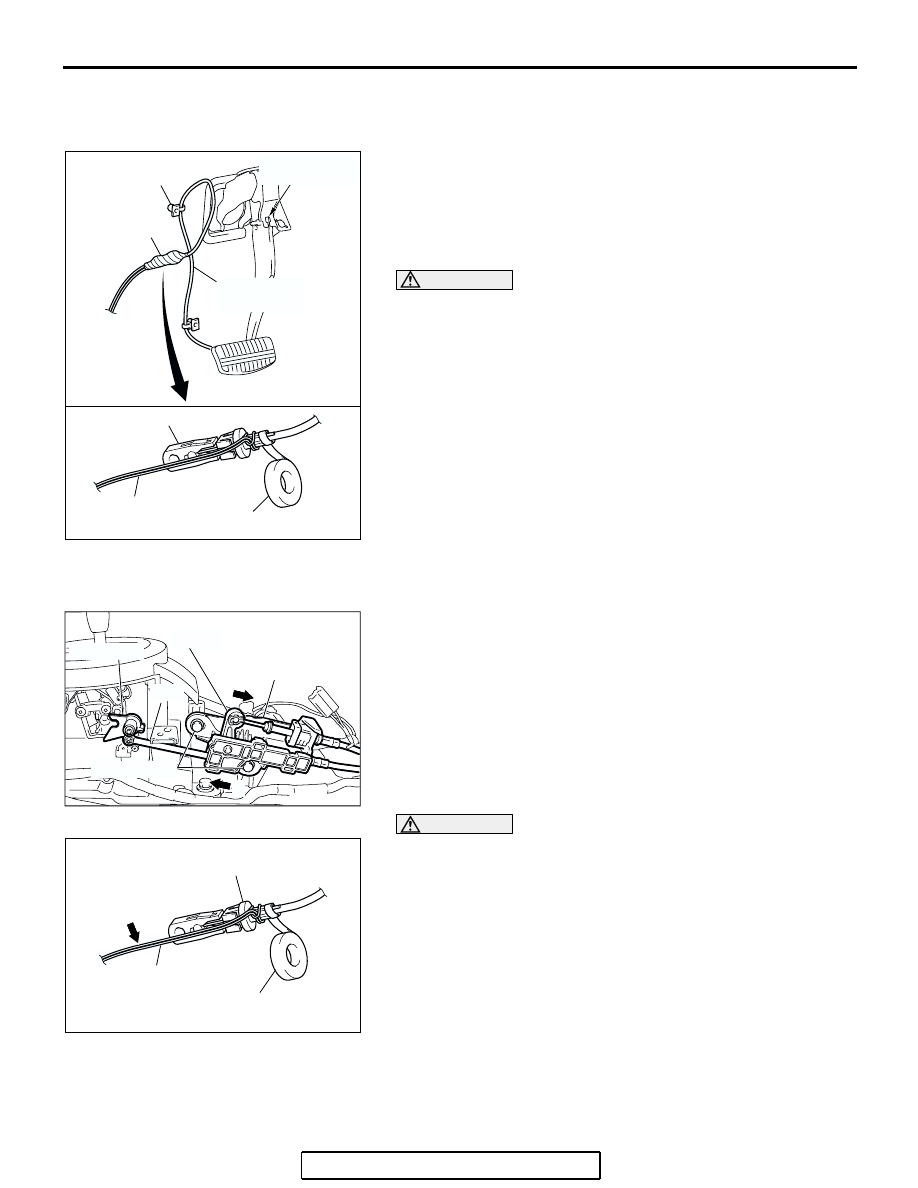

<<A>> SHIFT LOCK CABLE UNIT REMOVAL

Remove the shift lock cable from vehicles as follows to config-

ure it easily upon assembling.
1. Remove the shift lock cable unit from the brake pedal

bracket.

2. Remove the shift lock cable unit clip.
3. Bind up the cap of shift lock cable unit with a string.

CAUTION

Bind up it securely so that the string will not loosen.
4. Wind a plastic tape around the string bound to the shift lock

cable unit.

5. To remove the shift lock cable unit pull it slowly and thread

the string behind the heater unit.

INSTALLATION SERVICE POINTS

.

>>A<< SHIFT LOCK CABLE UNIT INSTALLATION

1. Selector lever to "P" position.
2. Turn the ignition key to "LOCK" (OFF) position.
3. Install the rod of the shift lock cable unit to the lock cam,

push the lever in direction A, push the shift lock cable unit in

direction B and tighten the fixing bolt at the standard torque.

Tightening torque: 5.0

± 1.0 N⋅m (44 ± 9 in-lb)

4. Check the selector lever operation. (Refer to

P.23A-377

)

.

>>B<< SHIFT LOCK CABLE UNIT (BRAKE PEDAL

SIDE) INSTALLATION

CAUTION

When threading the shift lock cable unit behind the heater
unit, wind a plastic tape around it up to the arrow as shown
so that the shift lock cable unit will not be bent.
1. Bind up the cap of new shift lock cable unit with the string

threaded behind the heater unit when removing and wind a

plastic tape around it.

2. Pull the string slowly and thread the shift lock cable unit

behind the heater unit.

3. Install the shift lock cable unit clip.
4. Remove the string and the plastic tape from the shift lock

cable unit, and then install the shift lock cable unit to the

brake pedal bracket.

INSPECTION

M1231030000102

Check the cable assembly for function and for damage.

AC308441AB

PLASTIC TAPE

SHIFT LOCK
CABLE UNIT CLIP

SHIFT LOCK
CABLE UNIT

BRAKE PEDAL
BRACET

SHIFT LOCK CABLE UNIT

STRING

PLASTIC TAPE

AC308762

SHIFT LOCK
CABLE UNIT

AC

LOCK CAM

LEVER

FIXING BOLT

ROD

A

B

AC308449AB

NEW SHIFT LOCK CABLE UNIT

STRING

PLASTIC TAPE

TRANSAXLE ASSEMBLY

TSB Revision

AUTOMATIC TRANSAXLE

23A-387

TRANSAXLE ASSEMBLY

REMOVAL AND INSTALLATION

M1231005700448

<F4A4B>

CAUTION

*

: Indicates parts which should be temporarily tightened, and then fully tightened after placing the

vehicle horizontally and loading the full weight of the engine on the vehicle body.

Pre-installation Operation
• Front Under Cover, Side Under Cover Removal

• Engine Coolant Draining (Refer to GROUP 14, On-vehicle

Service

P.14-7

.)

• Transmission Fluid Draining (Refer to GROUP 00, Main-

tenance Service

− Automatic Transaxle

P.00-53

.)

• Air Cleaner Assembly Removal (Refer to GROUP 15, Air

Cleaner

P.15-4

.)

• Powertrain Control Module (PCM) Removal (Refer to

GROUP 13A

P.13A-1140

.)

• Battery and Battery Tray Removal

• Front Exhaust Pipe Removal (Refer to GROUP 15,

Exhaust Pipe and Main Muffler

P.15-20

.)

Post-installation Operation
• Front Exhaust Pipe Installation (Refer to GROUP 15,

Exhaust Pipe and Main Muffler

P.15-20

.)

• Battery and Battery Tray Installation

• Powertrain Control Module (PCM) Installation (Refer to

GROUP 13A

P.13A-1140

.)

• Air Cleaner Assembly Installation (Refer to GROUP 15,

Air Cleaner

P.15-4

.)

• Transmission Fluid Supplying (Refer to GROUP 00, Main-

tenance Service

− Automatic Transaxle

P.00-53

.)

• Engine Coolant Supplying (Refer to GROUP 14, On-vehi-

cle Service

P.14-7

.)

• Front Under Cover, Side Under Cover Installation

• Selector Lever Operation Check (Refer to

P.23A-377

.)

• Speedometer Operation Check (Refer to GROUP 54A,

Combination Meter

− On-vehicle Service − Speedometer

Check

P.54A-102

.)

• Front Wheel Alignment Check and Adjustment (Refer to

GROUP 33, On-vehicle Service

− Front Wheel Alignment

Check and Adjustment

P.33-6

.)

TRANSAXLE ASSEMBLY

TSB Revision

AUTOMATIC TRANSAXLE

23A-388

AC306157

7

N

8

226 ± 29 N·m
167 ± 21 ft-lb

65 ± 6 N·m
48 ± 4 ft-lb

12

N

10

9

N

14

16

21

2

1

30 ± 3 N·m
23 ± 2 ft-lb

3

4

5

6

N

17

N

19

AD

23

48 ± 6 N·m
36 ± 4 ft-lb

23 ± 3 N·m
17 ± 2 ft-lb

29 ± 4 N·m
21 ± 3 ft-lb

48 ± 7 N·m
36 ± 5 ft-lb

22

12 ± 2 N·m
107 ± 17 in-lb

13

15

18

20

11

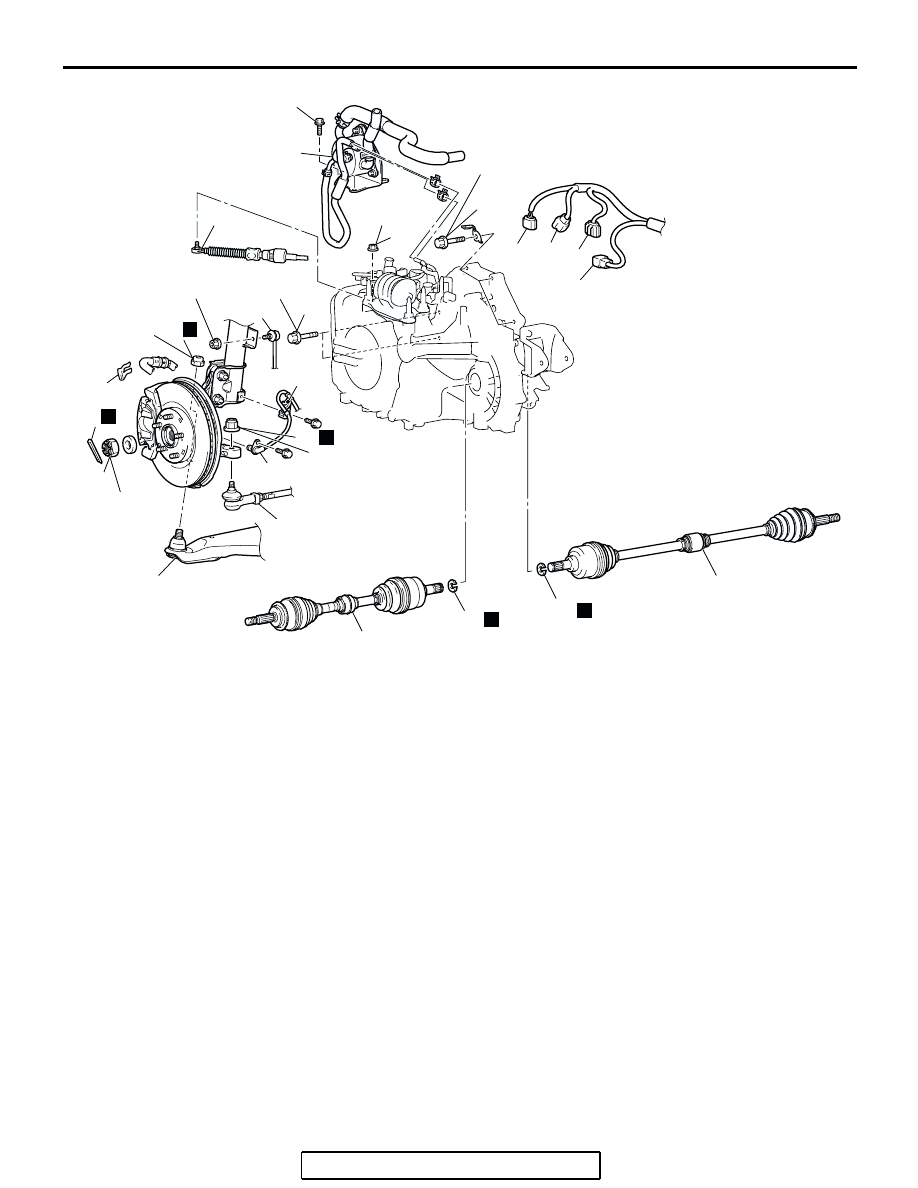

REMOVAL STEPS

>>E<<

1.

ADJUSTING NUT

>>E<<

2.

TRANSAXLE CONTROL  CABLE
CONNECTION

3.

INHIBITOR SWITCH SENSOR
CONNECTOR

4.

A/T CONTROL  SOLENOID VALVE
ASSEMBLY CONNECTOR

5.

INPUT SHAFT SPEED SENSOR
CONNECTOR

6.

OUTPUT SHAFT SPEED
SENSOR CONNECTOR

7.

SPLIT PIN

<<A>> >>D<<

8.

DRIVE SHAFT  NUT

9.

WHEEL SPEED  SENSOR

10. WHEEL SPEED  SENSOR

BRACKET

11. BRAKE HOSE CLAMP
12. STABILIZER LINK CONNECTION

<STRUT SIDE>

13. SELF-LOCKING NUT

(CONNECTION FOR TIE ROD
END)

<<B>>

14. TIE ROD END CONNECTION
15. SELF-LOCKING NUT

(CONNECTION FOR LOWER
ARM BALL JOINT)

<<B>>

16. LOWER ARM BALL  JOINT

CONNECTION

<<C>>

>>C<<

17. DRIVE SHAFT <LH>
18. CIRCLIP

<<C>>

>>C<<

19. DRIVE SHAFT <RH>
20. CIRCLIP
21. ATF WARMER (TRANSMISSION

FLUID COOLER) ASSEMBLY

22. STARTER MOTOR ATTACHING

BOLTS

23. TRANSAXLE ASSEMBLY UPPER

PART COUPLING BOLTS

REMOVAL STEPS (Continued)

TRANSAXLE ASSEMBLY

TSB Revision

AUTOMATIC TRANSAXLE

23A-389

Required Special Tools:

• MB990767: End Yoke Holder

• MB991897: Ball Joint Remover

• MB990242: Puller Shaft Puller

• MB990244: Puller Bar

• MB991354: Puller Body

• MB990998: Front Hub Remover and Installer

• MB991000: Spacer

• MB991527: Hanger

• MB991454: Engine Hanger Balancer (chain)

• MB991895: Engine Hanger

• MB991928: Engine Hanger

• MB991932: Foot (standard)

• MB991933: Foot (short)

• MB991930: Joint (90)

• MB991934: Chain and Hook Assembly

AC306158

83 ± 12 N·m
61 ± 9 ft-lb

83 ± 12 N·m
61 ± 9 ft-lb

58 ± 7 N·m*
43 ± 5 ft-lb*

26

90 ± 10 N·m
67 ± 7 ft-lb

58 ± 7 N·m*
43 ± 5 ft-lb*

9.0 ± 1.0 N·m
80 ± 9 in-lb

49 ± 3 N·m
36 ± 2 ft-lb

25

24

31

48 ± 6 N·m
36 ± 4 ft-lb

58 ± 7 N·m*
43 ± 5 ft-lb*

83 ± 12 N·m*
61 ± 9 ft-lb*

29

29

30

28

27

32

AC

26 ± 5 N·m
19 ± 4 ft-lb

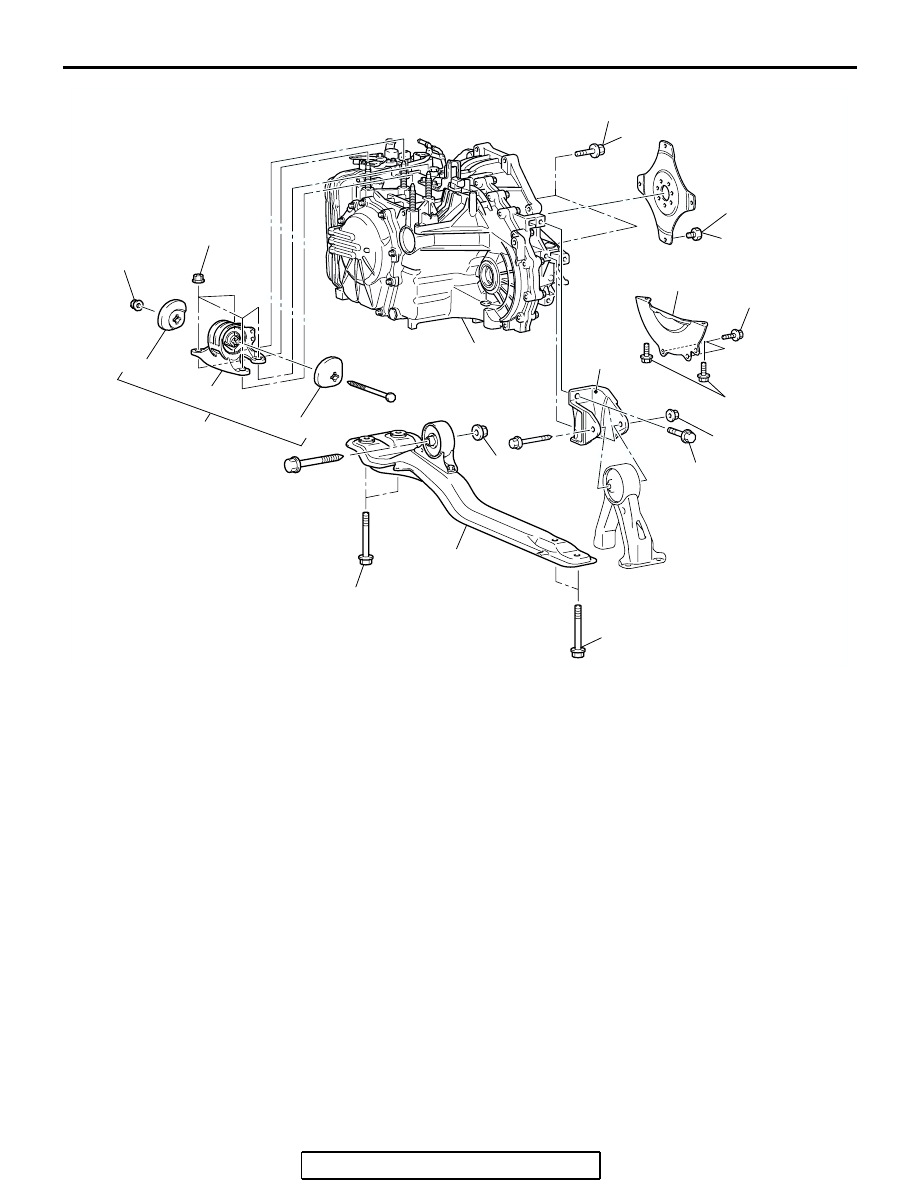

REMOVAL STEPS

24. BELL HOUSING  COVER

<<D>>

25. TORQUE CONVERTER AND

DRIVE PLATE COUPLING BOLTS

26. CENTER MEMBER ASSEMBLY
•

FRONT No.1 EXHAUST PIPE AND
FRONT No.2 EXHAUST PIPE
CONNECTION (REFER TO
GROUP 15, EXHAUST PIPE AND
MAIN MUFFLER

P.15-20

.)

27. REAR ROLL STOPPER BRACKET
•

AIR CLEANER BRACKET

28. TRANSAXLE MOUNT BRACKET

ASSEMBLY

>>B<<

29. TRANSAXLE MOUNT STOPPER
30. TRANSAXLE MOUNT BRACKET

<<E>>

•

ENGINE ASSEMBLY
SUPPORTING

•

LIFTING UP OF THE VEHICLE

•

SUPPORT THE TRANSAXLE
WITH A TRANSAXLE JACK

31. TRANSAXLE ASSEMBLY LOWER

PART COUPLING BOLTS

>>A<<

32. TRANSAXLE ASSEMBLY

REMOVAL STEPS (Continued)
