TRANSAXLE CONTROL

TSB Revision

AUTOMATIC TRANSAXLE

23A-382

 DISASSEMBLY AND ASSEMBLY

M1231006800363

<VEHICLES WITHOUT SPORT MODE>

AC306189

2

3

4

1

6

6

7

2.0 ± 0.3 N·m
18 ± 2 in-lb

AB

5

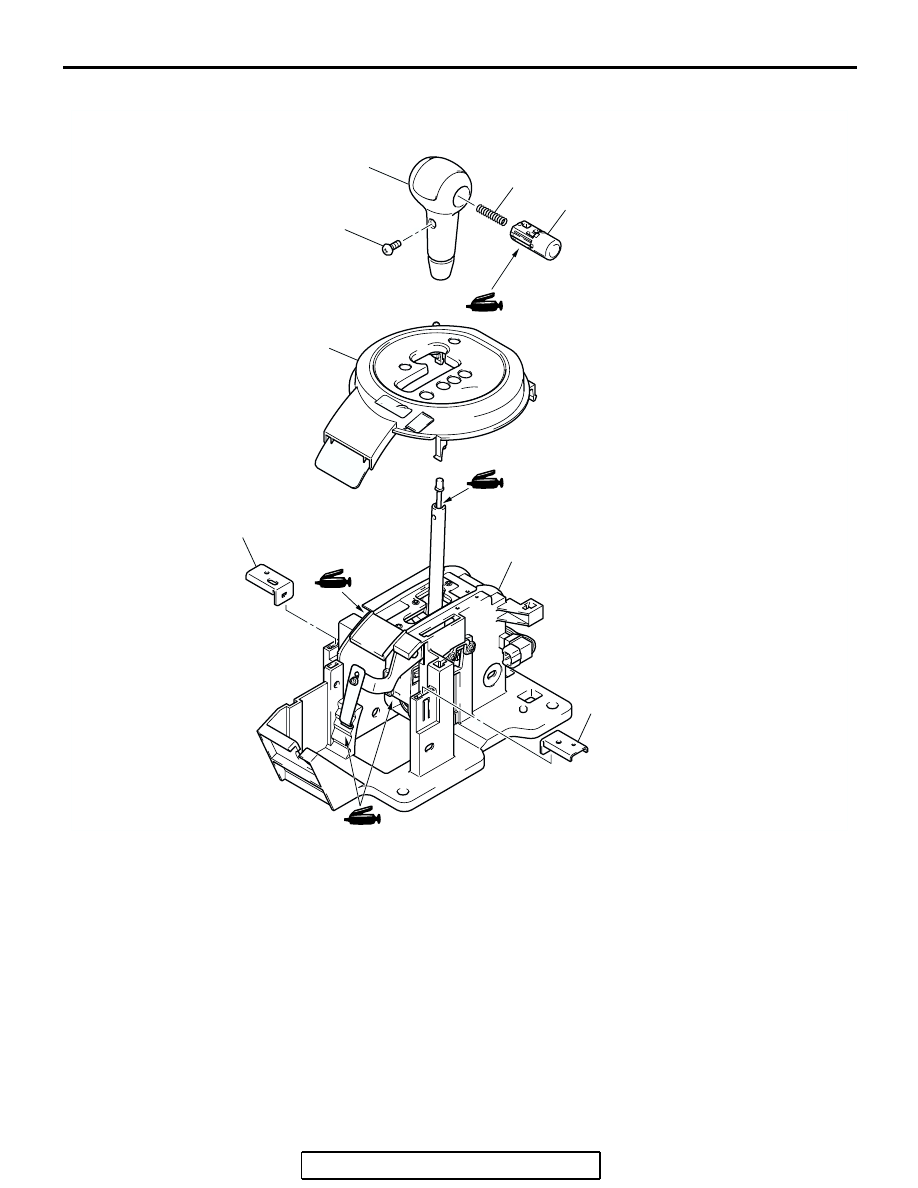

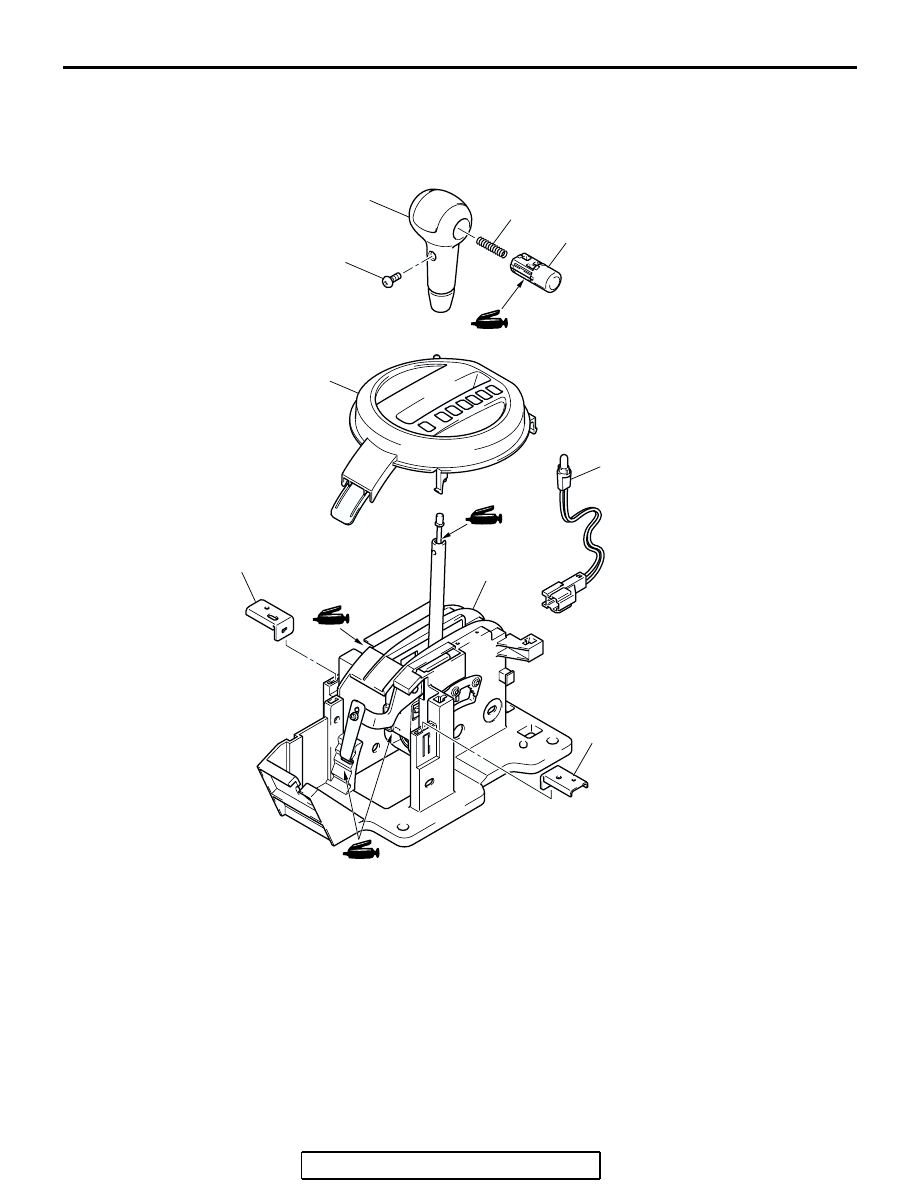

DISASSEMBLY STEPS

1.

SHIFT KNOB

2.

PUSH BUTTON

3.

SPRING

4.

INDICATOR PANEL

5.

A/T SELECTOR LEVER
POSISITION ILLUMINATION
LIGHT

6.

BRACKET STAY

7.

SHIFT LEVER ASSEMBLY

DISASSEMBLY STEPS

TRANSAXLE CONTROL

TSB Revision

AUTOMATIC TRANSAXLE

23A-383

<VEHICLES WITH SPORT MODE>

AC305576

2

3

4

1

5

5

6

2.0 ± 0.3 N·m
18 ± 2 in-lb

AB

DISASSEMBLY STEPS

1.

SHIFT KNOB

2.

PUSH BUTTON

3.

SPRING

4.

INDICATOR PANEL

5.

BRACKET STAY

6.

SHIFT LEVER ASSEMBLY

DISASSEMBLY STEPS

TRANSAXLE CONTROL

TSB Revision

AUTOMATIC TRANSAXLE

23A-384

INSPECTION

M1231006900188

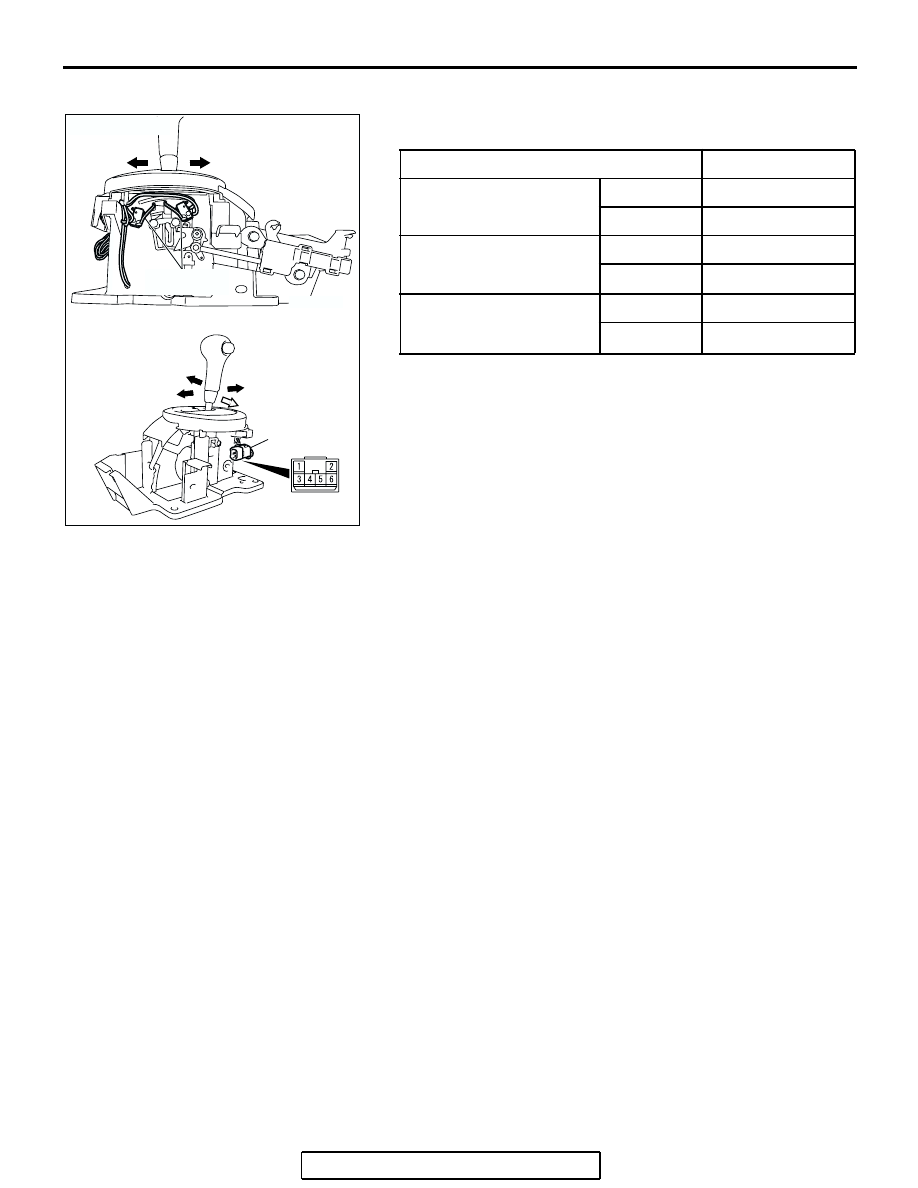

SHIFT SWITCH ASSEMBLY CONTINUITY CHECK <VEHI-
CLES WITH SPORT MODE>

SWITCH POSITION

TERMINAL NO.

Select switch (select shift) ON

3

− 6

OFF

5

− 6

Shift switch (up shift)

ON

1

− 4

OFF

−

Shift switch (down shift)

ON

1

− 2

OFF

−

AC305585

AC305586

AC305584

<LEFT SIDE>

SHIFT SWITCH
CONNECTOR

AB

<RIGHT SIDE>

(DOWN SHIFT)

(UP SHIFT)

(UP SHIFT)

(DOWN SHIFT)

(SELECT SHIFT)

ON

ON

ON

ON

ON

OFF

SHIFT SWITCH
ASSEMBLY

(SELECT SHIFT)

A/T KEY INTERLOCK AND SHIFT LOCK MECHANISMS

TSB Revision

AUTOMATIC TRANSAXLE

23A-385

A/T KEY INTERLOCK AND SHIFT LOCK MECHANISMS

REMOVAL AND INSTALLATION

M1232001200648

WARNING

•

When removing and installing the shift lock cable unit and key interlock cable, be careful
not to hit the SRS-ECU.

•

When removing and installing the front passenger seat, be sure to carry out accuracy
check occupant classification sensor after the seat has been installed in the vehicle.
(Refer to GROUP 52B, On-Vehicle Service

P.52B-355

.)

Pre-removal Operation
• Floor Console Removal (Refer to GROUP 52A, Floor

Console Assembly

P.52A-9

.)

• Center Console Assembly Removal (Refer to GROUP

52A, Instrument Panel Assembly

P.52A-3

.)

• Lower Column Cover Removal (Refer to GROUP 37,

Steering Shaft

P.37-28

.)

• Accelerator Pedal Assembly Removal (Refer to GROUP

17, Accelerator Cable and Pedal

P.17-9

.)

Post-installation Operation
• Accelerator Pedal Assembly Installation (Refer to GROUP

17, Accelerator Cable and Pedal

P.17-9

.)

• Center Console Assembly Installation (Refer to GROUP

52A, Instrument Panel Assembly

P.52A-3

.)

• Floor Console Installation (Refer to GROUP 52A, Floor

Console Assembly

P.52A-9

.)

• Lower Column Cover Installation (Refer to GROUP 37,

Steering Shaft

P.37-28

.)

• Key Interlock and Shift Lock Mechanism Check (Refer to

P.23A-378

.)

AC206207

AC305381

AC306127

1

2

4

3

8

7

5.0 ± 1.0 N·m
44 ± 9 in-lb

AB

10

6

9

5

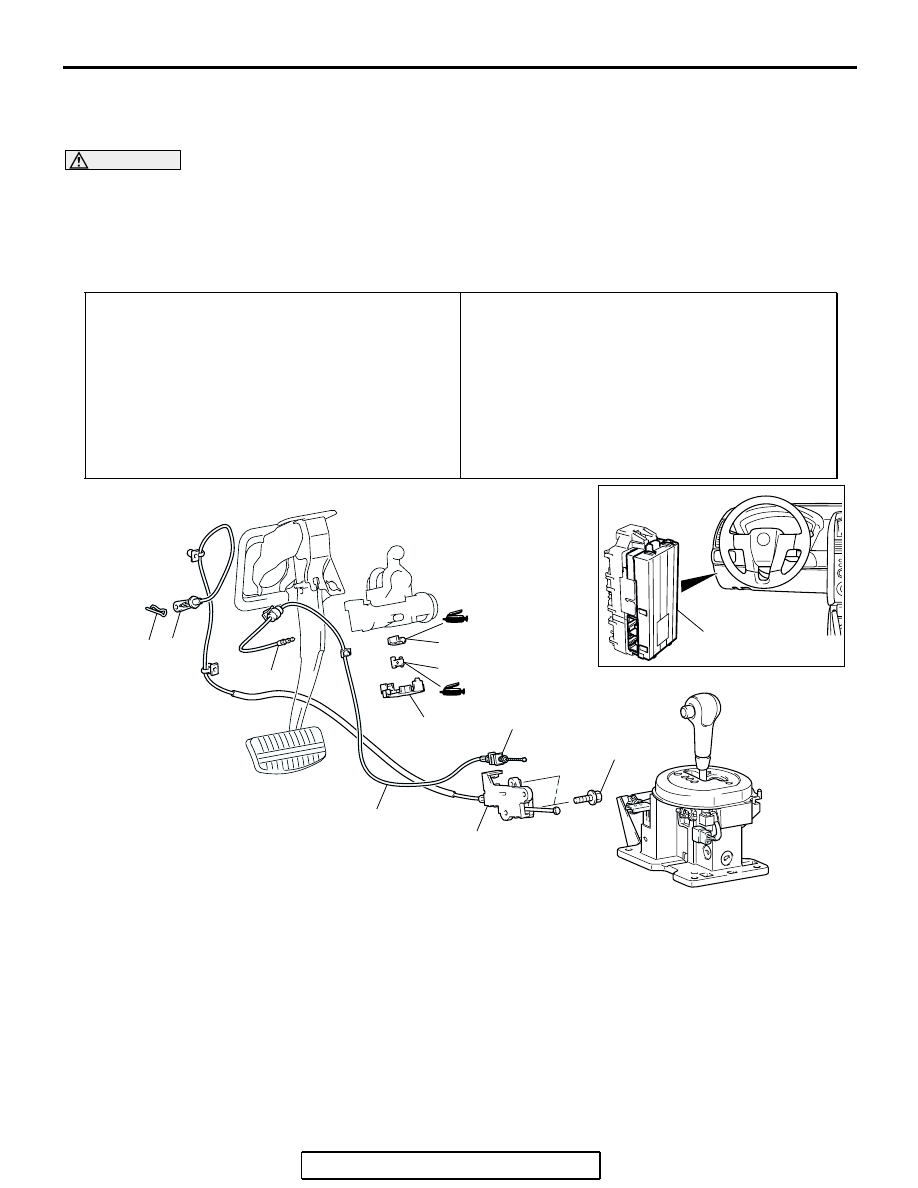

KEY INTERLOCK CABLE

REMOVAL STEPS

1.

COVER

2.

ROCK CAM (STEERING LOCK

CYLINDER SIDE)

3.

KEY INTERLOCK CABLE

(STEERING LOCK CYLINDER

SIDE) CONNECTION

4.

SLIDER

5.

KEY INTERLOCK CABLE

(SELECTOR LEVER SIDE)

CONNECTION

6.

KEY INTERLOCK CABLE

SHIFT LOCK CABLE  UNIT

REMOVAL STEPS

7.

COTTER PIN

>>B<<

8.

SHIFT LOCK CABLE UNIT (BRAKE

PEDAL SIDE) CONNECTION

<<A>>

>>A<<

9.

SHIFT LOCK CABLE UNIT
ETACS-ECU REMOVAL

•

INSTRUMENT LOWER PANEL

(REFER TO GROUP 52A

P.52A-3

.)

10.

ETACS-ECU
