КОНДИЦИОНЕР –

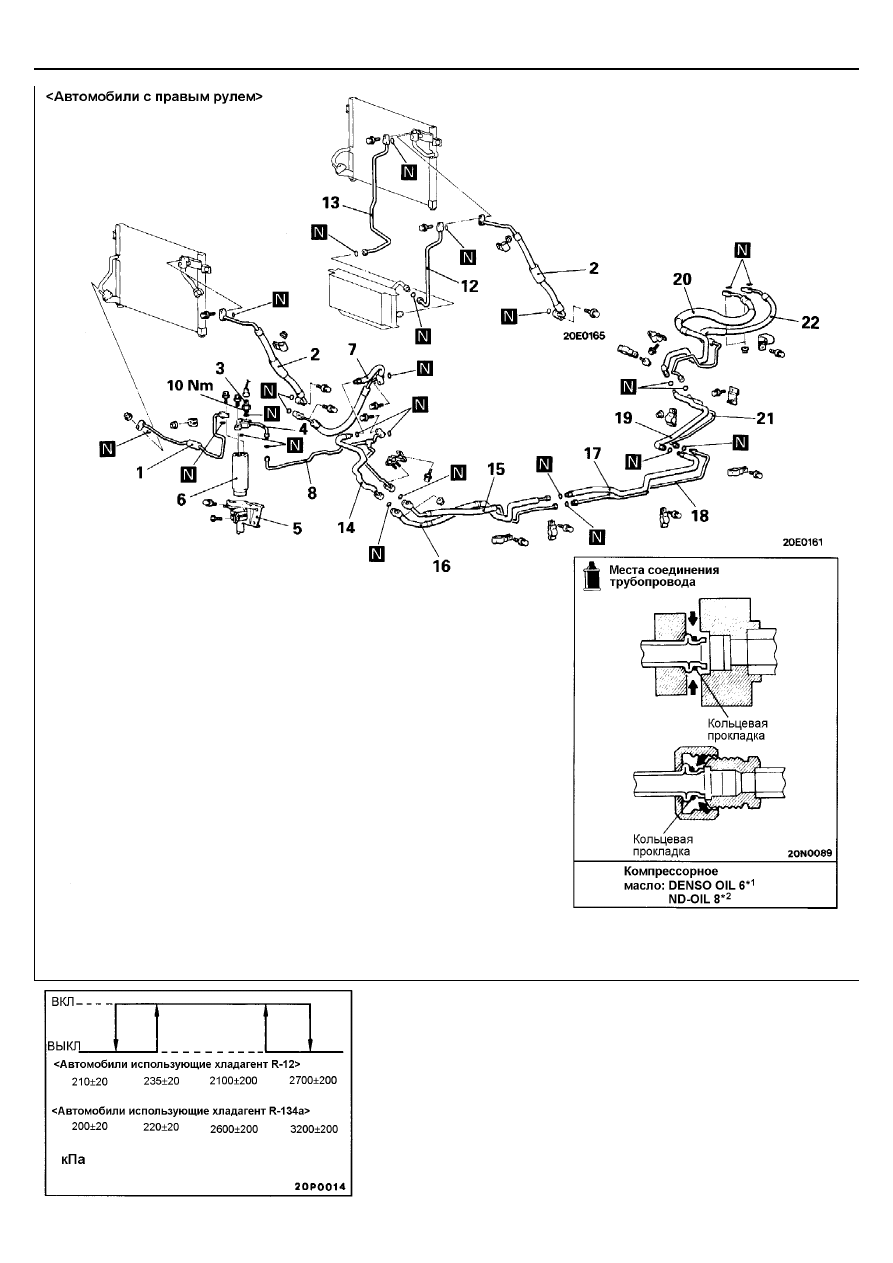

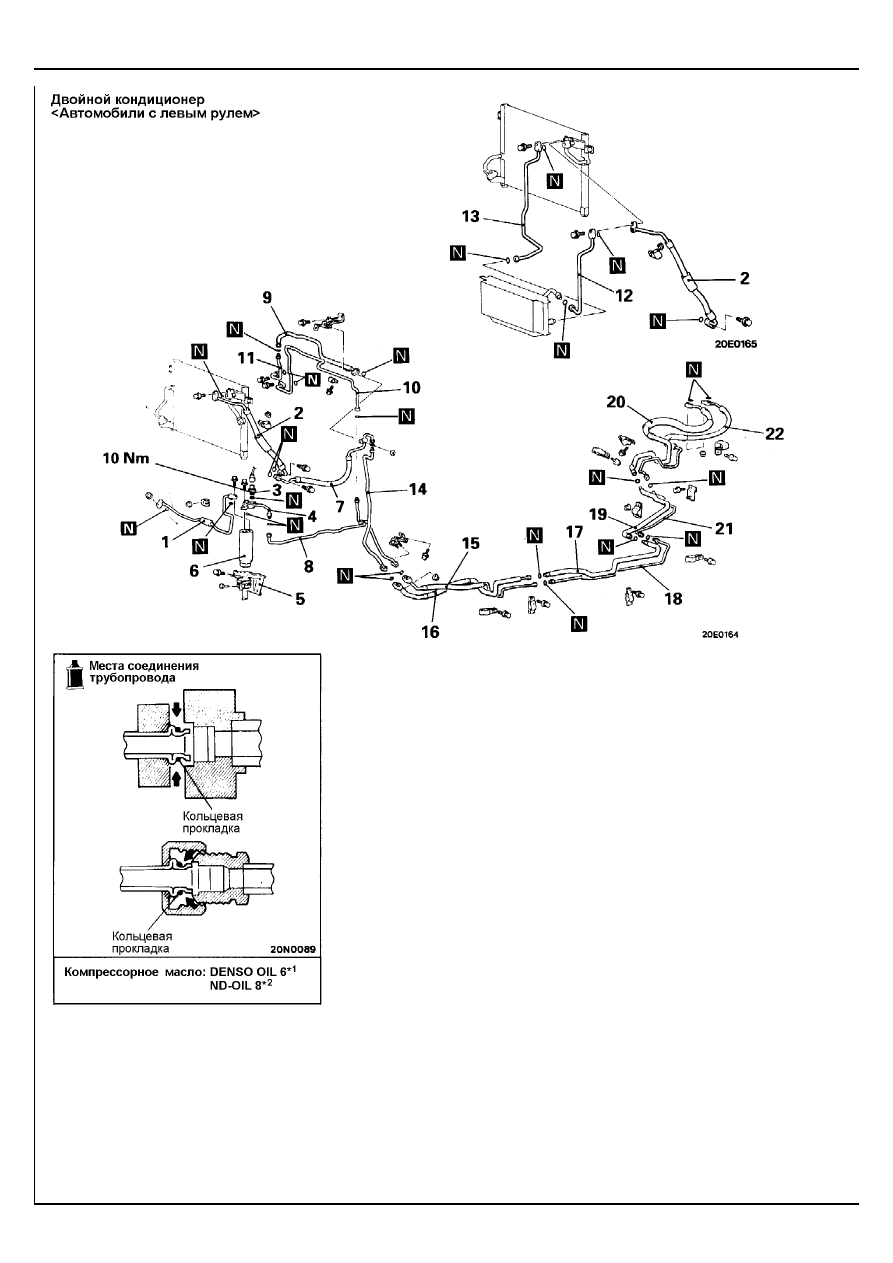

Трубопроводы системы кондиционирования

55-90

© Mitsubishi Motors Corporation July 1993

PWJE9086-D REVISED

ПРИМЕЧАНИЕ:
*

<Модели с хладагентом R-12>

<Модели с хладагентом R-134a>

Последовательность снятия

1.   Трубка "А" высокого давления
2.   Шланг высокого давления
3.   Двойной выключатель по давлению
4.   Трубка "В" высокого давления
5.   Кронштейн ресивера-осушителя
6.   Ресивер-осушитель
7.   Шланг низкого давления
8.   Трубка "С" высокого давления

•

Кронштейн передаточного механизма
(Смотрите ГЛАВУ 13 - "Система поддержания
постоянной скорости (Auto-cruise)" <Модели с
системой поддержания постоянной скорости>

9.   Трубка "А" низкого давления
10.   Трубка "D" высокого давления
11.   Трубка "В" низкого давления
12.   Трубка "E" высокого давления

<Двигатель 4D56>

13. Трубка "F" высокого давления

<Двигатель 4D56>

14.   Трубка "С" низкого давления
15.   Трубка "G" высокого давления
16.   Трубка "D" низкого давления
17.   Трубка "E" низкого давления
18.   Трубка "H" высокого давления
19.   Трубка "F" низкого давления
20.  Шланг "А" низкого давления
21.  Шланг "I" высокого давления
22  Шланг "A" высокого давления

КОНДИЦИОНЕР –

Трубопроводы системы кондиционирования

55-91

ПРОВЕРКА

ПРОВЕРКА ДВОЙНОГО ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ ПО
ДАВЛЕНИЮ

Измерьте давление со стороны высокого давления. Когда стороны
высокого/низкого давления датчика-выключателя находятся в положении
"ON" (ВКЛ) в соответствии с рисунком и если при этом цепь замкнута
между соответствующим выводами датчика, то датчик исправен. Если
цепь разомкнута, то замените датчик-выключатель.

© Mitsubishi Motors Corporation July 1993

PWJE9086-D REVISED

Последовательность снятия

<Двигатель 4D56>

13. Трубка "F" высокого давления

<Двигатель 4D56>

ПРИМЕЧАНИЕ:
*

<Модели с хладагентом R-12>

<Модели с хладагентом R-134a>

КОНДИЦИОНЕР –

Компрессор и ролик натяжителя

ремня привода компрессора

55-92

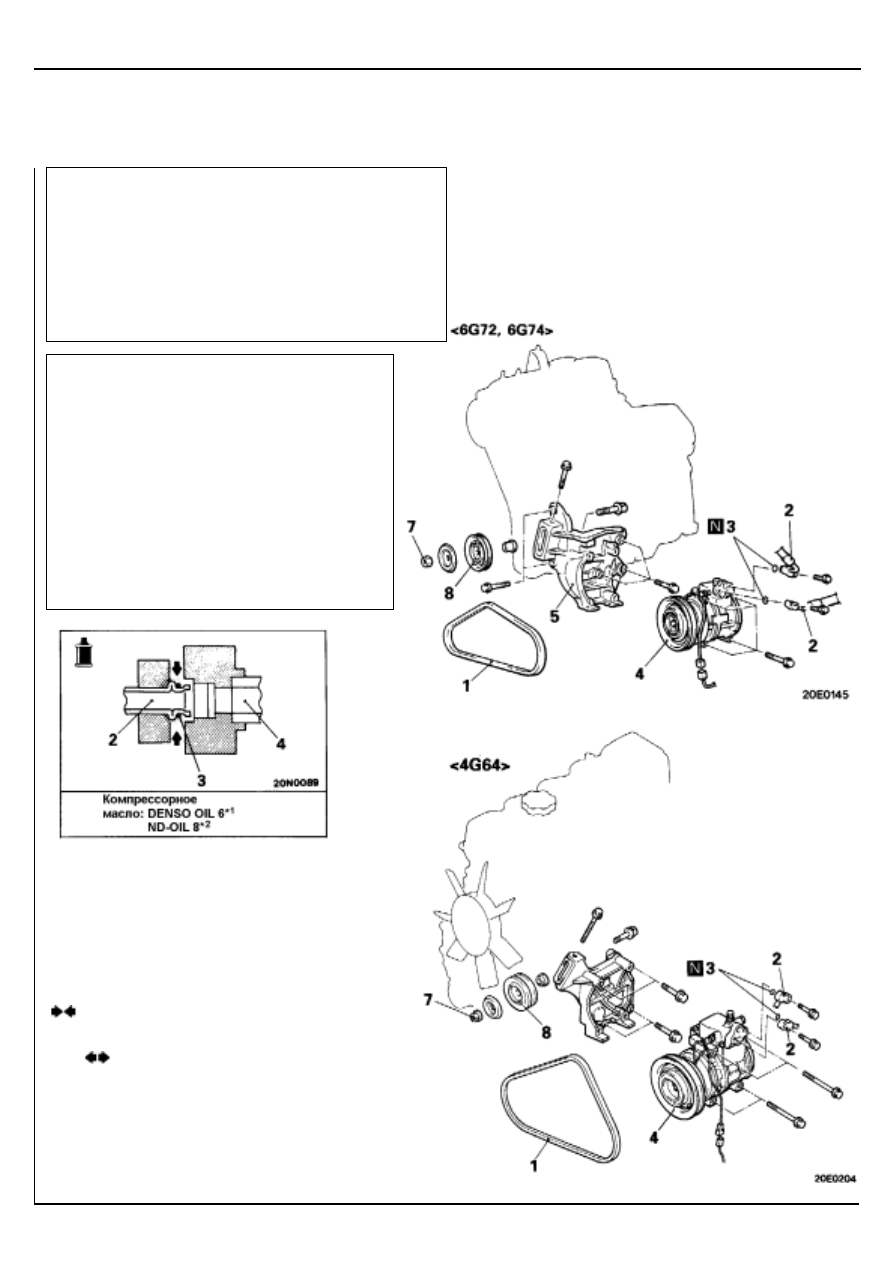

КОМПРЕССОР И РОЛИК НАТЯЖИТЕЛЯ РЕМНЯ ПРИВОДА
КОМПРЕССОРА

СНЯТИЕ И УСТАНОВКА

© Mitsubishi Motors Corporation Dec. 1993

PWJE9086-E REVISED

ПРИМЕЧАНИЕ:
*

<Модели с хладагентом R-12>

<Модели с хладагентом R-134a>

Предварительные операции

•

Снятие аккумуляторной батареи и поддона
аккумуляторной батареи

•

Снятие крышки кожуха (диффузора) вентилятора
системы охлаждения <6G72, 6G74, 4D56, 4M40>
(Смотрите ГЛАВУ 14 – "Радиатор".)

•

Снятие карданного вала рулевого управления в сборе
<Автомобили с левым рулем и двигателем 4M40>
(Смотрите ГЛАВУ 37 – "

Вал

рулевого управления

рулевая колонка".)

Заключительные операции

•

Регулировка натяжения ремня привода
компрессора кондиционера
(Смотрите страницу 55-62.)

•

Установка крышки кожуха (диффузора)
вентилятора системы охлаждения
<6G72, 6G74, 4D56, 4M40>
(Смотрите ГЛАВУ 14 – "Радиатор".)

•

Установка аккумуляторной батареи и поддона
аккумуляторной батареи

•

Установка карданного вала рулевого
управления в сборе <Автомобили с левым
рулем и двигателем 4M40>
(Смотрите ГЛАВУ 37 – "

Вал

рулевого

управления

и рулевая колонка".)

Последовательность снятия компрессора

•

Удаление хладагента и Заправка
системы кондиционирования
(Смотрите страницы 55-62, 67, 67-1, 67-4)

1. Ремень привода компрессора
2. Соединение шланга высокого давления

и шланга низкого давления

3.   Кольцевая прокладка
4.   Компрессор
5.   Кронштейн компрессора

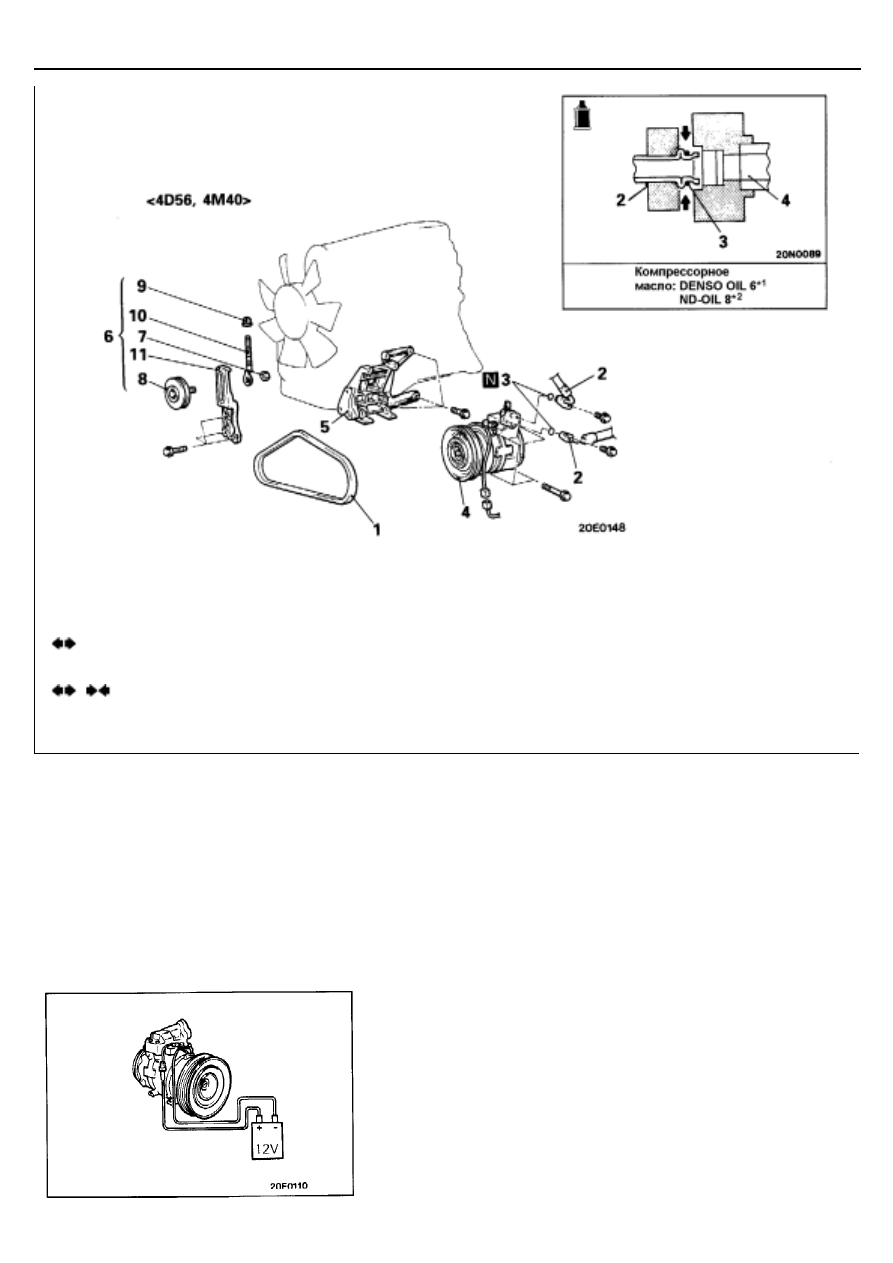

Последовательность ролика натяжителя ремня
привода компрессора

1.   Ремень привода компрессора
7.   Гайка крепления ролика натяжителя
8.   Ролик натяжителя

КОНДИЦИОНЕР –

Компрессор и ролик натяжителя

ремня привода компрессора

55-93

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

2. ОТСОЕДИНЕНИЕ ШЛАНГА ВЫСОКОГО ДАВЛЕНИЯ

И ШЛАНГА НИЗКОГО ДАВЛЕНИЯ

После отсоединения трубок/шлангов установите заглушки на
трубки/шланги и штуцеры во избежание попадания в систему пыли,
грязи и воды.

4. СНЯТИЕ КОМПРЕССОРА <Двигатель 4M40>

(1) Снимите насос гидроусилителя рулевого управления и

компрессор кондиционера (с подсоединенным шлангом) и
подвесьте насос гидроусилителя вместе со шлангами в таком
месте, где он не будет помехой, и не будет поврежден, при
проведении дальнейших операций по снятию. (Смотрите ГЛАВУ
37 – "Насос гидроусилителя рулевого управления".)

(2) Обмотайте защитной лентой тормозную трубку под поддоном

аккумуляторной батареи для защиты тормозной трубки.

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОЙ МУФТЫ
КОМПРЕССОРА

Подсоедините провод от положительной (+) клеммы аккумуляторной
батареи напрямую к выводу разъема электромагнитной муфты
компрессора, и соедините провод от отрицательной (-)клеммы
аккумуляторной батареи с корпусом компрессора. Электромагнитная
муфта исправна, если то слышится "щелчок" ее срабатывания.

PWJE9086-E REVISED

Последовательность снятия
компрессора

Последовательность снятия ролика натяжителя
ремня привода компрессора

•

Удаление хладагента и Заправка
системы кондиционирования
(Смотрите страницы 55-62, 67, 67-1, 67-4)

1. Ремень привода компрессора
2. Соединение шланга высокого давления

и шланга низкого давления

3.   Кольцевая прокладка
4.   Компрессор
5.   Кронштейн компрессора

1.   Ремень привода компрессора кондиционера
6.  Кронштейн ролика натяжителя в сборе
7.   Гайка крепления ролика натяжителя
8.   Ролик натяжителя
9.   Регулировочный болт
10.   Регулировочный болт
11.   Кронштейн ролика натяжителя

ПРИМЕЧАНИЕ:
*

<Модели с хладагентом R-12>

<Модели с хладагентом R-134a>
