ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -
Контрольно-измерительные приборы и
указатели
54-3

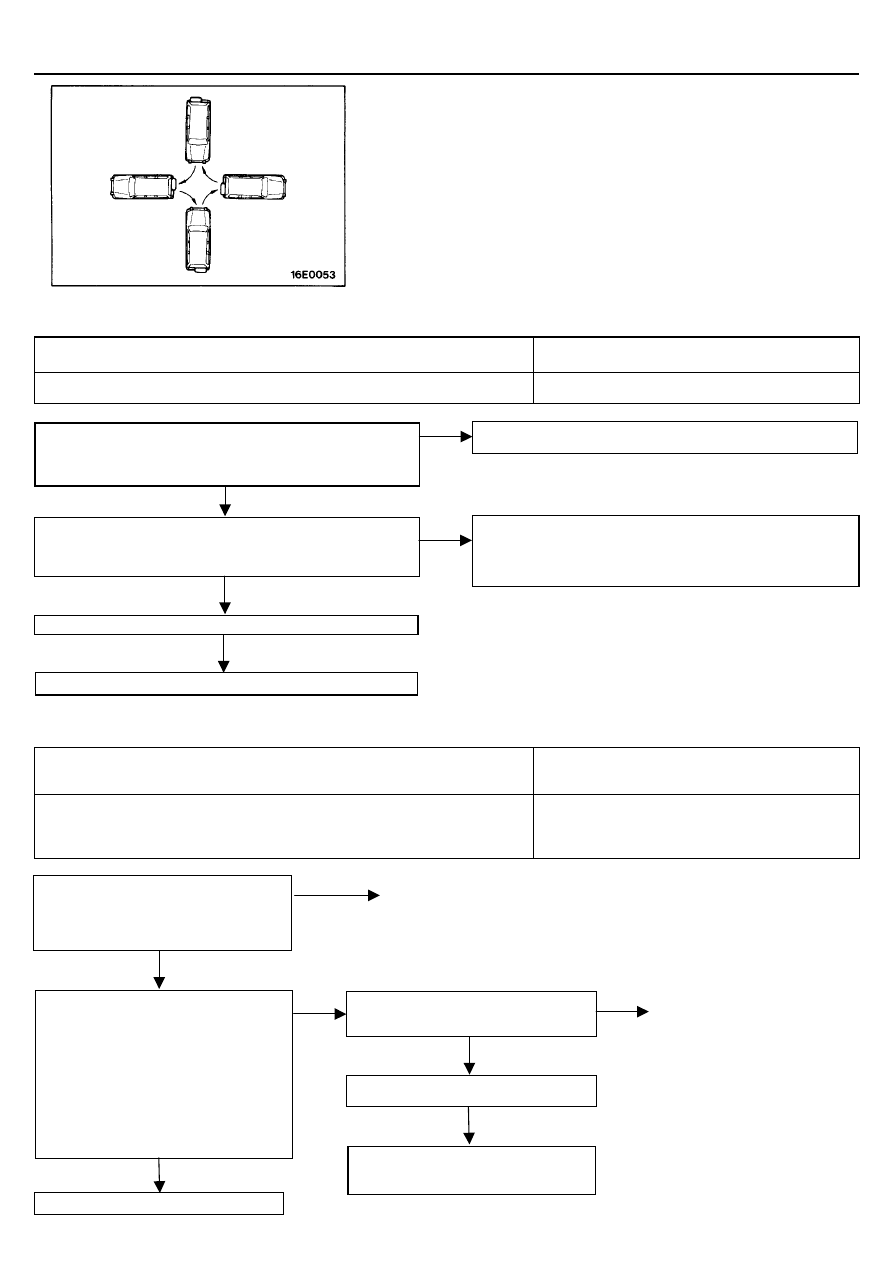

(3) Когда места для разворота автомобиля недостаточно, сделайте ряд
поворотов автомобиля, как показано на рисунке.
(4) После завершения юстировки на дисплее будет показано
направление движения автомобиля.
МЕТОДИКА ПРОВЕРКИ № 2
Невозможно произвести юстировку компаса по азимуту.
Вероятные причины
Возможна неисправность мультиметра.
•
Неисправность мультиметра
МЕТОДИКА ПРОВЕРКИ № 3
Несоответствие действительной температуры наружного
воздуха и показываемой температуры.
Вероятные причины
Вероятные причины заключаются в неисправности датчика наружной температуры,
мультиметра или плохой контакт в разъеме.
•
Неисправность датчика наружной температуры
•
Неисправность мультиметра
•
Неисправность (обрыв цепи) в жгуте проводов или
плохой контакт в разъеме.
Проверьте наличие признака
неисправности.
Проверьте жгут проводов между датчиком
наружной температуры и мультиметром,
при необходимости отремонтируйте.
NG
Проверьте разъемы:
D-01, C-28 (Автомобили с левым рулем),
С-10 (Автомобили с правым рулем) и А-41.
NG
Отремонтируйте
Проверьте внутреннее сопротивление
датчика наружной температуры
(см. Базовое руководство по ремонту ГЛАВУ
54 – Контрольно-измерительные приборы и
указатели.)]
OK
Ok
Замените мультиметр.
NG
Замените
Проверьте разъем D-04 мультиметра.
•
Подсоедините разъем и измерьте
напряжение датчика при следующей
температуре.
•
Напряжение между выводами (5) –
(13).
Норма:2,90 В (когда показывается
температура 0
°
С).
1,86 В (когда показывается температура
20
°
С).
1,10 В (когда показывается температура
40
°
С).
NG
Ok
Осуществляется ли вращение символа “S” по часовой и против
часовой стрелке при нажатии на кнопку “S” юстировки компаса (по
азимуту) в течение 0,5 секунд или дольше? Включается ли режим
юстировки компаса по азимуту? (См. стр. 54-2.)
•
Юстировка затруднена вследствие направления магнитного
поля и направления движения автомобиля в момент начала
юстировки.
•
В местах, где есть магнитное поле, вызывающее помехи
юстировка затруднена.
Да
Проверьте наличие признака неисправности.
Замените мультиметр.
Нет
Переместите проверяемый автомобиль в другое место.
(Переместите в просторное ровное место где возможно
проведение юстировки компаса по азимуту.)
Снова проверьте возможность юстировки компаса по азимуту.
Замените мультиметр.
Нет
NG
Да
