АУДИОСИСТЕМА –

Магнитная антенна и кабель-фидер

54-55



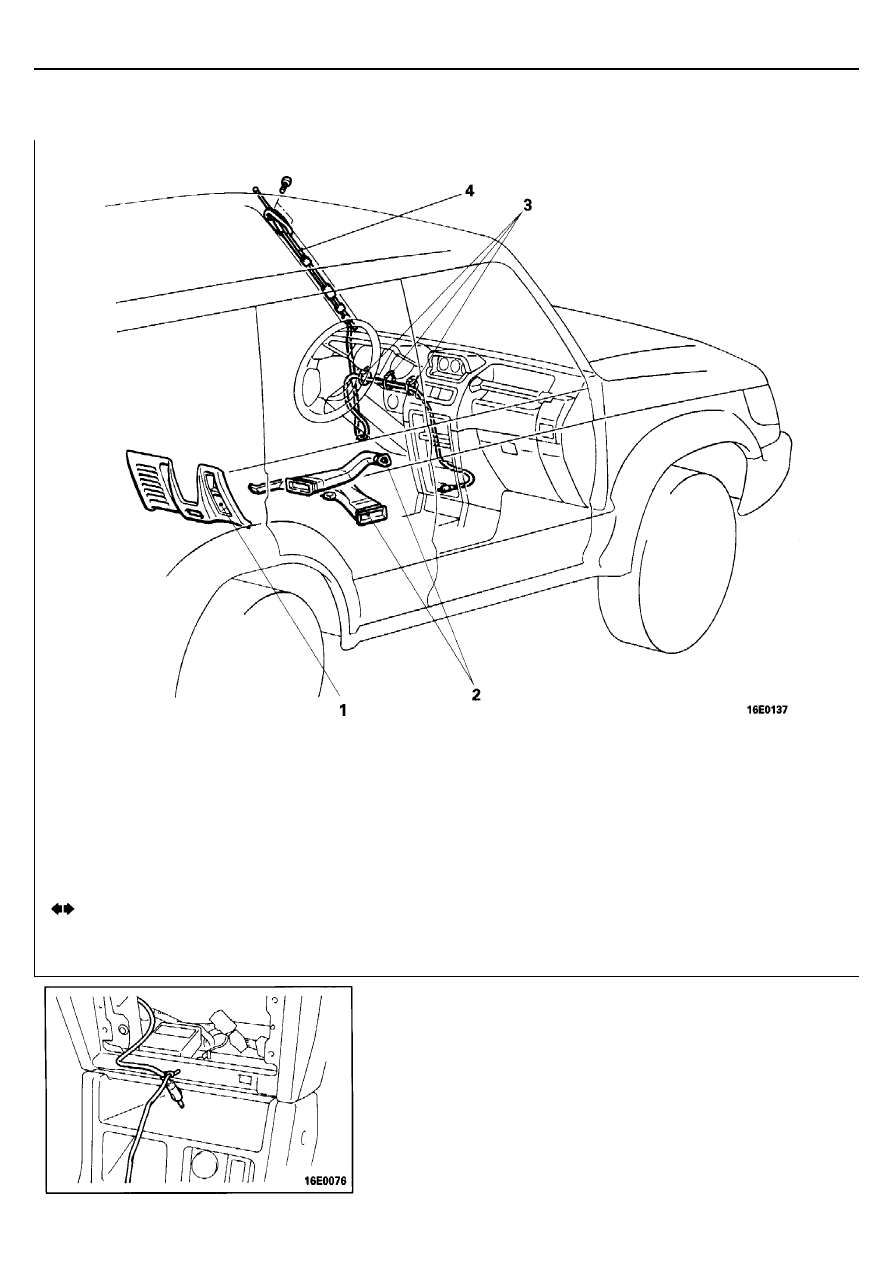

МАГНИТНАЯ АНТЕННА И КАБЕЛЬ-ФИДЕР

СНЯТИЕ И УСТАНОВКА










ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

4.   СНЯТИЕ МАГНИТНОЙ АНТЕННЫ И КАБЕЛЯ-ФИДЕРА

Для облегчения установки новой антенны подвяжите к кабелю-фидеру
установленной антенны примерно три метра подходящей веревки,
вытяните антенну и кабель-фидер антенны.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Последовательность снятия
















1.   Нижняя крышка панели приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

2.   Левый боковой воздуховод (подача воздуха в

область ног) и воздуховода "A" (подача
воздуха в область коленей)

3.   Хомут крепления кабеля

•

Радио или магнитола
(Смотрите страницу 54-54.)

4.   Магнитная антенна и кабель-фидер




АУДИОСИСТЕМА –

Выдвижная антенна с электроприводом

и кабель-фидер

54-56



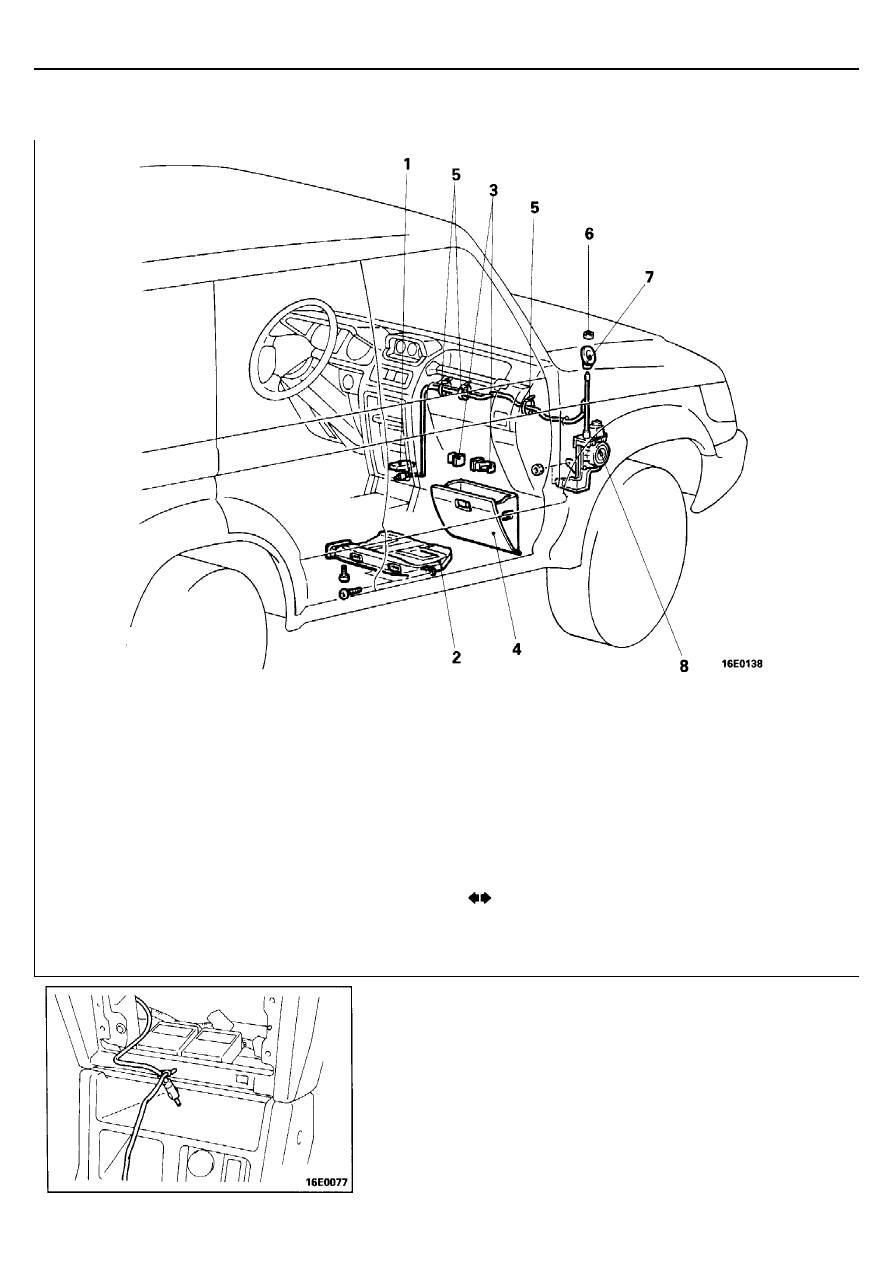

ВЫДВИЖНАЯ АНТЕННА С ЭЛЕКТРОПРИВОДОМ И КАБЕЛЬ-ФИДЕР

СНЯТИЕ И УСТАНОВКА









ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

8.   СНЯТИЕ ВЫДВИЖНОЙ АНТЕННЫ

С ЭЛЕКТРОПРИВОДОМ И КАБЕЛЯ-ФИДЕРА

Для облегчения установки новой антенны подвяжите к кабелю-фидеру
установленной антенны примерно три метра подходящей веревки,
вытяните электропривод антенны и кабель-фидер антенны.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Последовательность снятия блока управления
электроприводом антенны





•

Радио или магнитола
(Смотрите страницу 54-54.)

1.   Блок управления электроприводом антенны




Последовательность снятия выдвижной антенны
с электроприводом и кабеля-фидера

















•

Радио или магнитола
(Смотрите страницу 54-54.)

2.   Правый боковой воздуховод (подача воздуха

в область ног)

3.   Ограничитель крышки вещевого ящика
4.   Вещевой ящик в сборе
5.   Хомут крепления кабеля
6.   Кольцевая гайка
7.   Основание антенны
8.   Выдвижная антенна с электроприводом и

кабель-фидер



АУДИОСИСТЕМА –

Выдвижная антенна с электроприводом

и кабель-фидер

54-57





ПРОВЕРКА

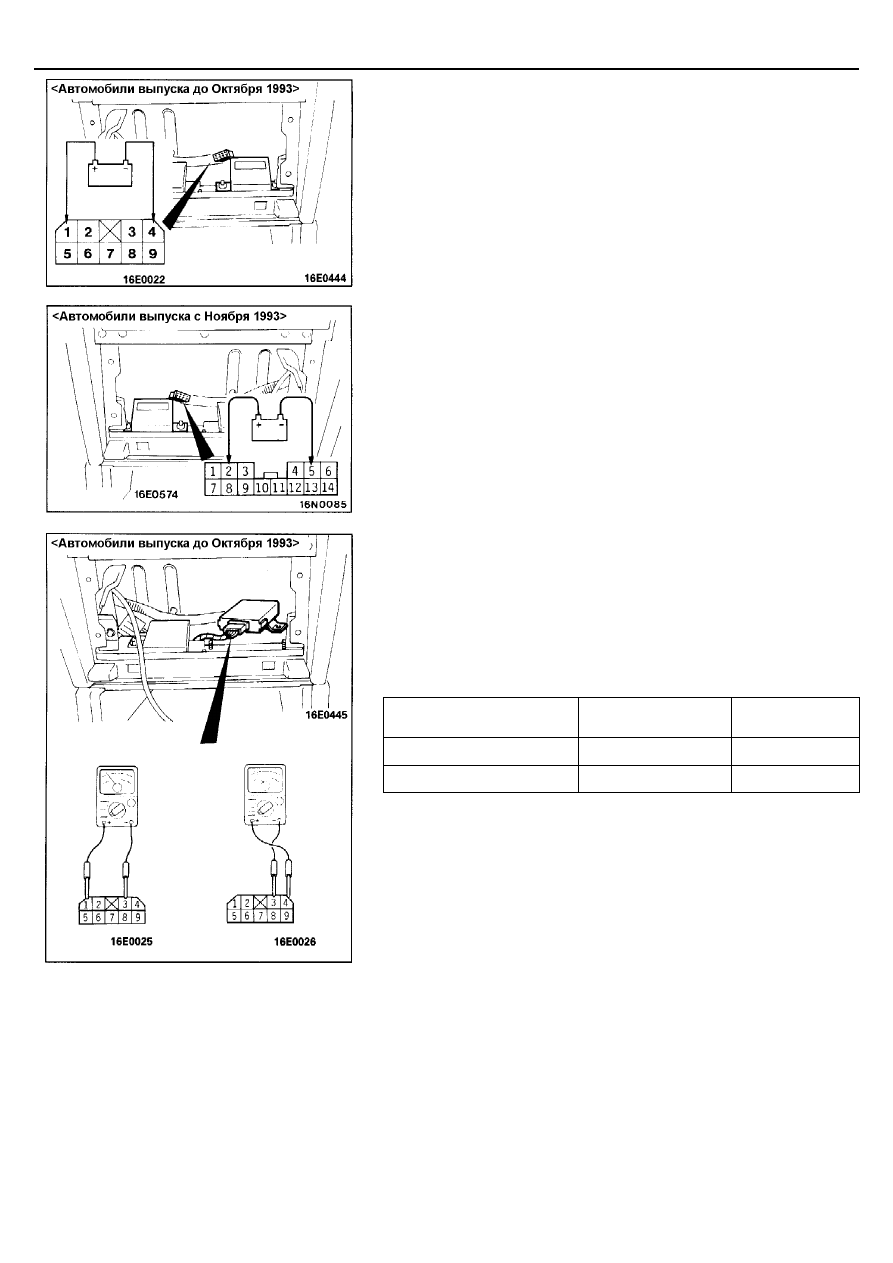

ПРОВЕРКА ЭЛЕКТРОПРИВОДА АНТЕННЫ
<Автомобили выпуска до Октября 1993>

(1)  Снимите радио или магнитолу. (Смотрите страницу 54-54.)
(2)  Отсоедините разъем от блока управления электроприводом

антенны. Проверьте, что антенна выдвинулась, когда провод от
положительной (+) клеммы аккумуляторной батареи подсоединен к
выводу (1) и провод от отрицательной (-) клеммы к выводу (4).
Поменяйте полярность подсоединения питания от аккумуляторной
батареи и проверьте, что антенна "задвинулась".





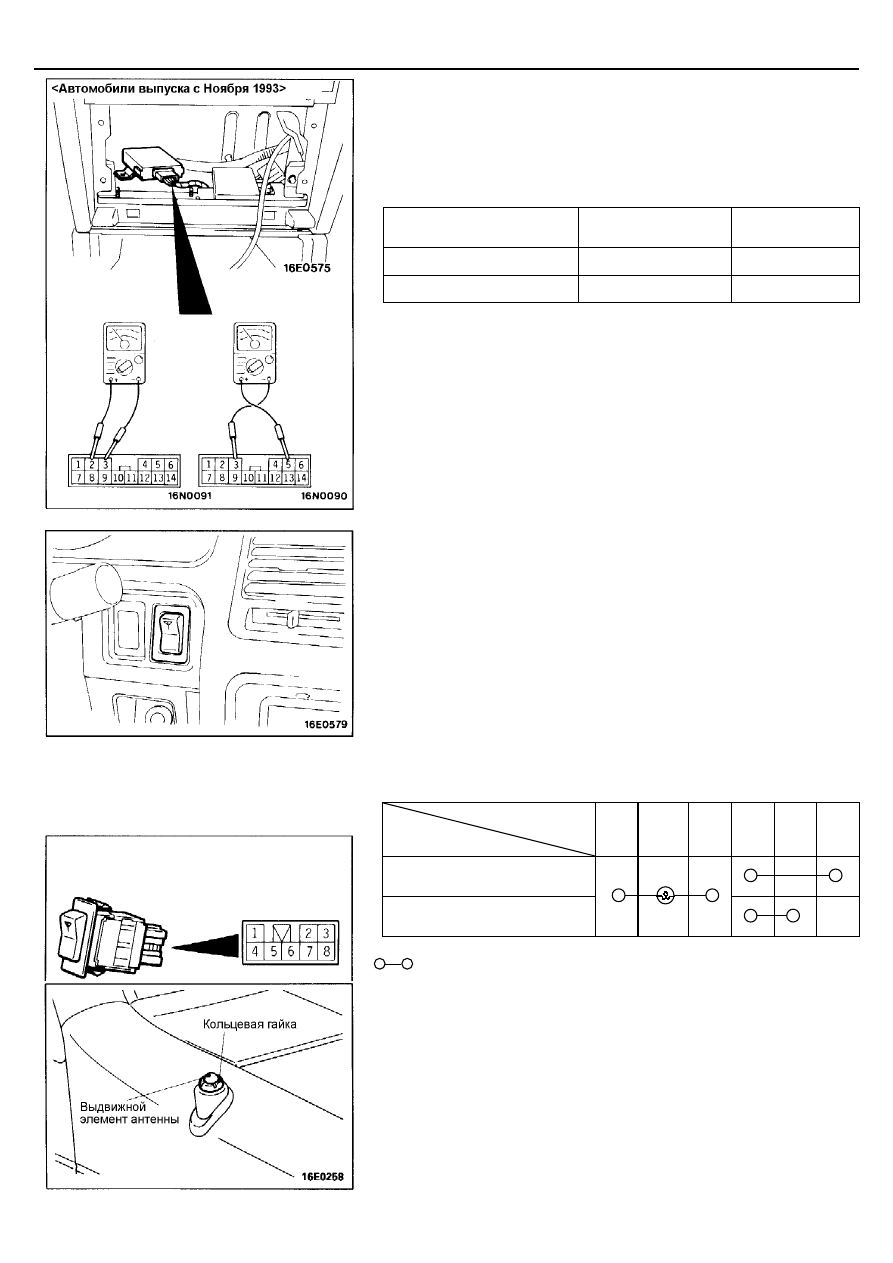

<Автомобили выпуска с Ноября 1993>

(1)  Снимите радио или магнитолу. (Смотрите страницу 54-54.)
(2)  Отсоедините разъем от блока управления электроприводом

антенны. Проверьте, что антенна выдвинулась, когда провод от
положительной (+) клеммы аккумуляторной батареи подсоединен к
выводу (2) и провод от отрицательной (-) клеммы к выводу (5).
Поменяйте полярность подсоединения питания от аккумуляторной
батареи и проверьте, что антенна "задвинулась".



ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ
АНТЕННЫ
<Автомобили выпуска до Октября 1993>

(1)  Снимите радио или магнитолу. (Смотрите страницу 54-54.)
(2)  Отверните болт крепления блока управления электроприводом

антенны.

(3)  Когда ключ замка зажигания повернут в положение "АСС" или "ON",

изменяя положение выключателя радиоприемника, проверьте
напряжение между выводами при поднятии и опускании антенны.




Направление движения
антенны

Проверяемые
выводы

Напряжение (В)



Опускание

1 - 3

10 - 13



Поднятие

4 - 3

10 -13









© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





АУДИОСИСТЕМА –

Выдвижная антенна с электроприводом

и кабель-фидер

54-58



<Автомобили выпуска с Ноября 1993>

(1)  Снимите радио или магнитолу. (Смотрите страницу 54-54.)
(2)  Отверните болт крепления блока управления электроприводом

антенны.

(3)  Когда ключ замка зажигания повернут в положение "АСС" или "ON",

изменяя положение выключателя радиоприемника, проверьте
напряжение между выводами при поднятии и опускании антенны.




Направление движения
антенны

Проверяемые
выводы

Напряжение (В)



Опускание

2 - 3

10 - 13



Поднятие

5 - 3

10 -13







ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА
АНТЕННЫ

(1)  Снимите выключатель электропривода антенны.


(2)  При различных положениях выключателя электропривода антенны

проверьте состояние цепи между выводами.





Вывод

Положение
выключателя

1    7 2 4 6



 FULL

(Антенна выдвинута

полностью)



Подсветка











 HALF

(Антенна выдвинута

наполовину)















ПРИМЕЧАНИЕ:

Означает наличие замкнутой цепи между выводами.



ЗАМЕНА ВЫДВИЖНОГО ЭЛЕМЕНТА АНТЕННЫ

(1)  Отверните кольцевую гайку.
