Mitsubishi Pajero (1991-1998 год). Руководство - часть 456



АУДИОСИСТЕМА –

Поиск неисправностей

54-51





C-8

Неисправность автоматической обратной перемотки.









*

•

Проверьте плотность намотки ленты, отсутствие деформации ленты и
прилегание этикетки на кассете.

•

Кроме того, не рекомендуется использовать кассеты C–120 или большей
длины, так как  это может привести к защемлению ленты в механизме.



C-9

Защемление ленты в лентопротяжном механизме *

1

.




*1
В случае защемления ленты станет невозможным извлечение кассеты. В данной ситуации не
пытайтесь извлечь кассету самостоятельно, так как это может привести к повреждению
механизма воспроизведения. Обратитесь в сервисный центр.









*2
Проверьте плотность намотки ленты, отсутствие деформации ленты и
прилегание этикетки на кассете. Кроме того, не рекомендуется использовать
кассеты С–120 или большей длины , так как это может привести к защемлению
ленты в механизме.


© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Проверьте, нормально ли работает магнитола после
замены кассеты*

2

.

Да

Нет

Неисправна используемая кассета.

Отремонтируйте или замените магнитолу.

Проверьте, нормально ли работает магнитола после
замены кассеты*.

Да

Нет

Неисправна используемая кассета.

Проверьте, возникает ли неисправность только во время
движения автомобиля.

Нет

Да

Отремонтируйте или замените
магнитолу.

Проверьте, правильно ли установлена магнитола на
автомобиле.

Нет

Да

Обеспечьте правильность
установки магнитолы.

Отремонтируйте или замените магнитолу.



АУДИОСИСТЕМА –

Поиск неисправностей

54-52



D. ВЫДВИЖНАЯ АНТЕННА С ЭЛЕКТРОПРИВОДОМ

D-1

Антенна не поднимается или не опускается.

Очистите и отполируйте поверхность выдвижного наконечника антенны.





© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Включите питание радиоприемника.

Проверьте, включено ли питание радиоприемника.

Нет

Да

Проверьте, присутствует ли напряжение (примерно 12В)
на выводах электропривода выдвижной антенны.

Нет

Да

Отремонтируйте или замените
радиоприемник.

Проверьте, не погнута ли антенна.

Да

Нет

Отремонтируйте или замените
выдвижной элемент антенны.

Проверьте, исправен ли блок управления
электроприводом антенны.

Нет

Да

Замените блок управления
электроприводом антенны.

Замените электропривод
выдвижной антенны.

Проверьте, исправен ли электропривод выдвижной
антенны.

Нет

Да

Отремонтируйте проводку.



АУДИОСИСТЕМА –

Поиск неисправностей

54-53





D-2

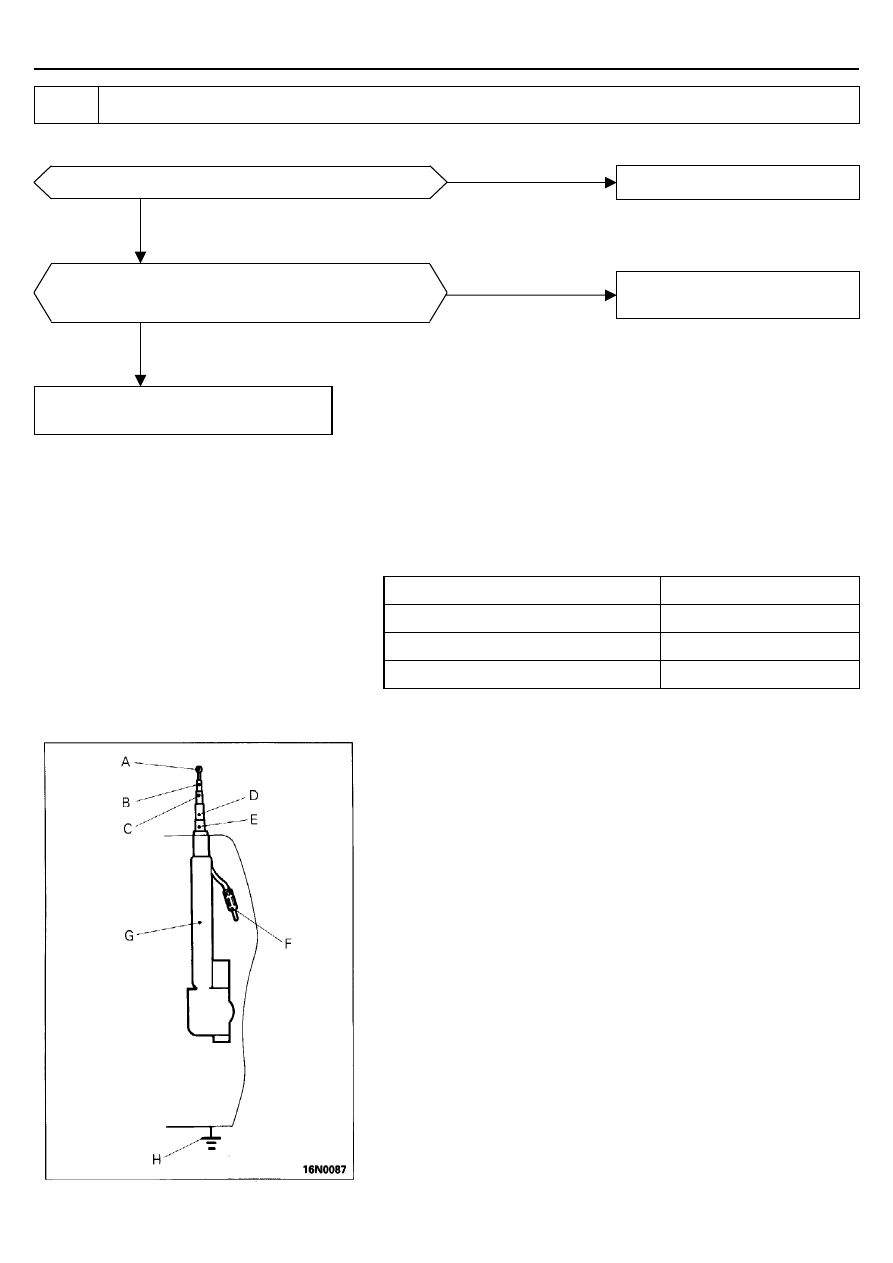

Антенна поднимается и опускается, но нет приема сигнала.



Проверка антенны*.




Точки подсоединения омметра

Результат проверки



Цепь между F и A, B,C, D и E

Цепь замкнута



Цепь между G и H

Цепь замкнута



Цепь между H и A, B,C, D и E

Цепь разомкнута









© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Проверьте, исправна ли сама антенна*.

Отремонтируйте или замените.

Нет

Да

Проверьте, правильно ли работает антенна, когда новая
антенна в сборе подсоединена непосредственно к
радиоприемнику.

Нет

Смотрите параграф "B" – "Поиск
неисправностей радиоприемника".

Да

Замените электропривод выдвижной
антенны.



АУДИОСИСТЕМА –

Радио или магнитола / Динамик

54-54



РАДИО ИЛИ МАГНИТОЛА

СНЯТИЕ И УСТАНОВКА



ДИНАМИК

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086

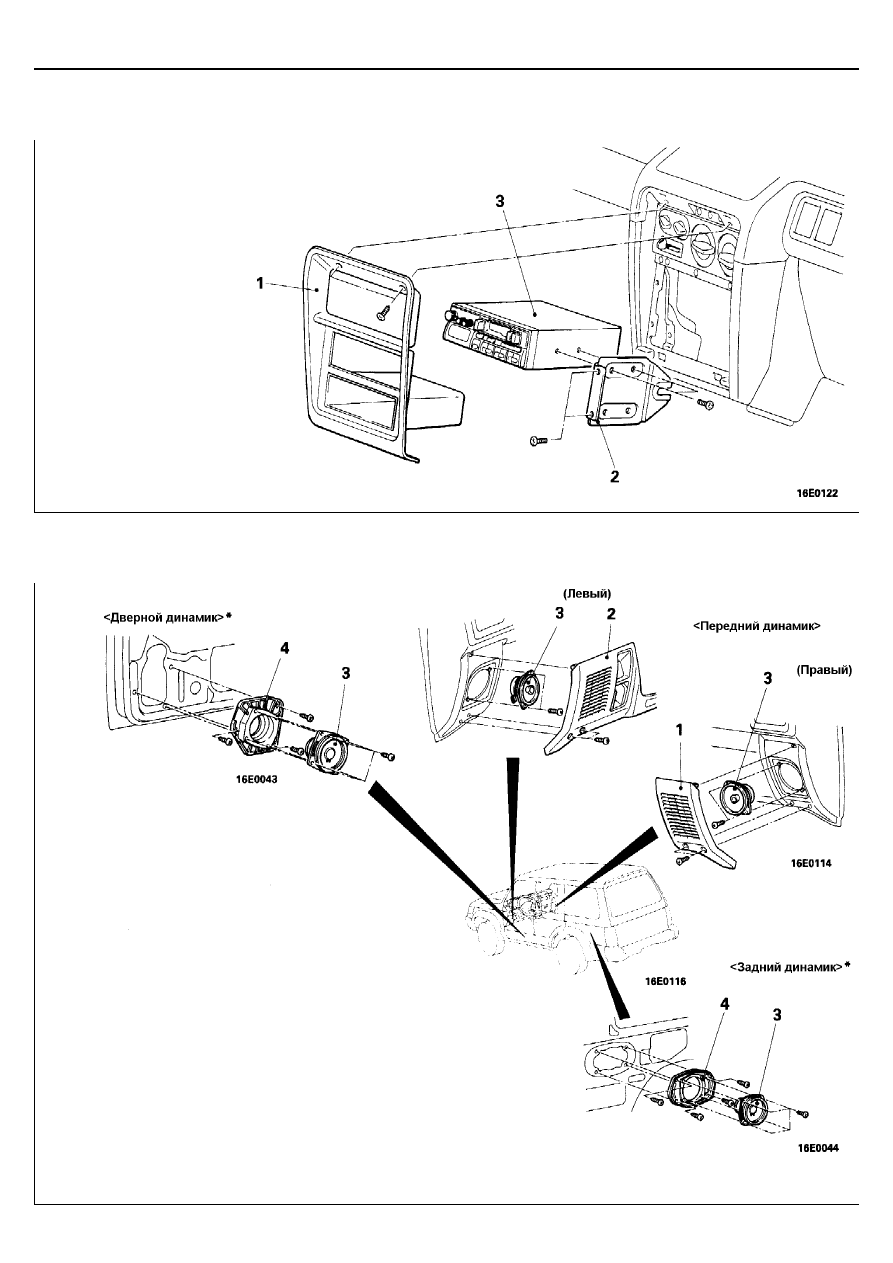

Последовательность снятия





1. Панель аудиосистемы
2. Кронштейн крепления магнитолы
3. Радио или магнитола

Последовательность снятия переднего динамика





1.   Угловая крышка панели приборов

<Правый динамик>

2.   Нижняя крышка панели приборов

<Левый динамик>
(Смотрите ГЛАВУ 52А – "Панель приборов".)

3.   Динамик

Последовательность снятия дверного динамика





•

Облицовка двери (Смотрите ГЛАВУ 42 –
"Облицовка двери и водонепроницаемая
пленка".)

3.   Динамик
4.   Крышка динамика

Последовательность снятия заднего динамика





•

Облицовка задней боковины кузова (Смотрите
ГЛАВУ 52A –"Облицовка".)

3.   Динамик
4.   Крышка динамика

ПРИМЕЧАНИЕ
* : показывает, что с правой стороны также установлены динамики.
