ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Поиск неисправностей

54-6



ПОИСК НЕИСПРАВНОСТЕЙ

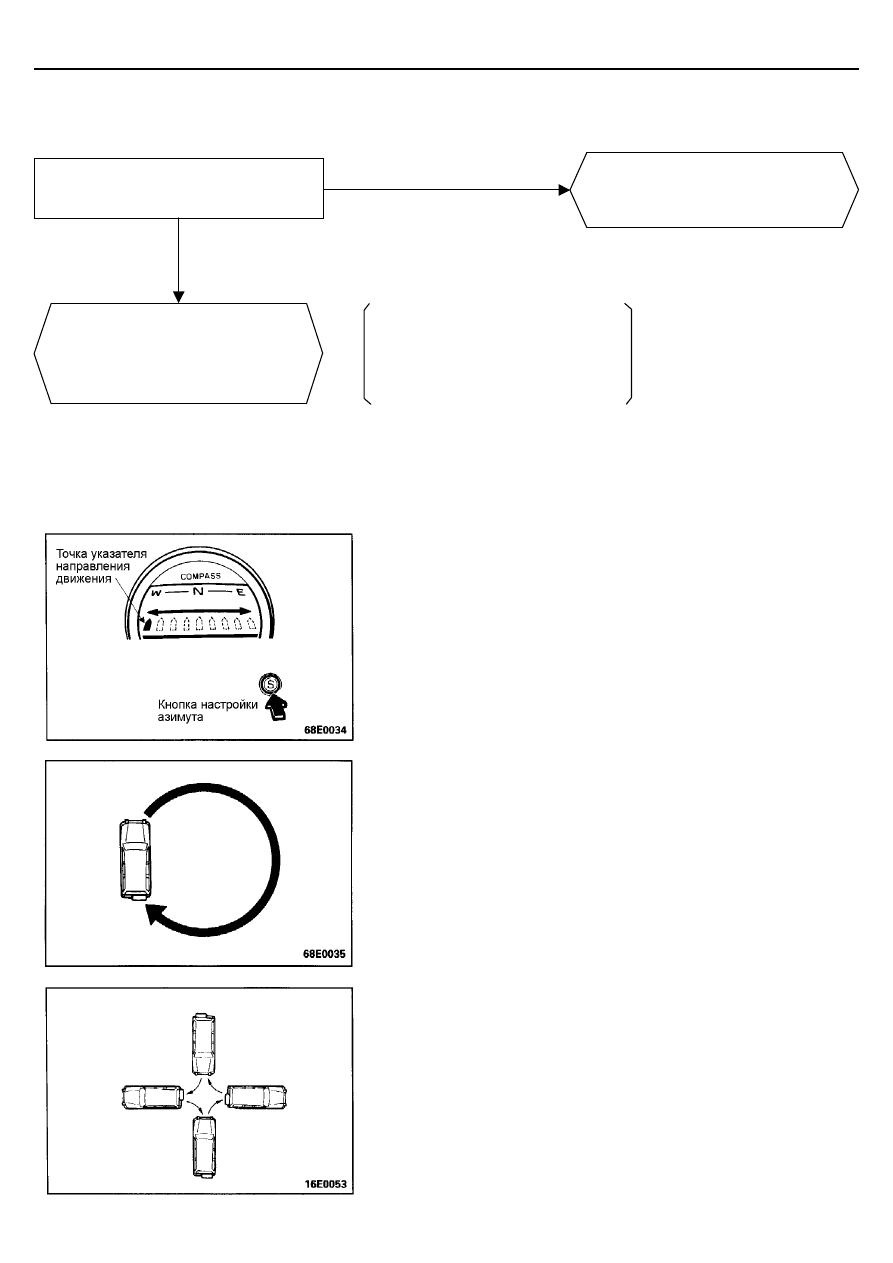

1. Индикатор азимута выключен при движении автомобиля вперед.







НАСТРОЙКА АЗИМУТА

(1)  Для регулировки показаний азимута нажмите на кнопку настройки

азимута и удерживайте кнопку в течение 0,5 секунды или больше. При
этом индикатор общего направления выключится, а указатель
направления движения будет постепенно перемещаться влево или
вправо.





(2)  В этом положении в безопасном месте совершите на автомобиле на

низкой скорости полный круг (360

°

). Это автоматически настроит

электронный компас на правильное показание азимута.
ПРИМЕЧАНИЕ
Настройку азимута можно производить, совершая поворот, как по
часовой стрелке, так и в противоположном направлении.





(3)  Если нет возможности совершить на автомобиле полный круг (360

°

),

то переставляйте автомобиль движениями вперед и назад, как
показано на рисунке.

(4)  После завершения регулировки показаний азимута загорится точка,

показывающая текущее направление движения.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Проверьте, правильно ли работает
индикатор азимута при настройке
азимута на автомобиле.

Нет

Когда автомобиль находится в зоне
возникновения геомагнитных бурь, то
электронный компас может
показывать неправильные значения
из-за изменения магнетизма
автомобиля.

Да

Смотрите признак неисправности
"На автомобиле не может быть
выполнена настройка азимута " на
странице 54-7.

Зонами, в которых часто возникают
геомагнитные бури, являются
тоннели, участки вдоль железных
дорог, дороги на эстакаде, здания,
трансформаторные подстанции,
участки над метрополитеном.



ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Поиск неисправностей

54-7



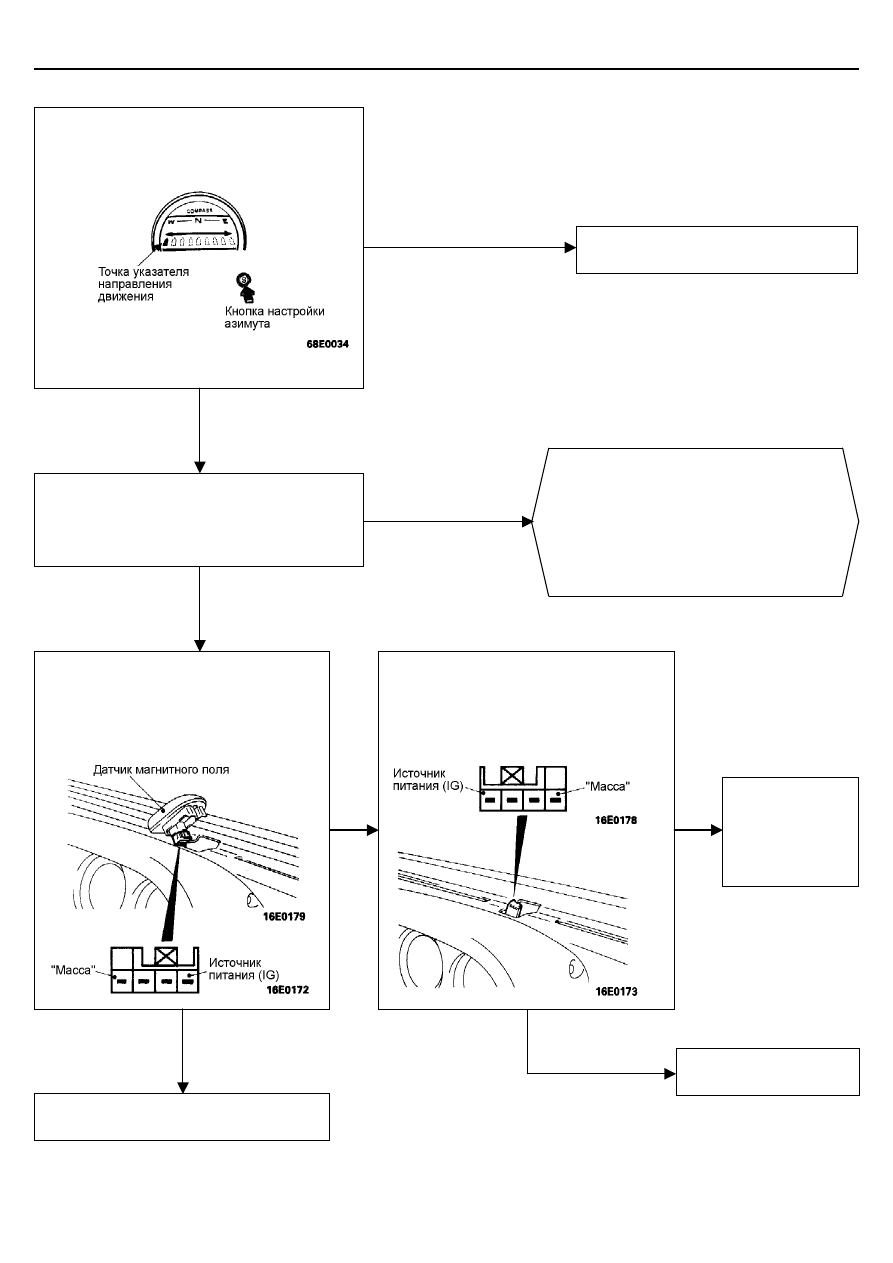

2. На автомобиле не может быть выполнена настройка азимута.









© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



При нажатой кнопке настройке азимута,
проверьте, что индикатор общего направления
выключился, и точка указателя направления
постепенно перемещается влево или вправо.



Да

Замените дисплей блока

дополнительных указателей.

Нет

После изменения направления при изначально
отрегулированном азимуте или при изменении
положения автомобиля и повторного запуска
регулировки азимута проверьте, возможно ли
проведение настройки азимута.

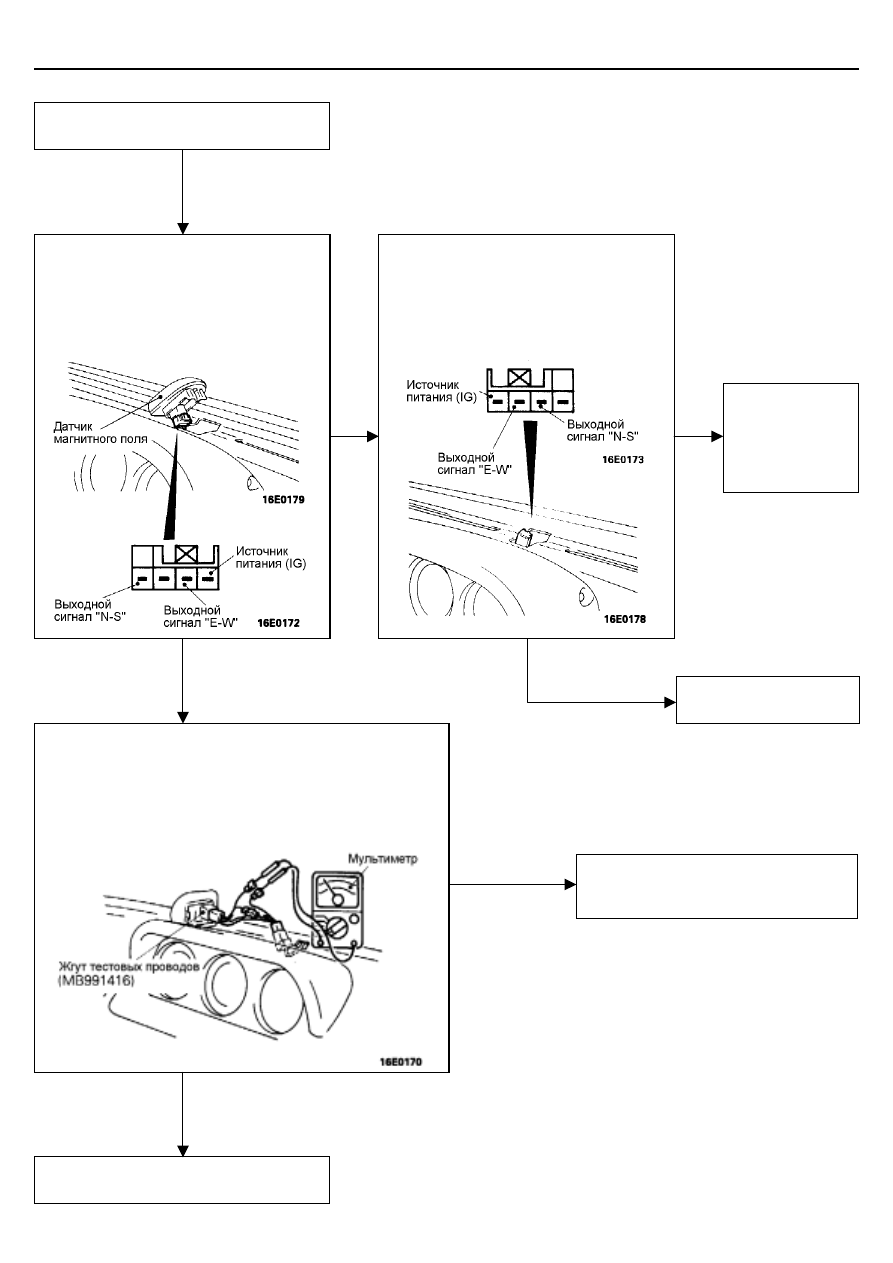

При подсоединенном разъеме датчика
магнитного поля проверьте, соответствует
ли напряжение между выводом источника
питания и выводом "массы" значению 10В
или больше.




Нет

Да

•

Иногда произвести регулировку
азимута затруднительно из-за смены
вектора магнитного поля или
направления автомобиля во время
начала настройки азимута.

•

Регулировку азимута затруднительно
произвести в местах, где на
магнитное поле влияют окружающие
объекты.

Нет

При отсоединенном разъеме датчика
магнитного поля проверьте, соответствует
ли напряжение между выводом источника
питания и выводом "массы" значению 10В
или больше.




Нет

Отремонтируйте
проводку или
замените дисплей
блока
дополнительных
указателей.

Да

Замените датчик
магнитного поля.

Да

Продолжение на следующей странице.



ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Поиск неисправностей

54-8









© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Продолжение с предыдущей страницы.



При подсоединенном разъеме датчика
магнитного поля проверьте, соответствует
ли напряжение между выводом источника
питания и выводом выходного сигнала "N-S"
или выводом источника питания и выводом
выходного сигнала "E-W"  значению 5В или
больше.



При отсоединенном разъеме датчика
магнитного поля проверьте, соответствует
ли напряжение между выводом источника
питания и выводом выходного сигнала "N-S"
или выводом источника питания и выводом
выходного сигнала "E-W" значению 5В или
больше.



Нет

Нет

Отремонтируйте
проводку или
замените дисплей
блока
дополнительных
указателей.

Замените датчик
магнитного поля.

Да

Да

С помощью специального приспособления (жгут тестовых
проводов MB991416) измерьте минимальное и максимальное
значения силы тока на выводе "N-S" или выводе "E-W", когда
автомобиль выполняет полный поворот (360

°

) для

автоматической настройки азимута. Проверьте, соответствует
ли разность минимального и максимального значений силы
тока величине 1мА или больше.

Отремонтируйте проводку или замените
дисплей датчик магнитного поля.

Нет

Да

Замените дисплей блока

дополнительных указателей.

N-S: желтый провод жгута
E-W: красный провод жгута
