ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Поиск неисправностей

54-9



3. Дисплей блока дополнительных указателей не читается или читается с трудом.









© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



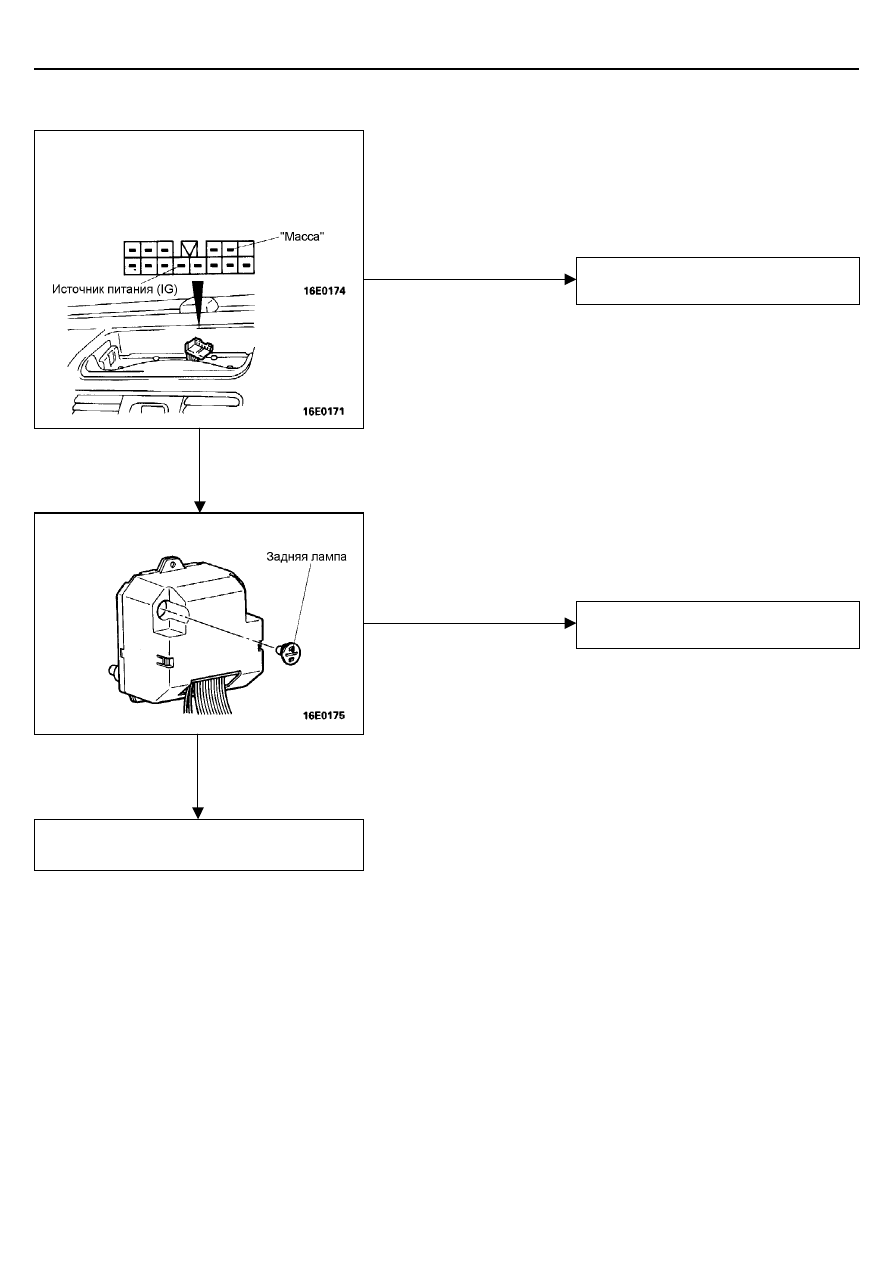

При отсоединенном разъеме блока
дополнительных указателей, проверьте,
соответствует ли напряжение между выводом
источника питания и выводом "массы" значению
10В или больше.



Да

Проверьте, горит ли задняя лампа.



Замените дисплей блока

дополнительных указателей.

Да

Отремонтируйте проводку.

Нет

Замените заднюю лампу.

Нет



ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Поиск неисправностей

54-10



4. Неверные показания температуры воздуха в салоне или температуры наружного воздуха на

дисплее блока дополнительных указателей.









© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



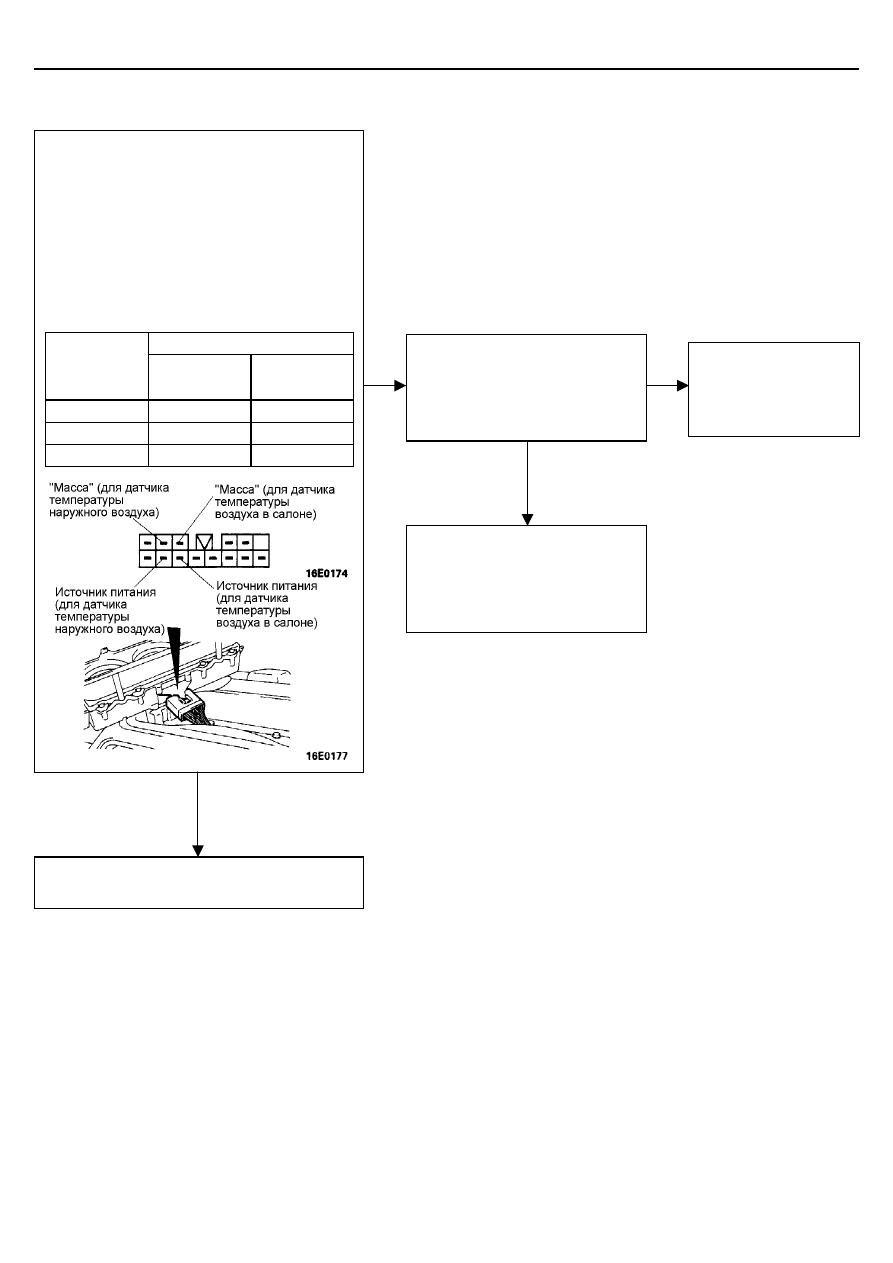

При подсоединенном разъеме блока
дополнительных указателей, проверьте,
соответствует ли напряжение между выводом
источника питания и выводом "массы" для
датчика температуры воздуха в салоне, или
между выводом источника питания и выводом
"массы" для датчика температуры наружного
воздуха и выводом "массы" значениям, указанным
ниже, когда датчик температуры воздуха в салоне
или датчик температуры наружного воздуха
показывает значения температуры, указанные в
левой колонке таблицы.

Напряжение на выводе (В)

Показания
дисплея (

°

C)

Датчик темпе-
ратуры наруж-
ного воздуха

Датчик темпе-
ратуры воздуха
в салоне

0 3,42

3,42

20 2,46 2,23
40

1,61

1,43





Проверьте, соответствует ли
внутреннее сопротивление датчика
температуры воздуха в салоне или
датчика температуры наружного
воздуха номинальному значению.
(Смотрите страницу 54-18.)

Замените датчик
температуры воздуха в
салоне или датчик
температуры наружного
воздуха.

Замените дисплей блока

дополнительных указателей.

Да

Нет

Нет

Да

Отремонтируйте проводку между
блоком дополнительных
указателей и датчиком
температуры воздуха в салоне или
датчиком температуры наружного
воздуха.



ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Технические операции на

автомобиле

54-11





ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

ПРОВЕРКА СПИДОМЕТРА

1.  Отрегулируйте давление в шинах до номинального значения.

(Смотрите ГЛАВУ 31 – "Основные технические характеристики".)

2.  Установите автомобиль на беговые барабаны и поставьте упоры под

передние колеса.
Внимание
Всегда выполняйте проверку при положении "2Н" рычага
управления раздаточной коробкой.

3.  Проверьте, что показания спидометра соответствуют диапазонам

номинальных значений.
Внимание
Не отпускайте резко педаль сцепления. Не допускайте резкого
увеличения/снижения скорости в процессе испытания.

Номинальные значения:



Номинальная скорость
км/час (миль/час)

Номинальный диапазон
значений, км/час (миль/час)



40 (20)

40-48 (20-25)



80 (40)

80-92 (40-47)



120 (60)

120-136 (60-69)



160 (80)

160-180 (80-91)





- (100)

- (100-114)



ПРОВЕРКА ТАХОМЕТРА
<Автомобили с бензиновыми двигателями>

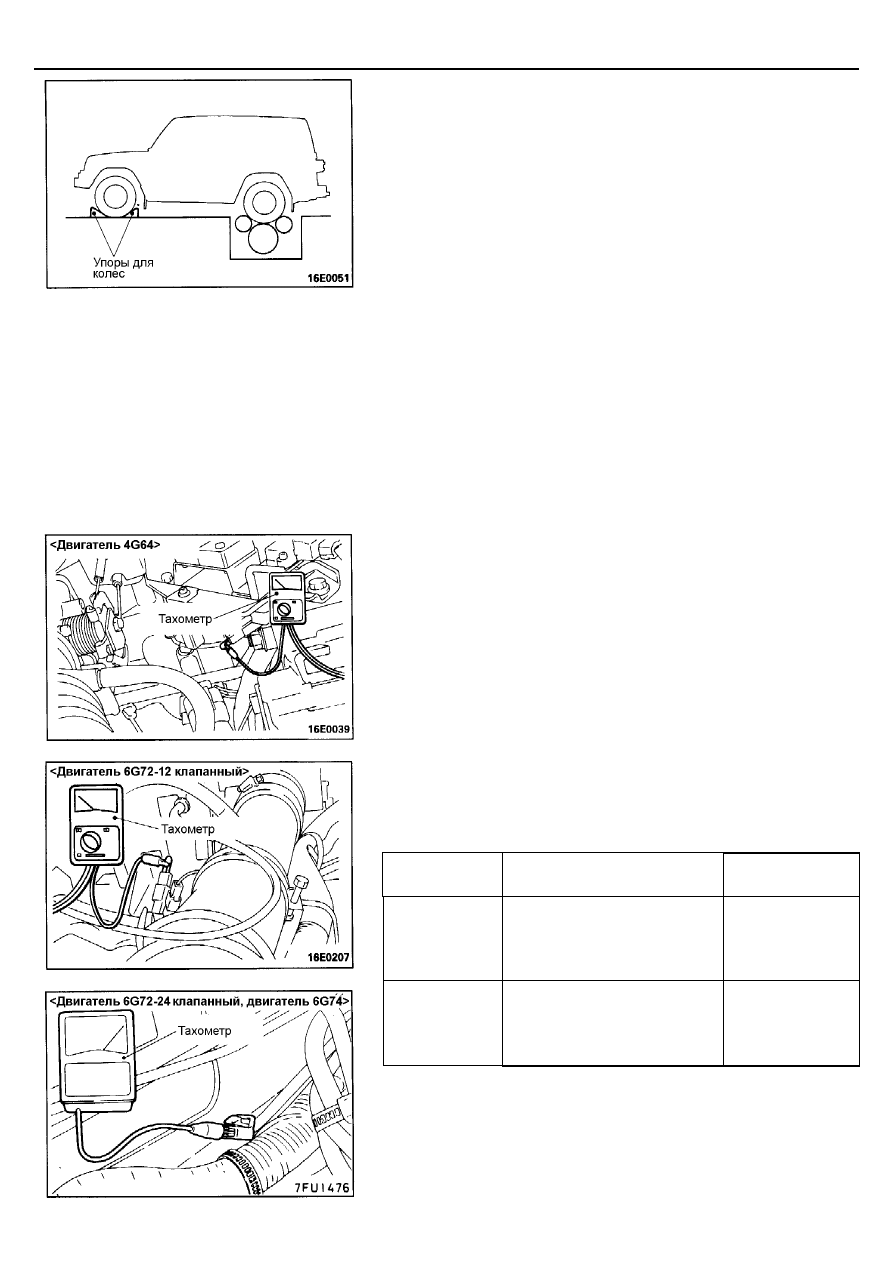

(1)  Вставьте в разъем датчика частоты вращения коленчатого вала

двигателя канцелярскую скрепку со стороны жгута проводов и
подсоедините к ней тахометр.



ПРИМЕЧАНИЕ



Для проверки тахометра автомобиля рекомендуется использовать
тахометр мотор-тестера с датчиком индуктивного типа (поскольку это
требует только его крепления на центральном проводе высокого
напряжения).



(2)  Сравните показания тахометра мотор-тестера и тахометра

автомобиля на каждой установленной частоте вращения коленчатого
вала двигателя и проверьте, что погрешность соответствует
номинальным значениям.

Номинальные значения:



Двигатель

Частота вращения коленчатого

вала двигателя, об/мин

Погрешность,

об/мин

1000

±

 100



3000

±

 150



5000

±

 250



4G64, 6G72

6000

±

 300

700

±

 100



3000

+225



-100





5000

+325



-125





6G74

7000

+400



-100









© Mitsubishi Motors Corporation   Jun.   1994

PWJE9086-F REVISED





ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Технические операции на

автомобиле

54-12



<Автомобили с дизельными двигателями>

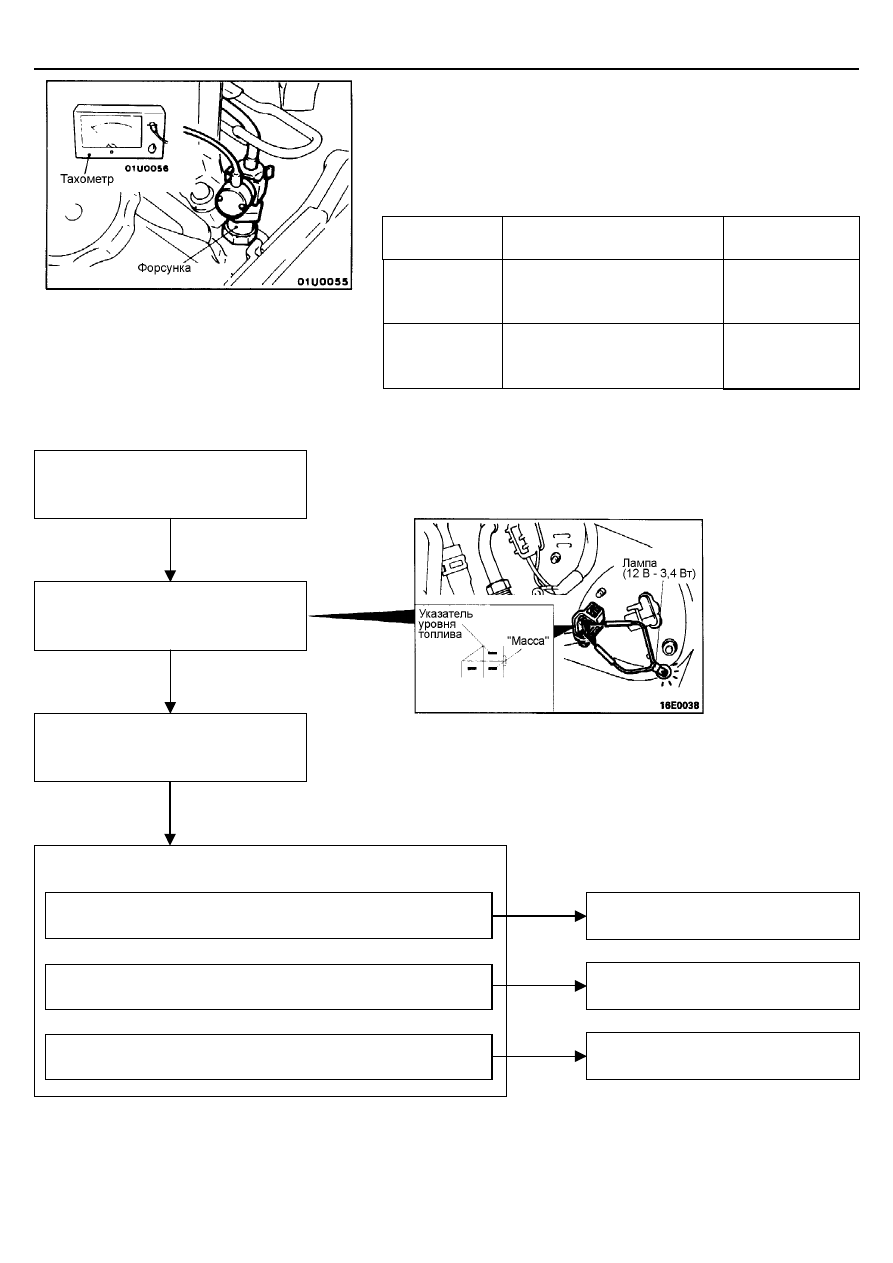

(1)  Установите датчик тахометра мотор-тестера на топливную трубку

высокого давления или на форсунку.

(2)  Сравните показания тахометра мотор-тестера и тахометра

автомобиля на каждой установленной частоте вращения коленчатого
вала двигателя и проверьте, что погрешность соответствует
номинальным значениям.

Номинальные значения:



Двигатель

Частота вращения коленчатого

вала двигателя, об/мин

Погрешность,

об/мин

1000

±

 100

3000

±

 150



4D56

5000

±

 250

700

±

 100

3000

±

 150



4M40

5000

±

 250





ПРОСТАЯ ПРОВЕРКА УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА








© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED



Отсоедините разъем датчика уровня
топлива.

Подсоедините лампу (12 В - 3,4 Вт)
между разъемом со стороны жгута
проводов и "массой".

Поверните ключ замка зажигания в
положение "ON" (ВКЛ).

Проверьте состояние тестовой лампы и указателя уровня топлива
в баке.

(1)   Лампа загорелась (Стрелка указателя уровня топлива

не движется)



(2)   Лампа загорелась (Стрелка указателя уровня топлива

движется)



(3)   Лампа не загорелась (Стрелка указателя уровня топлива

не движется)

Замените указатель уровня топлива.

Замените датчик уровня топлива
в баке.

Отремонтируйте проводку.
