ЗАМОК ЗАЖИГАНИЯ –

Замок зажигания / Подсветка

личинки замка зажигания

54-4-1





<Модели с левым рулем и дополнительной системой пассивной
безопасности (SRS)>


Вывод



Положение ключа

1 2 3 4 5 6



LOCK (блокировка рулевого
колеса)















ACC (питание на дополнительное
оборудование)















ON (включение зажигания)















START (Пуск)















ПРИМЕЧАНИЕ:

Означает наличие замкнутой цепи между выводами.





ПОДСВЕТКА ЛИЧИНКИ ЗАМКА ЗАЖИГАНИЯ

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED








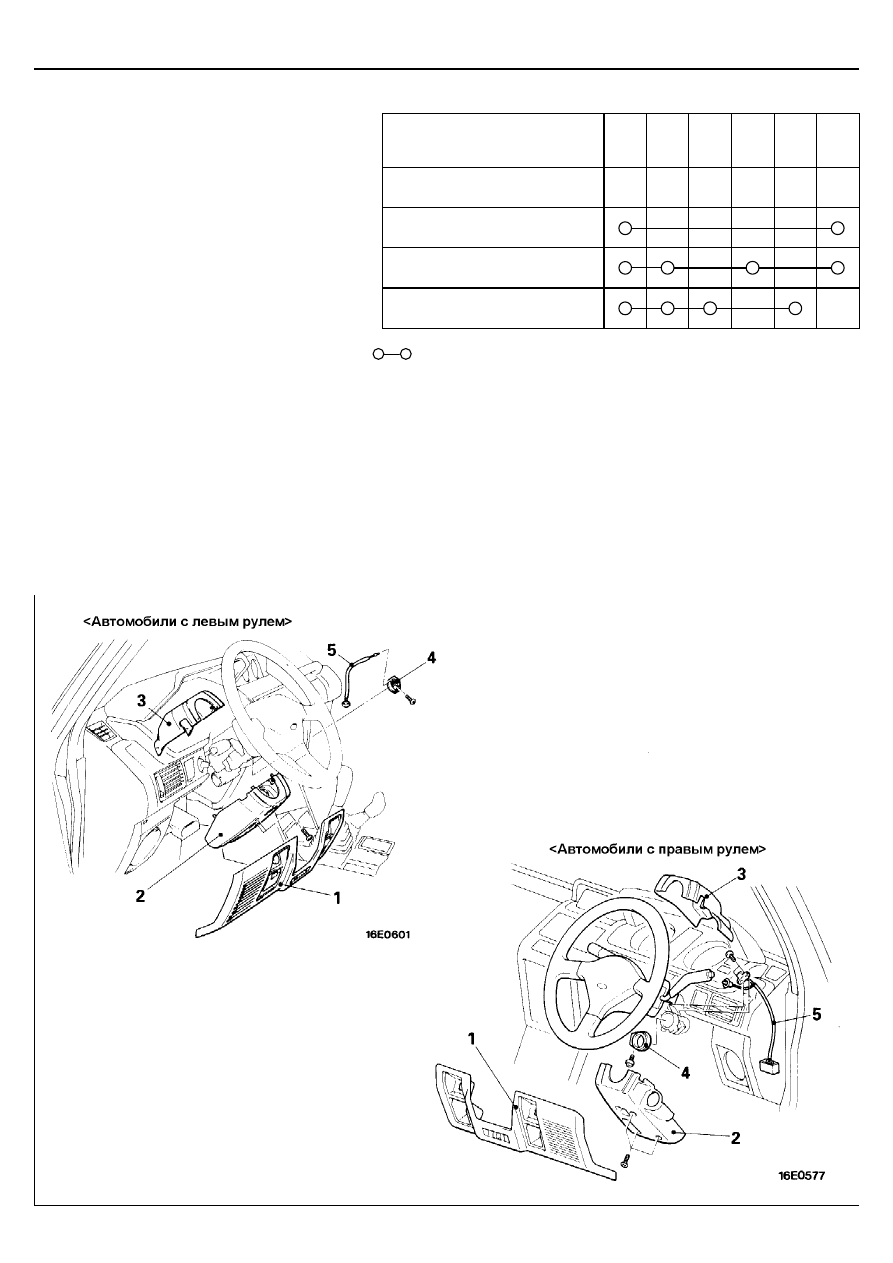

Последовательность снятия
1.   Нижняя крышка панели приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

2.   Нижний кожух рулевой колонки
3.   Верхний кожух рулевой колонки
4.   Кольцо подсветки личинки замка зажигания
5.   Выключатель системы предупреждения о

вставленном ключе зажигания или лампа
подсветки личинки замка зажигания





ЗАМОК ЗАЖИГАНИЯ –

Подсветка личинки замка зажигания

54-4-2





ПРОВЕРКА

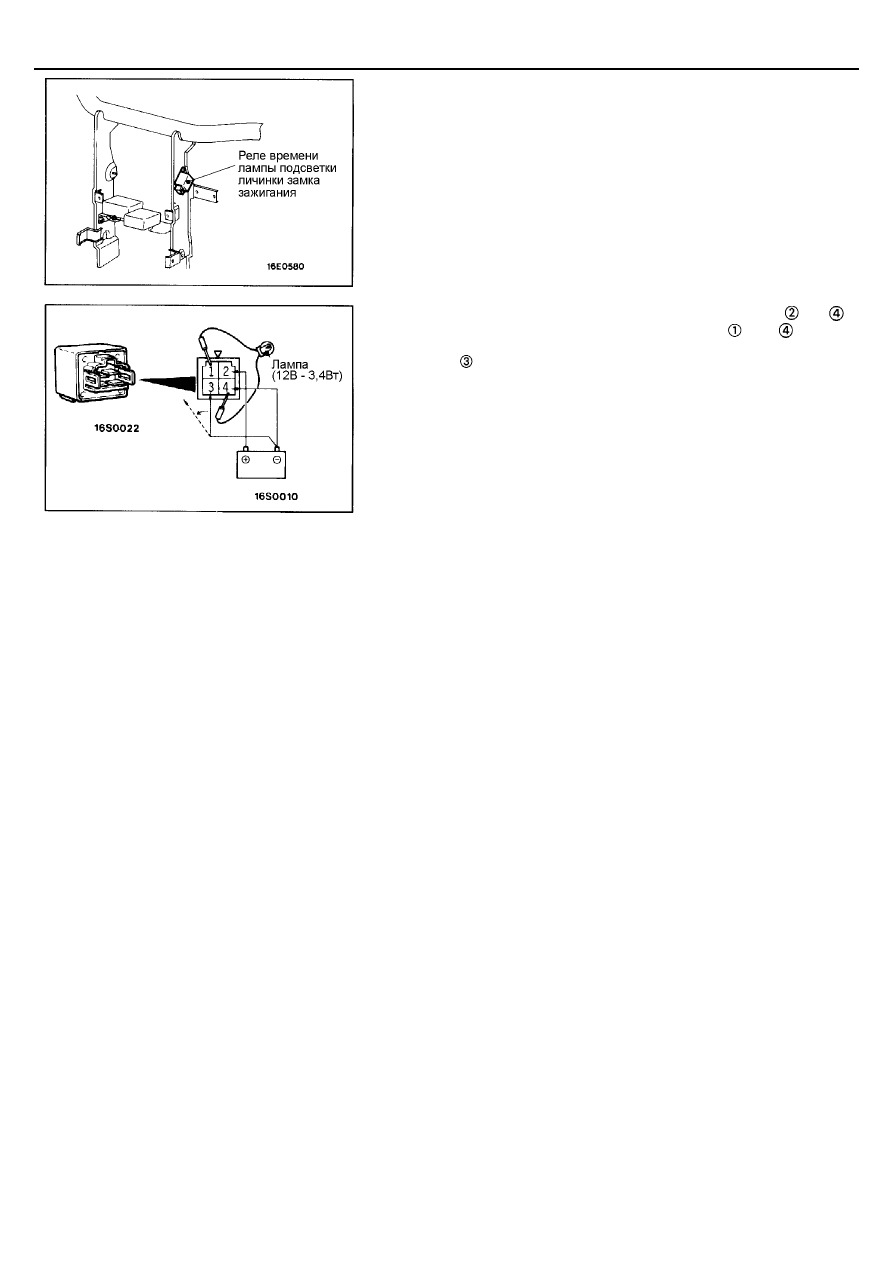

РЕЛЕ ВРЕМЕНИ ЛАМПЫ ПОДСВЕТКИ ЛИЧИНКИ ЗАМКА
ЗАЖИГАНИЯ

(1)  Снимите нижнюю крышку панели приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

(2)  Снимите реле времени лампы подсветки личинки замка зажигания.




(3)  Подайте напряжение аккумуляторной батареи к выводам №  и № .
(4)  Подсоедините тестовую лампу между выводами №   и  № .
(5)  Проверьте, что тестовая лампа загорается на 8 – 16 секунд, когда

вывод №  соединен с "массой" в течение 3 секунд или больше и
затем отсоединен от "массы".





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–  Технические характеристики

54-5



ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Наименование

Технические данные

Номинальное значение



Погрешность показаний спидометра,

км/час (миль/час)

40 (20)

40 - 48 (20-25)

80 (40)

80 - 92 (40-47)

120 (60)

120 -136 (60-69)

160 (80)

160 -180 (80-91)

–  (100)

–  (100-114)

Погрешность показаний тахометра,

об/мин



<Двигатели 4G64, 6G72, 4D56>



1000

±

 100

3000

±

 150

5000

±

 250

6000 (только автомобили с бензиновыми двигателями)

±

 300

<Двигатель 6G74>



700

±

 100

3000

+225



-100



5000

+325



-125



7000

+400



-100



<Двигатель 4M40>



700

±

 100

3000

±

 150

5000

±

 250

Сопротивление датчика уровня топлива,

Ом



Высшая точка (F) поплавка

±

 2

Низшая точка (E) поплавка

110

±

 7

Предельные положения хода поплавка датчика уровня топлива,

мм



Стандартная колесная база



"A" (Высшая точка "F" поплавка)

118,1

"B" (Низшая точка "E" поплавка) 263,1

Удлиненная колесная база



"A" (Высшая точка "F" поплавка)

119,3

"B" (Низшая точка "E" поплавка) 250,0

Сопротивление указателя уровня топлива,

Ом



<Автомобили выпуска до Октября 1993 г>



Источник питания и "масса"

233

±

 23.3

Источник питания и указатель уровня топлива

86

±

 8,6

Указатель уровня топлива и "масса"

147

±

 14,7

<Автомобили выпуска с Ноября 1993 г>



Источник питания и "масса"

115

±

 11,5

Источник питания и указатель уровня топлива

79

±

 7,9

Указатель уровня топлива и "масса"

80

±

 8,0



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Технические характеристики /

Специальный инструмент

54-5-1




Наименование

Технические данные

Сопротивление датчика температуры охлаждающей
жидкости двигателя,

Ом


147

±

 14,7

<Автомобили выпуска до Октября 1993 г>

Источник питания и датчик температуры охлаждающей жидкости

75

±

 7,5

Источник питания и "масса"

147

±

 14,7

Датчик температуры охлаждающей жидкости и "масса"

222

±

 22,2

<Автомобили выпуска с Ноября 1993 г>

Источник питания и датчик температуры охлаждающей жидкости

145

±

 14,5

Источник питания и "масса"

115

±

 11,5

Датчик температуры охлаждающей жидкости и "масса"

246

±

 24,6

Сопротивление датчика температуры воздуха в салоне и датчика
температуры наружного воздуха,

Ом



При температуре 20

°

С

Приблизительно 1200

При температуре 40

°

С

Приблизительно 500

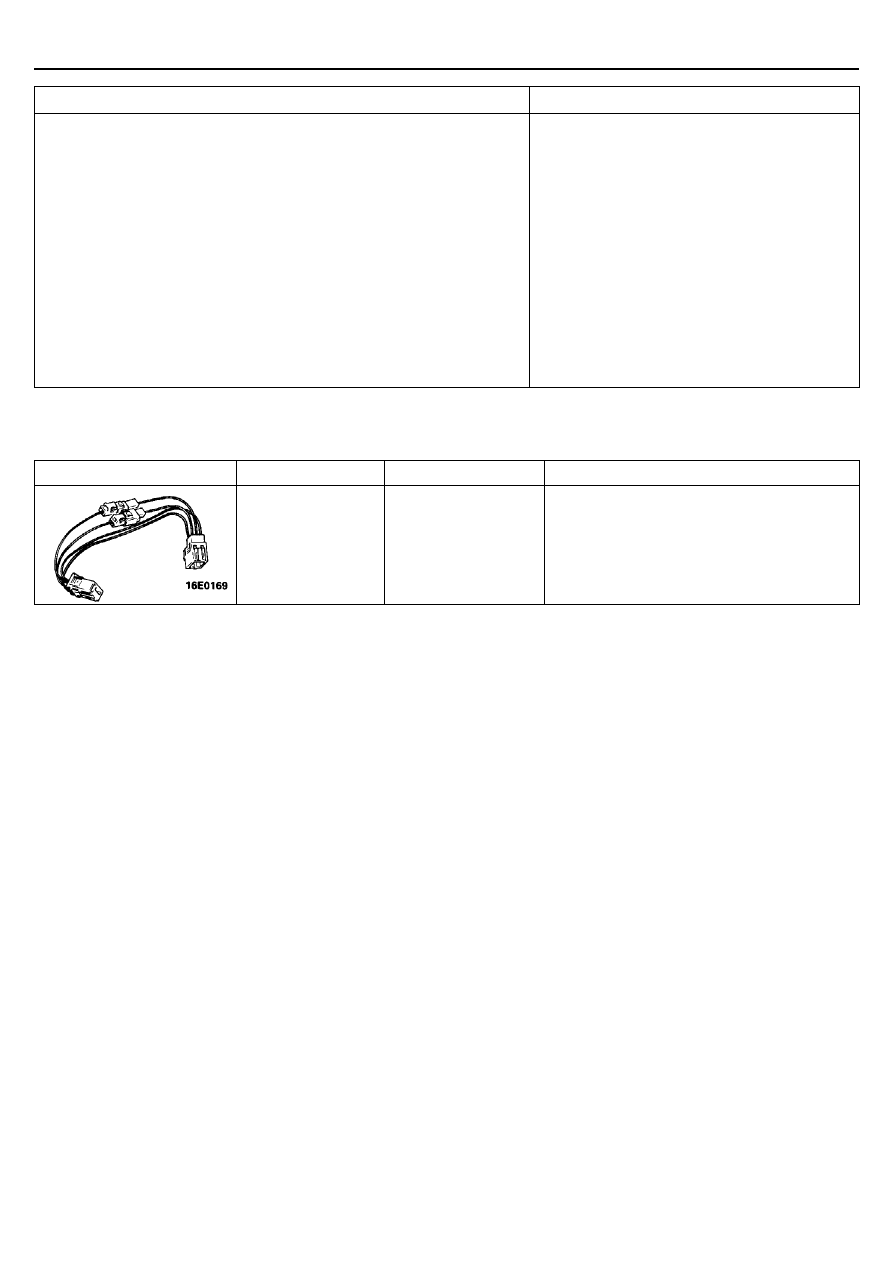

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Назначение



МВ991416

Жгут тестовых
проводов

Измерение силы тока между выводами N-S
(север-юг) и E-W (восток-запад) электронного
компаса





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED
