Mitsubishi Pajero (1991-1998 год). Руководство - часть 441





54-1-2



ПРИМЕЧАНИЕ



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





АККУМУЛЯТОРНАЯ БАТАРЕЯ –

Технические характеристики
/ Технические операции на автомобиле



54-2



АККУМУЛЯТОРНАЯ БАТАРЕЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Наименование

Технические данные

Номинальное значение

Плотность электролита в аккумуляторной батарее


1,220-1,290 (при 20

°

С)







ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

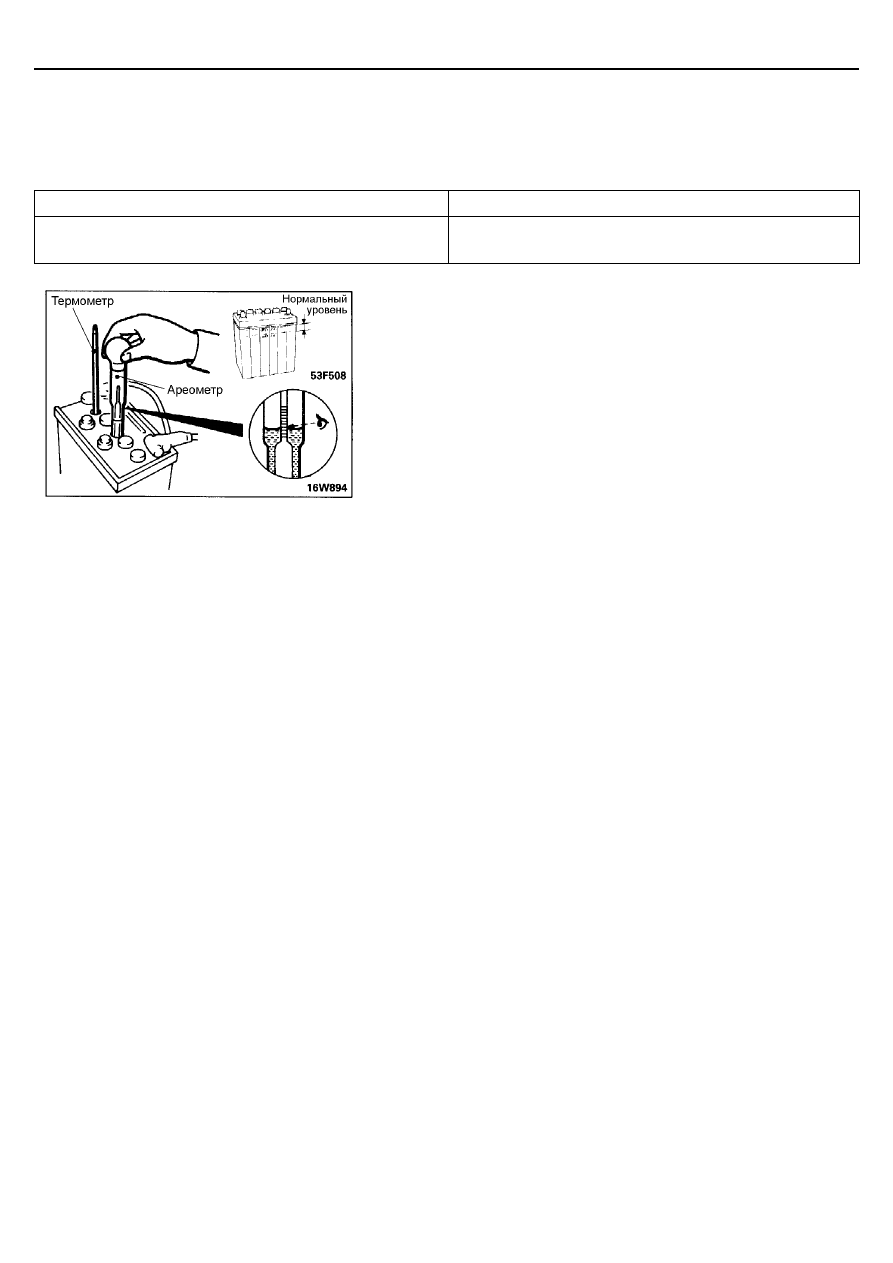

ПРОВЕРКА УРОВНЯ И ПЛОТНОСТИ
ЭЛЕКТРОЛИТА

1.  Проверьте, что уровень электролита в аккумуляторной батарее

находится между отметками максимального уровня (UPPER LEVEL) и
минимального уровня (LOWER LEVEL).

2.  С помощью ареометра и термометра измерьте плотность электролита

в аккумуляторной батарее.
Номинальное значение:   1,220-1,290 (при температуре 20

°°°°

С)



Указанная плотность электролита зависит от температуры, поэтому
для приведения измеренного значения плотности к плотности при
температуре 20

°

С, используйте следующую формулу.

D20 = Dt + 0,0007 (t - 20),
где:
D20: - Приведенная плотность электролита при температуре 20

°°°°

С

Dt: Результат фактически измеренной плотности
t: Фактическая температура электролита



ОСМОТР



Снимите аккумуляторную батарею с автомобиля.
Внимание
Если присутствуют утечки электролита из
аккумуляторной батареи, то при снятии аккумуляторной
батареи пользуйтесь защитными резиновыми
перчатками.
(1)  При наличии коррозии стоек и поддона

аккумуляторной батареи из-за утечек электролита
промойте их большим количеством теплой или
холодной воды.

(2)  При наличии трещин в корпусе аккумуляторной

батареи замените аккумуляторную батарею новой.

(3)  Очистите контакты аккумуляторной батареи с

помощью проволочной щетки и при наличии
поврежденных деталей, замените их.

ЗАРЯДКА

1.

При зарядке аккумуляторной батареи, установленной на
автомобиле, сначала отсоедините провод от
отрицательной клеммы аккумуляторной батареи, а затем
отсоедините провод от положительной клеммы, чтобы не
допустить повреждения элементов электрооборудования
автомобиля.



 2. Ток зарядки обычно составляет 1/10 часть от емкости

аккумуляторной батареи.

3.  В случае проведения быстрой зарядки ввиду нехватки

времени и т.п., сила тока зарядки никогда не должна
превышать величину емкости батареи, указанную в
амперах.

4.  Определение момента окончания зарядки.

(1)  Если плотность электролита достигла величины

1,250-1,290 и остается постоянной в течение часа.

(2)  Если напряжение каждой банки аккумуляторной

батареи достигло величины 2,5-2,8 В и остается
постоянным в течение одного часа.
Внимание
Будьте осторожны и следите за уровнем
электролита, который может повыситься в
процессе зарядки.
Не допускается производить зарядку вблизи
источников огня ввиду опасности взрыва.
Не занимайтесь работами, которые могут
вызвать появление искры в процессе зарядки.
После окончания зарядки аккумуляторной
батареи заверните крышки банок, обмойте
батарею снаружи чистой водой, чтобы удалить
остатки кислоты, и протрите насухо.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086





АККУМУЛЯТОРНАЯ БАТАРЕЯ –

Технические операции

на автомобиле

54-3



ПРОВЕРКА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

РЕЗУЛЬТАТ ПРОВЕРКИ

ДЕЙСТВИЯ

A0

ОСМОТР







ОЧИСТИТЕ клеммы и
фиксаторы. Переход к "A1".



•

Сначала отсоедините провод от отрицательной
клеммы аккумуляторной батареи, а затем
отсоедините провод от положительной клеммы.

•

Проверьте отсутствие загрязнения и коррозии
соединений.





Переход к "A1".

A1

ОСЛАБЛЕНИЕ СТОЕК АККУМУЛЯТОРНОЙ БАТАРЕИ







ЗАМЕНИТЕ аккумуляторную
батарею.



•

Проверьте отсутствие ослабления стоек
аккумуляторной батареи.





Переход к "A2".

A2

ТРЕЩИНЫ КРЫШКИ И КОРПУСА







ЗАМЕНИТЕ аккумуляторную
батарею.



•

Снимите держатели и защитные кожухи
аккумуляторной батареи.

•

Проверьте состояние корпуса и крышки
аккумуляторной батареи (отсутствие трещин,
повреждений и т.п.).





Переход к "A3".

A3

ПРОВЕРКА НАПРЯЖЕНИЯ РАЗОМКНУТОЙ ЦЕПИ





НАПРЯЖЕНИЕ РАЗОМКНУТОЙ

ЦЕПИ МЕНЬШЕ 12,4В

ЗАРЯДИТЕ аккумуляторную
батарею током 5 ампер.
Переход к "A3".




•

Включите фары головного света на 15 секунд.

•

Выключите фары головного света на 2 минуты для
стабилизации напряжения аккумуляторной
батареи.

•

Отсоедините провода от клемм аккумуляторной
батареи.

•

Измерьте напряжение разомкнутой цепи.



Переход к "A4".

A4

НАГРУЗОЧНЫЙ ТЕСТ





НАПРЯЖЕНИЕ МЕНЬШЕ

УКАЗАННОГО МИНИМУМА

ЗАМЕНИТЕ аккумуляторную
батарею.



•

Подсоедините к аккумуляторной батарее
нагрузочную вилку.

•

Разрядите аккумуляторную батарею в
рекомендованном режиме в течение 15 секунд.
(Смотрите "ТАБЛИЦУ РЕЖИМА ЗАРЯДКИ".)

•

Через 15 секунд измерьте напряжение, а затем
снимите нагрузку.





 НАПРЯЖЕНИЕ БОЛЬШЕ

УКАЗАННОГО МИНИМУМА

Аккумуляторная батарея
исправна.




ТАБЛИЦА РЕЖИМА ЗАРЯДКИ



ТАБЛИЦА НАГРУЗОЧНОЙ ХАРАКТЕРИСТИКИ





Ток нагрузки,
(Ампер)

Пиковый ток при прокрутке
коленчатого вала стартером
(при температуре -18

°

С)

Емкость

Тип
батареи



Минимальное

напряжение (В)

Температура (

°

С)





210 420

111 65D23R



9,6

21 и выше



 240

490

123 75D26R



9,5

16



310 622

159 95D31R

9,4

10











9,3

4













9,1

-1













8,9

-7













8,7

-12











8,5

-18





© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086





ЗАМОК ЗАЖИГАНИЯ –

Замок зажигания

54-4



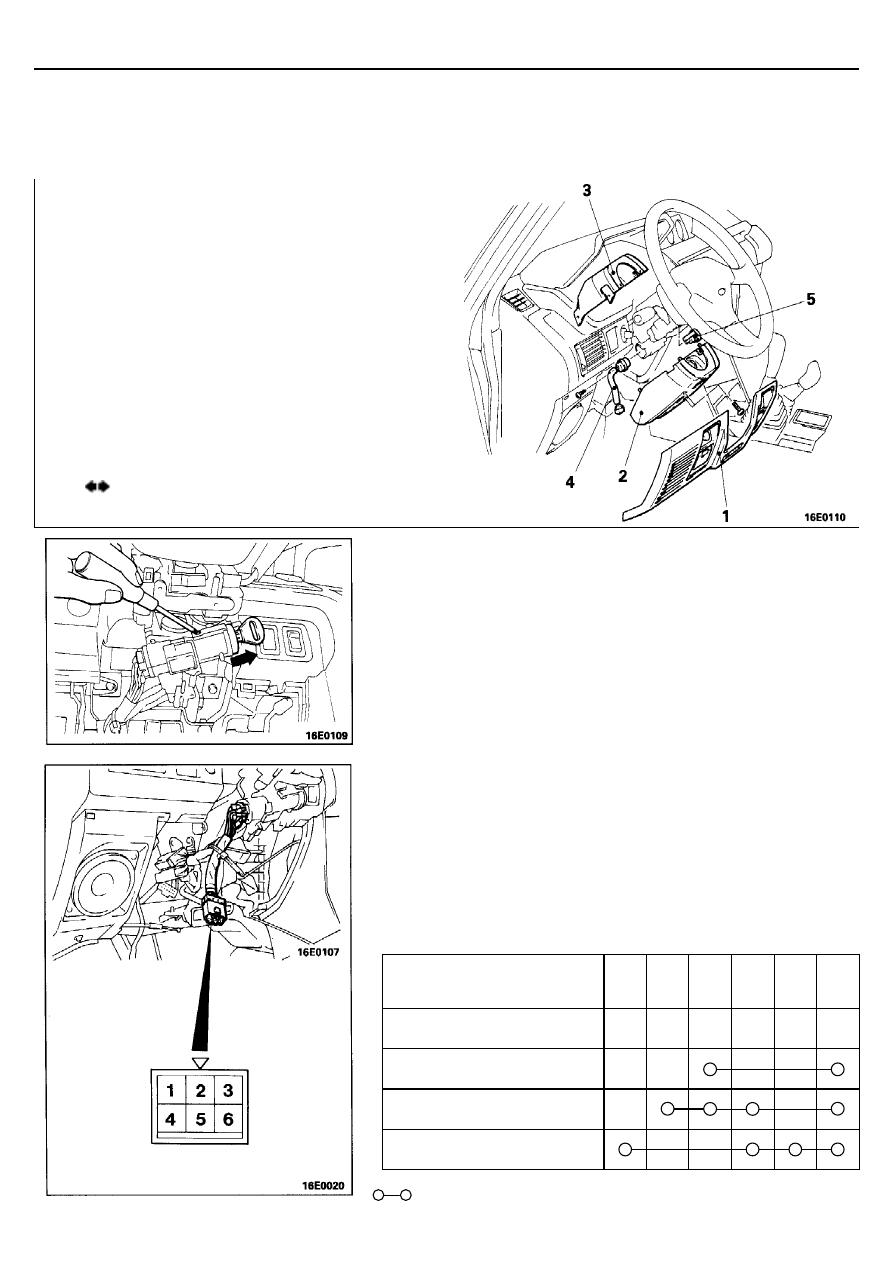

ЗАМОК ЗАЖИГАНИЯ

ЗАМОК ЗАЖИГАНИЯ

СНЯТИЕ И УСТАНОВКА





ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

5.   СНЯТИЕ ЛИЧИНКИ ЗАМКА ЗАЖИГАНИЯ

(1)  Вставьте ключ в замок зажигания и поверните его в положение

"АСС".

(2)  С помощью тонкой крестообразной отвертки протолкните внутрь

стопорный штифт личинки замка зажигания и затем вытащите
личинку на себя.



ПРОВЕРКА

ПРОВЕРКА ЦЕПЕЙ ЗАМКА ЗАЖИГАНИЯ

(1)  Снимите нижнюю крышку панели приборов.

(Смотрите ГЛАВУ 52А – "Панель приборов".)

(2)  Снимите нижний кожух рулевой колонки.
(3)  Отсоедините разъем жгута проводов от замка зажигания и

подсоедините омметр к разъему замка зажигания.

(4)  Поворачивая ключ замка зажигания в различные положения,

проверьте состояние цепи между выводами разъема замка зажигания.

<Кроме моделей с левым рулем и дополнительной системой
пассивной безопасности (SRS)>


Вывод



Положение ключа

1 2 3 4 5 6



LOCK (блокировка рулевого
колеса)















ACC (питание на дополнительное
оборудование)















ON (включение зажигания)















START (Пуск)















ПРИМЕЧАНИЕ:

Означает наличие замкнутой цепи между выводами.

© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED



Последовательность снятия замка зажигания





1.   Нижняя крышка панели приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

2.   Нижний кожух рулевой колонки
3.   Верхний кожух рулевой колонки
4.   Замок зажигания



Последовательность снятия личинки замка зажигания







2.   Нижний кожух рулевой колонки
5.   Личинка замка зажигания
