SRS –

Меры безопасности при техническом обслуживании системы SRS

52B-4





5.  После отсоединения провода от отрицательной клеммы аккумуляторной батареи подождите не менее 60 секунд,

прежде чем приступить к дальнейшей работе. Система SRS сконструирована таким образом, что после
отключения аккумуляторной батареи на короткое время сохраняется достаточное напряжение для срабатывания
подушки безопасности. Поэтому если выполняются работы связанные с системой SRS сразу же после
отключения аккумуляторной батареи, то непреднамеренное раскрытие надувной подушки безопасности может
привести к серьезным травмам.

6.  Элементы системы SRS не выдерживают нагрева свыше 93

°

C, поэтому необходимо снять датчики лобового удара,

электронный блок управления SRS, модули подушек безопасности и часовую пружину перед сушкой автомобиля после
окраски.
Проверьте работоспособность системы SRS после повторной установки снятых элементов.

7.  После выполнения операций по обслуживанию системы SRS проверьте работу контрольной лампы SRS и убедитесь в

нормальном функционировании системы. (Смотрите страницу 52В-7.)

8.  При подключении или отключении тестера MUT-II, убедитесь в том, что ключ замка зажигания находится

в положении "Выкл" (OFF).

9.  При возникновении любого вопроса по системе SRS, пожалуйста, обращайтесь к Вашему региональному дистрибьютору.

ПРИМЕЧАНИЕ
СЛУЧАЙНОЕ СРАБАТЫВАНИЕ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ,
ПОЭТОМУ ВЫПОЛНЯЙТЕ ТОЛЬКО ТЕ ОПЕРАЦИИ И ПРИМЕНЯЙТЕ ТОЛЬКО ТЕ ИНСТРУМЕНТЫ, КОТОРЫЕ УКАЗАНЫ
В ДАННОМ РУКОВОДСТВЕ.





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





SRS –

Основные данные для контроля / Специальные

инструменты и контрольно-измерительные приборы

52B-5

ОСНОВНЫЕ ДАННЫЕ ДЛЯ КОНТРОЛЯ

Наименование

Технические данные

Сопротивление датчика лобового удара,

Ом

2000

±

20

Сопротивление часовой пружины,

Ом

Меньше 0,4

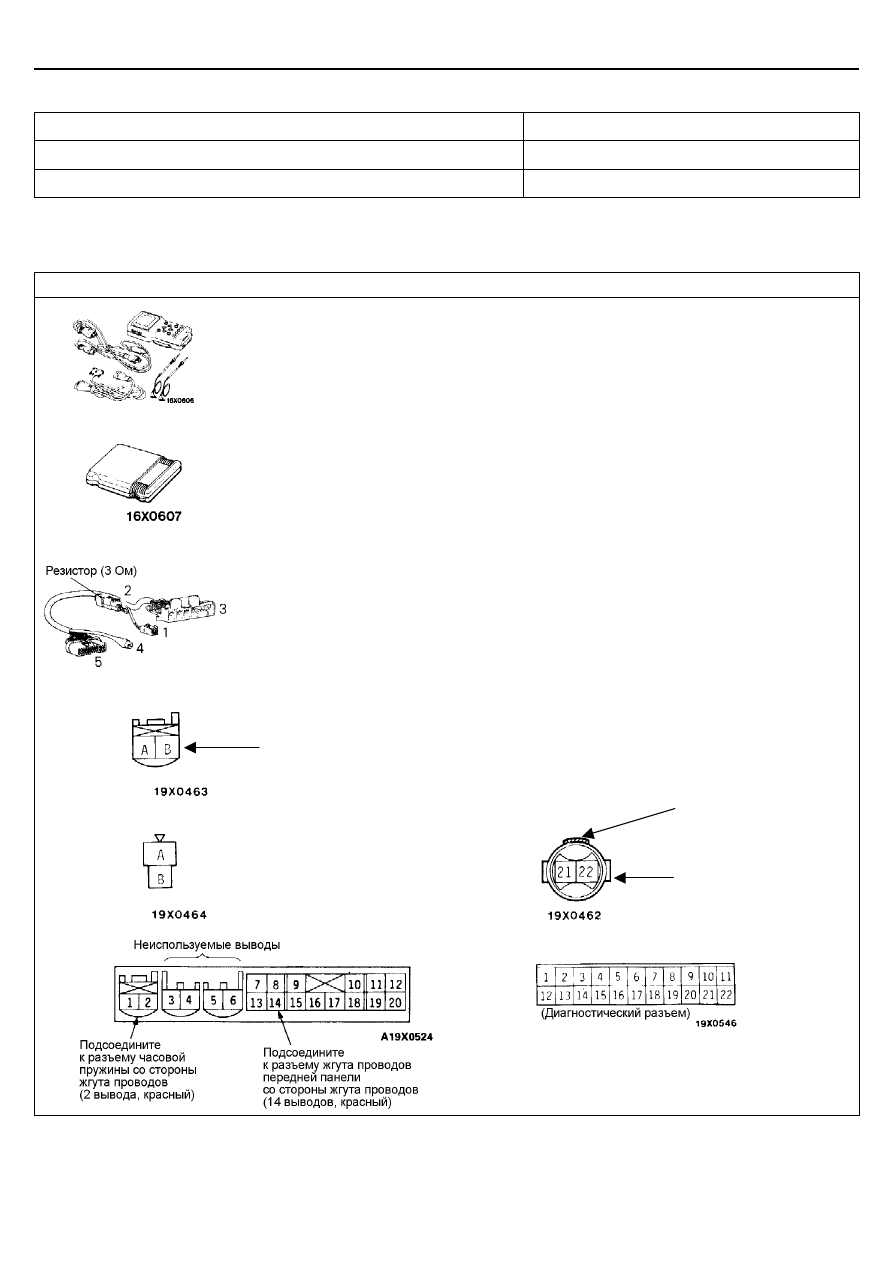

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ И
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

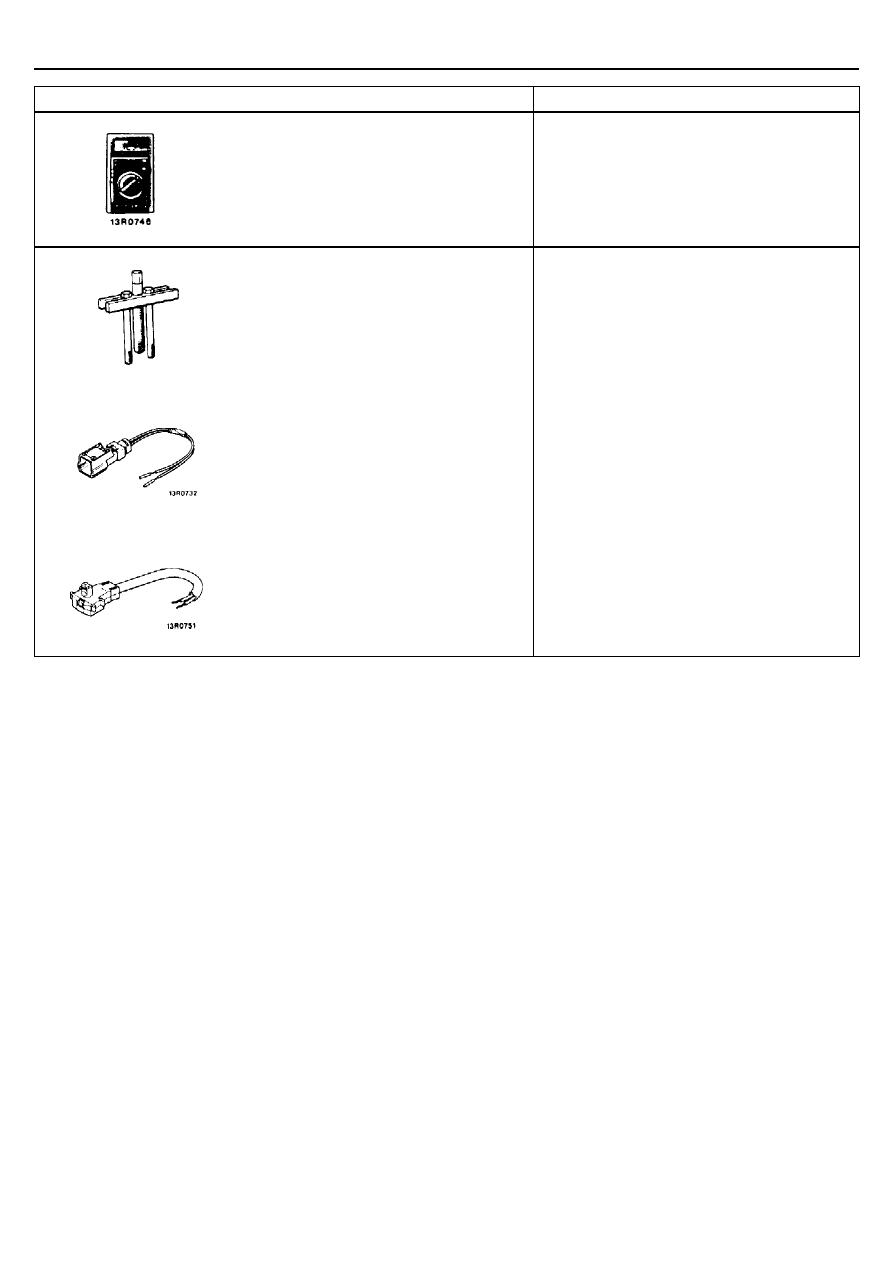

Инструмент

Номер

Название

Назначение



МВ991502

Диагностический
прибор MUT-II
в комплекте



Модуль ROM



Смотрите ГЛАВУ 00 – "Меры безопасности
при техническом обслуживании и ремонте".

•

Считывание кодов неисправностей

•

Стирание кодов неисправностей

•

Считывание периода появления
неисправности

•

Считывание количества стираний кодов
неисправностей
[Смотрите РУКОВОДСТВО к MUT-II]





МВ991349

Жгут проводов
для проверки
системы SRS

•

Проверка электрический цепи системы SRS
с помощью цифрового мультиметра.

ПРИМЕЧАНИЕ
Жгут тестовых проводов для проверки системы
SRS используется в различных диагностических
проверках.
Более подробная информация приведена в
"ПОСЛЕДОВАТЕЛЬНОСТИ ПРОВЕДЕНИЯ
ДИАГНОСТИКИ" (на страницах 52B-9 – 52B-24.)

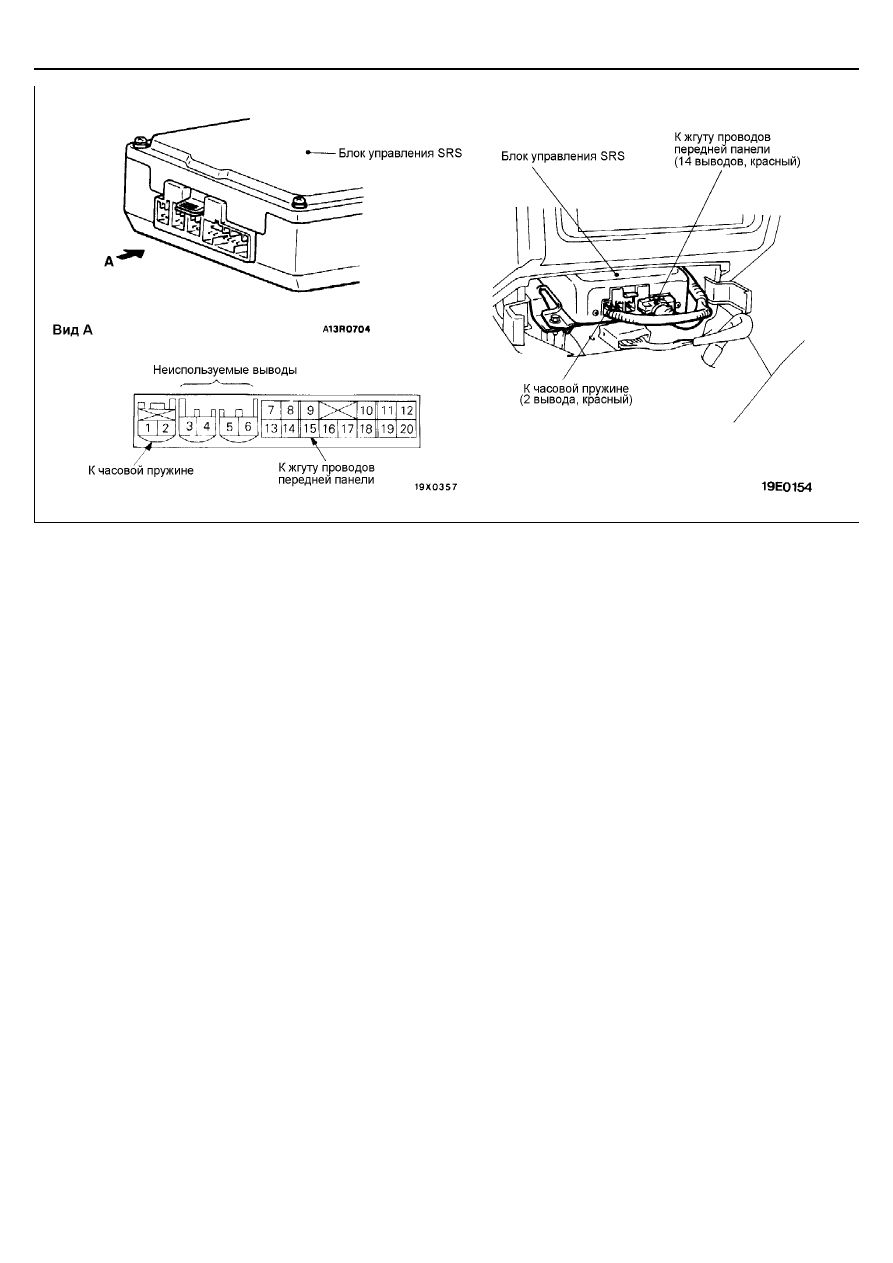

1





К разъему электронного
блока управления SRS
для часовой пружины.





Метка белой краской

2



(Подсоединен
резистор 3 Ом.)

4






К разъему часовой
пружины для модуля
подушки безопасности.

3



5





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





SRS –

Специальные инструменты и контрольно-измерительные приборы

52B-6


Инструмент

Номер

Название

Назначение



Цифровой
мультиметр



Используйте цифровой мультиметр у
которого верхний предел измерений тока не
более 2 мА при минимальном диапазоне
сопротивлений.

Проверка электрический цепи системы SRS с
помощью жгута тестовых проводов для
проверки системы SRS.



МВ990803

Съемник рулевого
колеса

Снятие рулевого колеса



МВ686560

Жгут проводов "А"
с адаптером для
надувной подушки
безопасности SRS

Срабатывание надувной подушки безопасности
внутри автомобиля.



МВ628919

Жгут проводов "B"
с адаптером для
надувной подушки
безопасности SRS

Срабатывание надувной подушки безопасности
снаружи автомобиля.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





SRS –

Поиск неисправностей

52B-7

ПОИСК НЕИСПРАВНОСТЕЙ



ФУНКЦИЯ САМОДИАГНОСТИКИ

ПРОВЕРКА ДИГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ

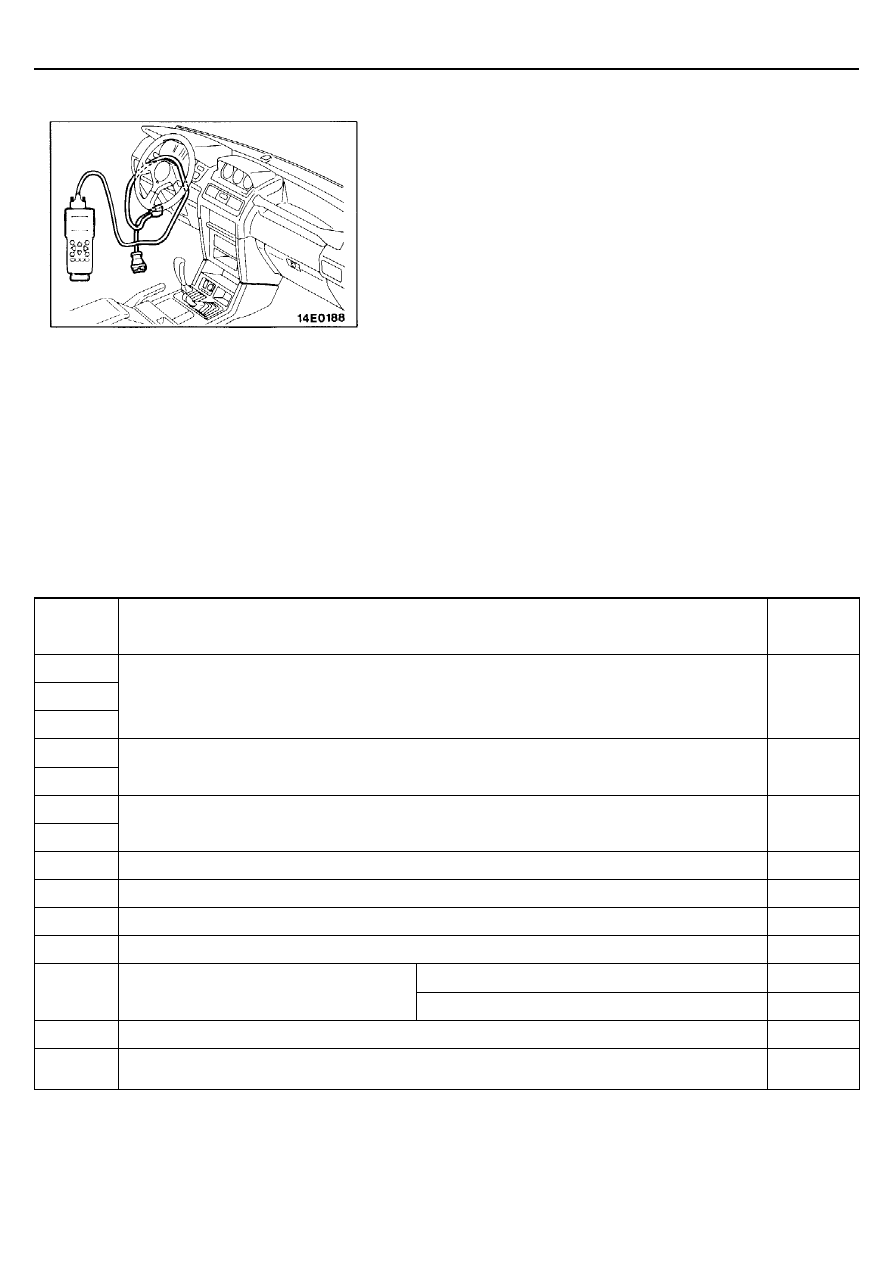

Подсоедините тестер MUT-II к диагностическому разъему (16-ти
контактному) под панелью приборов и считайте коды неисправностей.




СТИРАНИЕ ДИГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ

Подсоедините тестер MUT-II к диагностическому разъему (16-ти
контактному) под панелью приборов и удалите коды неисправностей из
памяти блока управления.


ТАБЛИЦА ПРОВЕРКИ ПО ДИАГНОСТИЧЕСКИМ КОДАМ НЕИСПРАВНОСТЕЙ

Произведите проверку системы в соответствии с таблицей диагностических кодов неисправностей.

№ кода

Проверяемый элемент системы

Страница
с описанием
проверки

11

12

13

Датчики лобового удара и их цепи 52В-8

21

22

Цепи модуля подушки безопасности (электрозапала) 52В-10

31

32

Конденсатор электронного блока управления SRS и его цепи 52В-12

33

*2



Цепь сигнала прокрутки коленчатого вала двигателя стартером 52В-13

34

*2



Контрольная цепь фиксатора электрического разъема электронного блока управления SRS

52В-14

41

*1, *2



Цепь питания замка зажигания IG

1

 (A)

52В-15

42

*1, *2



Цепь питания замка зажигания IG

1

 (B)

52В-16

Лампа не загорается*

2

 52В-18

43

Цепи управления контрольной лампой SRS

Лампа не гаснет 52В-19

44

Цепи управления контрольной лампой SRS

52В-20

45

Цепи EEPROM (электрически стираемое программируемое постоянное запоминающее устройство)
внутри электронного блока управления SRS и аналогово-цифрового преобразователя

52В-21

ПРИМЕЧАНИЕ:
(1)

*1

: Для кодов неисправностей, отмеченных *, если состояние автомобиля возвращается к нормальному на период времени

5

±

0,2 секунды, то код неисправности будет автоматически стерт из памяти и контрольная лампа SRS вернется к

нормальному состоянию.

(2)

*2

: Если произошел разряд аккумуляторной батареи, то в памяти сохранятся коды неисправностей №41 или №42.

Проверьте аккумуляторную батарею при появлении на дисплее этих кодов неисправностей.
