ОБОРУДОВАНИЕ САЛОНА -

Общие сведения / Напольная консоль

52А-1

ГЛАВА 52А

ОБОРУДОВАНИЕ САЛОНА

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Была установлена более крупная задняя консоль. В соответствие с этим, были разработаны операции по ее техническому
обслуживанию.

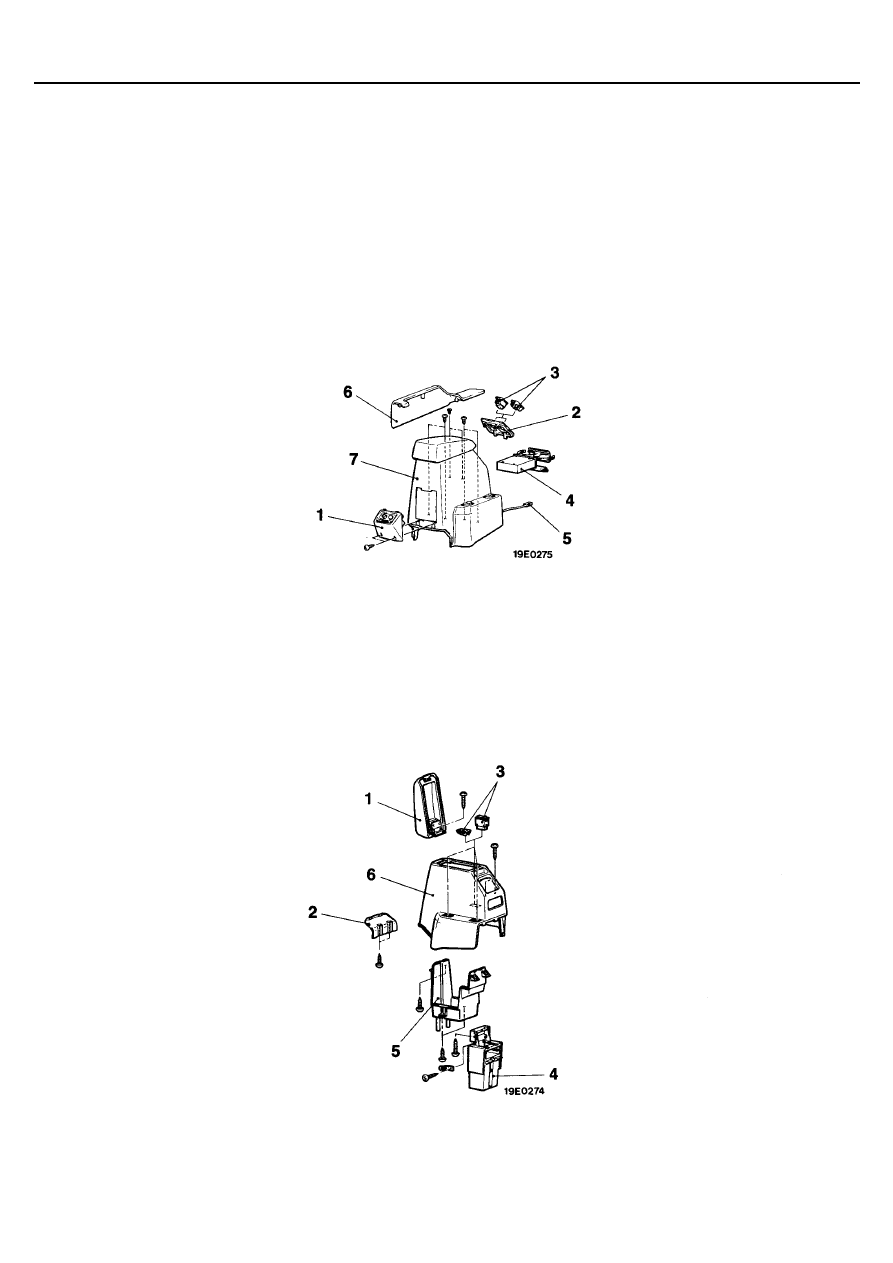

НАПОЛЬНАЯ КОНСОЛЬ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Панель управления задним отопителем

в сборе

2. Панель переключателей
3. Выключатели или заглушка отверстия
4. Подстаканник

5. Разъем
6. Боковая панель А
7. Задняя консоль в сборе

РАЗБОРКА И СБОРКА

Последовательность разборки
1. Крышка задней консоли
2. Задняя крышка
3. Выключатель или заглушка отверстия

4. Внутренний ящик А
5. Внутренний ящик В
5. Задняя консоль





52B-1

ДОПОЛНИТЕЛЬНАЯ

СИСТЕМА ПАССИВНОЙ

БЕЗОПАСНОСТИ (SRS)

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ ..................................... 2

МЕРЫ БЕЗОПАСНОСТИ
ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
СИСТЕМЫ SRS  ................................................... 3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ КОНТРОЛЯ .......... 5

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ И
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ
ПРИБОРЫ ........................................................... 5

ПОИСК НЕИСПРАВНОСТЕЙ .............................. 7

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
СИСТЕМЫ SRS  ................................................. 25

ПРОВЕРКА СИСТЕМЫ SRS ПОСЛЕ
АВАРИИ АВТОМОБИЛЯ .................................. 29

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ОТДЕЛЬНЫХ УЗЛОВ И ДЕТАЛЕЙ
СИСТЕМЫ SRS  ................................................. 32





ПРЕДУПРЕЖДАЮЩИЕ ЭТИКЕТКИ .................32

ДАТЧИКИ ЛОБОВОГО УДАРА .........................33

ЭЛЕКТРОННЫЙ БЛОК
УПРАВЛЕНИЯ SRS  ...........................................35

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
И ЧАСОВАЯ ПРУЖИНА ....................................38

МЕТОДИКА УТИЛИЗАЦИИ МОДУЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ ...........................44

Разрядка не сработавшей подушки
безопасности ................................................................... 44
Процедура утилизации сработавшей
подушки безопасности ................................................... 47



ВНИМАНИЕ!

•

Перед любым обслуживанием или ремонтом внимательно изучите, и соблюдайте требования техники
безопасности, приведенные в разделе "МЕРЫ БЕЗОПАСНОСТИ ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
СИСТЕМЫ SRS " на странице 52В-3.

•

При поиске неисправностей и техническом обслуживании всегда соблюдайте методики, приведенные в разделе
"ПОИСК НЕИСПРАВНОСТЕЙ" на странице 52В-7 и в разделе "ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СИСТЕМЫ SRS" на
странице 52В-25 соответственно.

•

При обслуживании или снятии (замене) любого узла или детали системы SRS выполняйте требования методики,
изложенные в разделе "ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОТДЕЛЬНЫХ УЗЛОВ И ДЕТАЛЕЙ СИСТЕМЫ SRS" на
странице 52В-32.

•

При возникновении любого вопроса по системе SRS, пожалуйста, обращайтесь к Вашему региональному
дистрибьютору.




© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





SRS –

Общая информация

52B-2

ОБЩАЯ ИНФОРМАЦИЯ

Система дополнительной пассивной безопасности (SRS)
разработана для использования совместно с ремнями
безопасности и повышения уровня безопасности при всех
дорожно-транспортных происшествиях и снижения риска
травмирования при срабатывании надувной подушки
безопасности путем удержания передних пассажиров на
своих сиденьях в случаях аварии.

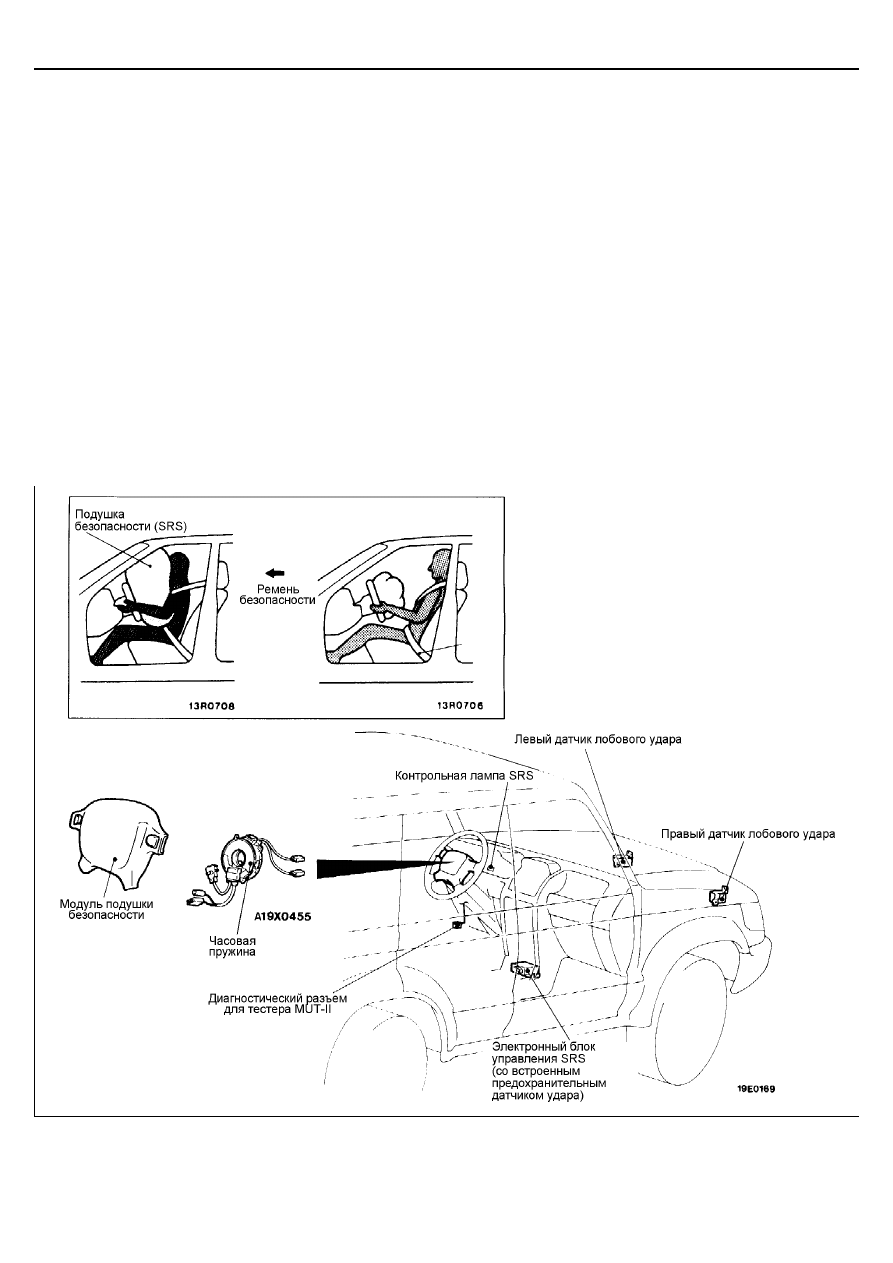

Система дополнительной пассивной безопасности (SRS)
состоит из: датчиков лобового удара (левого и правого,
установлены на панели крепления радиатора); надувной
подушки безопасности (расположена в центре рулевого
колеса), которая содержит модуль со сложенной подушкой
безопасности и надувное устройство (газогенератор);
электронного блока управления SRS (установлен рядом с
рычагом переключения передач), который управляет всей
системой и содержит встроенный предохранительный
датчик удара (safing impact sensor); контрольной лампы
SRS (на панели приборов), которая показывает состояние
системы SRS, и часовой пружины промежуточного
соединения, расположенной в рулевой колонке;
электропроводки.




Система дополнительной пассивной безопасности (SRS)
разработана таким образом, что надувная подушка
безопасности срабатывает при одновременном наличии
сигнала от предохранительного датчика удара и сигнала от
одного или обоих (левого и правого) датчиков лобового
удара, когда ключ замка зажигания находится в положении
"ON" (ВКЛ).
Сигналы от датчиков появляются в случае аварии при
лобовых или близких к лобовым ударах различной силы (от
средних до сильных).
К работе по обслуживанию систем дополнительной пассивной
безопасности, а также связанных с ними элементов,
допускается только квалифицированный персонал.
Перед началом работы обслуживающий персонал должен
тщательно изучить данное руководство. Необходимо проявлять
особую осторожность при обслуживании системы SRS с целью
избежать травмирования или смерти обслуживающего
персонала (в результате несанкционированного срабатывания
подушки безопасности), либо водителя и переднего пассажира
(в результате неработоспособности системы SRS после
неквалифицированного обслуживания или ремонта).






© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





SRS –

Меры безопасности при техническом обслуживании системы SRS

52B-3

МЕРЫ БЕЗОПАСНОСТИ ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
СИСТЕМЫ SRS


1.  В целях избежания травмирования себя и других лиц

из-за случайного раскрытия подушки безопасности и
случайного срабатывания ремня с преднатяжителем,
при обслуживании этих систем необходимо
внимательно изучить и выполнять все требования
техники безопасности, указанные в данном
руководстве.

2.  Запрещается использовать любые электрические

контрольные приборы при обслуживании
непосредственно или в зоне расположения элементов
системы SRS за исключением указанных в главе 52В.

3.  Никогда не пытайтесь ремонтировать следующие

элементы:





•

Датчики лобового удара

•

Электронный блок управления SRS (SRS-ECU)

•

Часовая пружина

•

Модуль подушки безопасности


При обнаружении неисправности любого из элементов этих
систем, они подлежат замене исключительно в соответствии с
методикой, приведенной в разделе "Техническое обслуживание
отдельных узлов и деталей системы SRS", изложенной в
данном руководстве. (Смотрите страницу 52В-32.)


4.  Запрещается ремонтировать разъемы электропроводки системы SRS. При обнаружении неисправности в разъеме

необходимо заменить жгут проводов. При обнаружении неисправности в проводе замените или отремонтируйте жгут
проводов в соответствии со следующей таблицей.


№
вывода
блока
управле-
ния SRS

Разъем жгута
проводов
(количество
выводов,
цвет)

Назначение провода

Необходимая операция по
устранению неисправности

1

2

2 вывода,
красный

Жгут проводов передней панели

→

→

→

→

 Часовая пружина

Исправьте или замените
каждый жгут проводов.
Замените часовую пружину.

7 и 8



—

—

9

Жгут проводов передней панели

→

 диагностический разъем

10

14 выводов,
красный

Жгут проводов
передней
панели

→



Жгут проводов
системы
управления

→



Жгут проводов
передней
панели

→



Замок
зажигания
(ST)

Исправьте или замените
каждый жгут проводов

11



Жгут проводов передней
панели

→



Блок предохранителей
(Предохранитель № 18)



12

Жгут проводов передней
панели

→



Блок предохранителей
(Предохранитель № 12)



13

14



Жгут проводов
передней панели

→



Жгут проводов
панели приборов

→



Контрольная
лампа SRS



16

17



Жгут проводов
передней панели

→



Передний
жгут проводов

→



Датчик лобового
удара (левый)

Замените вместе с
проводом датчика*

15

18



Жгут проводов
передней панели

→



Передний
жгут проводов

→



Датчик лобового
удара (правый)



19

20



Жгут проводов передней
панели

→

  "Масса"

Исправьте или замените
жгут проводов передней
панели.

ПРИМЕЧАНИЕ
(1)  Провод датчика, отмеченный * поставляется как запасные части.
(2)  Провод датчика, используемый как заменяемый, прокладывается вдоль жгута проводов передней панели и переднего

жгута проводов.
