ОБОРУДОВАНИЕ САЛОНА -

Заднее сидение



52А-2

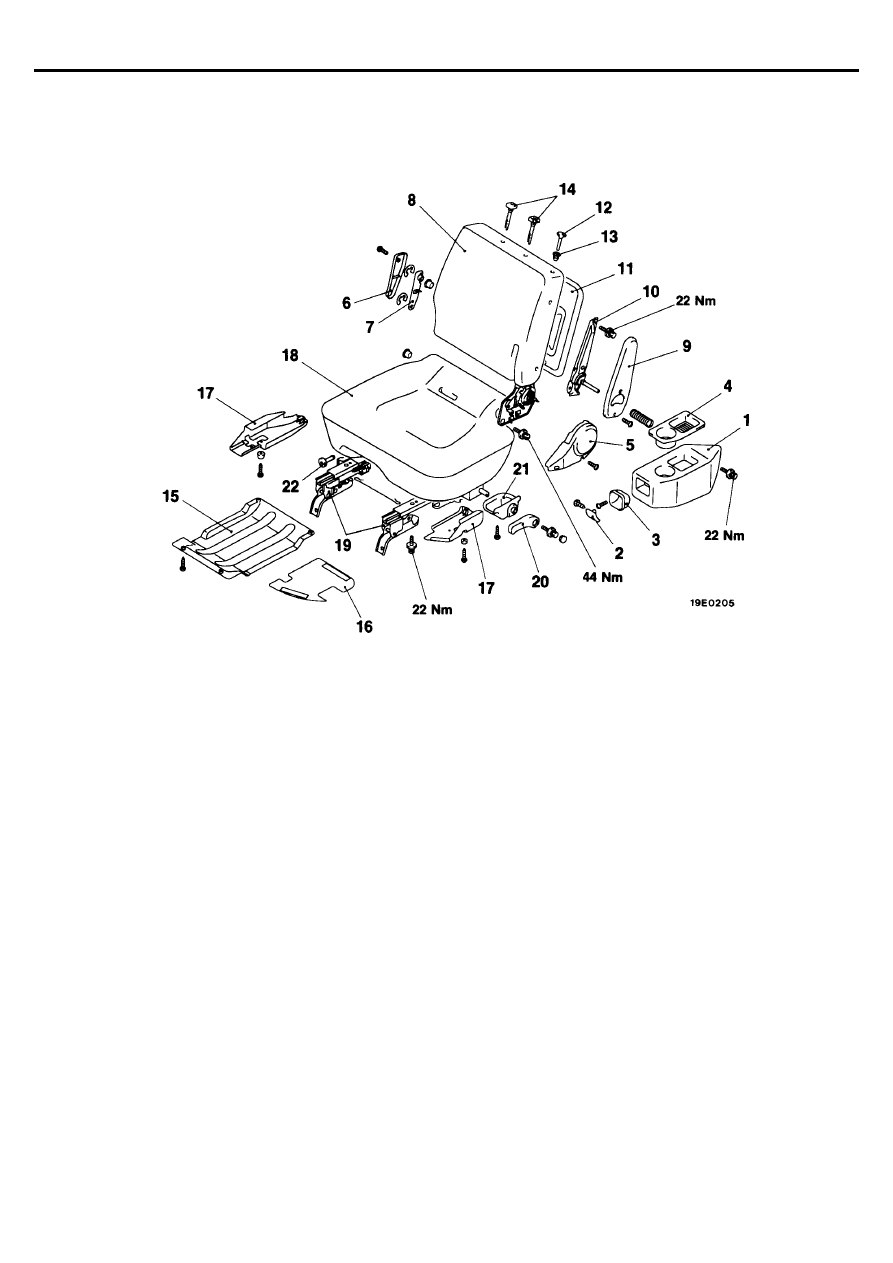

РАЗБОРКА И СБОРКА






Последовательность разборки







1. Боковина спинки сидения в сборе
2. Рукоятка боковины спинки сидения
3. Накладка боковины спинки сидения
4. Лоток боковины спинки сидения
5. Декоративная крышка механизма наклона

спинки заднего сидения

6. Крышка петли
7. Петля в сборе
8. Спинка сидения в сборе
9. Крышка направляющей
10. Кронштейн петли боковины спинки
сидения
11. Облицовка спинки сидения






12. Рукоятка
13. Направляющая рукоятки
14. Направляющая подголовника
15. Щит подушки сидения
16. Коврик подушки сидения
17. Крышка механизма регулировки

продольного положения сидения

18. Подушка сидения в сборе
19. Механизм регулировки продольного

положения сидения

20. Рукоятка
21. Крышка
22. Направляющая подголовника













ОБОРУДОВАНИЕ САЛОНА –

Ремень безопасности заднего



сидения



52А-3

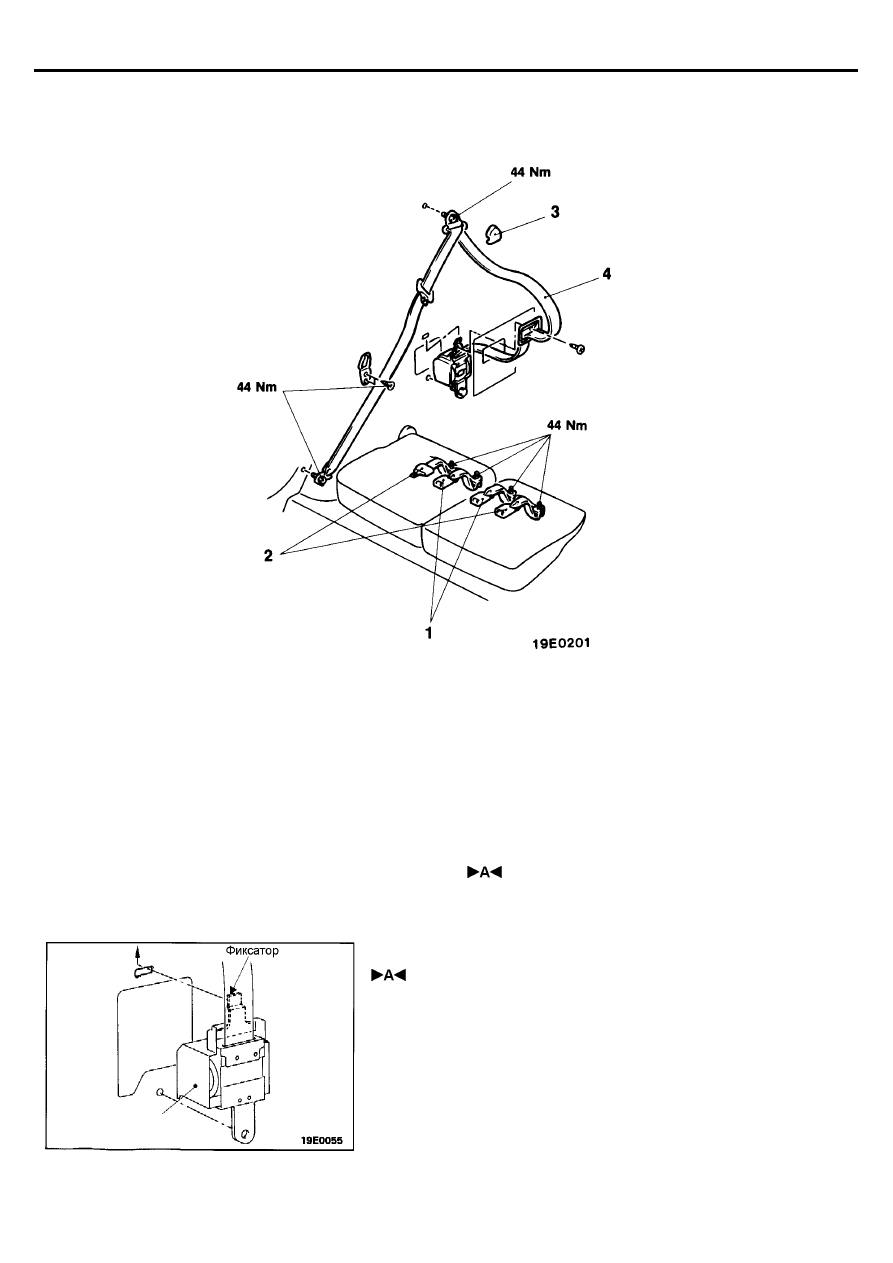

РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНИЯ

СНЯТИЕ И УСТАНОВКА











Последовательность снятия наружной части
(планки) ремня безопасности



•

  Щит подушки сидения (см. стр. 52А-2.)

1. Центральный ремень безопасности
2. Внутренние части (замки) боковых ремней

безопасности в сборе










3. Крышка направляющего крепления ремня

безопасности

•

  Облицовка задняя боковая, нижняя (см. Базовое

руководство по ремонту ГЛАВУ 52А-Облицовка.)

4. Боковой ремень безопасности заднего сидения в

сборе





ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА БОКОВОГО РЕМНЯ БЕЗОПАСНОСТИ

ЗАДНЕГО СИДЕНИЯ В СБОРЕ



Надежно вставьте фиксатор втягивающего механизма ремня
безопасности в прорезь на кузове.











Втягивающий
механизм



ОБОРУДОВАНИЕ САЛОНА -

Общие сведения



52А-1

ГЛАВА 52А

ОБОРУДОВАНИЕ САЛОНА

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•

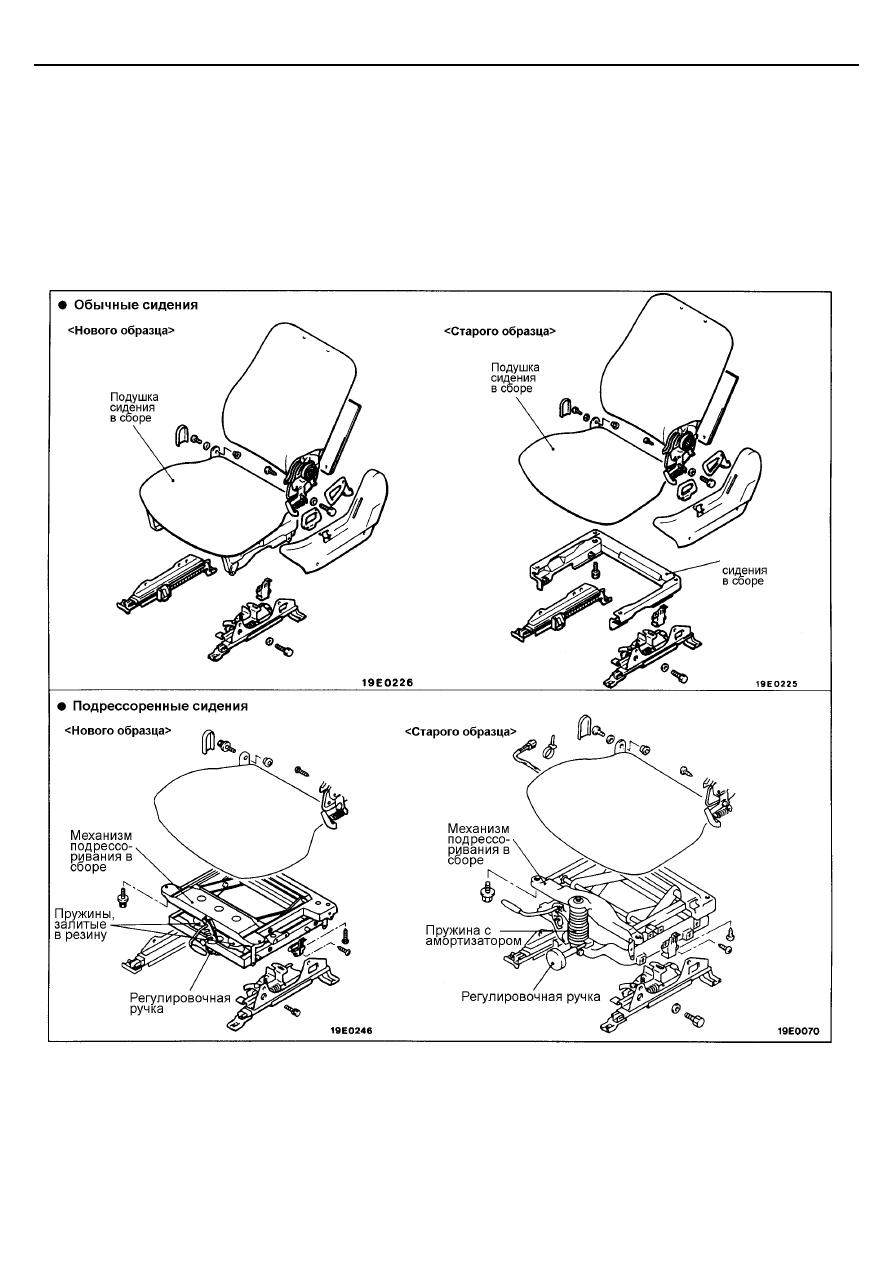

Подушка переднего сидения в сборе с фиксированным анкерным креплением была объединена с ножкой сидения в сборе.

В соответствие с этим были установлены операции по техническому обслуживанию.

•

Механизм подрессоренных передних сидений был изменен:  механизм «пружина – амортизатор» на механизм с пружиной,

залитой в резину. В соответствии с этим были установлены операции по техническому обслуживанию.













Рама





ОБОРУДОВАНИЕ САЛОНА –

Переднее сидение



52А-2

ПЕРЕДНЕЕ СИДЕНИЕ

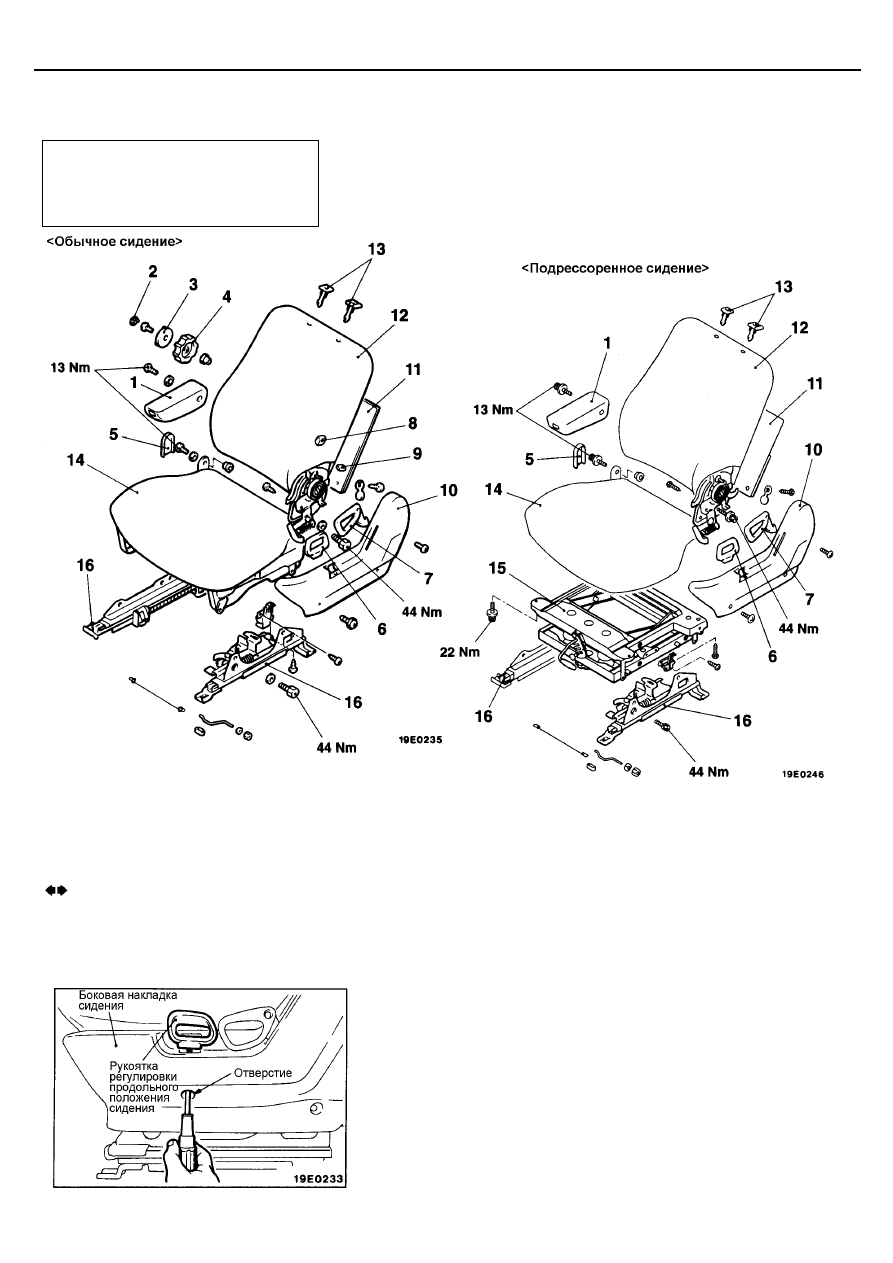

РАЗБОРКА И СБОРКА
















Последовательность разборки
1.  Подлокотник в сборе
2.  Крышка ручки регулировки боковых опор
3.  Ручка регулировки боковых опор
4.  Ручка регулировки поясничного подпора
5.  Защитная крышка петли
6.  Рукоятка регулировки продольного

положения сидения

7.  Рукоятка регулировки наклона спинки

сидения

8.  Кнопка запоминания положения спинки

сиденья






9.  Кнопка отвода сидения в крайнее заднее

положение

10.  Боковая накладка сидения
11.  Задний карман спинки сидения
12.  Спинка сидения в сборе
13.  Направляющая подголовника сидения
14.  Подушка сидения в сборе
15.  Механизм подрессоривания сидения в сборе
16.  Салазки сидения



ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

6.  СНЯТИЕ РУКОЯТКИ РЕГУЛИРОВКИ ПРОДОЛЬНОГО

ПОЛОЖЕНИЯ СИДЕНИЯ



Введите отвертку через отверстие в защитном кожухе сидения и
отверните винт крепления рукоятки регулировки продольного
положения сидения.











Предварительная и заключительная
операция

•

Снятие и установка замка ремня
безопасности переднего сидения в
сборе.
