ИНТЕРЬЕР –



Задние сиденья

52А-21

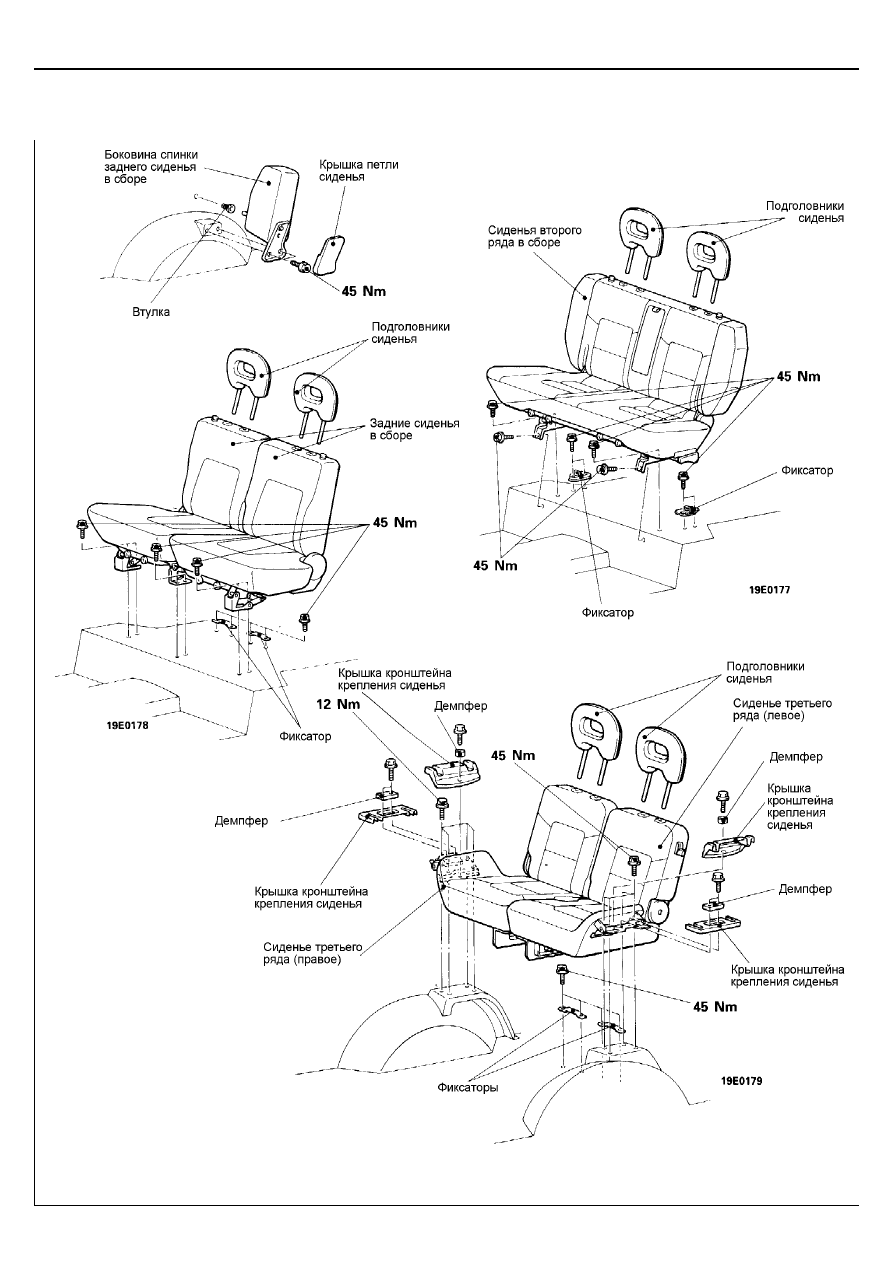

ЗАДНИЕ СИДЕНЬЯ

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ИНТЕРЬЕР –



Задние сиденья

52А-22

РАЗБОРКА И СБОРКА




Последовательность разборки
заднего сиденья
1.  Защитная крышка петли
2.  Крышка механизма наклона спинки

сиденья

3.  Спинка сиденья
4.  Задний карман спинки сиденья
5.  Рукоятка
6.  Направляющая рукоятки
7.  Направляющая подголовника
8.  Подушка сиденья в сборе
9.  Центральная опора в сборе
10.  Опора и соединительная тяга в сборе
11.  Ограничитель
12.  Направляющая подголовника



Последовательность разборки
боковины спинки заднего сиденья
13.  Рукоятка боковины спинки сиденья
14.  Накладка боковины спинки сиденья
15.  Лоток боковины спинки сиденья
16.  Боковина спинки сиденья







Последовательность разборки
17.  Боковина спинки сиденья в сборе
18.  Рукоятка боковины спинки сиденья
19.  Накладка боковины спинки сиденья
20.  Лоток боковины спинки сиденья
21.  Крышка механизма наклона спинки

сиденья

22.  Спинка сиденья в сборе
23.  Крышка направляющей
24.  Облицовка спинки сидения
25.  Рукоятка
26.  Направляющая рукоятки
27.  Направляющая подголовника
28.  Подушка сиденья в сборе
29.  Крышка боковой опоры сиденья
30.  Салазки сиденья с регулятором и

направляющими

31.  Рукоятка складывания сиденья
32.  Крышка
33.  Рукоятка
34.  Молдинг облицовки подушки сиденья
35.  Направляющая подголовника


© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ИНТЕРЬЕР –



Задние сиденья

52А-23





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED

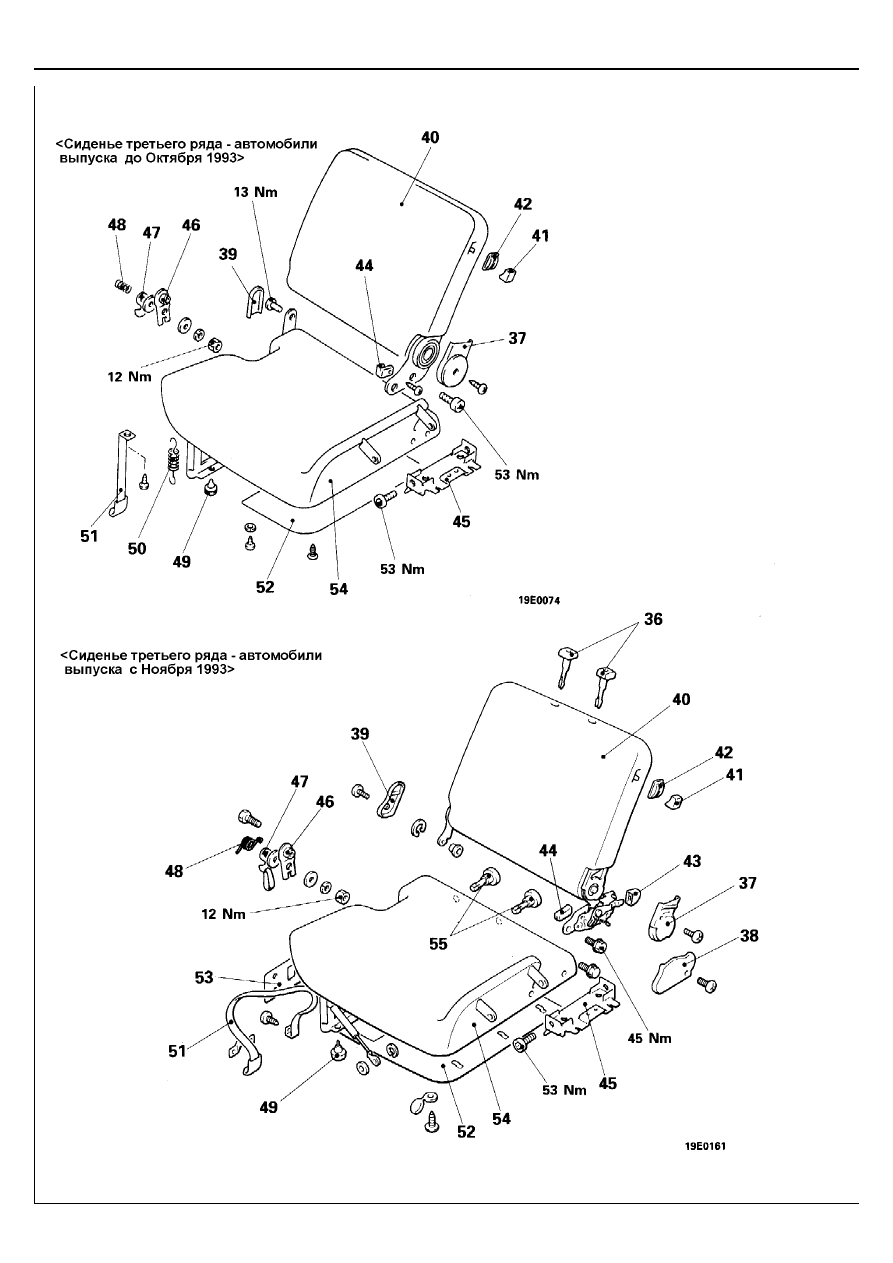

Последовательность разборки
36.  Направляющая подголовника
37.  Крышка механизма наклона

спинки сиденья

38.  Крышка механизма наклона

подушки сиденья

39.  Защитная крышка петли
40.  Спинка сиденья в сборе
41.  Рукоятка рычага регулировки

наклона спинки сиденья

42.  Декоративная накладка
43.  Рукоятка рычага складывания

сиденья

44.  Защитная накладка

ремня безопасности

45.  Боковой кронштейн крепления

сиденья

46.  Пластина крепления

фиксатора (замка)

47.  Фиксатор (замок) в сборе
48.  Торсионная пружина
49.  Ограничитель
50.  Торсионная пружина
51.  Ремень крепления сиденья в

сложенном положении

52.  Нижняя облицовка
53.  Боковая облицовка

подушки сиденья

54.  Подушка сиденья в сборе
55.  Направляющая подголовника




ИНТЕРЬЕР –



Ремень безопасности переднего сиденья

52А-24

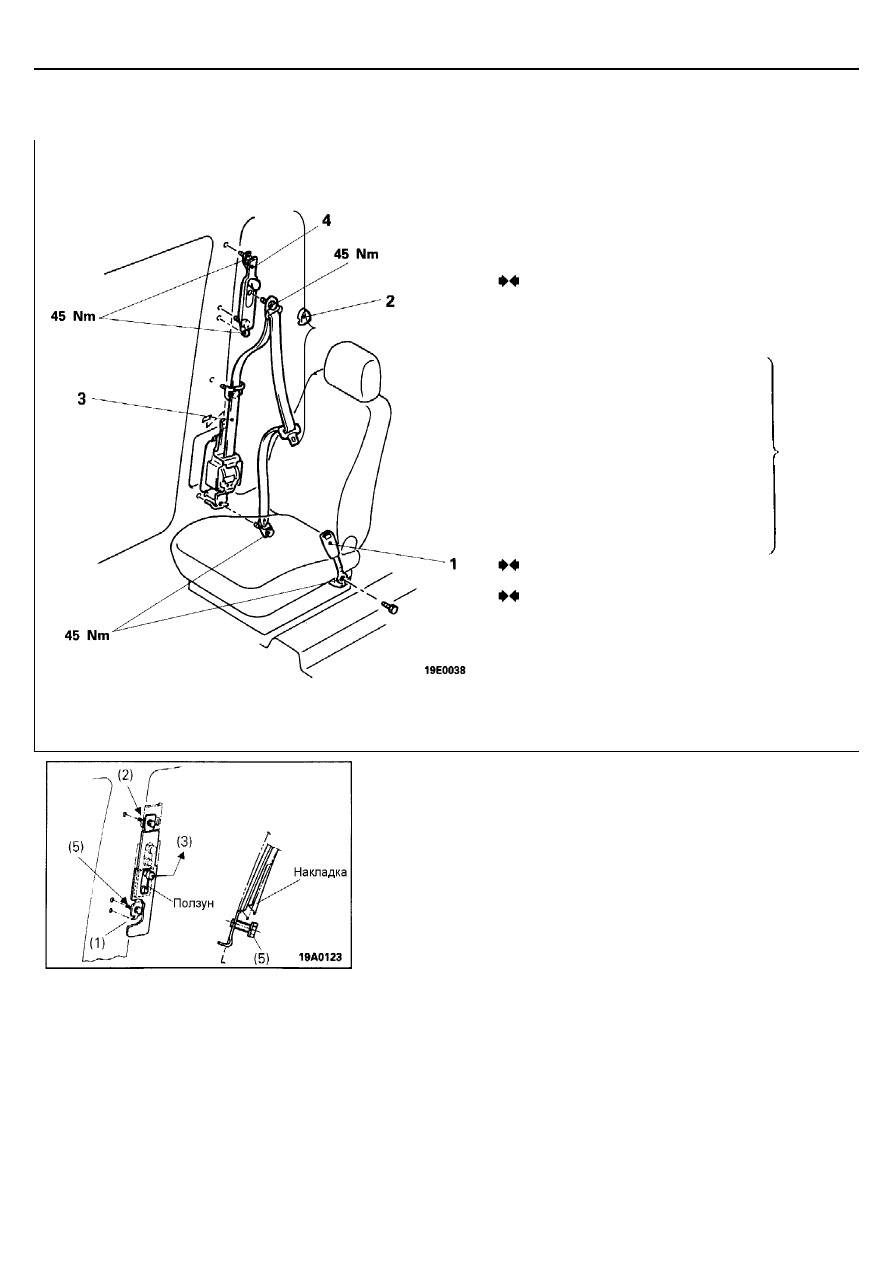

РЕМЕНЬ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ

СНЯТИЕ И УСТАНОВКА







ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

4.  УСТАНОВКА РЕГУЛИРУЕМОЙ ПЛАНКИ КРЕПЛЕНИЯ

РЕМНЯ БЕЗОПАСНОСТИ

(1)  Надежно вставьте направляющий штифт регулируемой планки

крепления ремня безопасности в специальное отверстие в
центральной стойке.

(2)  Временно затяните верхний болт крепления регулируемой

планки ремня безопасности.

(3)  Зафиксируйте ползун в крайнем верхнем положении на

регулируемой планке.

(4)  Переместите накладку ползуна к верхнему краю регулируемой

планки.

(5)  Затяните нижний болт крепления регулируемой планки ремня

безопасности.

(6)  Переместите накладку ползуна и ползун к нижнему краю

регулируемой планки, затем затяните верхний болт крепления
регулируемой планки ремня безопасности.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED































1.  Замок ремня безопасности


Последовательность снятия
2.  Накладка болта крепления направляющей

ремня <CANVAS TOP>

•

Облицовка центральной
стойки

•

Нижняя облицовка задней
боковины кузова <METAL TOP>

•

Нижняя облицовка задней
боковины кузова

•

Верхняя облицовка задней
боковины кузова <Модели с
длинной колесной базой>

•

Нижняя облицовка
центральной стойки

•

Верхняя облицовка
центральной стойки

3.  Ремень безопасности переднего

сиденья в сборе

4.  Регулируемая планка крепления ремня

безопасности <Модели с полной облицовкой





(Смотрите
страницу
52А-11, 13.)
