ИНТЕРЬЕР –



Облицовка потолка

52А-17

<Средняя Крыша (Mid Roof)>
СНЯТИЕ И УСТАНОВКА







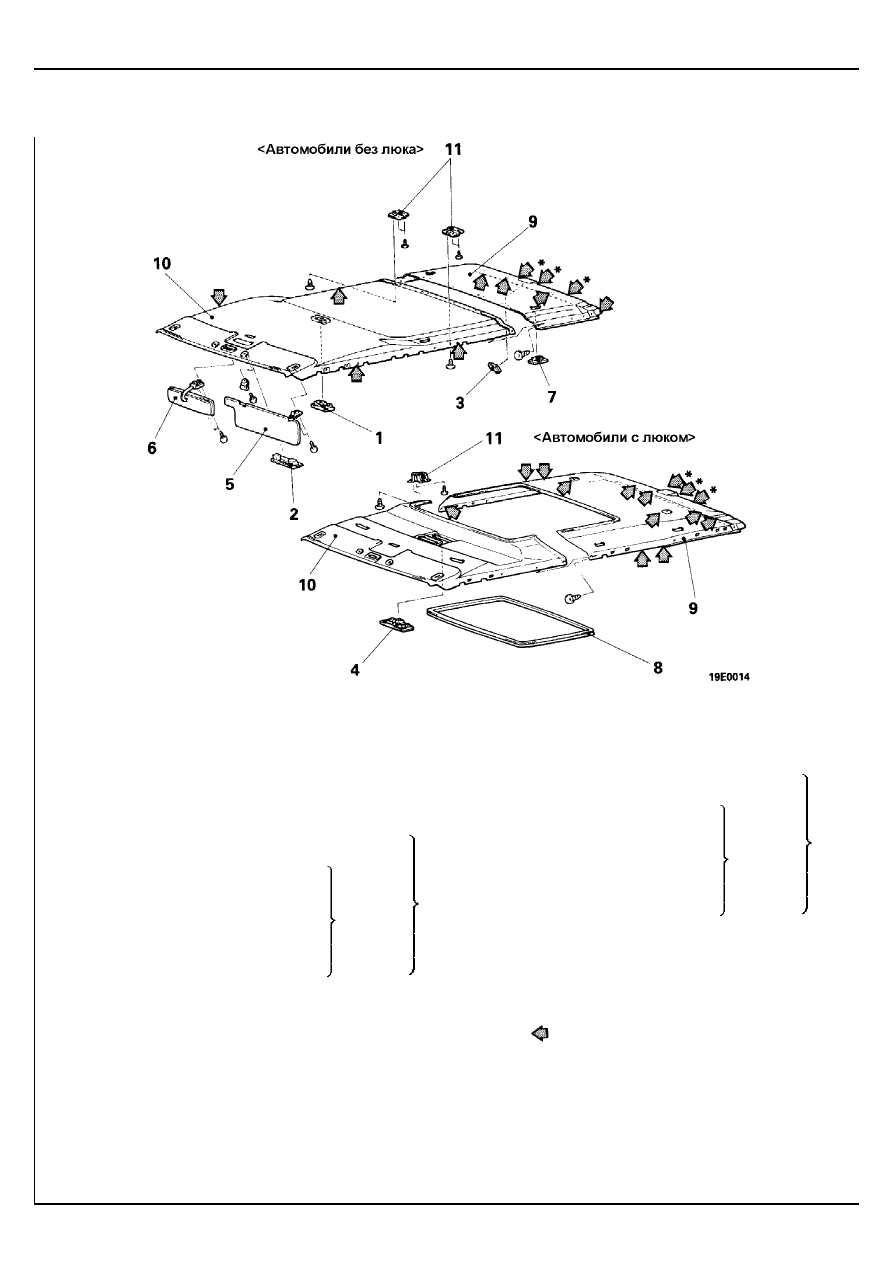

Последовательность снятия
<Модели без люка>
1.  Фонарь освещения салона
2.  Штурманская лампа
3.  Фонарь освещения багажного отделения
5.  Солнцезащитный козырек
6.  Зеркало заднего вида
7.  Дефлектор в сборе

<модели с двойным кондиционером>

•

Облицовка задней
направляющей крыши

•

Облицовка задней
боковины кузова

•

Верхняя облицовка
центральной стойки

•

Облицовка боковой
направляющей крыши

•

Облицовка передней стойки

9.  Задняя облицовка потолка
10.  Передняя облицовка потолка
11.  Соединительный кронштейн облицовки


Последовательность снятия
<Модели с люком>
1.  Фонарь освещения салона
2.  Штурманская лампа
3.  Фонарь освещения багажного отделения






4.  Переключатель привода люка
5.  Солнцезащитный козырек
6.  Внутреннее зеркало заднего вида
7.  Дефлектор в сборе

<модели с двойным кондиционером>

•

Облицовка задней
направляющей крыши

•

Облицовка задней
боковины кузова

•

Верхняя облицовка
центральной стойки

•

Облицовка боковой
направляющей крыши

•

Облицовка передней стойки

8.  Облицовка рамки стекла люка
9.  Задняя облицовка потолка
10.  Передняя облицовка потолка
11.  Соединительный кронштейн облицовки


ПРИМЕЧАНИЕ
(1)



: Стрелками указаны места установки

фиксаторов.

(2) *    : Модели с частичной облицовкой.


© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED










<Модели
с полной
облицовкой>




Смотрите
страницу
52А –13.










<Модели
с полной
облицовкой>




Смотрите
страницу
52А –13.





ИНТЕРЬЕР –



Переднее сиденье

52А-18

ПЕРЕДНЕЕ СИДЕНЬЕ

СНЯТИЕ И УСТАНОВКА





ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ И УСТАНОВКЕ
ПЕРЕДНЕГО СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ В СБОРЕ
ПРИ НЕИСПРАВНОСТИ СДВИЖНОГО МЕХАНИЗМА

Если невозможно отвернуть болты крепления сиденья, когда неисправен
электропривод сдвижного механизма или выключатель сдвижного
механизма, или неисправен сам сдвижной механизм, то снимите и
установите переднее сиденье в соответствии со следующими процедурами.
(1)  Снимите подушку переднего сиденья в сборе.

(Смотрите страницу 52А-20-1.)

(2)  Снимите блок реле электропривода сиденья.

(Смотри страницу 52А-20-1.)

(3)  Отверните болты крепления под подушкой сиденья, как показано на

рисунке.



(4)  Вставьте плоскую отвертку между нижней направляющей и корпусом

гайки, и освободите корпус гайку из отверстия нижней направляющей
и поверните корпус гайки.

(5)  Передвиньте сиденье и отверните болты крепления.




(6)  При повторной установке регулятора высоты сиденья с

электроприводом нанесите на болт крепления контрящий клей и
затяните болт указанным моментом затяжки.
Контрящий клей: 3M Stud Locking №4170 или эквивалентный
Внимание
1.  Выровняйте положения корпусов гаек с левой и правой

сторон сиденья.

2.  Выполните установку так, чтобы винт и пластина корпуса

гайки не касались друг друга.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED
























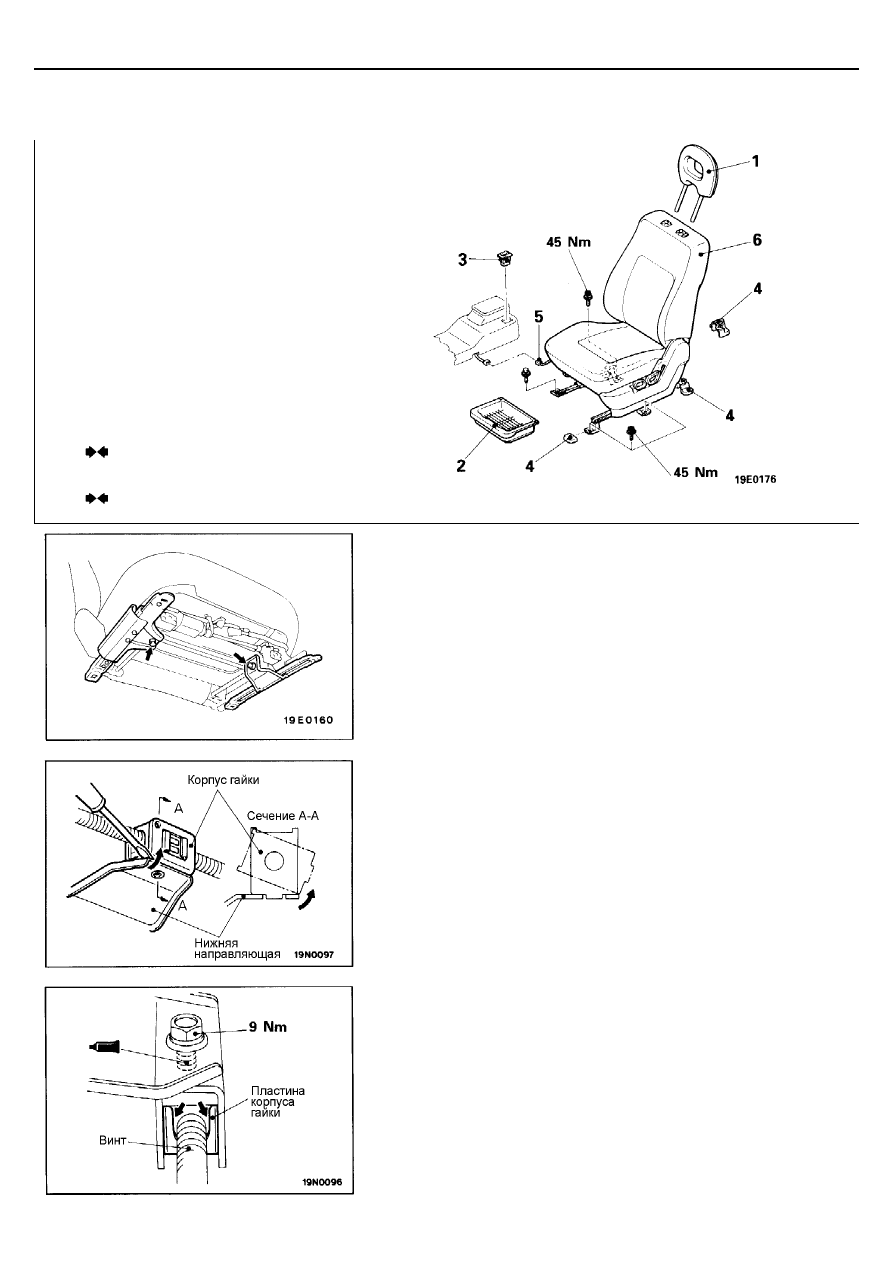

1.   Подголовник
2.   Лоток для вещей под сидением

<только со стороны пассажира>

3.   Выключатель обогревателя сиденья


Последовательность снятия переднего
сиденья в сборе
4.   Крышка кронштейна крепления сиденья
5.   Разъем жгута проводов обогревателя

сиденья

6.   Переднее сиденье в сборе



ИНТЕРЬЕР –



Переднее сиденье

52А-19

ПРОВЕРКА

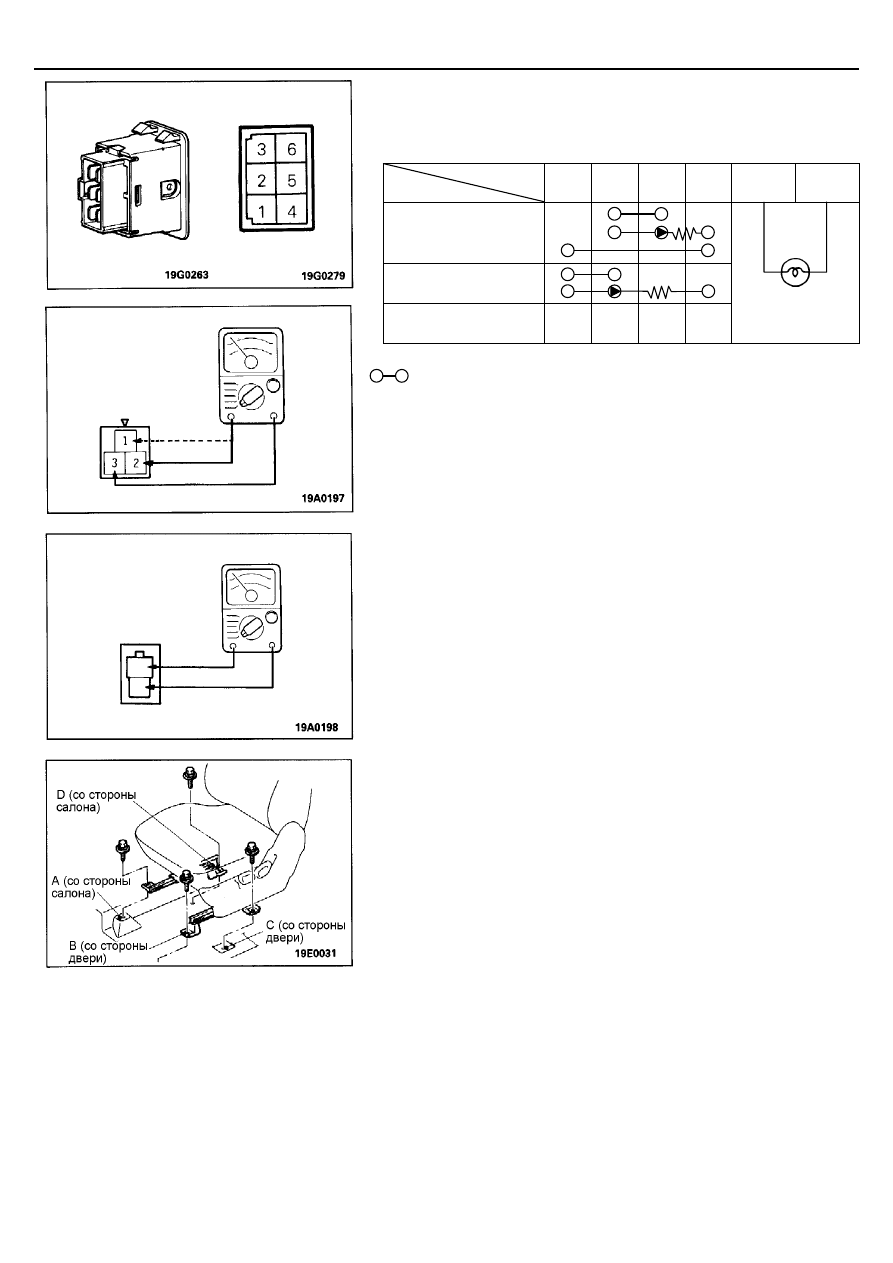

ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СИДЕНИЙ

Проверьте состояние цепи между выводами разъема при различных
положениях переключателя.



Положение

переключателя

Выводы

5 2 1 6  3

4

 HI

(СИЛЬНЫЙ НАГРЕВ)



















   LO

(СЛАБЫЙ НАГРЕВ)









 OFF

(ВЫКЛЮЧЕНО)















ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.



ОБОГРЕВАТЕЛЬ ПОДУШКИ СИДЕНЬЯ

Измерьте сопротивление между выводами разъема обогревателя подушки
сиденья.
Номинальное значение (при температуре в салоне 20

°°°°

С):

Между выводами 1 и 3

Примерно 7,1 Ом

Между выводами 2 и 3

Примерно 7,4 Ом

Между выводами 1 и 2

Примерно 0,4 Ом



ОБОГРЕВАТЕЛЬ СПИНКИ СИДЕНЬЯ

Измерьте сопротивление между выводами разъема обогревателя спинки
сиденья.
Номинальное значение
(при температуре в салоне 20

°°°°

С): Между выводами    Примерно 5,8 Ом








ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

6.   УСТАНОВКА ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

(1)  Установите нижнюю направляющую так, чтобы слева и справа

переднего сиденья совпали отверстия под болты крепления и
зафиксируйте с обеих сторон салазки сидения с регулятором.

(2)  В несколько приемов затягивайте болты крепления сиденья в

порядке "А", "В", "С" и "D" до номинальной величины момента
затяжки.

(3)  После установки переднего сиденья в сборе проверьте, что

сиденье плавно перемещается вперед-назад и фиксируется с
обеих сторон в любом заданном положении.



ПРИМЕЧАНИЕ



На рисунке изображено левое переднее сиденье.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED



Подсветка



ИНТЕРЬЕР –



Переднее сиденье

52А-19-1

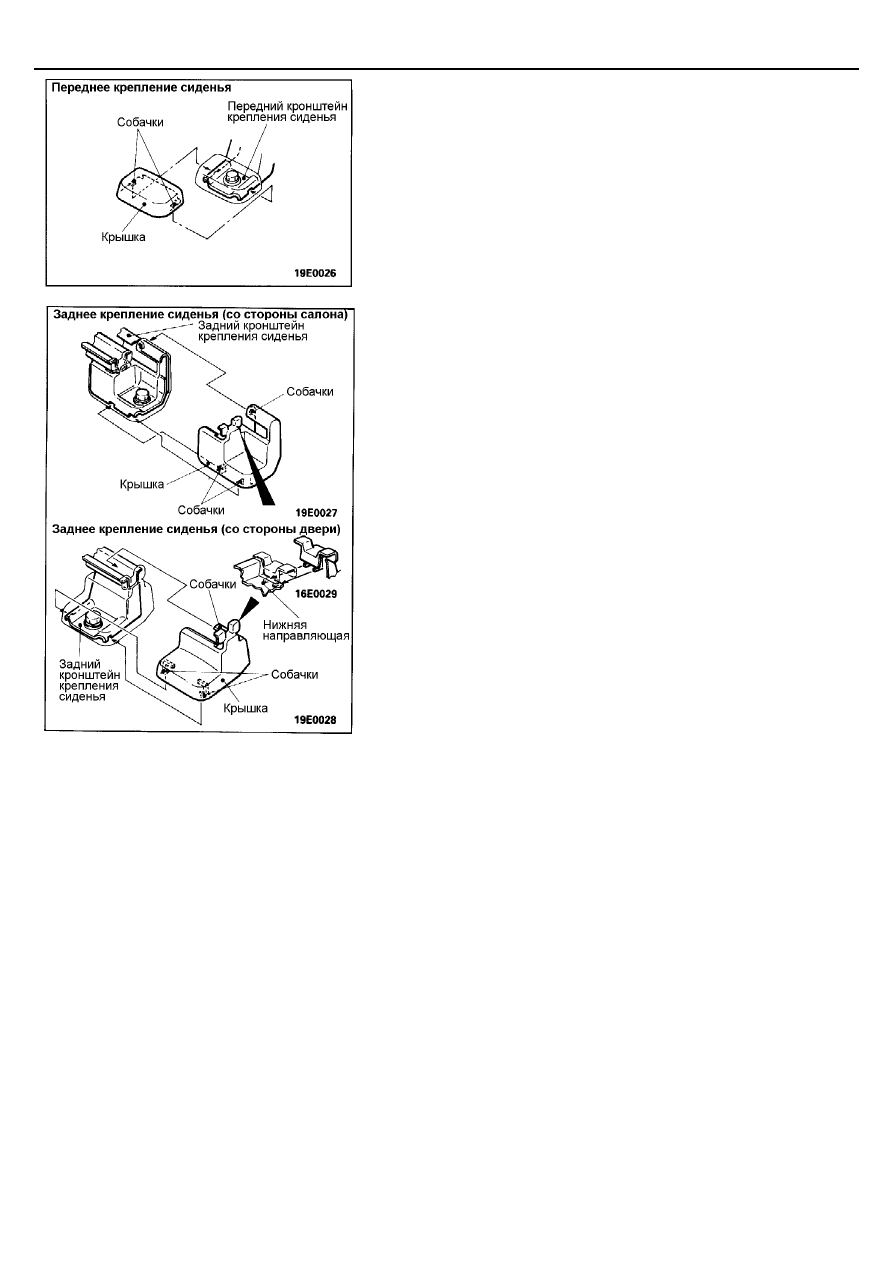

4.   УСТАНОВКА КРЫШКИ КРОНШТЕЙНА КРЕПЛЕНИЯ

СИДЕНЬЯ

(1)  Установите крышку на передний кронштейн крепления сиденья и

надавите на крышку, так чтобы собачки крышки вошли в
зацепление с отверстиями кронштейна крепления.



(2)  Установите крышку на задний кронштейн крепления сиденья с

тыльной стороны, так чтобы собачки крышки вошли в зацепление
с отверстиями кронштейна крепления и направляющей сиденья.















© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED
