52А-19-2

ПРИМЕЧАНИЕ

© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED





ИНТЕРЬЕР –



Переднее сиденье

52А-20

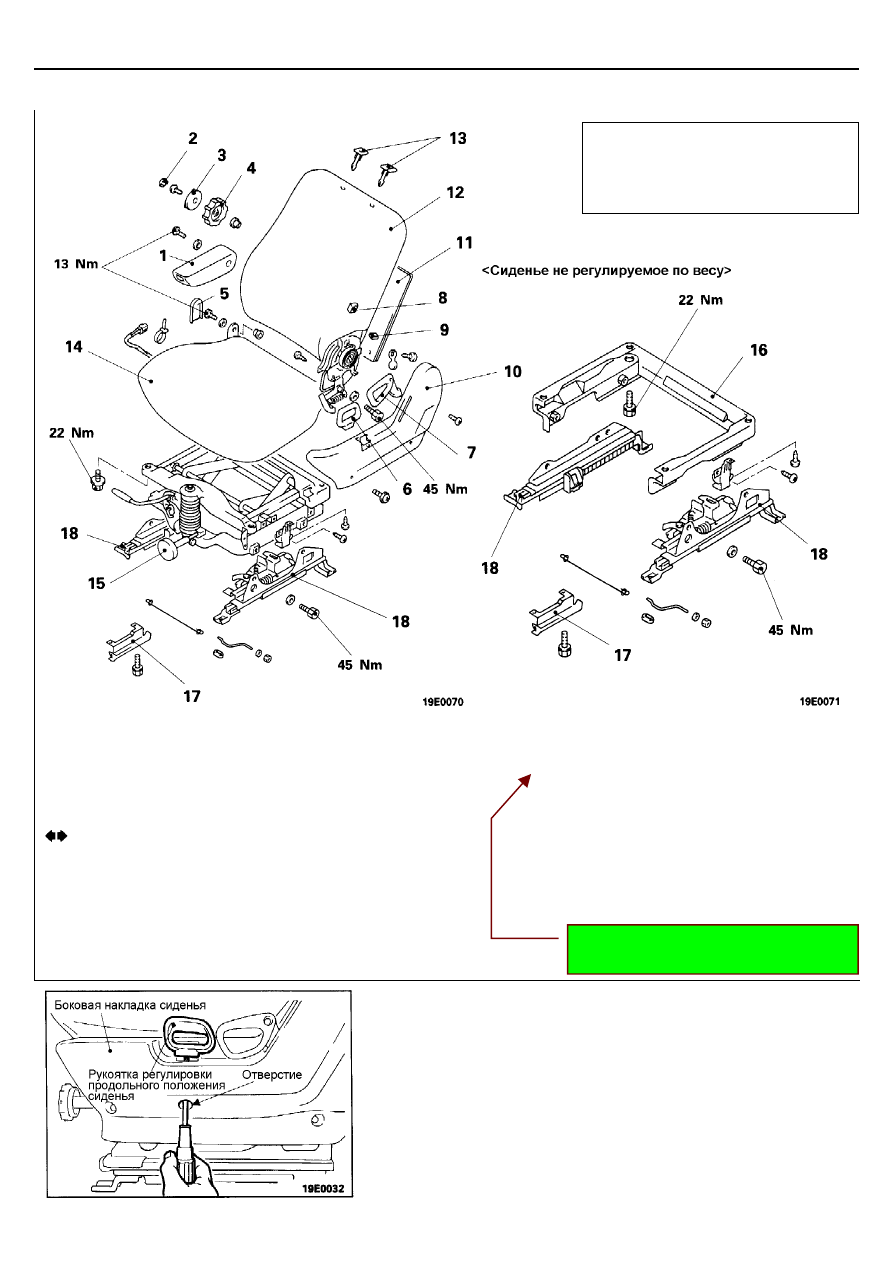

РАЗБОРКА И СБОРКА <СИДЕНЬЕ С РУЧНОЙ РЕГУЛИРОВКОЙ ПОЛОЖЕНИЯ>
















Последовательность разборки
1.  Подлокотник в сборе
2.  Крышка ручки регулировки боковых опор
3.  Ручка регулировки боковых опор
4.  Ручка регулировки поясничной опоры
5.  Защитная крышка петли
6.  Рукоятка регулировки продольного

положения сидения

7.  Рукоятка изменения наклона спинки сиденья
8.  Кнопка запоминания положения спинки

сиденья







9.  Кнопка отвода сиденья в крайнее заднее

положение

10.  Боковая накладка сиденья
11.  Задний карман спинки сиденья
12.  Спинка сиденья в сборе
13.  Направляющая подголовника сиденья
14.  Подушка сиденья в сборе
15.  Подвеска сиденья в сборе
16.  Рама сиденья в сборе
17.  Кронштейн крепления лотка для вещей
18.  Салазки сиденья с регулятором и

направляющими





ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

6.  СНЯТИЕ РУКОЯТКИ РЕГУЛИРОВКИ ПРОДОЛЬНОГО

ПОЛОЖЕНИЯ СИДЕНЬЯ



Введите отвертку через отверстие в боковой накладке сиденья и
отверните винт крепления рукоятки регулировки продольного
положения сиденья.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED



Предварительные и заключительные
операции

•

Снятие и установка ремня
безопасности переднего сиденья в
сборе (Смотрите страницу 52А-24.)

Прим.перев.: ИСПРАВЛЕНО по аналогии
с Lancer96! В ориг.было: shield cover



ИНТЕРЬЕР –



Переднее сиденье

52А-20-1

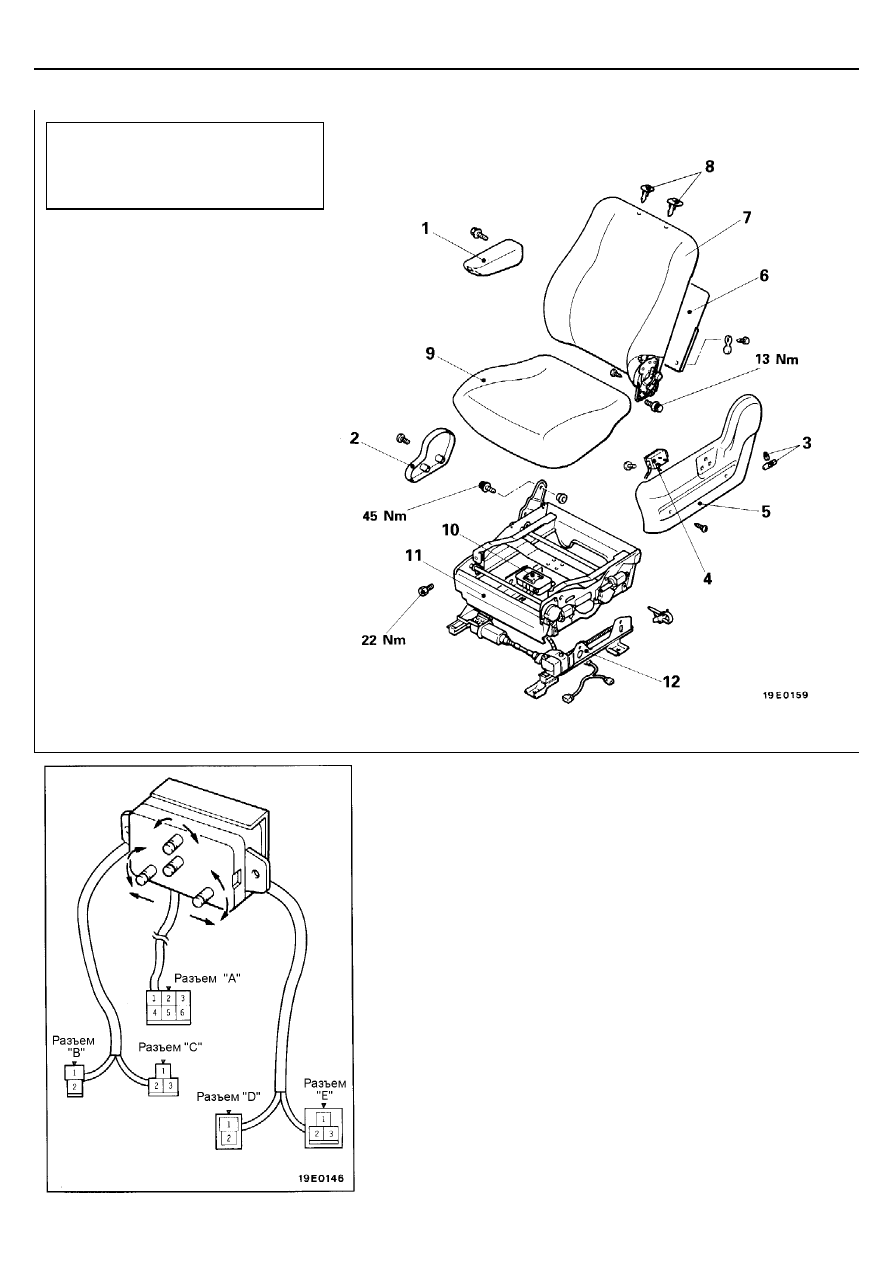

СБОРКА И РАЗБОРКА <СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ>



ПРОВЕРКА

ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА СИДЕНЬЯ

Проверьте состояние цепи между выводами разъема переключателя при
различных положениях переключателя.






© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED



Последовательность разборки
1.  Подлокотник в сборе
2.  Защитная крышка петли
3.  Рычаг электропривода сиденья
4.  Переключатель электропривода

сиденья

5.  Боковая накладка сиденья
6.  Задний карман спинки сиденья
7.  Спинка сиденья в сборе
8.  Направляющая подголовника сиденья
9.  Подушка сиденья в сборе
10.  Блок реле электропривода сиденья
11.  Рама сиденья в сборе
12.  Салазки сиденья с электроприводом и

направляющими

Предварительные и заключительные
операции

•

Снятие и установка ремня
безопасности переднего сиденья в
сборе (Смотрите страницу 52А-24.)



ИНТЕРЬЕР –



Переднее сиденье

52А-20-2



A B

C

D

E




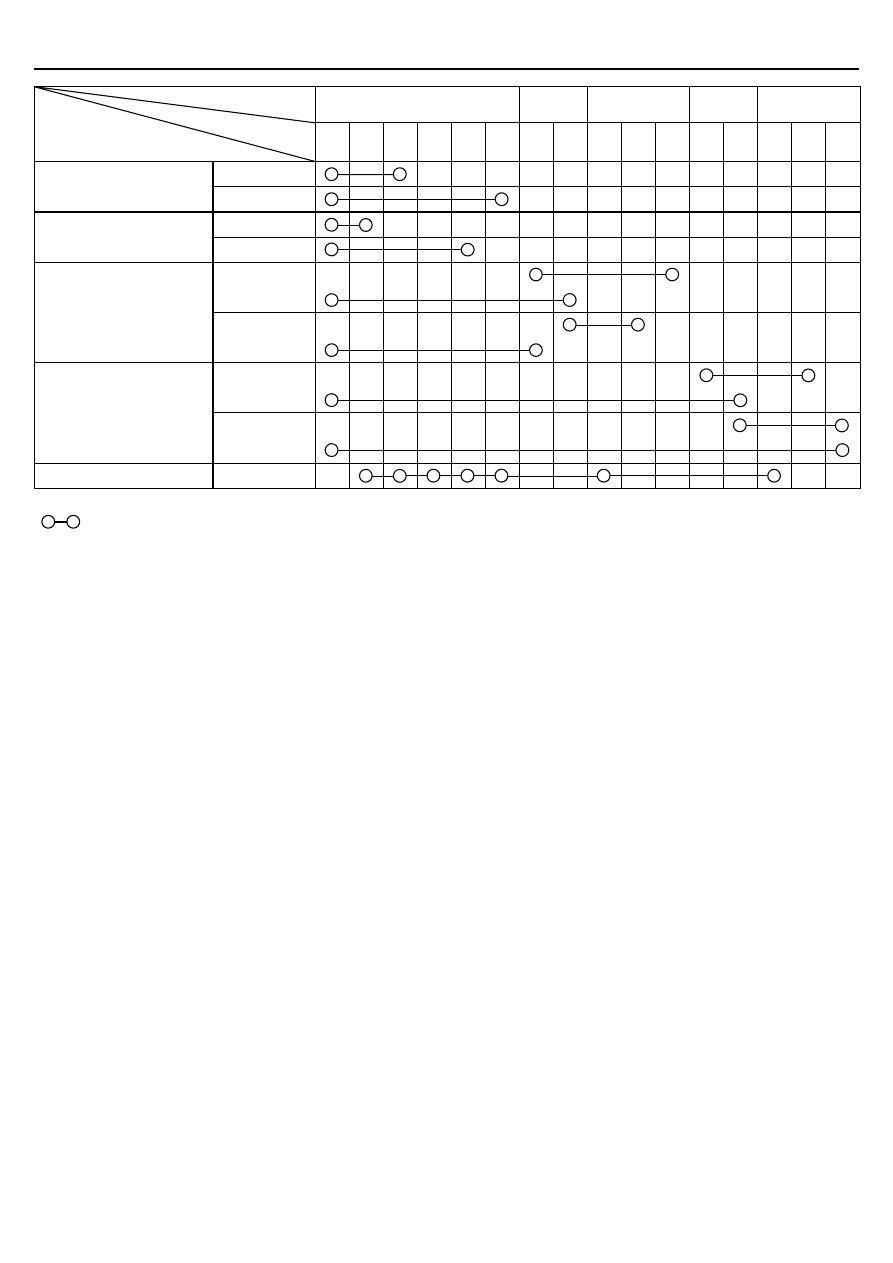

Положение
переключателя

Разъем



Выводы



1 2 3 4 5 6 1 2 1 2 3 1 2 1 2 3

Вперед

































Переключатель наклона
спинки сиденья

Назад

































Вперед

































Переключатель
продольного положения
сиденья

Назад

































Вверх



































































Вниз

































Переключатель высоты
подъема передней части
подушки сиденья



































Вверх



































































Вниз

































Переключатель высоты
подъема задней части
подушки сиденья



































Все переключатели

Выкл.

































ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.
