ИНТЕРЬЕР –



Облицовка

52А-13

<Модели с длинной колесной базой>

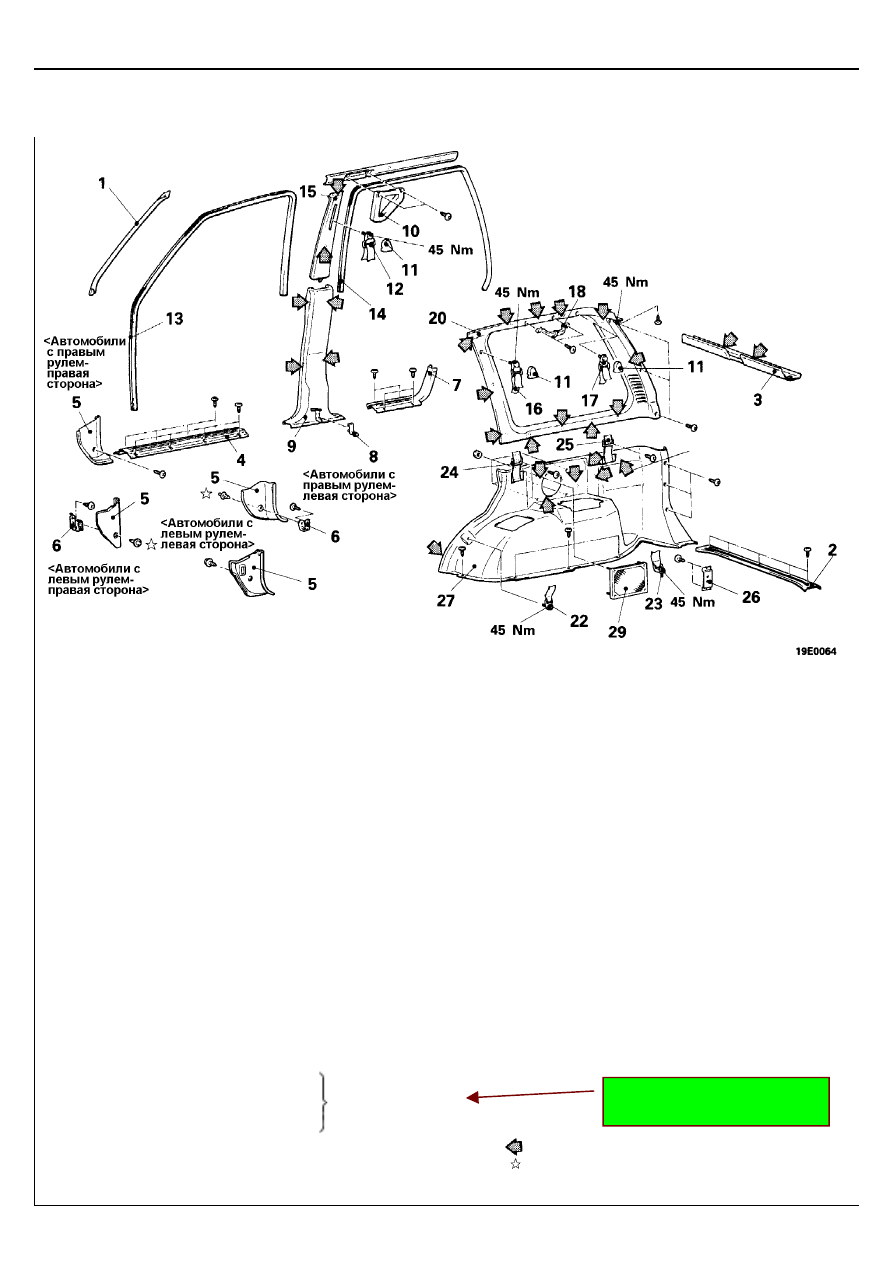

СНЯТИЕ И УСТАНОВКА









1.  Облицовка угла передней стойки

<Модели с частичной облицовкой>

2.  Накладка порога задней двери

(rear trimming plate)

3.  Задняя облицовка направляющей крыши


Последовательность снятия
передней боковой облицовки
4.  Накладка порога передней боковой двери
5.  Передняя боковая облицовка
6.  Кронштейн передней боковой облицовки

<На моделях с левым рулем кронштейн
находится только справа>,
<На моделях с правым рулем кронштейн
находится только слева>.



Последовательность снятия
облицовки центральной стойки
4.  Накладка порога передней боковой двери
7.  Накладка порога задней боковой двери
8.  Крышка крепления ремня безопасности
9.  Нижняя облицовка центральной стойки
10.  Ручка
11.  Крышка направляющей ремня безопасности
12.  Направляющая ремня безопасности

переднего сиденья

13.  Облицовка рамки стекла

передней боковой двери

14.  Облицовка рамки стекла

задней боковой двери

15.  Верхняя облицовка центральной стойки

<Модели с полной облицовкой>








Последовательность снятия облицовки
задней боковины кузова <Автомобили без
двойного кондиционера и левая сторона
автомобиля с двойным кондиционером>
3.  Задняя облицовка направляющей крыши
11.  Крышка направляющей ремня безопасности
16.  Ремень безопасности заднего сидения
17.  Ремень безопасности сиденья третьего ряда
18.  Вспомогательная ручка
20.  Верхняя облицовка задней боковины кузова

•



Сиденье третьего ряда в сборе
(Смотрите страницу 52А-21.)

2.  Накладка порога задней двери

(rear trimming plate)

22.  Крепление ремня безопасности заднего

сиденья

23.  Крепление ремня безопасности сиденья

третьего ряда

24.  Накладка ремня безопасности заднего

сиденья

25.  Накладка ремня безопасности сиденья

третьего ряда

26.  Кронштейн крепления лампы освещения

багажного отделения <Левая сторона>

27.  Нижняя облицовка задней боковины кузова
29.  Декоративная накладка динамика


© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED



<Кроме моделей с
бензиновым двигателем
и накладкой крыла>

ПРИМЕЧАНИЕ
(1)



 : Стрелками указаны места установки фиксаторов.

(2)   : Смотрите процедуры снятия/установки фиксаторов

облицовки на странице 52A-10.

Прим.перев.: ???
оригинал:  … wide body.



ИНТЕРЬЕР –



Облицовка

52А-14









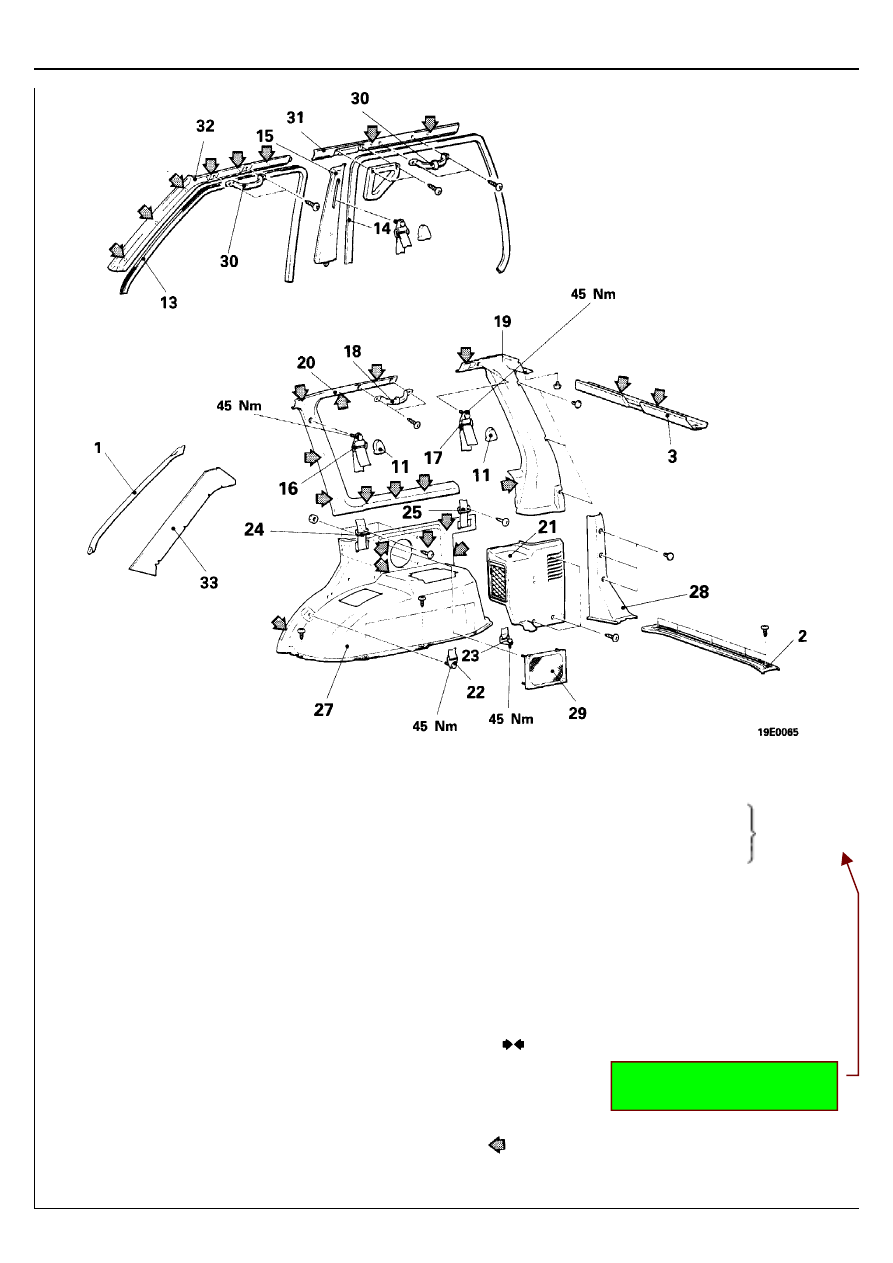

Последовательность снятия облицовки задней
боковины кузова <Правая сторона автомобиля
с двойным кондиционером>
3.  Задняя облицовка направляющей крыши
11.  Крышка направляющей ремня безопасности
16.  Направляющая ремня безопасности заднего

сиденья

17.  Направляющая ремня безопасности сиденья

третьего ряда

18.  Вспомогательная ручка
19.  Верхняя облицовка задней боковины

кузова (для кондиционера (A/C))

20.  Верхняя облицовка задней боковины кузова

•



Сиденье третьего ряда в сборе
(Смотрите страницу 52А-21.)

2.  Накладка порога задней двери

(rear trimming plate)

21.  Кожух испарителя заднего кондиционера
22.  Пластина крепления ремня безопасности

заднего сиденья

23.  Пластина крепления ремня безопасности

сиденья третьего ряда

24.  Накладка отверстия под ремень

безопасности заднего сиденья

25.  Накладка ремня безопасности сиденья

третьего ряда

27.  Нижняя облицовка задней боковины кузова
28.  Нижняя облицовка задней боковины

кузова (задняя часть)

29.  Декоративная накладка динамика



























Последовательность снятия облицовки
передней стойки и боковой облицовки
направляющей крыши
<Модели с полной облицовкой>
13.  Облицовка рамки стекла

передней боковой двери

14.  Облицовка рамки стекла

задней боковой двери

15.  Верхняя облицовка центральной стойки
20.  Верхняя облицовка задней боковины кузова
30.  Вспомогательная ручка
31.  Боковая облицовка направляющей крыши
32.  Облицовка передней стойки


Последовательность снятия облицовки
передней стойки
<Модели с частичной облицовкой>
1.  Облицовка угла передней стойки
13.  Облицовка рамки стекла передней двери
33.  Облицовка передней стойки




© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED



<Автомобили с

бензиновым

двигателем кроме

моделей с накладкой

крыла>

ПРИМЕЧАНИЕ



:

Стрелками указаны места установки фиксаторов.

Прим.перев.: ???
оригинал:  … wide.



ИНТЕРЬЕР –



Облицовка

52А-15



ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

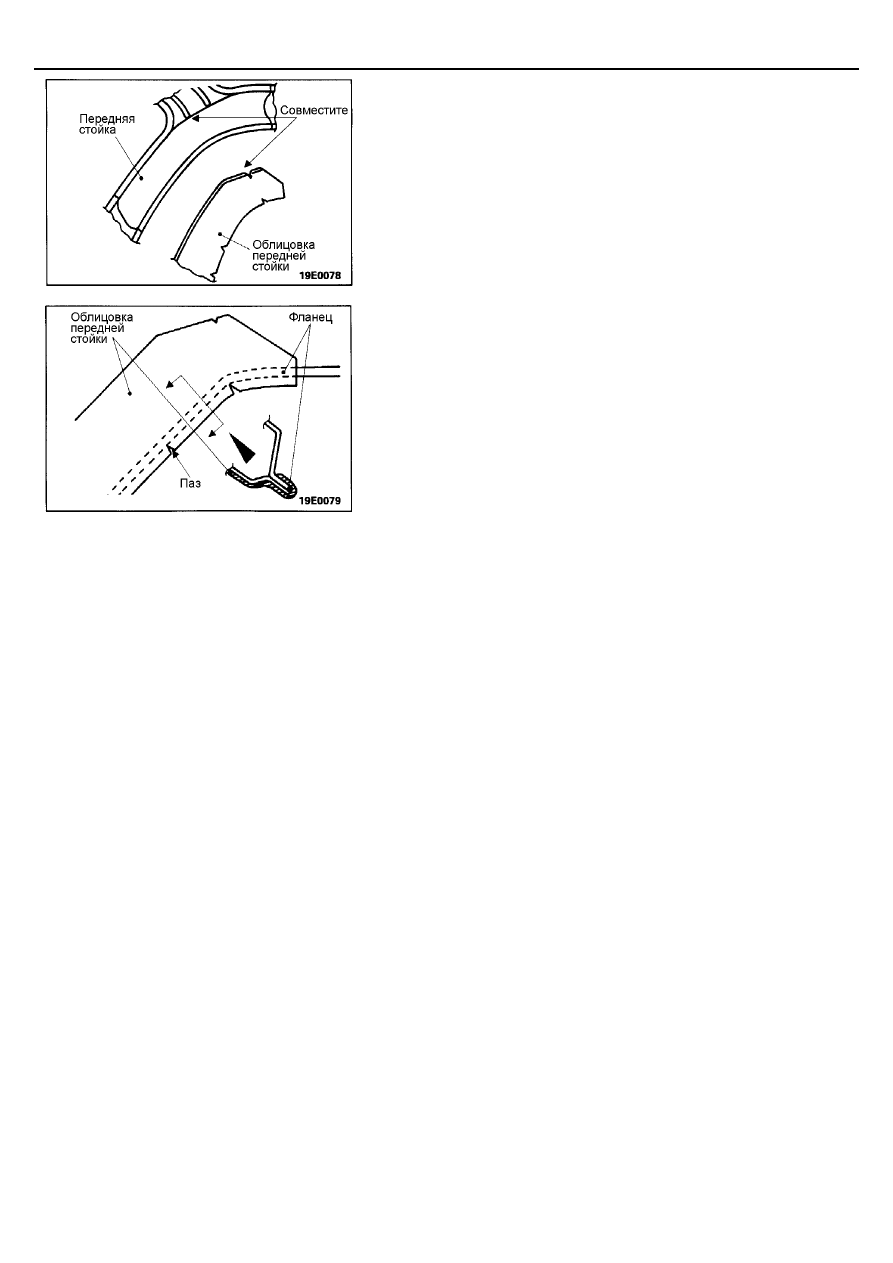

33.  УСТАНОВКА ОБЛИЦОВКИ ПЕРЕДНЕЙ СТОЙКИ

(1)  Снимите защитную бумагу.
(2)  Установите облицовку на переднюю стойку так, чтобы были

совмещены выемки, как показано на рисунке.





(3)  Совместите края выемок в нижней части облицовки с краями

фланца передней стойки.

(4)  Осторожно разровняйте облицовку так, чтобы не возникли

складки.

(5)  Заведите край облицовки за фланец.















© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ИНТЕРЬЕР –



Облицовка потолка

52А-16

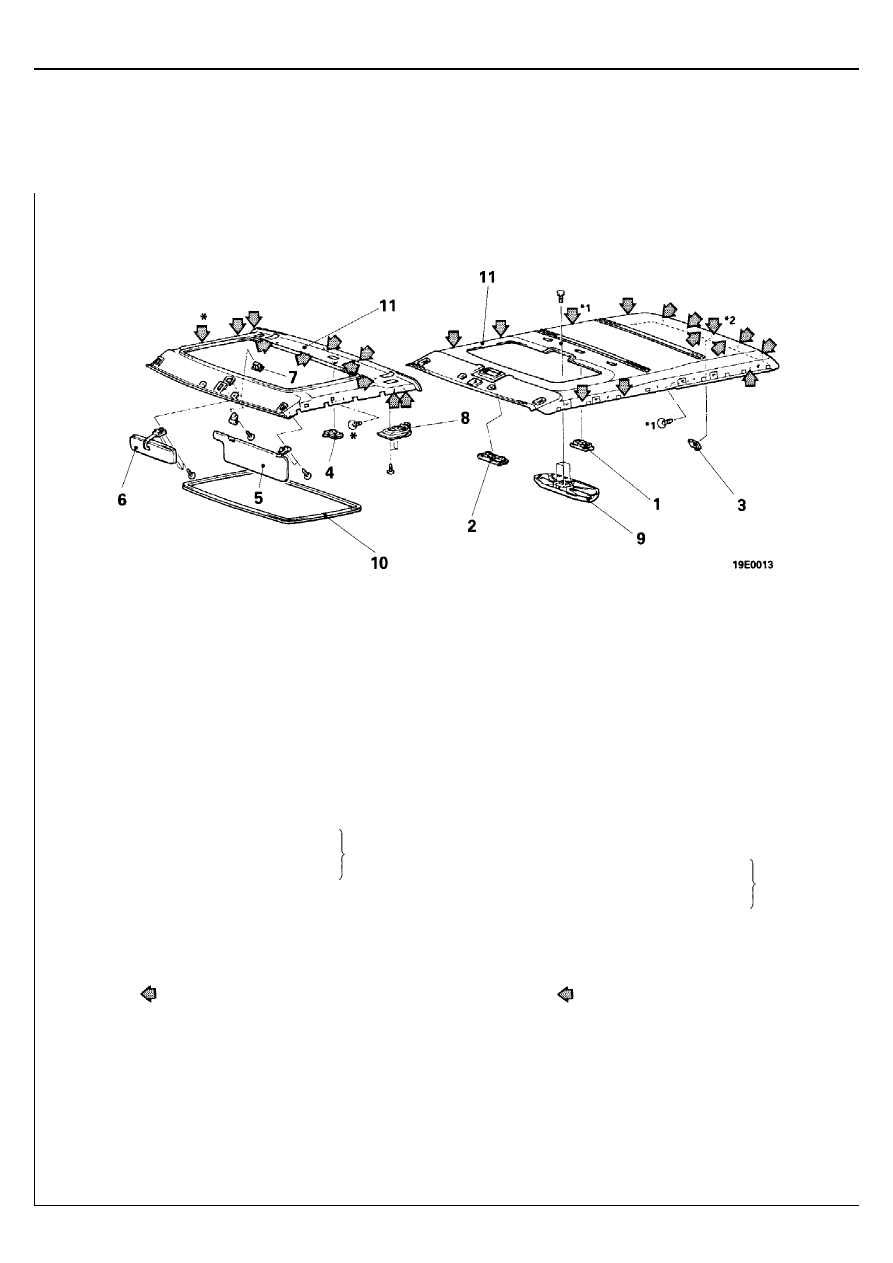

ОБЛИЦОВКА ПОТОЛКА

<2-х дверные модели со складной брезентовой крышей (CANVAS TOP)
и 2-х дверные модели с металлической крышей (METAL TOP)>
СНЯТИЕ И УСТАНОВКА

<2-х дверные модели со складной
брезентовой крышей (CANVAS TOP)>

<2-х дверные модели с металлической
крышей (METAL TOP)>








Последовательность снятия
<2-х дверные модели со складной
брезентовой крышей (CANVAS TOP)>
4.  Фонарь освещения салона
5.  Солнцезащитный козырек
6.  Внутреннее зеркало заднего вида
7.  Переключатель привода складной крыши

<Модели с электроприводом складной
брезентовой крыши>

8.

Замок (пряжка) складной брезентовой крыши
в сборе <Модели с полной облицовкой>

•

Облицовка центральной
стойки

•

Облицовка передней стойки

10.  Облицовка рамки стекла люка

<Модели с электроприводом складной
брезентовой крыши>

11.  Облицовка потолка


ПРИМЕЧАНИЕ <CANVAS TOP>
(1)



: Стрелками указаны места установки

фиксаторов.

(2) *   : Сначала установите фиксаторы

облицовки в указанных местах для
определения положения.







Последовательность снятия <2-х дверные
модели с металлической крышей (METAL TOP)>
1.  Фонарь освещения салона

<Модели без люка>

2.  Фонарь освещения салона, фонарь местной

подсветки <Модели с люком>или
штурманская лампа <Модели без люка>

3.  Фонарь освещения багажного

отделения <Модели с люком>

5.  Солнцезащитный козырек
6.  Внутреннее зеркало заднего вида

•

Стекло люка в сборе
(Смотрите ГЛАВУ 42 – "Люк".)

9.  Регулятор люка в сборе

•

Облицовка задней
боковины кузова

•

Облицовка передней стойки

10.  Облицовка рамки стекла люка

<Модели с люком>

11.  Облицовка потолка

ПРИМЕЧАНИЕ <METAL TOP>
(1)



: Стрелками указаны места установки

фиксаторов.

(2)



∗

1

 : Только модели с полной облицовкой.

(3)

∗

2

  : Только модели без люка.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





(Смотрите
страницу 52А – 11.)
<Модели с полной
облицовкой>



(Смотрите
страницу 52А – 11.)
