Mitsubishi Pajero (1991-1998 год). Руководство - часть 410



ИНТЕРЬЕР –



Панель приборов

52А-5

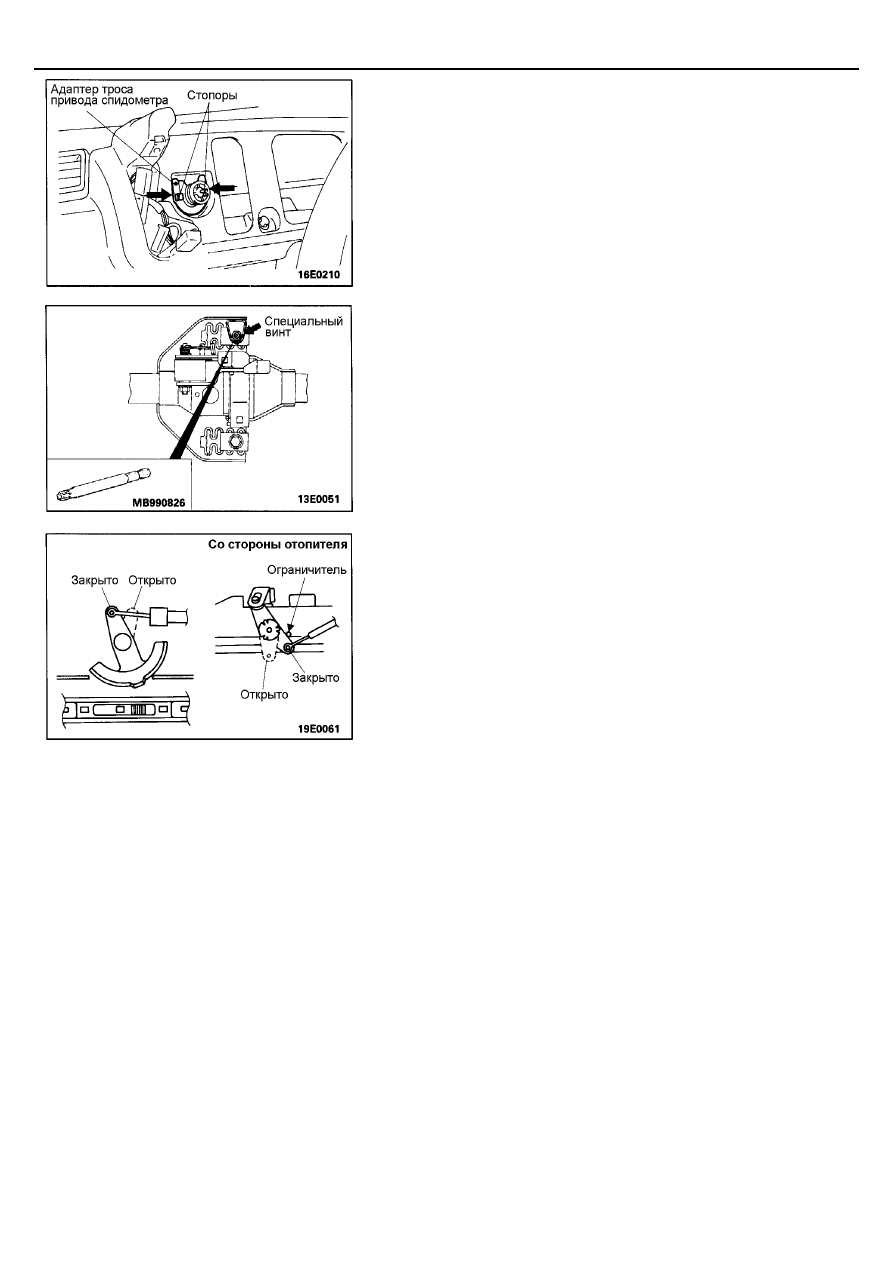

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

15.  СНЯТИЕ АДАПТЕРА ТРОСА ПРИВОДА СПИДОМЕТРА

<Автомобили выпуска до Октября, 1993>

(1)  Отсоедините трос привода спидометра от коробки передач.
(2)  Снимите стопоры адаптера троса привода спидометра с панели

приборов.

(3)  Слегка вытяните трос привода спидометра в салон и затем

снимите адаптер троса.





25.  СНЯТИЕ СПЕЦИАЛЬНОГО ВИНТА



Рулевая колонка в сборе крепится специальным винтом. Для снятия
винта используйте специальный ключ.




ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

23.  УСТАНОВКА ТРОСА УПРАВЛЕНИЯ ВЕНТИЛЯЦИЕЙ

(1)  Установите дисковый регулятор подачи холодного воздуха (на

блоке центральных дефлекторов) в положение "ЗАКРЫТО".

(2)  Переведите рычаг подачи холодного воздуха со стороны

отопителя в положение "ЗАКРЫТО" (рычаг должен слегка
касаться ограничителя).

(3)  Установите трос управления вентиляцией и закрепите ее

стопорным кольцом.





25.  УСТАНОВКА СПЕЦИАЛЬНОГО ВИНТА

Для установки винта используйте специальный ключ.






© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ИНТЕРЬЕР –



Панель приборов

52А-6

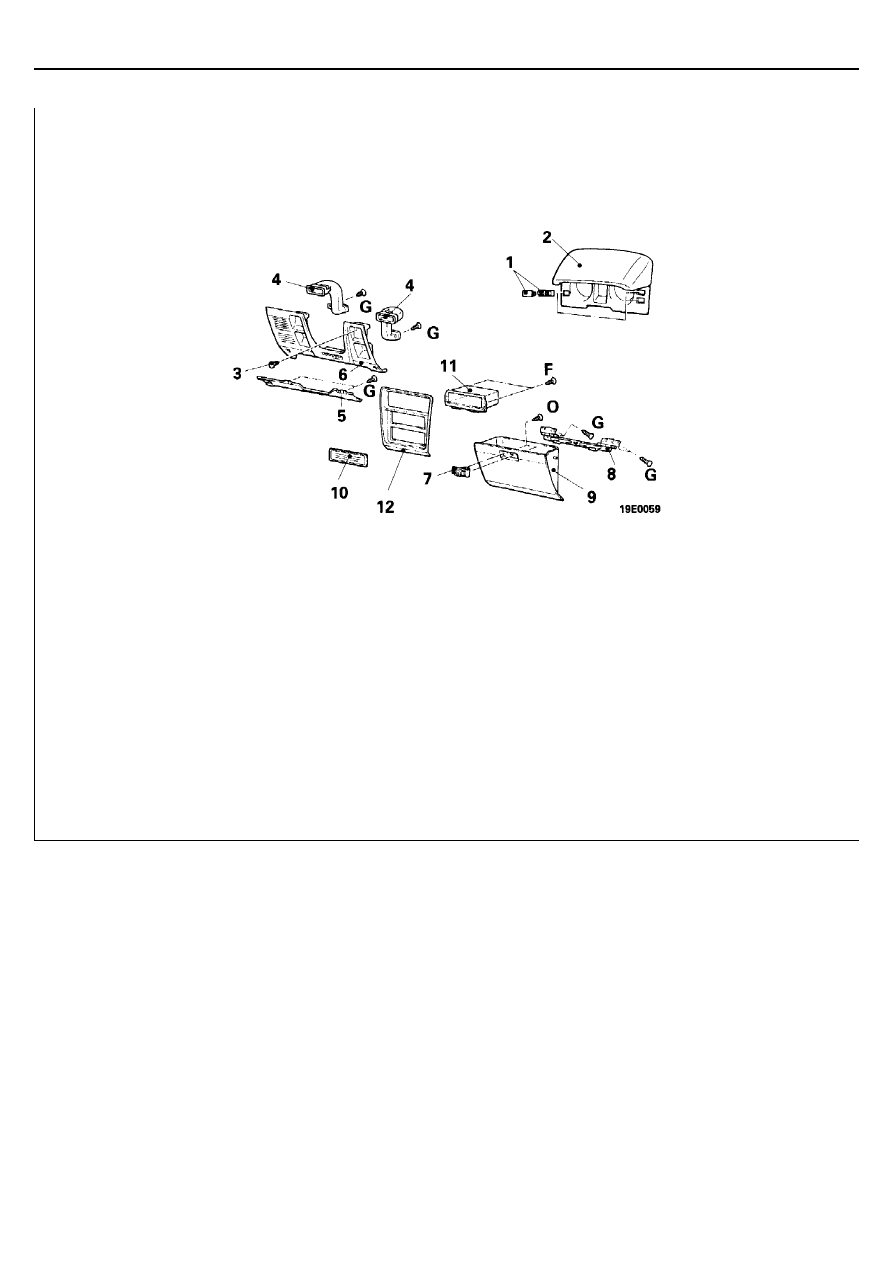

РАЗБОРКА И СБОРКА







Последовательность снятия козырька
комбинации приборов
1.  Выключатель или заглушка
2.  Козырек комбинации приборов


Последовательность снятия нижней крышки
панели приборов
3.  Заглушка
4.  Воздуховод (подача воздуха в область

коленей)

5.  Рама нижней крышки панели приборов
6.  Нижняя крышка панели приборов






Последовательность снятия вещевого ящика
7.  Замок вещевого ящика
8.  Петля вещевого ящика
9.  Вещевой ящик


Последовательность снятия центральной
панели "А"
10.  Заглушка (вместо радио)
11.  Корпус
12.  Центральная панель "А"




© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ИНТЕРЬЕР –



Панель приборов

52А-7

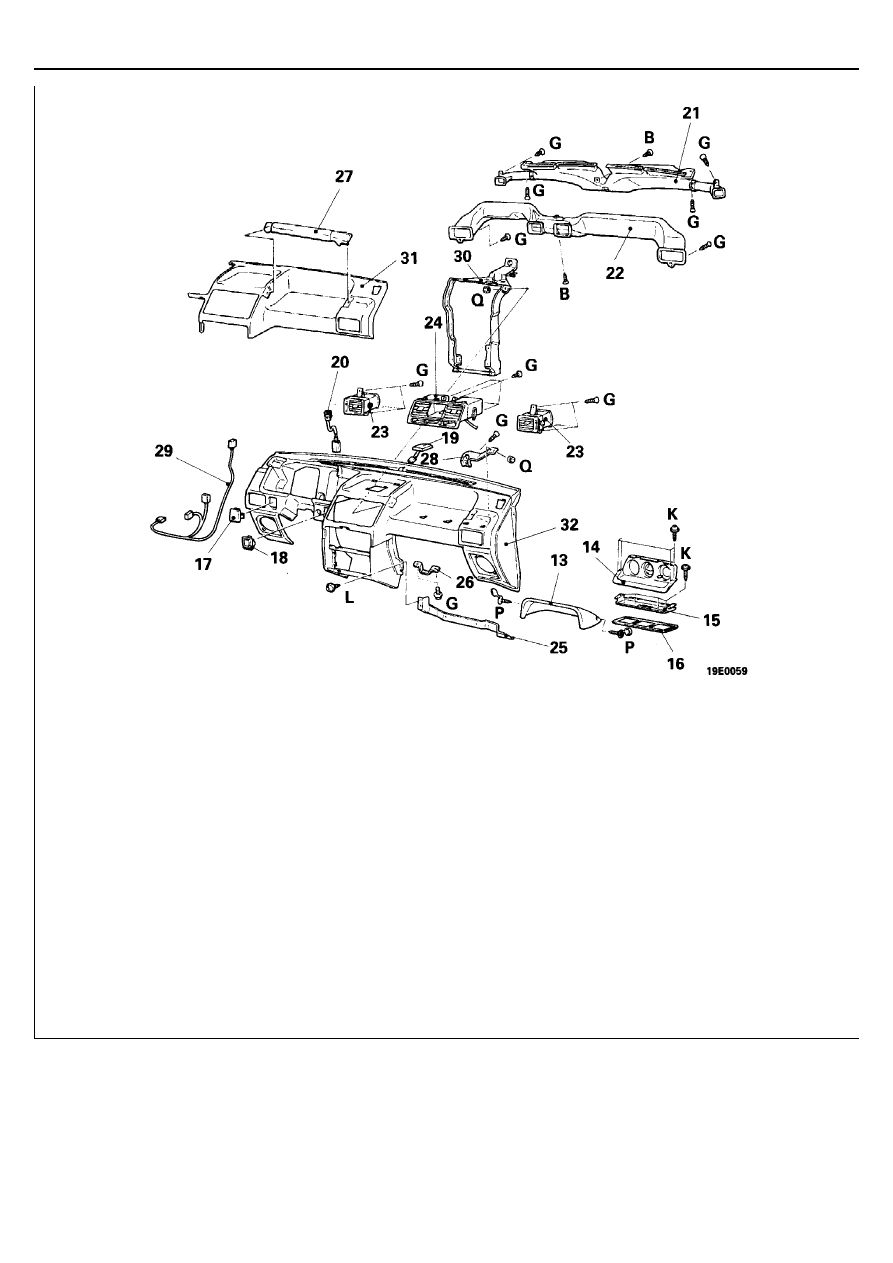

Последовательность разборки панели
приборов
13.  Козырек блока дополнительных указателей
14.  Блок дополнительных указателей
15.  Кронштейн крепления блока

дополнительных указателей

16.  Накладка панели приборов <Модели без

блока дополнительных указателей>

17.  Заглушка
18.  Крышка (заглушка) отверстия панели

приборов

19.  Датчик магнитного поля
20.  Фотоэлемент
21.  Дефлектор и воздуховод дефлектора

обогрева бокового стекла

22.  Распределительный воздуховод
23.  Боковой дефлектор в сборе
24.  Блок центральных дефлекторов в сборе
25.  Рама крепления вещевого ящика
26.  Защелка вещевого ящика
27.  Вспомогательная ручка




















28.  Кронштейн крепления вспомогательной

ручки

29.  Жгут проводов панели приборов
30.  Элемент жесткости панели приборов
31.  Накладка панели приборов
32.  Панель приборов




© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ИНТЕРЬЕР –



Напольная консоль

52А-8

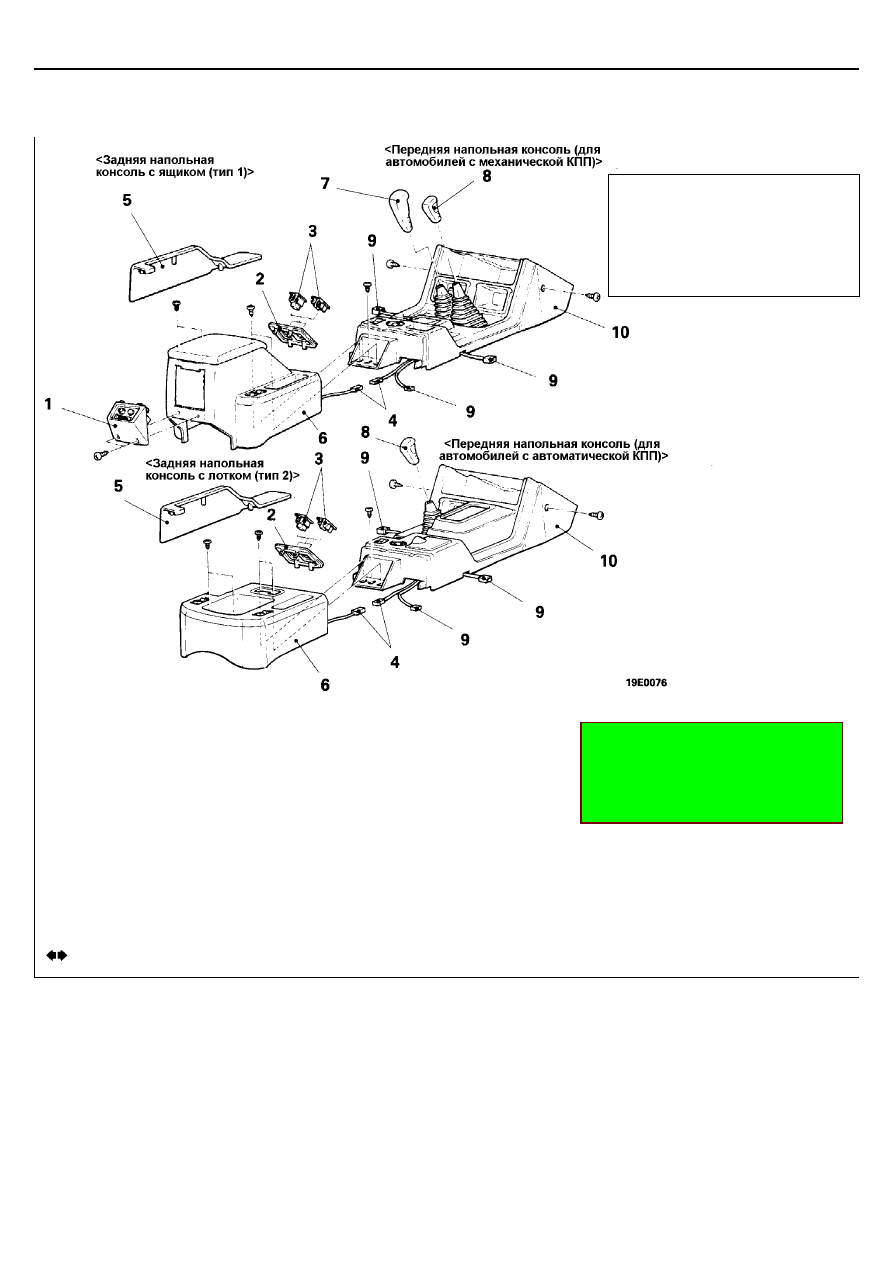

НАПОЛЬНАЯ КОНСОЛЬ

СНЯТИЕ И УСТАНОВКА



























Последовательность снятия
1.  Панель управления задним отопителем в

сборе

2.  Панель выключателей
3.  Переключатель режимов работы

амортизаторов или заглушка

4.  Разъем жгута проводов задней напольной

консоли

5.  Боковая панель "А"
6.  Задняя напольная консоль в сборе
7.  Рукоятка рычага переключения передач

(механическая КПП)

8.  Рукоятка рычага управления раздаточной

коробкой

9.  Разъем жгута проводов передней напольной

консоли

10.  Передняя напольная консоль в сборе










ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

10.  СНЯТИЕ ПЕРЕДНЕЙ НАПОЛЬНОЙ КОНСОЛИ



При снятии передней напольной консоли на моделях с
автоматической КПП переведите рычаг селектора в положение "L".



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED



ВНИМАНИЕ: ДОПОЛНИТЕЛЬНАЯ
СИСТЕМА ПАССИВНОЙ
БЕЗОПАСНОСТИ (SRS)
На  автомобилях  с  системой SRS
при  снятии  и  установке  напольной
консоли  не  допускайте  ее  удара  об
электронный блок управления SRS.

Прим.перев.:
Тип 1  - Box type

(напольная консоль с ящиком)

Тип 2 – Tray type

(напольная консоль с лотком)
