ИНТЕРЬЕР –



Напольная консоль

52А-9

РАЗБОРКА И СБОРКА

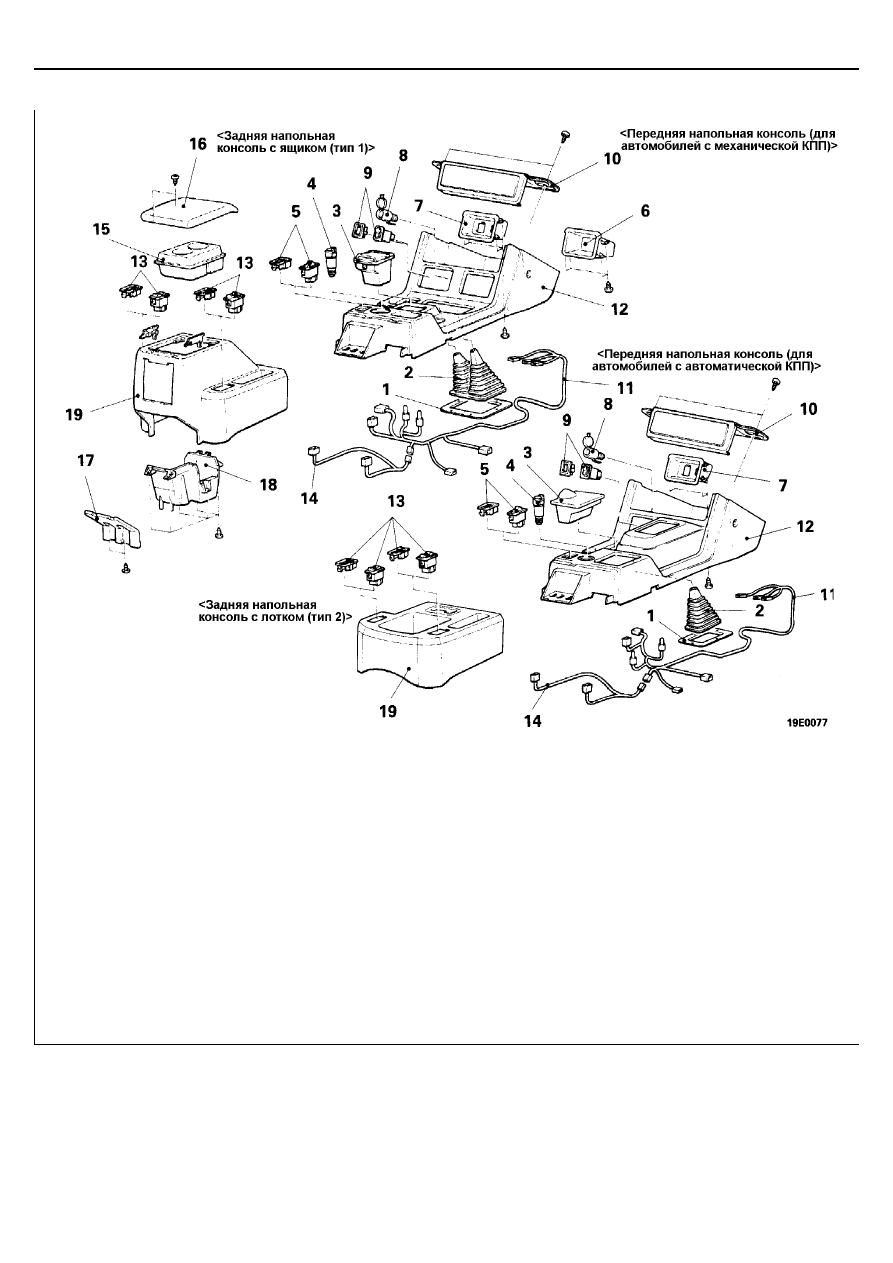

Последовательность разборки передней
напольной консоли
1.  Фиксатор защитного чехла
2.  Защитный чехол
3.  Пепельница
4.  Прикуриватель
5.  Выключатель электровентилятора заднего

отопителя или заглушка

6.  Дополнительный вещевой ящик
7.  Пластина
8.  Разъем включения дополнительного

оборудования

9.  Выключатель блокировки заднего

дифференциала или заглушка

10.  Крышка дополнительного вещевого ящика
11.  Жгут проводов передней напольной консоли
12.  Передняя напольная консоль















Последовательность разборки задней
напольной консоли
13.  Выключатель обогревателя сиденья или

заглушка отверстия

14.  Жгут проводов задней напольной консоли
15.  Держатель стаканов
16.  Крышка ящика напольной консоли в сборе
17.  Крышка задней напольной консоли
18.  Внутренний ящик
19.  Задняя напольная консоль





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ИНТЕРЬЕР –



Облицовка

52А-10



ОБЛИЦОВКА

ПРОЦЕДУРЫ УСТАНОВКИ / СНЯТИЯ
ФИКСАТОРОВ ОБЛИЦОВКИ

Фиксаторы, показанные на рисунках, которые применяются для
закрепления облицовки, следует снимать и устанавливать в соответствии
со следующими процедурами.

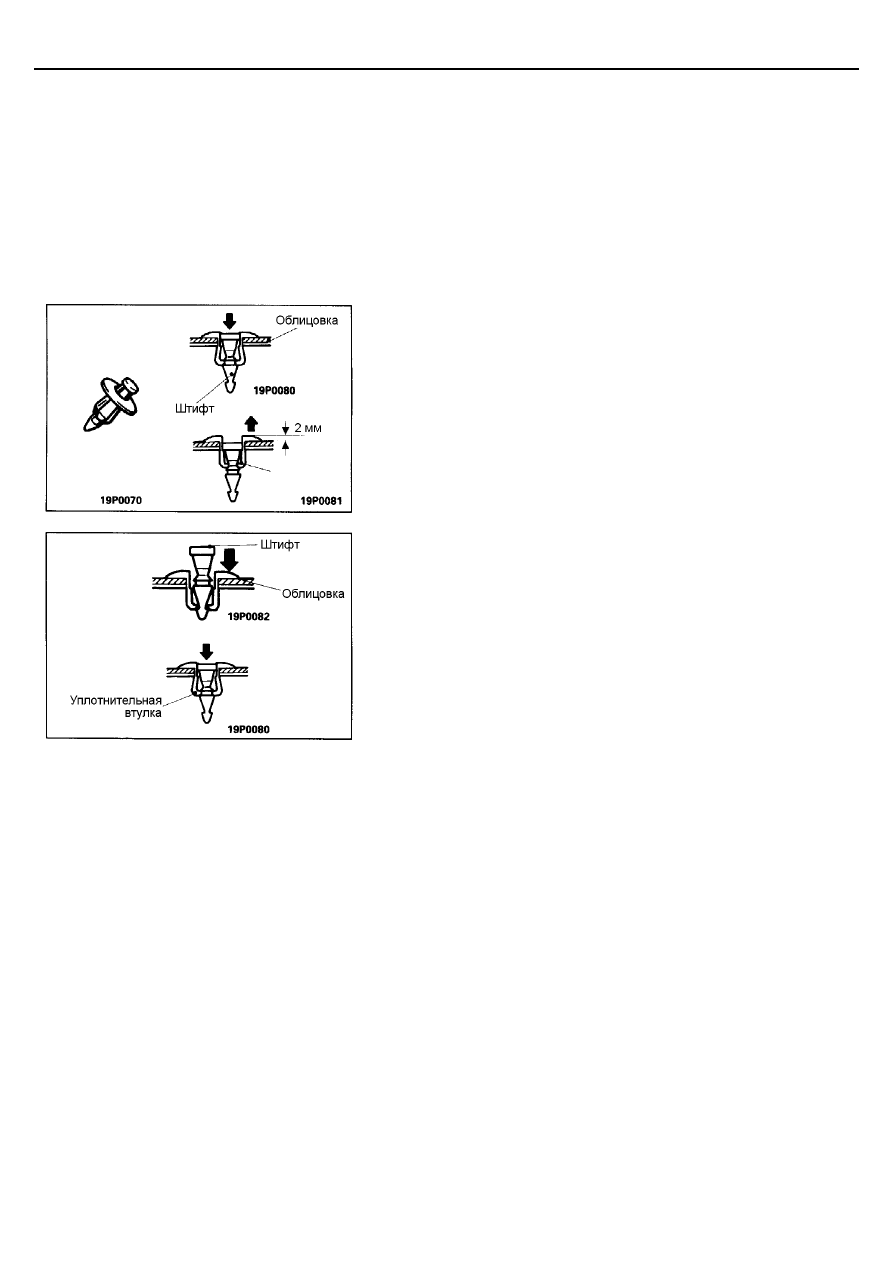

СНЯТИЕ

(1)  Используя крестообразную отвертку, вдавите штифт фиксатора на

глубину около 2 мм (нажатие производите в центре фиксатора).

(2)  Подденьте фиксатор и снимите его.

Внимание
Не вдавливайте штифт фиксатора больше чем необходимо для
его снятия, так как он может повредить уплотнительную втулку
или упасть внутрь, если будет вдавлен слишком глубоко.





УСТАНОВКА

(1)  Вставьте штифт фиксатора в уплотнительную втулку фиксатора и

установите фиксатор в монтажное отверстие облицовки.

(2)  Вдавите штифт фиксатора так, чтобы головка штифта плотно вошла в

уплотнительную втулку фиксатора.

(3)  Проверьте надежность крепления облицовки.










© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ИНТЕРЬЕР –



Облицовка

52А-11

<2-х дверные модели со складной брезентовой крышей (CANVAS TOP)
и 2-х дверные модели с металлической крышей (METAL TOP)>
СНЯТИЕ И УСТАНОВКА






















1.  Облицовка угла передней стойки

<Модели с частичной облицовкой>

2.  Задняя центральная полка в сборе
3.  Накладка порога задней двери

(rear trimming plate)

4.  Крышка отделения для домкрата

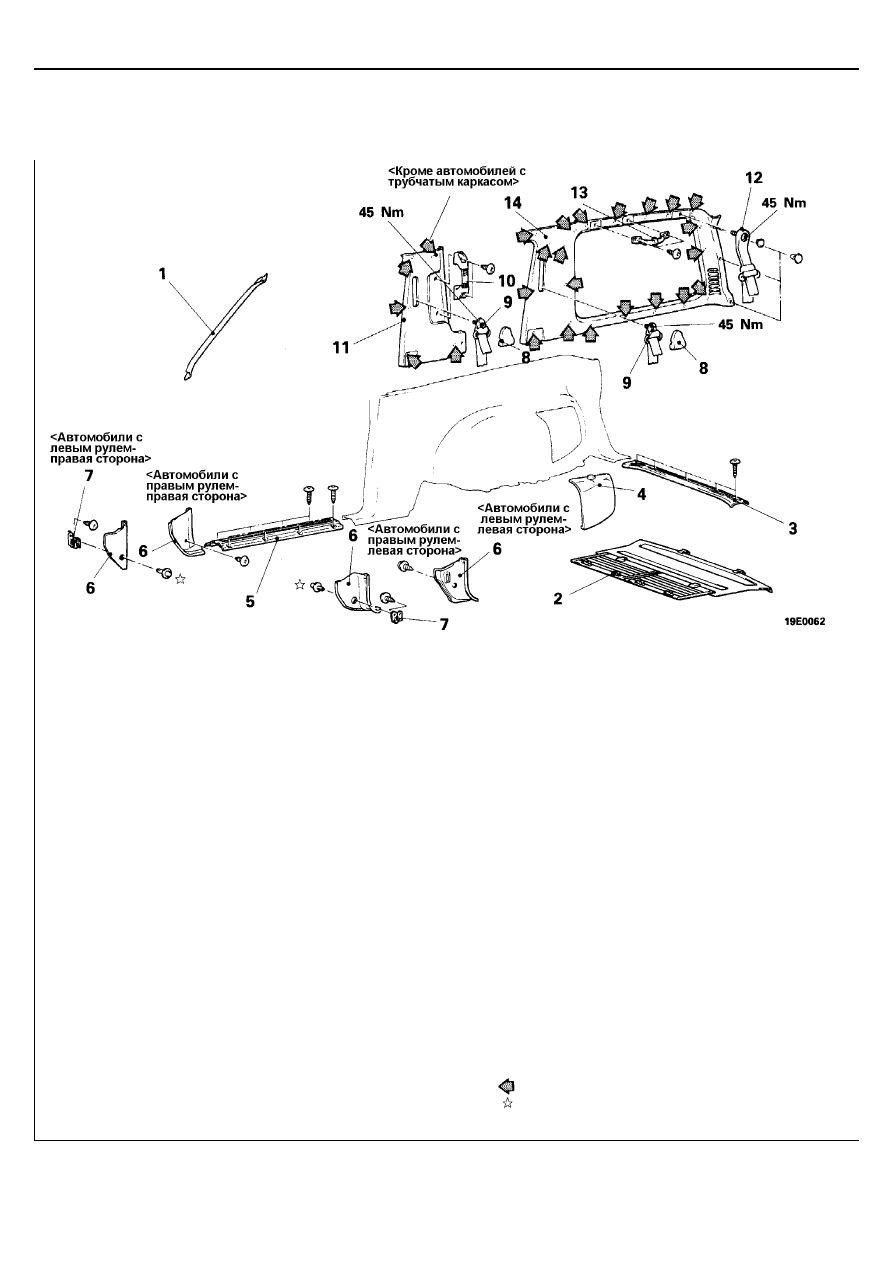

Последовательность снятия
передней боковой облицовки
5.  Накладка порога передней двери
6.  Передняя боковая облицовка
7.  Кронштейн передней боковой облицовки

<На моделях с левым рулем кронштейн
находится только справа>,
<На моделях с правым рулем кронштейн
находится только слева>.







Последовательность снятия
верхней облицовки центральной стойки
<2-х дверные модели со складной
брезентовой крышей (CANVAS TOP)>
8.  Крышка направляющей ремня безопасности
9.  Направляющая ремня безопасности

переднего сиденья

•

Трубчатый каркас (ROLL BAR)
(Смотрите главу 42 – "Трубчатый каркас".)

10.  Вспомогательная ручка
11.  Облицовка центральной стойки

Последовательность снятия верхней
облицовки задней боковины кузова
<Модели с полной облицовкой>
(Кроме 2-х дверных моделей со складной
брезентовой крышей (CANVAS TOP))
8.  Крышка направляющей ремня

безопасности <Только переднего сиденья>

9.  Направляющая ремня безопасности

переднего сидения

12.  Направляющая ремня безопасности

заднего сидения

13.  Вспомогательная ручка
14.  Верхняя облицовка задней боковины кузова




© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED



ПРИМЕЧАНИЕ
(1)



:

Стрелками указаны места установки фиксаторов.

(2)   : Смотрите процедуры снятия/установки фиксаторов

облицовки на странице 52A-10.



ИНТЕРЬЕР –



Облицовка

52А-12

















© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





(Смотрите ГЛАВУ 42 –
"Складная брезентовая
крыша (CANVAS TOP)")

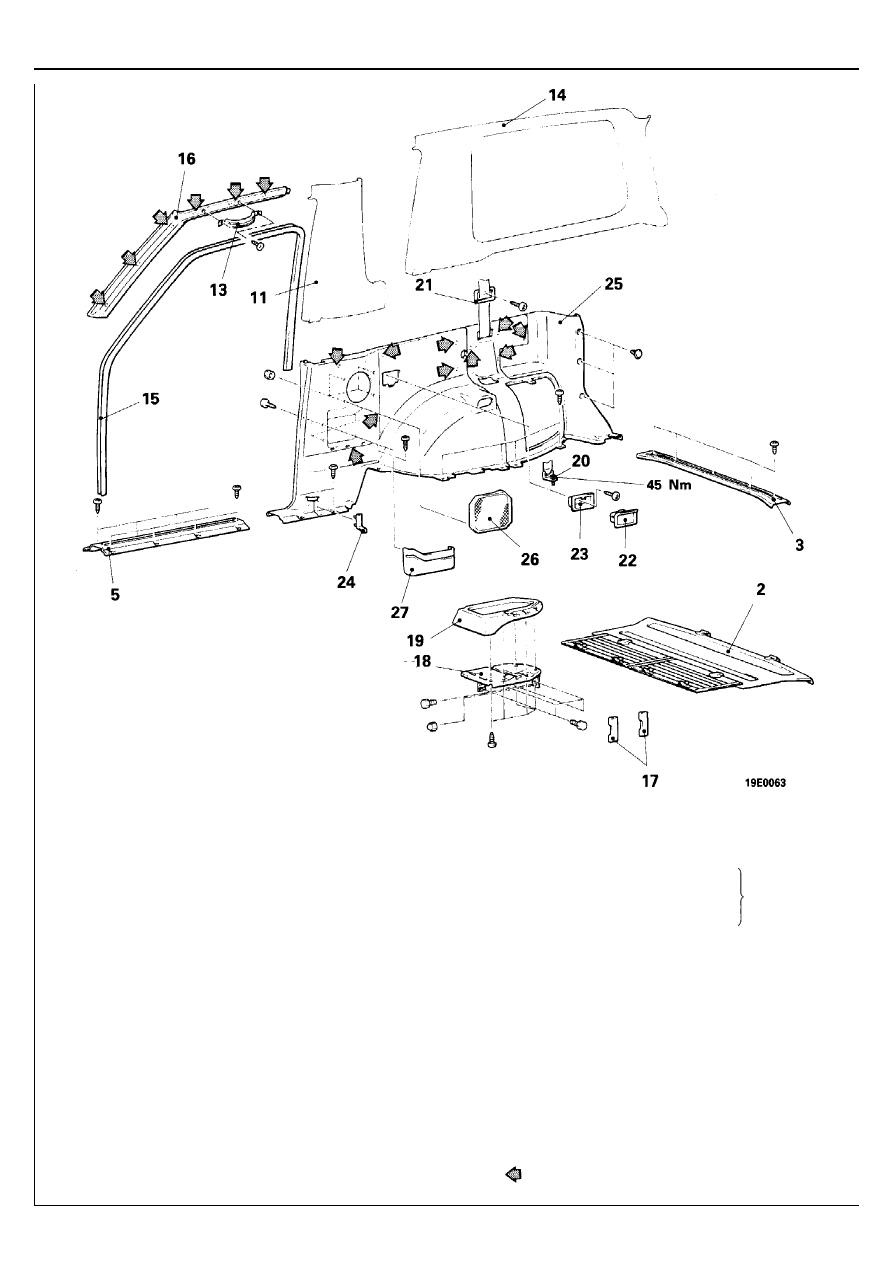

Последовательность снятия облицовки
передней стойки <Модели с полной облицовкой>
11.  Облицовка центральной стойки

<2-х дверные модели со складной
брезентовой крышей (CANVAS TOP)>

13.  Вспомогательная ручка
14.  Верхняя облицовка задней боковины кузова

<Модели с полной облицовкой>
(Кроме 2-х дверных моделей со складной
брезентовой крышей (CANVAS TOP))

15.  Облицовка рамки стекла двери

<Автомобили с бензиновым двигателем
(Кроме 2-х дверных моделей с
металлической крышей (METAL TOP))>

16.  Облицовка передней стойки

Последовательность снятия боковой полки
2.  Задняя центральная полка в сборе
17.  Крышка кронштейна полки
18.  Кронштейн боковой полки
19.  Боковая полка

Последовательность снятия нижней
облицовки задней боковины кузова
3.  Накладка порога задней двери

(rear trimming plate)

5.  Накладка порога передней двери
14.  Нижняя облицовка задней боковины кузова

<Модели с полной облицовкой>
(Кроме 2-х дверных моделей с
металлической крышей (METAL TOP))











19.  Боковая полка

•

Трубчатый каркас (ROLL BAR)
(Смотрите главу 42 – "Трубчатый каркас".)

•

Ограничитель хода каркаса
брезентовой крыши

•

Каркас брезентовой
крыши в сборе

20.  Крепление ремня безопасности заднего

сиденья

21.  Накладка ремня безопасности заднего

сиденья

•

Боковина спинки заднего сидения в сборе
(Кроме 2-х дверных моделей со складной
брезентовой крышей (CANVAS TOP))
(Смотрите страницу 52А-21.)

22.  Корпус пепельницы
23.  Крышка пепельницы
24.  Крышка крепления ремня безопасности
25.  Нижняя облицовка задней боковины кузова
26.  Декоративная накладка динамика
27.  Карман облицовки задней боковины кузова


ПРИМЕЧАНИЕ



 : Стрелками указаны места установки фиксаторов.
