ИНТЕРЬЕР –



Ремень безопасности переднего сиденья

52А-25

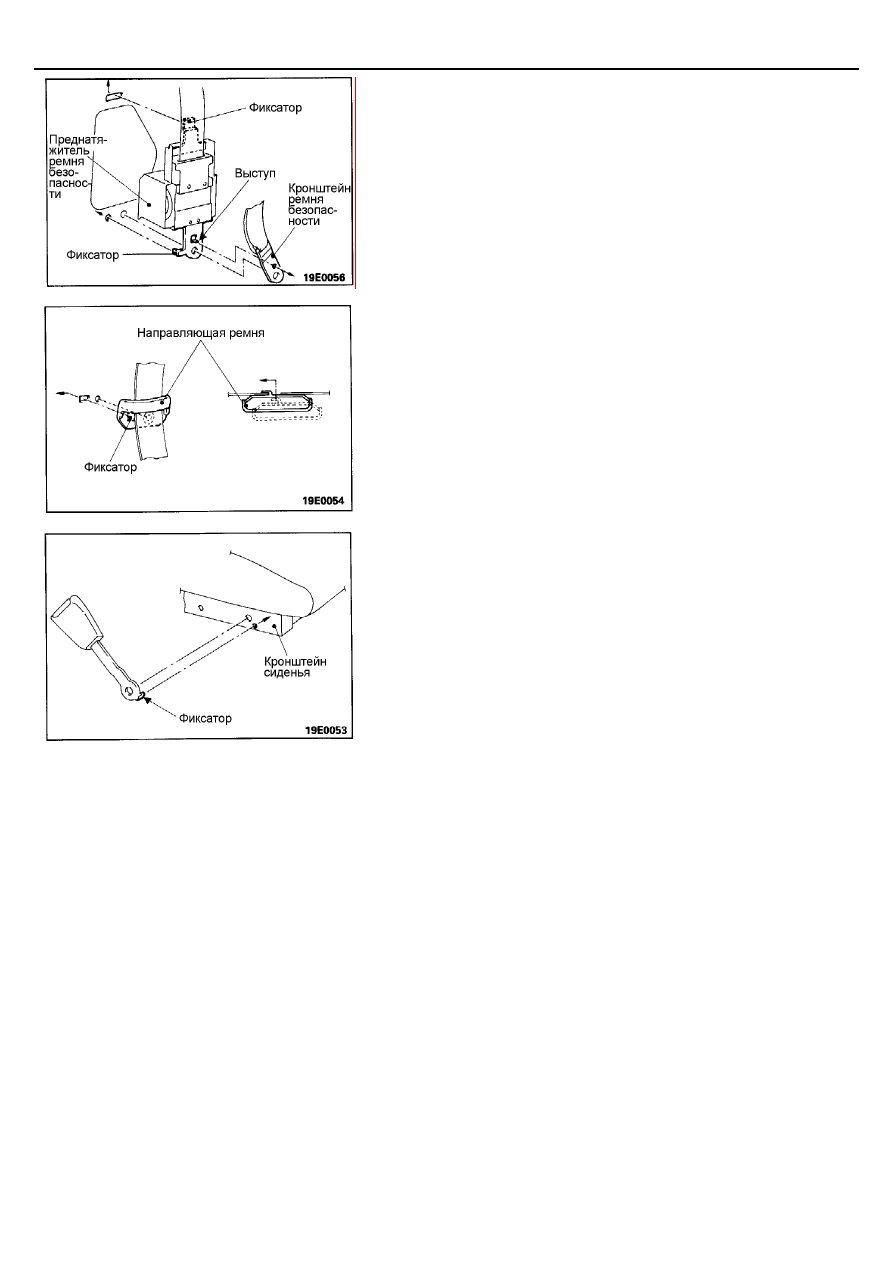

3.  УСТАНОВКА РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО

СИДЕНЬЯ В СБОРЕ

(1)  Надежно вставьте фиксаторы преднатяжителя ремня

безопасности в отверстия кузова.

(2)  Надежно вставьте выступ преднатяжителя в отверстие

в кронштейн крепления ремня безопасности.





(3)  Надежно вставьте фиксаторы направляющей ремня

безопасности в отверстие кузова.





1.  УСТАНОВКА ВНУТРЕННЕГО ЗАМКА РЕМНЯ

БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ



Надежно вставьте фиксатор на пластине крепления внутреннего
замка ремня безопасности в отверстие кронштейна переднего
сиденья.











© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





ИНТЕРЬЕР –



Ремень безопасности заднего сиденья

52А-26

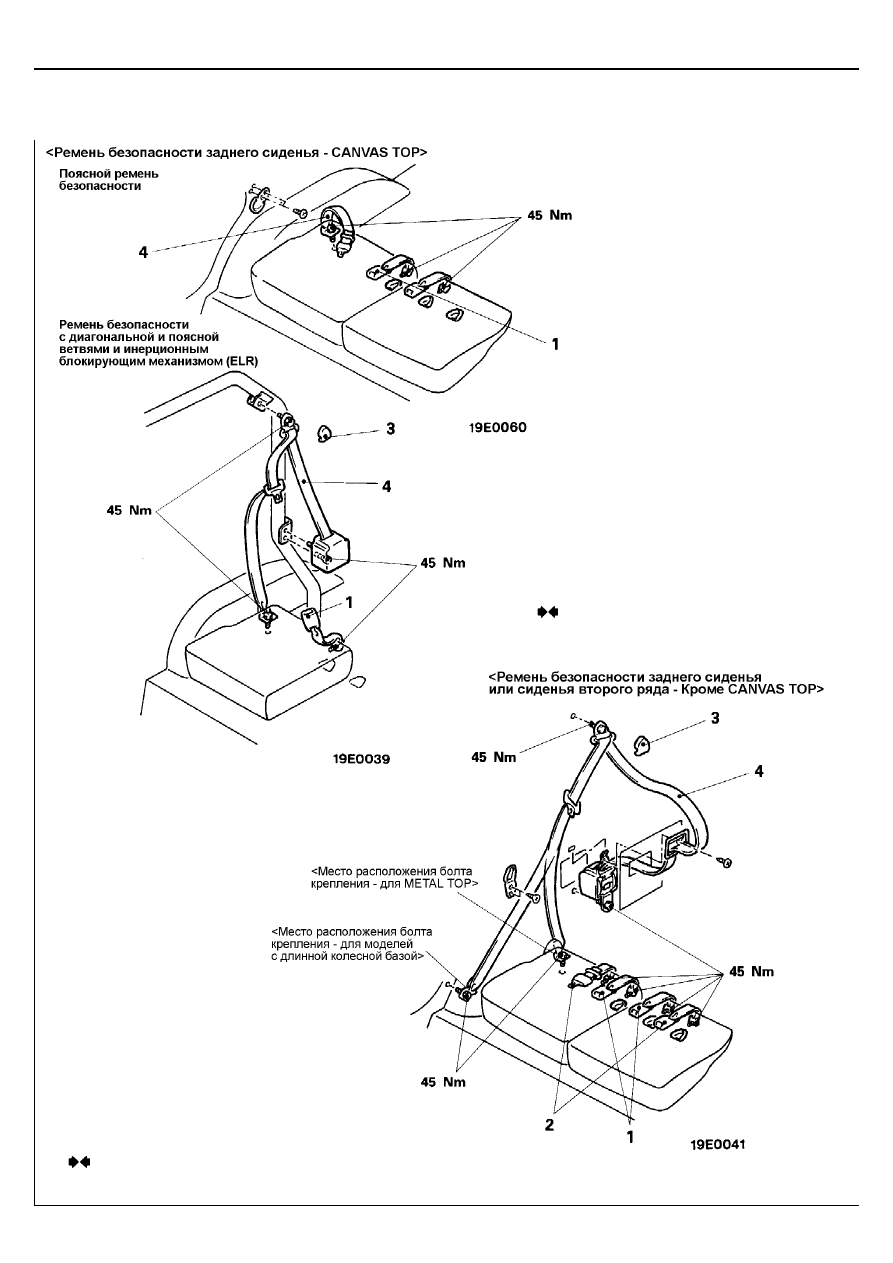

РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED





1.  Внутренний замок ремня безопасности

в сборе

4.  Ремень безопасности в сборе

















1.  Внутренний замок ремня безопасности

в сборе



Последовательность снятия ремня
безопасности заднего сиденья
3.  Накладка болта крепления

направляющей ремня безопасности

4.  Ремень безопасности заднего сиденья

в сборе















1.  Внутренний замок ремня

безопасности в сборе

2.  Центральный замок ремня

безопасности в сборе



Последовательность снятия ремня
безопасности заднего сиденья
3.  Накладка болта крепления направляющей

ремня <Кроме METAL TOP>

•

Нижняя облицовка задней боковины кузова
(Смотрите страницу 52А-11, 13.)

4.  Ремень безопасности заднего сиденья

в сборе



ИНТЕРЬЕР –



Ремень безопасности заднего сиденья

52А-27

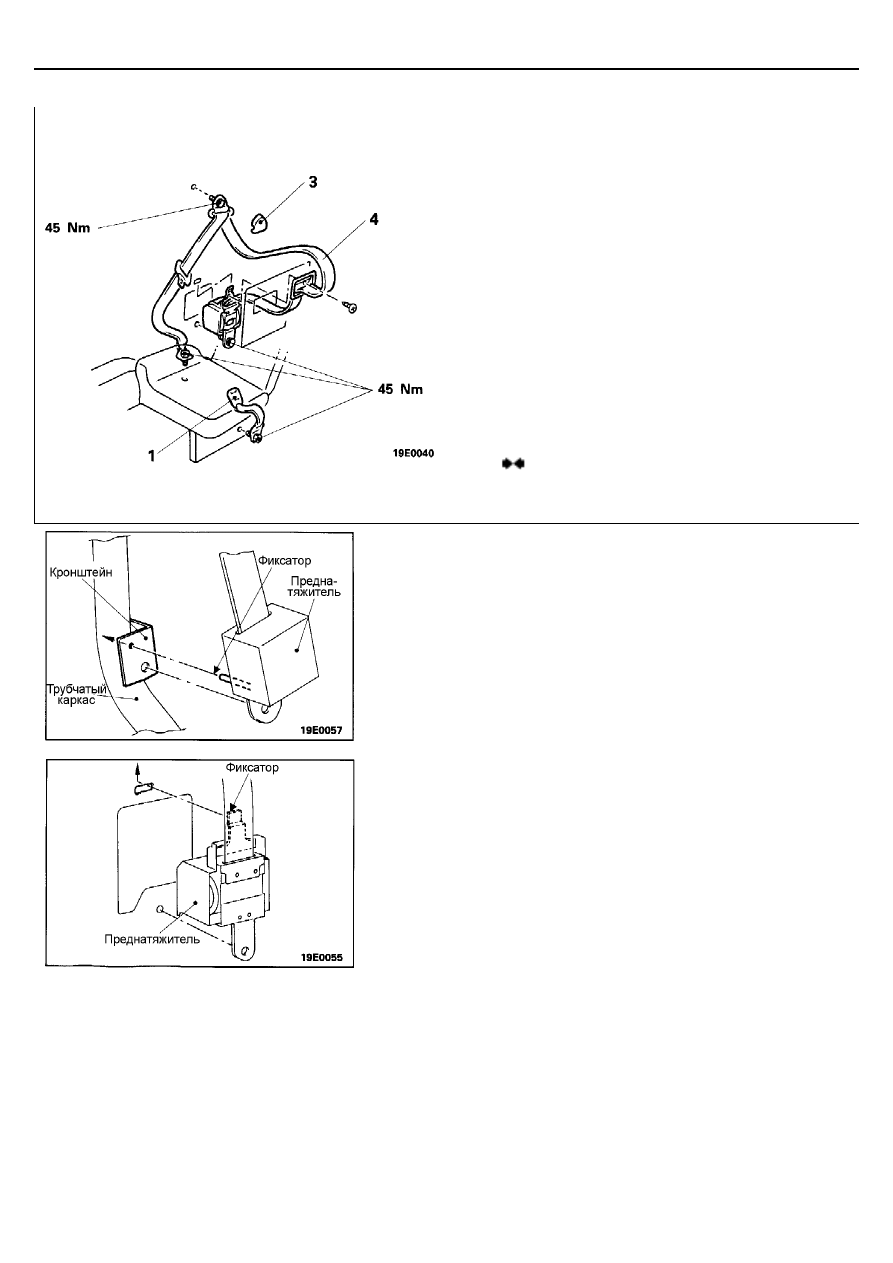

<Ремень безопасности сиденья третьего ряда>





ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

4.  УСТАНОВКА РЕМНЯ БЕЗОПАСНОСТИ СИДЕНЬЯ

ТРЕТЬЕГО РЯДА



<РЕМЕНЬ БЕЗОПАСНОСТИ С ДИАГОНАЛЬНОЙ И ПОЯСНОЙ
ВЕТВЯМИ И ИНЕРЦИОННЫМ БЛОКИРУЮЩИМ
МЕХАНИЗМОМ (ELR) – 2-Х ДВЕРНЫЕ МОДЕЛИ СО СКЛАДНОЙ
БРЕЗЕНТОВОЙ КРЫШЕЙ (CANVAS TOP)>



Надежно вставьте стопорный штифт преднатяжителя ремня
безопасности в отверстие кронштейна трубчатого каркаса.







<РЕМЕНЬ БЕЗОПАСНОСТИ С ДИАГОНАЛЬНОЙ И ПОЯСНОЙ
ВЕТВЯМИ И ИНЕРЦИОННЫМ БЛОКИРУЮЩИМ МЕХАНИЗМОМ (ELR)
– 2-Х ДВЕРНЫЕ МОДЕЛИ С МЕТАЛЛИЧЕСКОЙ КРЫШЕЙ (METAL TOP)
И МОДЕЛИ С ДЛИННОЙ КОЛЕСНОЙ БАЗОЙ (LONG BODY)>



Надежно вставьте стопорный штифт преднатяжителя ремня
безопасности в отверстие кузова.






© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED













1.  Внутренний замок ремня безопасности

в сборе



Последовательность снятия ремня
безопасности сиденья третьего ряда
3.  Накладка болта крепления направляющей

ремня безопасности

•

Нижняя облицовка задней боковины кузова
(Смотрите страницу 52А-13.)

4.  Ремень безопасности сиденья третьего

ряда в сборе





ОБОРУДОВАНИЕ САЛОНА -

Общие сведения / Заднее сидение



52А-1

ГЛАВА 52А

ОБОРУДОВАНИЕ САЛОНА

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•

Было установлено многоместное раздельное заднее сидение (длиннобазные автомобили). В связи с этим были
добавлены операции по техническому обслуживанию.

•

Была изменена конструкция замка и центрального ремня безопасности (длиннобазные автомобили с многоместным
задним сидением). В связи с этим были изменены операции по снятию и установке.

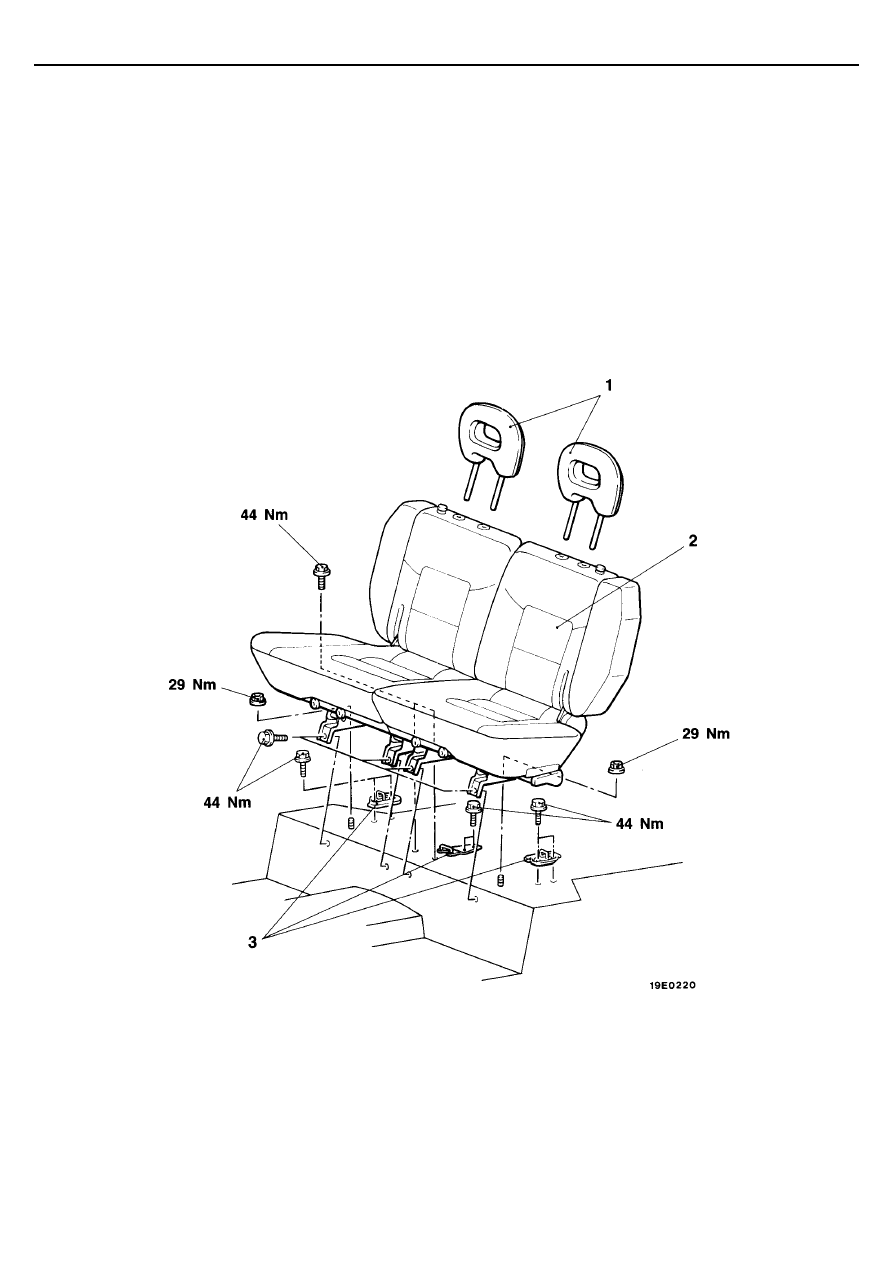

ЗАДНЕЕ СИДЕНИЕ

СНЯТИЕ И УСТАНОВКА






Последовательность снятия







1. Подголовник
2. Заднее сидение в сборе
3. Фиксатор
