Наружные элементы кузова –

Очиститель и омыватель

ветрового стекла



51-21

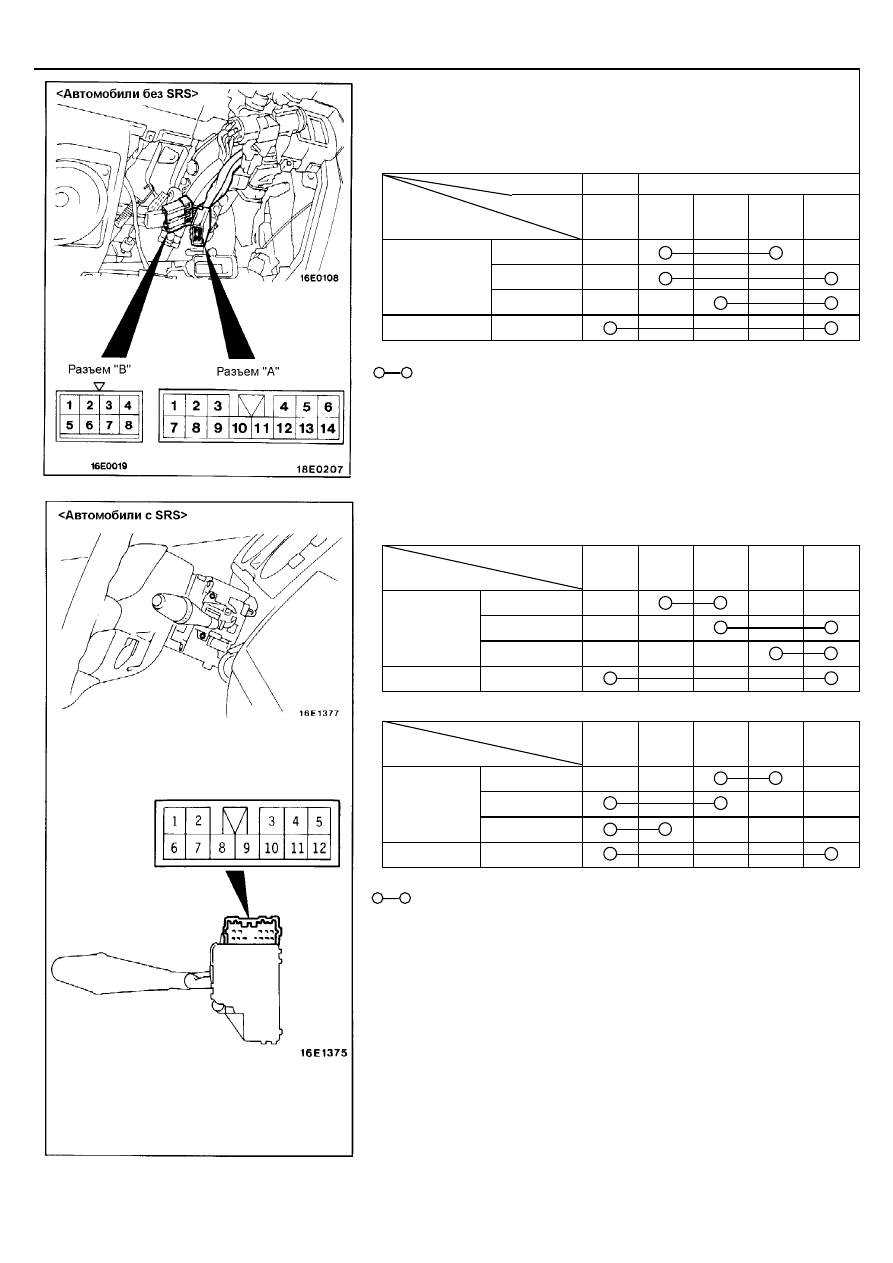

ПОДРУЛЕВОЙ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Переключатель очистителя и омывателя

<Модели без Дополнительной Системы Пассивной Безопасности (SRS)>
Отсоедините разъем от переключателя и проверьте состояние цепи между
выводами согласно таблице.




Разъем

A B



Вывод

Положение

переключателя

5 3 4 7 8



ВЫКЛ

(OFF)





1 (LO) низкая

скорость













Для
очистителя

2 (HI) высокая

скорость











  Для омывателя

ВКЛ (ON)













ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.




<Модели с Дополнительной Системой Пассивной Безопасности (SRS)>
(1)  Снимите нижний кожух рулевой колонки.
(2)  Снимите верхний кожух рулевой колонки.
(3)  Ослабьте винты, показанные на рисунке, и снимите переключатель

очистителя и омывателя.

(4)  Проверьте состояние цепи между выводами при различных

положениях переключателя.

(Автомобили с левым рулем)



Вывод

Положение

переключателя

6 7 8 9 10



ВЫКЛ

(OFF)





1 (LO) низкая

скорость













Очиститель

2 (HI) высокая

скорость











  Омыватель

ВКЛ (ON)











(Автомобили с правым рулем)



Вывод

Положение

переключателя

8 9 10

11

12



ВЫКЛ

(OFF)





1 (LO) низкая

скорость













Очиститель

2 (HI) высокая

скорость











  Омыватель

ВКЛ (ON)











ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.





Реле-прерыватель электродвигателя стеклоочистителя

(1)  Подсоедините разъем подрулевого комбинированного

переключателя.

(2)  Поверните ключ зажигания в положение "АСС".
(3)  Поверните  переключатель  стеклоочистителя  в  положение "INT"

(прерывистый  режим)  и  проверьте  продолжительность  интервала
(паузы) в работе стеклоочистителя.
Автомобили без регулируемого интервала (паузой):

Приблизительно 3 – 6 секунд

Автомобили с регулируемым интервалом (паузой):

Быстрый режим (FAST):   приблизительно 3 секунды
Медленный режим (SLOW):  приблизительно 12 секунд



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED





Наружные элементы кузова –

Очиститель и омыватель

ветрового стекла



51-21-1

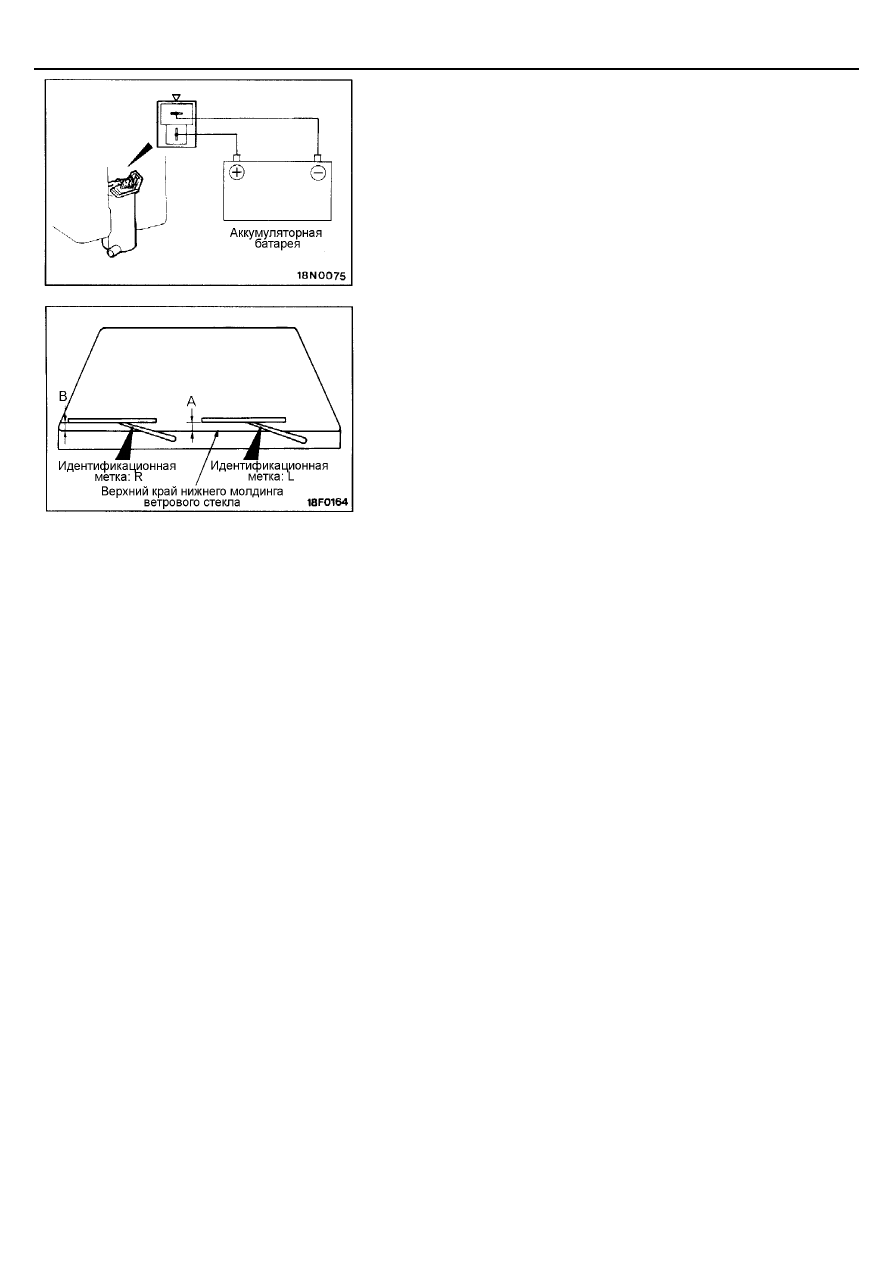

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ОМЫВАТЕЛЯ

(1)  Заполните бачок омывателя водой, когда электродвигатель

омывателя установлен на бачок.

(2)  Подведите питание от аккумуляторной батареи к выводам

электродвигателя омывателя, как показано на рисунке, и проверьте
напор струи воды.





ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

10.  УСТАНОВКА РЫЧАГА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

/ 9. УСТАНОВКА ЩЕТОК СТЕКЛООЧИСТИТЕЛЯ

(1)  Движения левой и правой щеток стеклоочистителя различны,

поэтому при установке обращайте внимание на
идентификационные метки на рычагах щеток.

(2)  Установите рычаг со щеткой стеклоочистителя в сборе в

положение, показанное на рисунке.
Номинальное значение (А):   25 – 35 мм

(В):   35 – 45 мм















© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E ADDED









51-21-2

ПРИМЕЧАНИЕ



















© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E ADDED





Наружные элементы кузова –

Очиститель и омыватель

заднего стекла



51-22

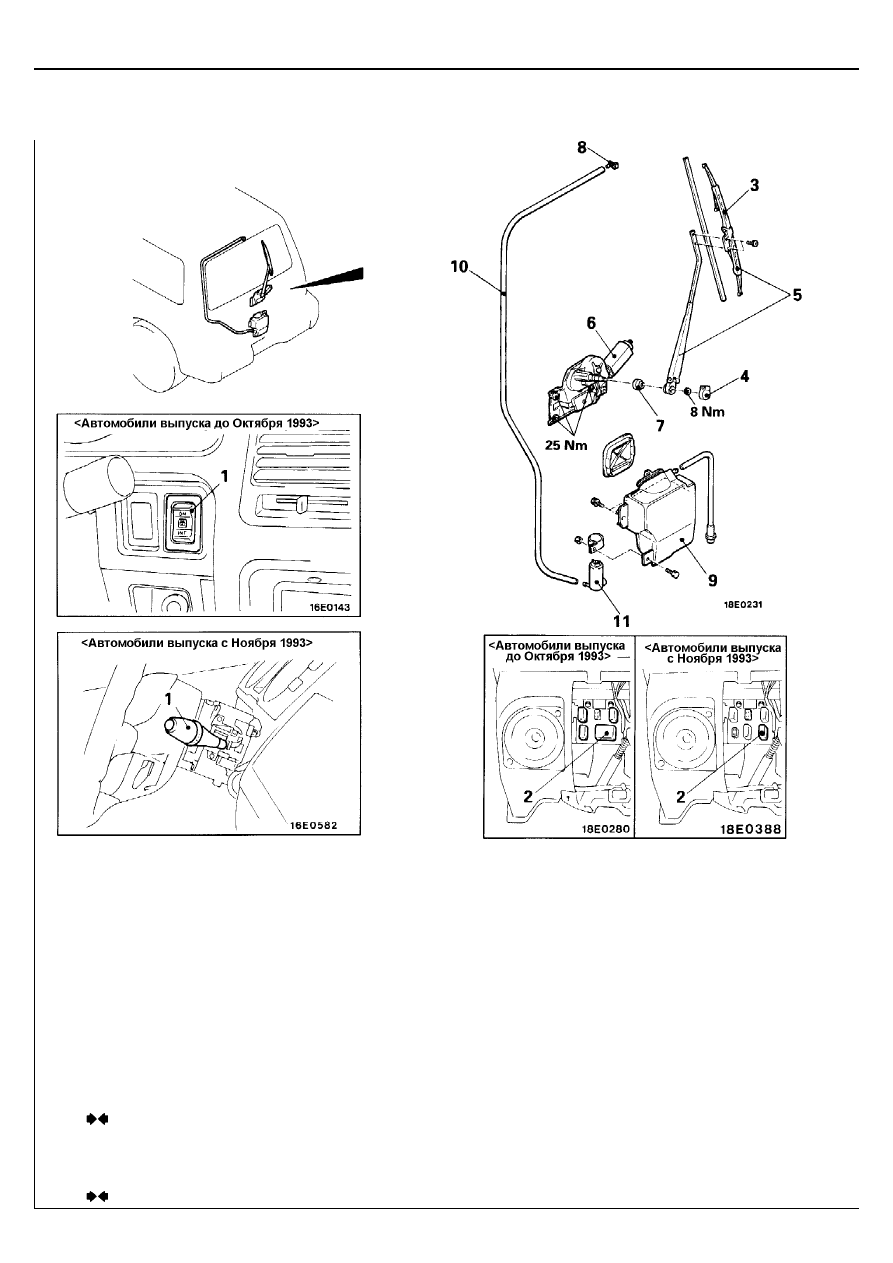

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА

СНЯТИЕ И УСТАНОВКА


































1.

Выключатель заднего очистителя и омывателя
(Смотрите ГЛАВУ 54 – "Подрулевой
комбинированный переключатель".)
<Автомобили выпуска с Ноября 1993>

3.  Щетка стеклоочистителя
8.  Форсунка омывателя


Последовательность снятия реле-прерывателя
электродвигателя стеклоочистителя

•

Нижняя крышка панели приборов
(Смотрите ГЛАВУ 52 – "Панель приборов".)

2.  Реле-прерыватель очистителя заднего

стекла



Последовательность снятия электродвигателя
стеклоочистителя
4.  Крышка
5.  Рычаг и щетка очистителя в сборе

•

Облицовка задней двери
(Смотрите ГЛАВУ 42 – "Облицовка задней
двери и водонепроницаемая пленка".)

6.  Электродвигатель и кронштейн в сборе
7.  Резиновая втулка





Последовательность снятия бачка и
электродвигателя омывателя

•

Облицовка задней двери
(Смотрите ГЛАВУ 42 – "Облицовка задней
двери и водонепроницаемая пленка".)

9.  Бачок омывателя в сборе

•

Слив жидкости омывателя

10.  Трубка омывателя
11.  Электродвигатель омывателя


© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED
