Наружные элементы кузова –

Накладки и молдинги

51-13

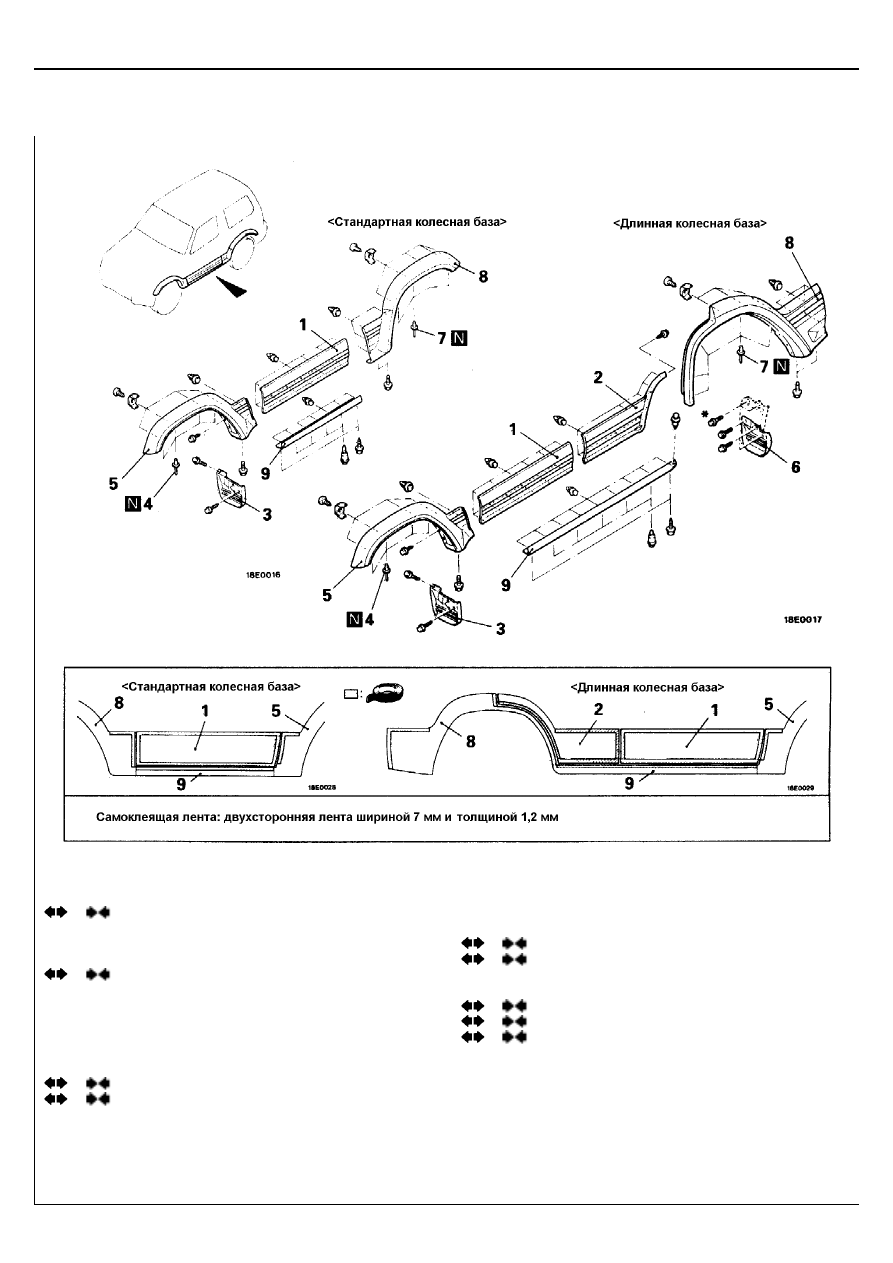

БОКОВЫЕ НАКЛАДКИ И НАКЛАДКИ КРЫЛЬЕВ
СНЯТИЕ И УСТАНОВКА

Последовательность снятия боковой
накладки передней двери
1. Боковая накладка передней двери

Последовательность снятия боковой
накладки передней двери
2. Боковая накладка задней двери

Последовательность снятия переднего
спойлера

•

Брызгозащитный щиток
(Смотрите ГЛАВУ 42 – "Крыло".)

3.  Передний брызговик
4.  Заклепка
5.  Накладка переднего крыла

Последовательность снятия накладки
заднего крыла
6. Задний брызговик

<Модели с длинной колесной базой>

7. Заклепка
8. Накладка заднего крыла

Последовательность снятия накладки порога
5.  Накладка переднего крыла
8.  Накладка заднего крыла
9.  Накладка порога

ПРИМЕЧАНИЕ
Болты крепления, отмеченные *
устанавливаются только с правой стороны
автомобиля.

© Mitsubishi Motors Corporation Feb. 1991

PWJE9086

Наружные элементы кузова –

Накладки и молдинги

51-14

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1. СНЯТИЕ БОКОВОЙ НАКЛАДКИ ПЕРЕДНЕЙ ДВЕРИ /

2. СНЯТИЕ БОКОВОЙ НАКЛАДКИ ЗАДНЕЙ ДВЕРИ /
5. СНЯТИЕ НАКЛАДКИ ПЕРЕДНЕГО КРЫЛА /
8. СНЯТИЕ НАКЛАДКИ ЗАДНЕГО КРЫЛА / 9. СНЯТИЕ
НАКЛАДКИ ПОРОГА

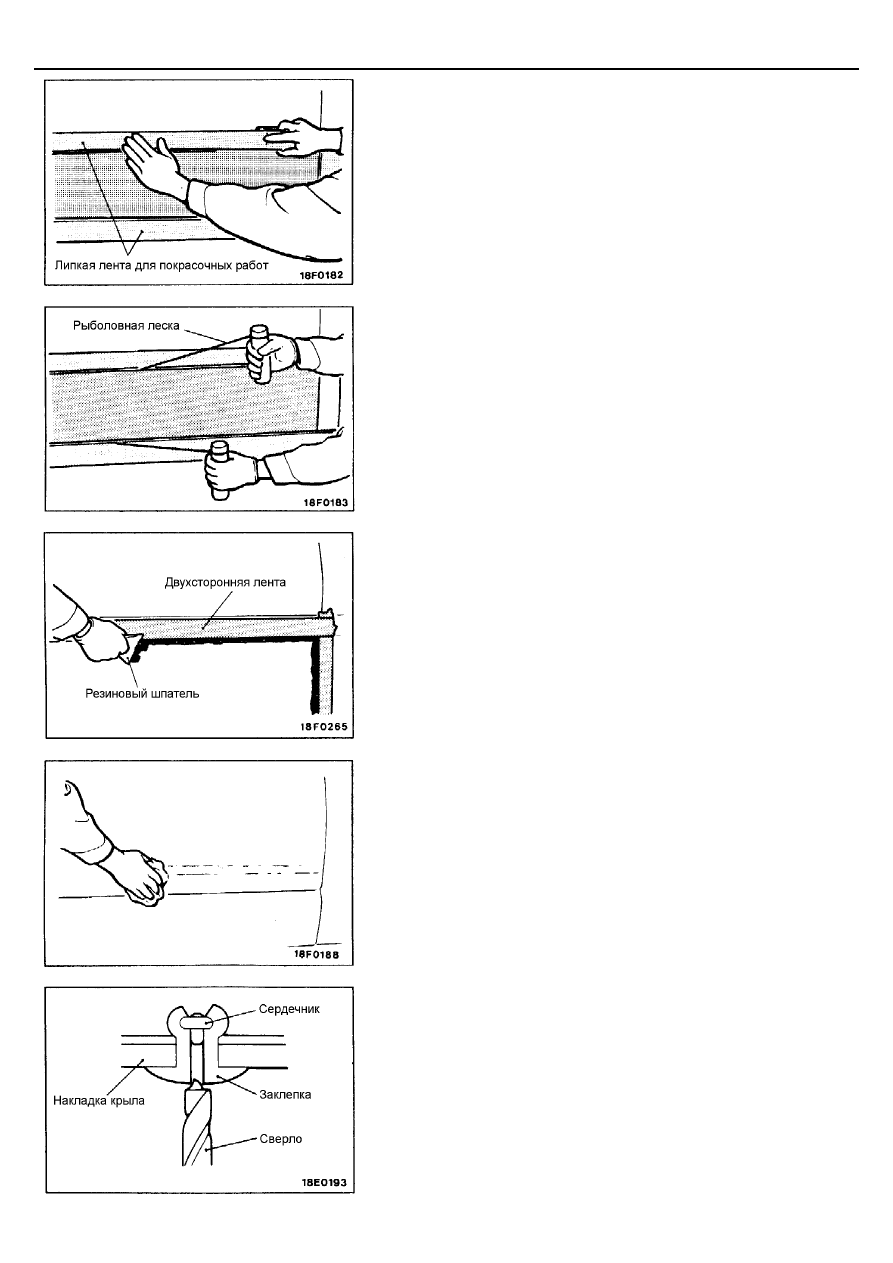

(1) Наклейте защитную ленту (для покрасочных работ) вдоль краев

каждой снимаемой боковой накладки.

(2) Вставьте рыболовную леску [диаметром 0,8 мм] с двумя ручками

между кузовом и боковой накладкой. Попеременно перемещая
верхнюю и нижнюю части рыболовной лески, срежьте клейкую
ленту крепления для снятия боковой накладки.

(3) Осторожно потяните боковую накладку к себе и отсоедините ее

вместе с фиксаторами от двери.

Внимание
1. Если предполагается повторная установка боковой

накладки, то при снятии накладки перемещайте
рыболовную леску вдоль углов кузова так, чтобы не
срезать края накладки.

2. Если клейкую ленту удалить затруднительно, то

нагрейте ее примерно до 40

°°°°

С.

(4) При помощи резинового шпателя соскоблите двухстороннюю

клейкую ленту с поверхности кузова.

(5) Снимите защитные ленты (для покрасочных работ).

(6) Смочите тряпку в изопропиловом спирте, и тщательно протрите

поверхность кузова.

4./ 7. СНЯТИЕ ЗАКЛЕПОК

С помощью дрели просверлите (диаметр сверла 4,0 – 5,5 мм)
небольшое отверстие в шляпке заклепки и снимите заклепку.

© Mitsubishi Motors Corporation Oct. 1991

PWJE9086-A REVISED

Наружные элементы кузова –

Накладки и молдинги

51-15

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

9. УСТАНОВКА НАКЛАДКИ ПОРОГА / 8. УСТАНОВКА

НАЛАДКИ ЗАДНЕГО КРЫЛА / 5. УСТАНОВКА
НАКЛАДКИ ПЕРЕДНЕГО КРЫЛА / 2. УСТАНОВКА
БОКОВОЙ НАКЛАДКИ ЗАДНЕЙ ДВЕРИ / 1. УСТАНОВКА
БОКОВОЙ НАКЛАДКИ ПЕРЕДНЕЙ ДВЕРИ

•

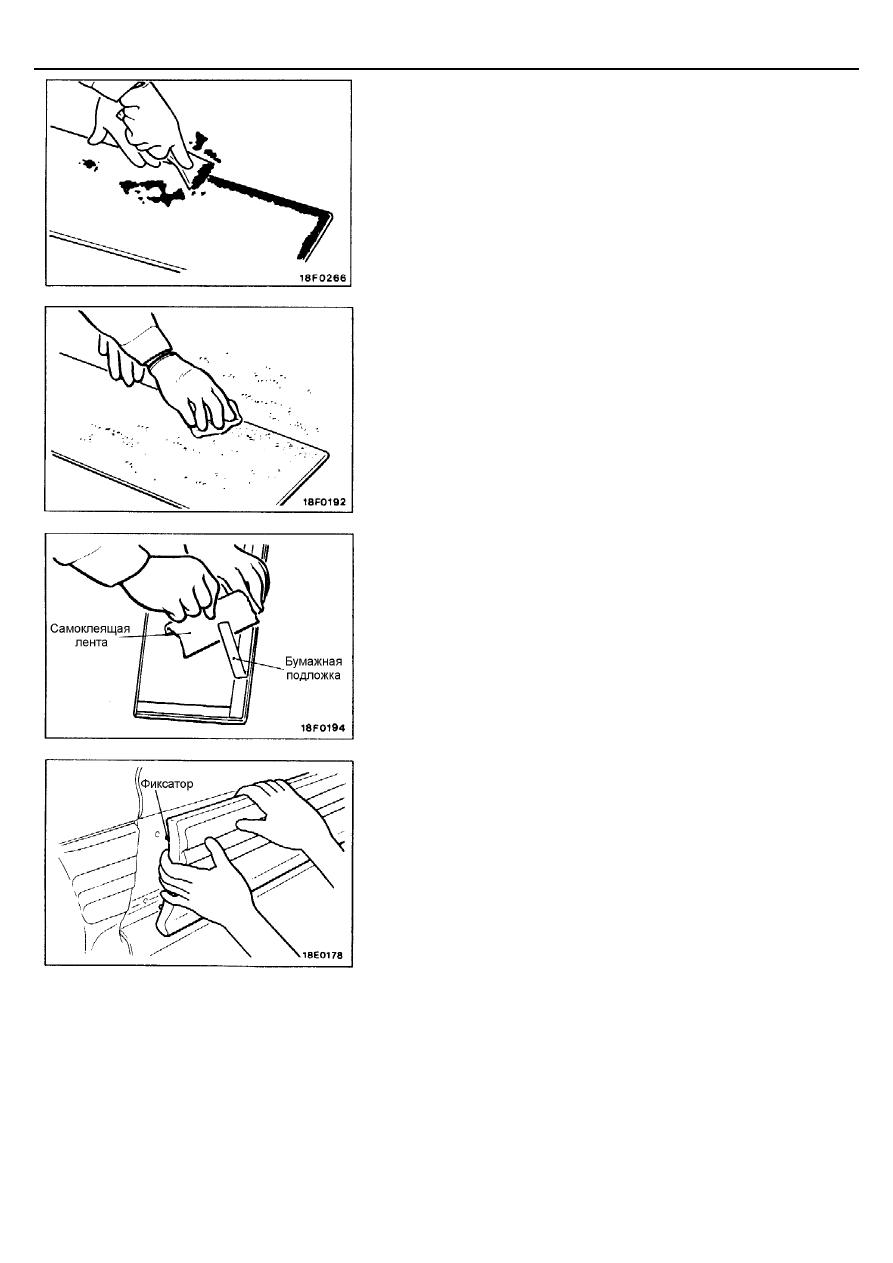

Двухстороння самоклеящая лента приклеивается к каждой
боковой накладке (при повторной установке).

(1) Соскоблите двухстороннюю самоклеящую ленту с накладки

порога при помощи резинового шпателя или скребка.

(2) Тряпкой смоченной в изопропиловом спирте, очистите и, затем

вытрите насухо приклеиваемые поверхности.

(3) Нагрейте приклеиваемые поверхности двухсторонней

самоклеящей ленты на боковом защитном молдинге до
температуры 40 - 60

С.

(4) Приклейте одну сторону двусторонней самоклеящей ленты к

каждой боковой накладке.
Применяемая лента: Двусторонняя самоклеящая лента

шириной 7 мм и толщиной 1,2 мм.

•

Установка каждой боковой накладки

(1) Снимите защитную бумажную подложку с другой стороны

двусторонней самоклеящей ленты.

ПРИМЕЧАНИЕ

Для облегчения снятия защитной бумажной подложки приклейте
к ее концу отрезок клейкой ленты.

(2) Установите боковую накладку так, чтобы фиксаторы вошли в

соответствующие отверстия кузова.

ПРИМЕЧАНИЕ

Если двусторонняя самоклеящая лента приклеивается плохо,
например, в зимнее время и т.д., то рекомендуется нагреть
склеиваемые поверхности кузова и боковой накладки до
температуры 40 - 60

С.

(3) Плотно прижмите боковую накладку к установочной поверхности.

PWJE9086-A REVISED

Наружные элементы кузова –

Накладки и молдинги

51-16

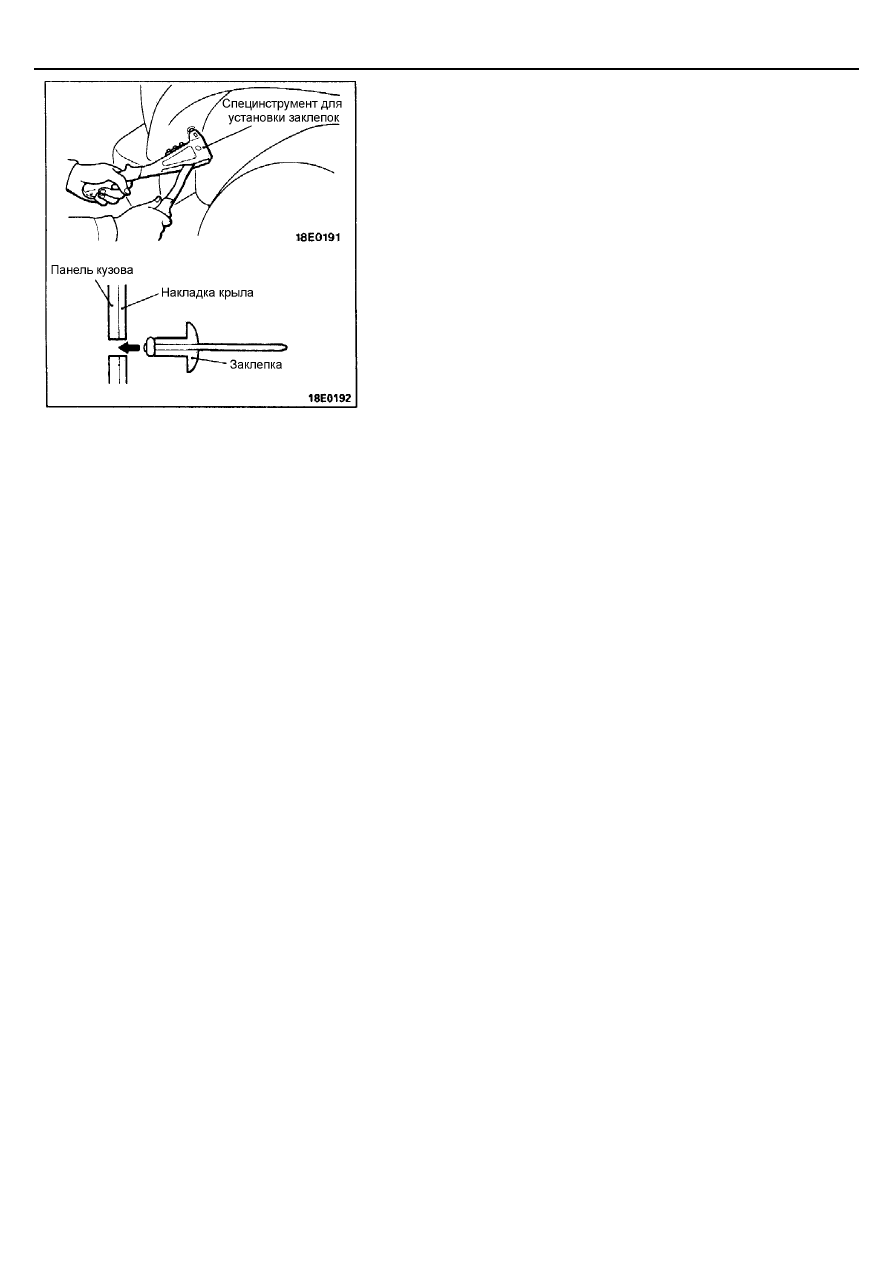

7. / 4. УСТАНОВКА ЗАКЛЕПОК

Установите заклепки с помощью специального инструмента.

PWJE9086-A REVISED
