Наружные элементы кузова –

Задний бампер



51-9

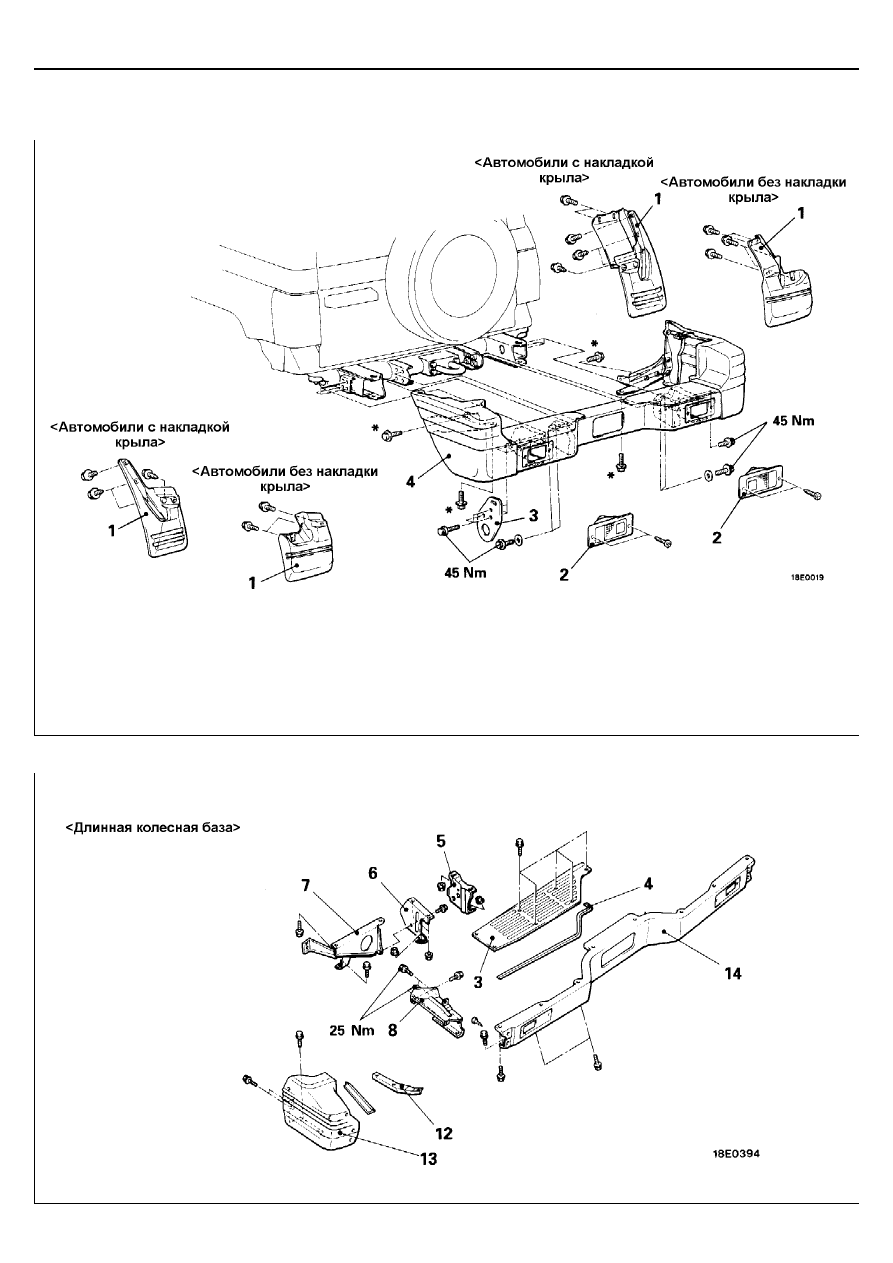

ЗАДНИЙ БАМПЕР

СНЯТИЕ И УСТАНОВКА





Последовательность снятия







  1.  Задний брызговик

2.  Задний комбинированный фонарь
3.  Проушина для буксировки
4.  Задний бампер в сборе






ПРИМЕЧАНИЕ
Болты крепления, отмеченные * установлены
только на моделях со стандартной колесной
базой.


РАЗБОРКА И СБОРКА



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED





Наружные элементы кузова –

Задний бампер



51-10

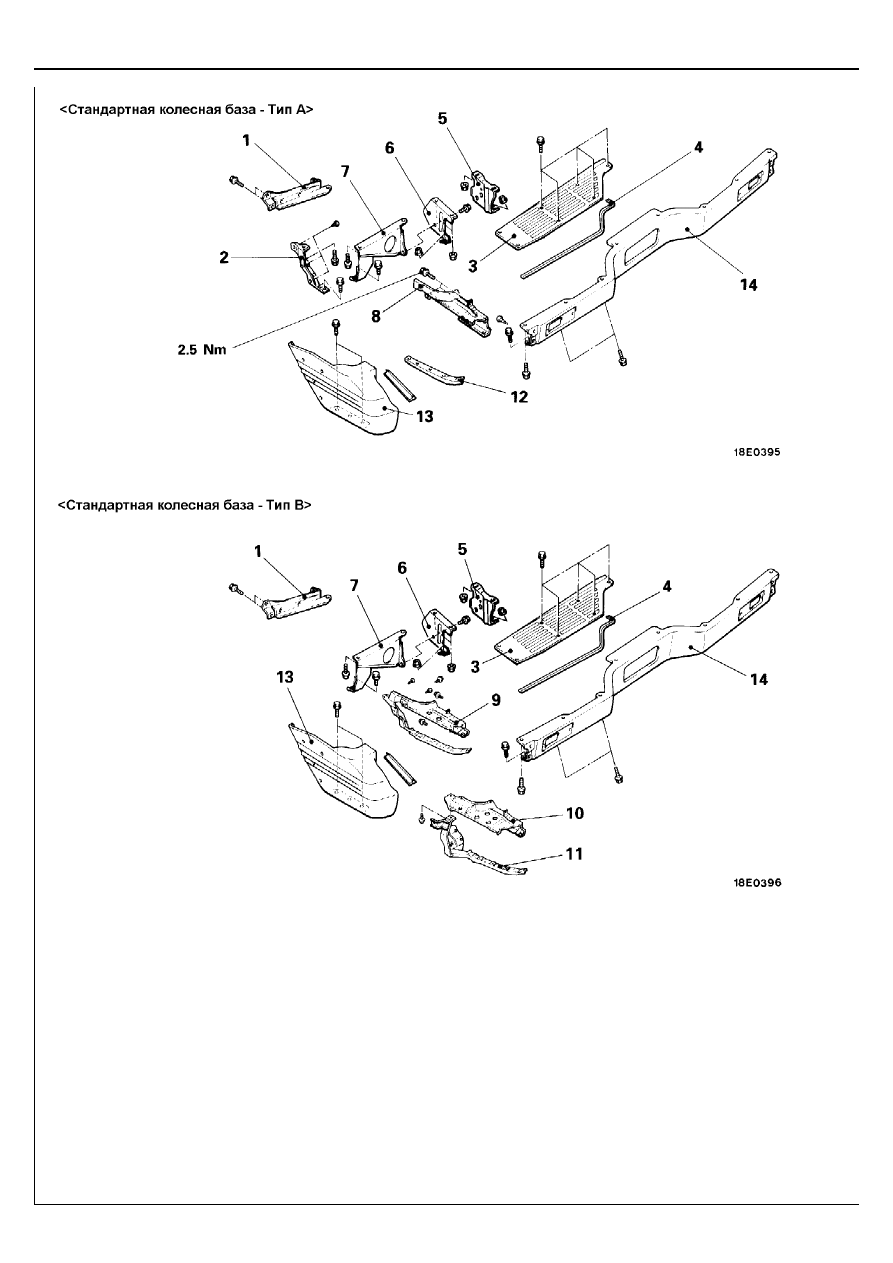

Последовательность снятия







  1.  Передняя стойка боковой части бампера

2.  Передний элемент жесткости боковой части

бампера

3.  Задняя подножка
4.  Уплотнитель
5.  Стойка бампера "А"
6.  Стойка бампера "В"
7.  Элемент жесткости бампера
8.  Верхний элемент жесткости боковой части

бампера





9.

Элемент жесткости боковой части бампера
<Модели без накладки крыла>

10.  Верхний элемент жесткости боковой части

бампера <Модели с накладкой крыла>

11.  Нижний элемент жесткости боковой части

бампера <Модели с накладкой крыла>

12.  Нижний элемент жесткости боковой части

бампера

13.  Боковая накладка бампера
14.  Центральная балка бампера


© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED





Наружные элементы кузова –

Накладки и молдинги



51-11

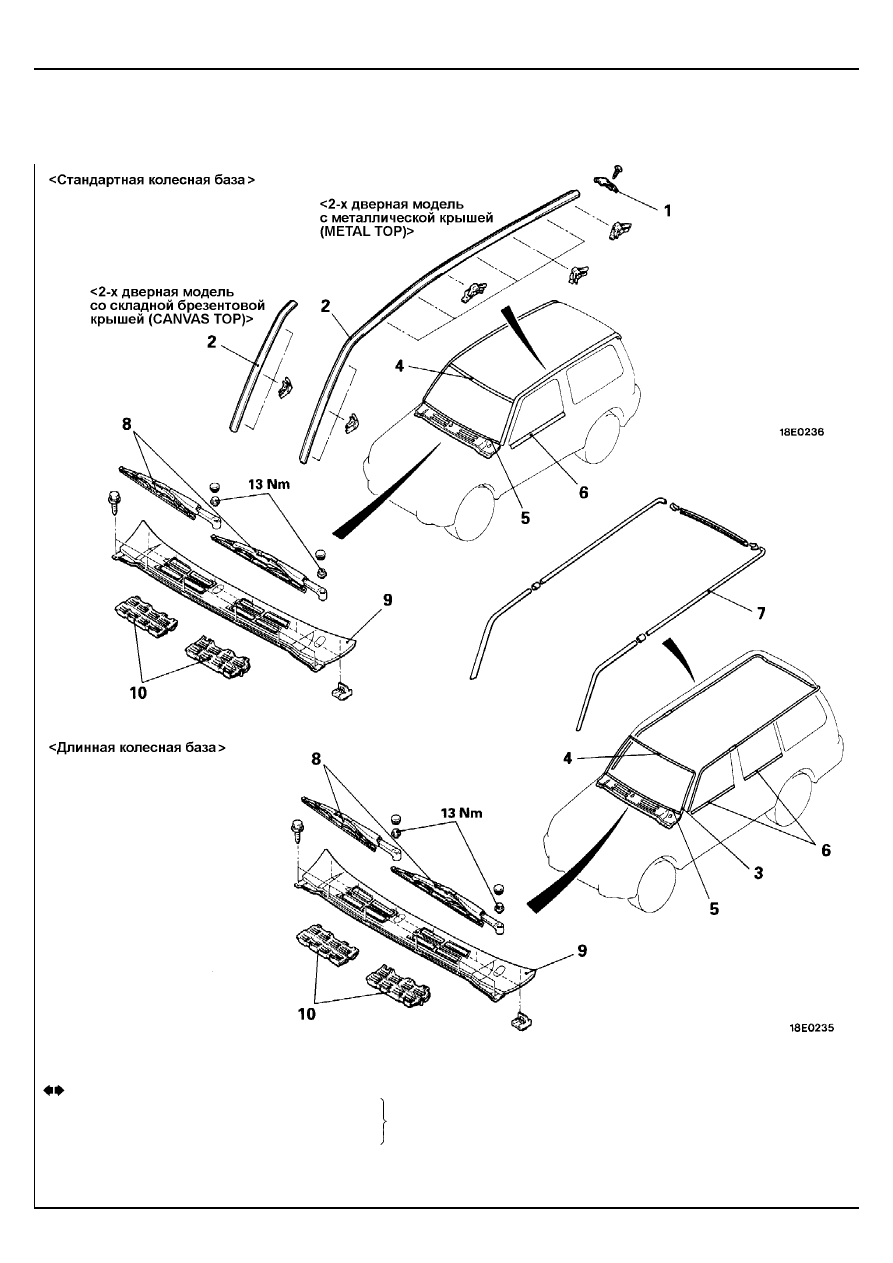

НАКЛАДКИ И МОЛДИНГИ

КРОМЕ МОДЕЛЕЙ С БОКОВЫМИ НАКЛАДКАМИ И НАКЛАДКАМИ КРЫЛЬЕВ
СНЯТИЕ И УСТАНОВКА





Последовательность снятия водоотводящего
молдинга крыши



Последовательность снятия накладки панели
очистителей ветрового стекла





  1.  Декоративная крышка молдинга

2.  Водоотводящий молдинг крыши
3.  Боковой молдинг ветрового стекла
4.  Верхний молдинг ветрового стекла
5.  Нижний молдинг ветрового стекла
6.

Молдинг окна боковой двери (Смотрите
ГЛАВУ 42 – "Направляющий желобок стекла
двери и уплотнитель боковой двери".)

7.  Молдинг водоотводящего желоба





•

Капот (Смотрите ГЛАВУ 42 – "Капот".)

8.  Рычаг щетки очистителя ветрового стекла в

сборе

9.  Накладка панели очистителей ветрового

стекла

10.  Накладка воздухозаборника


© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





(Смотрите ГЛАВУ
42 – "Ветровое
стекло".)



Наружные элементы кузова –

Накладки и молдинги



51-12

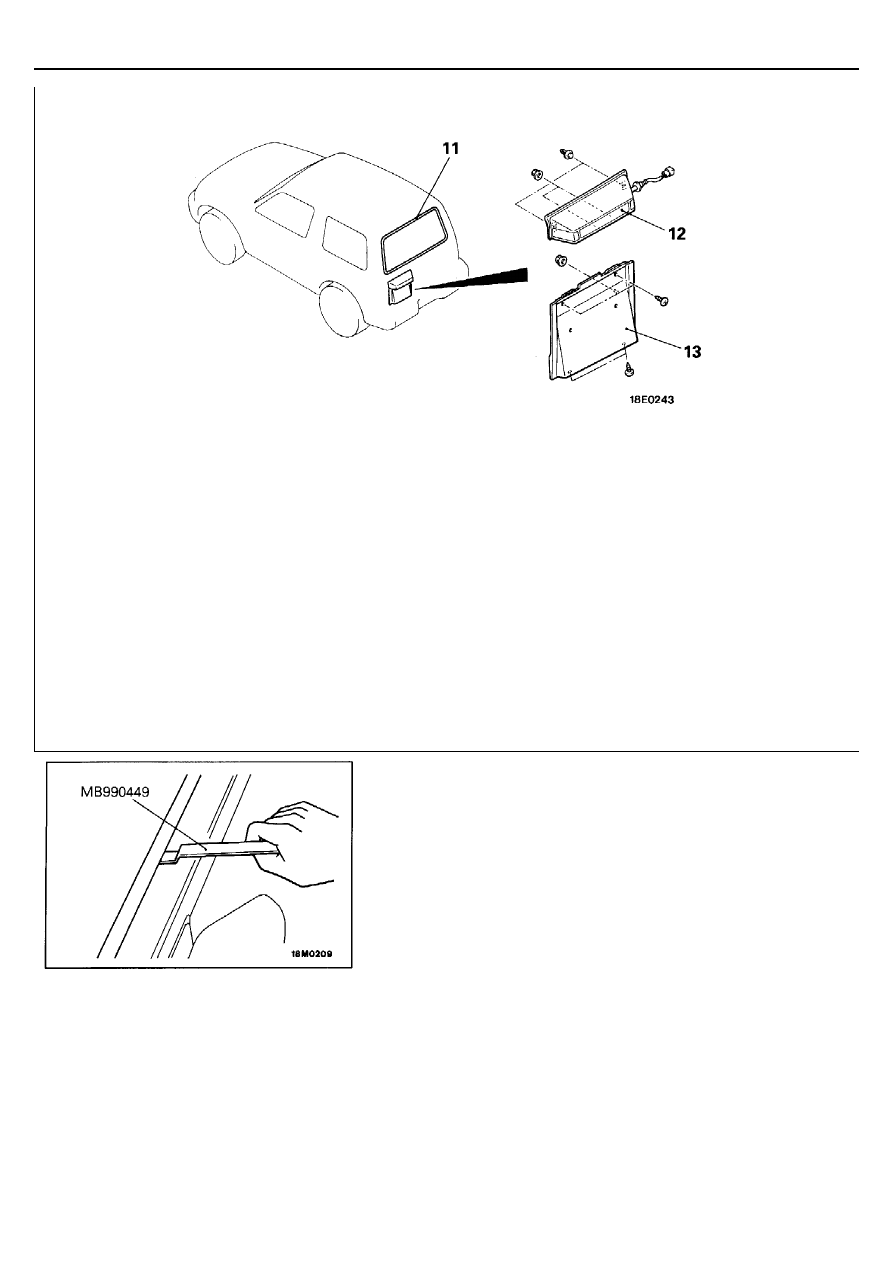

  11.  Молдинг стекла задней двери (Смотрите

ГЛАВУ 42 – "Стекло задней двери".)











Последовательность снятия декоративной
крышки фонарей освещения номерного знака









•

Облицовка боковой двери
(Смотрите ГЛАВУ 42 – "Облицовка боковой
двери и водонепроницаемая пленка".)

12.  Декоративная крышка фонарей освещения

номерного знака











Последовательность снятия накладки
заднего номерного знака





  13.  Накладка заднего номерного знака







ПРИМЕЧАНИЕ
Для снятие водоотводящего молдинга крыши на
моделях с опорами багажника крыши смотрите
страницу 51-17.



ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

2.



СНЯТИЕ ВОДООТВОДЯЩЕГО МОЛДИНГА КРЫШИ



Для снятия молдинга подденьте его с помощью специального
инструмента.
Внимание
Если при снятии молдинг деформировался, то его повторная
установка не допускается.
