Наружные элементы кузова –

Технические характеристики

51-3

Наименование

Технические данные

Электродвигатель и насос омывателя фар головного света

Тип электродвигателя

Постоянного тока с ферритовым магнитом

Тип насоса

Центробежный

Номинальная сила тока

21 или меньше

Давление на форсунках

кПа

180 или больше

Емкость бачка омывателя

л 3,7

или больше

Обратный клапан

Давление открытия/закрытия клапана

кПа 50

–

110

Реле омывателя фар головного света

Интервал срабатывания

сек

0,33

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Наименование

Технические данные

Номинальные значения

Высота установки щеток ветрового стекла

мм

Со стороны водителя

25 – 35

Со стороны пассажира

35 – 45

Высота установки щетки заднего стекла

мм

65 – 75

Осевой зазор выходного вала коробки отбора мощности

мм

0,0 – 0,2

Зазор между стопорным кольцом и канавкой в карданном
шарнире вала привода лебедки

мм

0,00 – 0,06

Предельно допустимые значения

Количество поврежденных проволок на 1 шаг проволочного
троса (6 витков)

Внешний диаметр проволочного троса

мм 7,45

Толщина накладки тормозной колодки лебедки

мм

4,0 – 4,5

Внутренний диаметр втулки нижнего ролика направляющей лебедки мм

19,5

Биение вала привода лебедки

мм

Передний вал

1,0

Задний вал 0,5

СМАЗОЧНИЕ МАТЕРИАЛЫ

Место применения

Смазочный материал

Количество, л

Картер лебедки

Масло для гипоидных передач, GL-4 или выше по классификации
API, рекомендуемая вязкость № 75W-90 или 75W-85W

0,75

Картер раздаточной коробки (масло
для коробки отбора мощности (К.О.М.))

Масло для гипоидных передач, GL-4 или выше по классификации
API, рекомендуемая вязкость № 75W-90 или 75W-85W

2,7 (включая 0,4 л
масла для К.О.М.)

© Mitsubishi Motors Corporation Feb. 1991

PWJE9086

Наружные элементы кузова –

Технические характеристики /

Специальные инструменты

51-4

ГЕРМЕТИКИ И КЛЕЙ

Место применения

Рекомендуемый герметик и клей

Примечание

Между опорой багажника крыши (roof rail) и
уплотнителем

3М ATD Part № 8513, или
эквивалентный

Non-drying sealant
(не высыхающий герметик)

Между уплотнителем опоры багажника крыши и кузовом
Место крепления спойлера крыши к кузову

3М ATD Part № 8531 или 3М ATD
Part № 8646, или эквивалентный

Герметик для элементов
кузова

Резьбовая шпилька коробки отбора мощности
Обе поверхности прокладки коробки отбора мощности
Крышка картера лебедки

3М ATD Part № 8661 или 3М ATD
Part № 8663, или эквивалентный

Semydrying sealant (превра-
щающийся в "резину" герметик)

Внутренний установочный винт лебедки

3М ATD Part № 8121 или 3М ATD
Part № 8155, или эквивалентный

Быстросохнущий клей

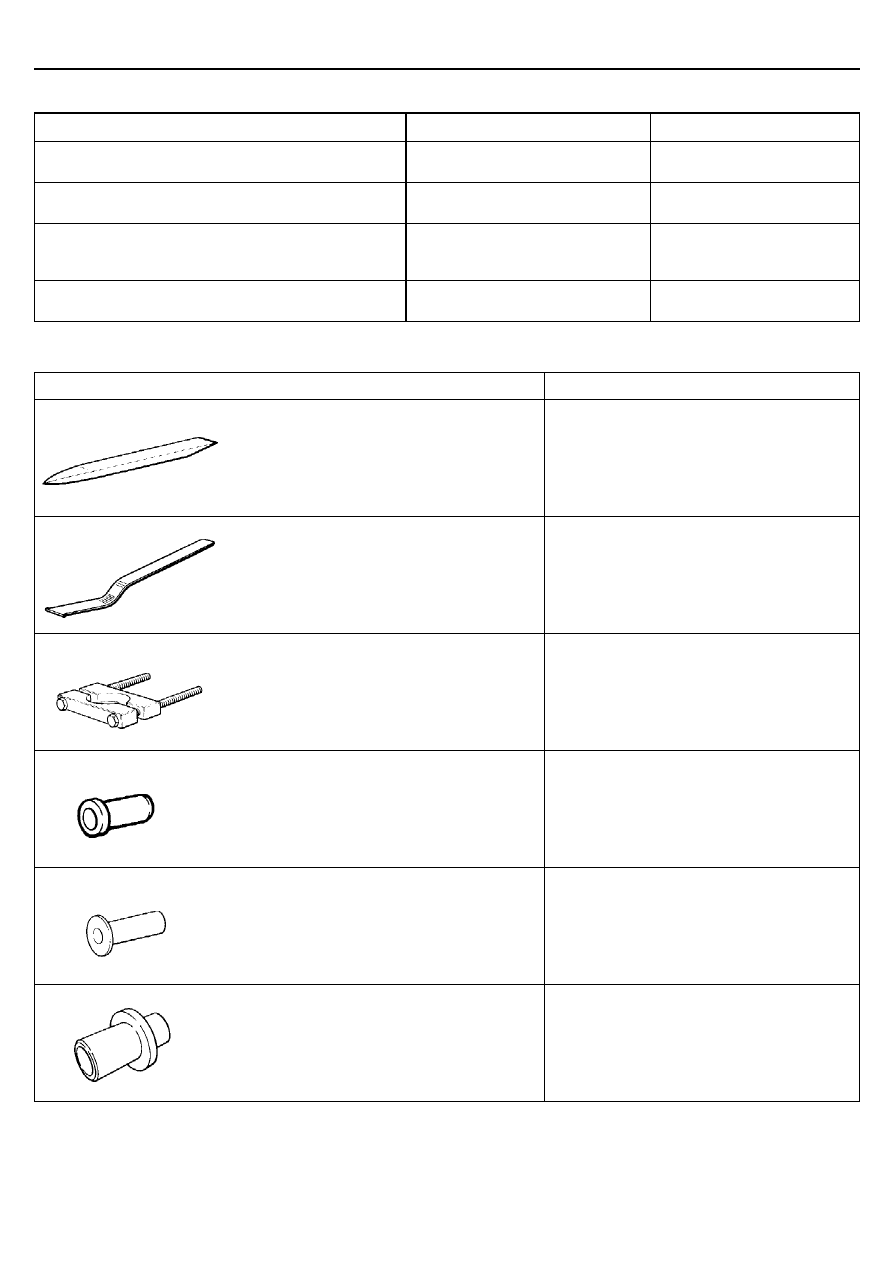

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

МВ990784

Съемник декоративных
деталей отделки

Снятие переключателя очистителя и
омывателя заднего стекла и переключателя
управления боковым зеркалом заднего вида.

МВ990449

Съемник молдингов
стекол

Снятие водоотводящего молдинга крыши

МВ990560

Съемник подшипника
приводного вала
лебедки

Коробка отбора мощности

Запрессовка и выпрессовка переднего
подшипника выходного вала.

Снятие заднего подшипника выходного
вала.

Лебедка

Снятие внутренней обоймы подшипника.

МВ991152

Оправка для установки
пыльников

Коробка отбора мощности

Запрессовка заднего подшипника
выходного вала.

Запрессовка пыльника.

МВ990699

Оправка
для установки сальника
дифференциала

Коробка отбора мощности

Запрессовка сальника.

МВ991007

Оправка
для установки
подшипника

Лебедка

Снятие втулки опорного кронштейна
рычага включения муфты сцепления
лебедки

Запрессовка сальника и внутренней
обоймы подшипника.

PWJE9086

Наружные элементы кузова –

Специальные инструменты

51-5

Инструмент

Номер

Название

Назначение

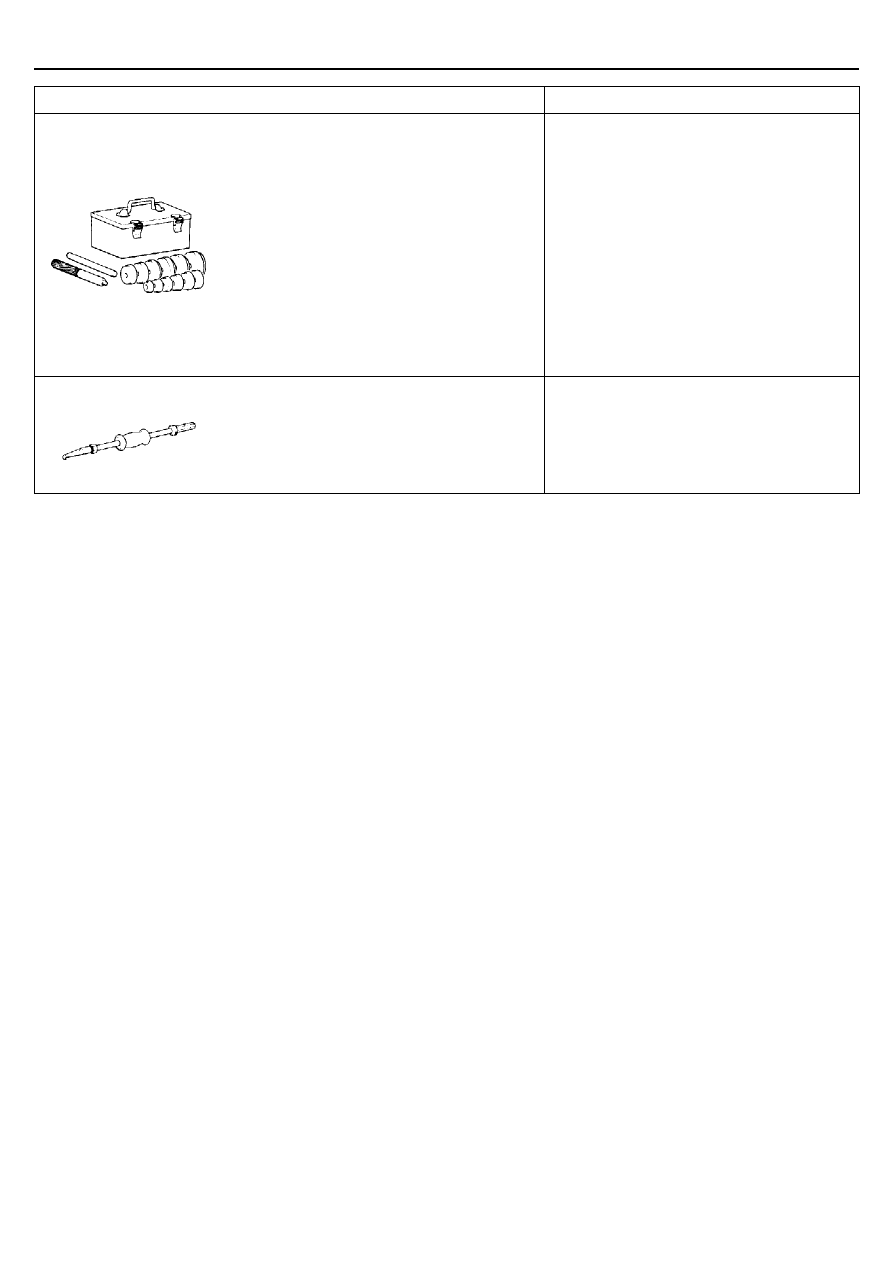

МВ990925

Комплект оправок
для снятия и установки
подшипников и
сальников
(Смотрите ГЛАВУ
26 – "Специальные
инструменты")

Вал привода лебедки

Запрессовка сальника в кронштейн
подшипника
(МВ990938, МВ990929)

Лебедка

Снятие втулки картера лебедки
(МВ990939)

Запрессовка втулки картера лебедки,
сальника картера лебедки, втулки
боковой крышки, втулки барабана и
втулки опорного кронштейна включения
муфты сцепления лебедки
(МВ990938, МВ990927)

Запрессовка внутренней обоймы
подшипника
(МВ990927)

МВ990590

Инерционный съемник
сальника балки заднего
моста

Лебедка

Снятие втулки барабана и втулки боковой
крышки

PWJE9086

Наружные элементы кузова –

Технические операции на автомобиле

51-6

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА ЛЕБЕДКИ

ПРОВЕРКА МЕТАЛЛИЧЕСКОГО ПРОВОЛОЧНОГО
ТРОСА И КРЮКА

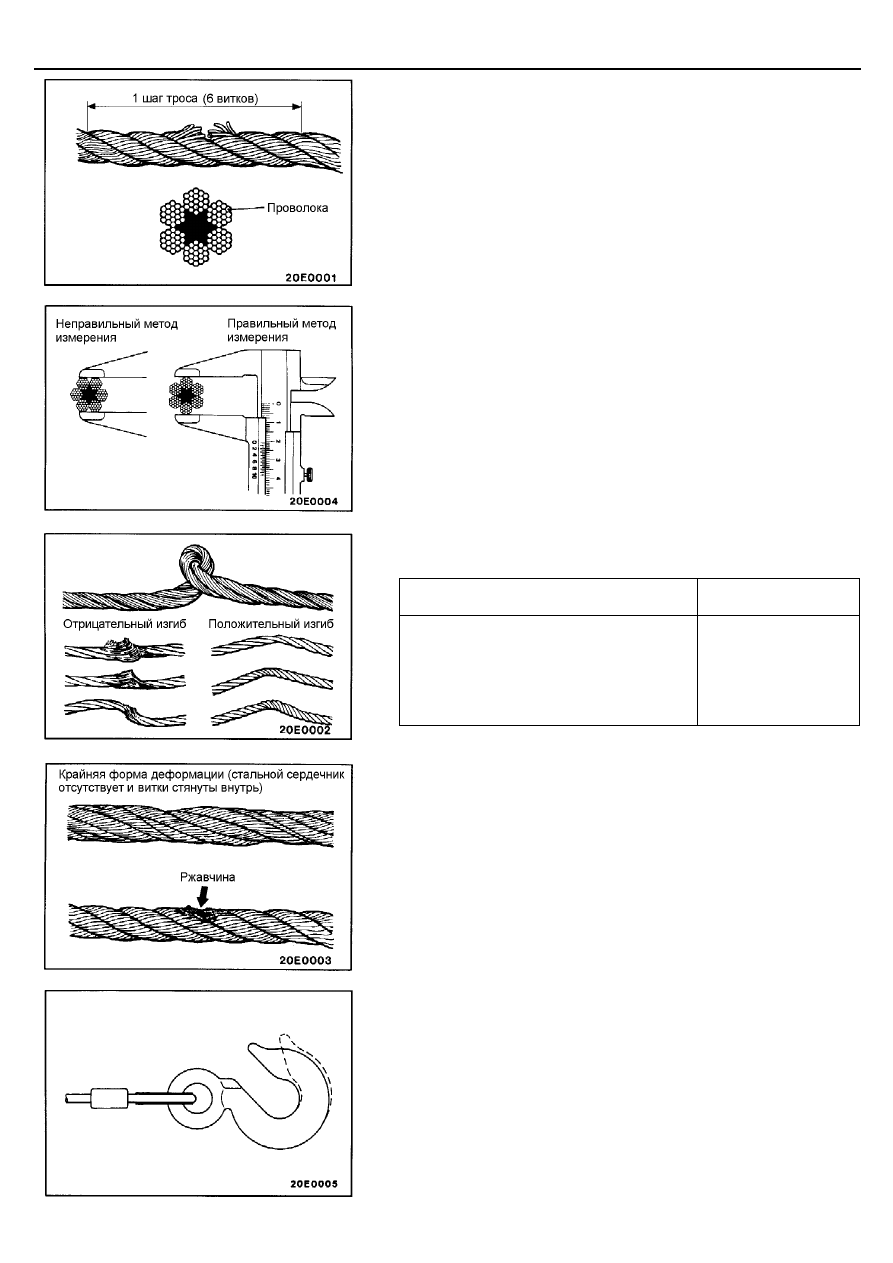

Выполните проверку по перечисленным ниже пунктам, и если обнаружена
какая-либо неисправность, то замените соответствующий компонент.
(1) На один шаг навивки проволочного троса (6 витков) должно

приходится не более 10% поврежденных проволок.
Предельно допустимое значение: 11 проволок

(2) Уменьшение диаметра проволочного троса в перпендикулярном

направлении не должно превышать 7% от номинального значения.

Выполните измерение диаметра проволочного троса, как показано на
рисунке в трех местах по окружности троса.
Предельно допустимое значение: 7,45 мм

(3) Проверьте наличие изгибов (петель) на всей длине троса.

При наличии изгибов (петель) снижается грузоподъемность.

Наличие петель на тросе

% уменьшения
грузоподъемности

Трос без изгибов (петель)

Ноль

Отрицательный изгиб троса
(витки раскручены)

20 - 40

Положительная изгиб троса
(витки затянуты)

50 - 80

(4) Проверьте отсутствие чрезмерной деформации троса (вмятины на

витках, выступание стального сердечника, чрезмерное стягивание
витков) или коррозии.

(5) Проверьте форму крюка и состояние кольца соединяющего

проволочный трос и крюк.

(6) Проверьте отсутствие трещин или чрезмерной коррозии.
