КУЗОВ -

Двери

42-12

4.

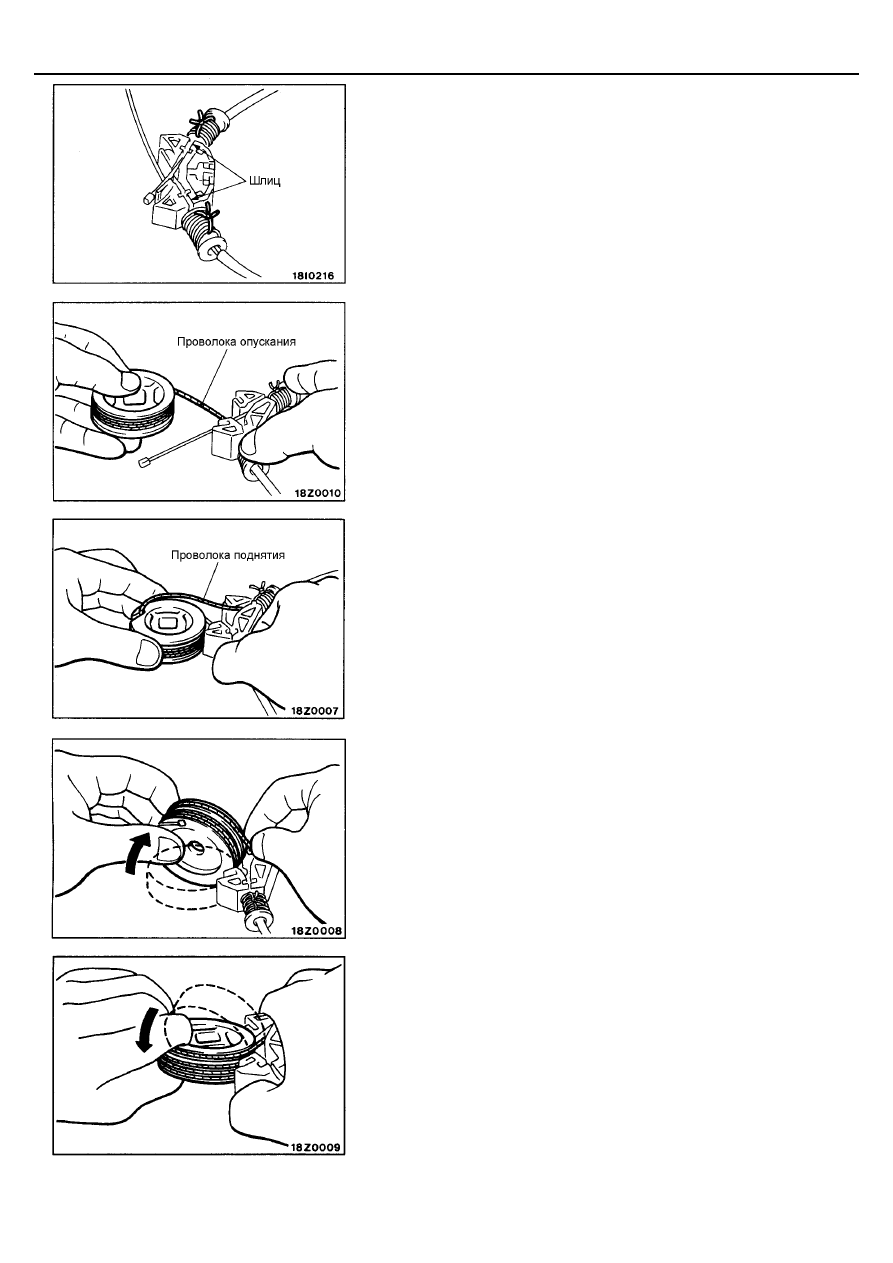

Вставьте проволоку опускания в отверстие на дне барабана и затем
плотно намотайте проволоку в паз барабана, чтобы не было слабины.

5.

Установите проволоку поднимания на барабан следующим образом:

(1)

Вставьте конец проволоки поднятия в отверстие в верхней
части барабана.

(2)

Поднимите барабан в вертикальное положение и установите
проволоку поднятия в паз барабана.

(3)

Верните барабан в исходное положения, придерживая
проволоку, чтобы она не сместилась с места своей установки.

6.

После установки электродвигателя привода стеклоподъемника в
сборе на стеклоподъемник в сборе, срежьте и удалите проволоку,
сжимающую пружины.

КУЗОВ -

Двери

42-13

ПРОВЕРКА РАБОТЫ

1.

Установите стекло двери в стеклоподъемник в сборе.
Внимание
Не включайте стеклоподъемник в сборе до установки стекла
двери; в противном случае будет активирован концевой
выключатель.

2.

Полностью поднимите стекло двери.
ПРИМЕЧАНИЕ
(1) Полное поднятие стекла двери завершит регулировку концевого

выключателя.

(2) При первом полном поднятии стекла травмобезопасный

механизм не сработает.

3.

После полного поднятия стекла проверьте правильность работы
стеклоподъемника.

 УСТАНОВКА СТЕКЛА ДВЕРИ

1.

Предварительно закрепите стекло двери в стеклоподъемнике в сборе.

2.

После поднятия в самое верхнее возможное положения стекла
полностью закрепите стекло двери в стеклоподъемнике в сборе.





51-1

НАРУЖНЫЕ ЭЛЕМЕНТЫ

КУЗОВА



СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................. 2

Основные технические характеристики ...........................2
Основные данные для регулировок и контроля ..............3
Смазочные материалы ......................................................3
Герметики и клей ...............................................................4

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ..................... 4

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ .............................................. 6

Проверка лебедки .............................................................6

ПЕРЕДНИЙ БАМПЕР .......................................... 8

ЗАДНИЙ БАМПЕР ............................................... 9

НАКЛАДКИ И МОЛДИНГИ ................................ 11





ДОПОЛНИТЕЛЬНЫЕ НАРУЖНЫЕ
ЭЛЕМЕНТЫ КУЗОВА ........................................17

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
ВЕТРОВОГО СТЕКЛА .......................................19

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
ЗАДНЕГО СТЕКЛА ............................................22

ПОДОГРЕВАТЕЛЬ ЩЕТОК ОЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА ....................................24-1

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО СВЕТА .......25

БОКОВОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА ...........27

КОРОБКА ОТБОРА МОЩНОСТИ (К.О.М.) ......29

ВАЛ ПРИВОДА ЛЕБЕДКИ ................................30

МЕХАНИЗМ УПРАВЛЕНИЯ КОРОБКОЙ
ОТБОРА МОЩНОСТИ ......................................34

ЛЕБЕДКА ...........................................................37







© Mitsubishi Motors Corporation    Dec. 1993

PWJE9086-E REVISED





Наружные элементы кузова –

Технические характеристики



51-2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Технические данные

Электродвигатель очистителя ветрового стекла



Частота вращения при нагрузке 1 Н

⋅

м

об/мин



Низкая частота вращения

48

±

 4

Высокая частота вращения

70

±

 7

Номинальная нагрузка (момент)

Н

⋅

м

24

Сила тока без нагрузки

А 4,0

или меньше

Щетки очистителя ветрового стекла



Углы полного хода щеток



Со стороны водителя

85

°



Со стороны пассажира

109

°



Длина щетки

мм



Со стороны водителя 475
Со стороны пассажира 475

Электродвигатель и насос омывателя ветрового стекла



Тип электродвигателя

Постоянного тока с ферритовым магнитом

Тип насоса

Центробежный

Номинальная сила тока

А 4,0

или меньше

Продолжительность непрерывной работы

сек



С подачей жидкости

Не более 60

Без жидкости

Не более 20

Давление на форсунках

кПа

110 или больше

Емкость бачка омывателя

л 3,0

или больше

Электродвигатель очистителя заднего стекла



Частота вращения при нагрузке 0,6 Н

⋅

м

об/мин 38

±

 5

Номинальная нагрузка (момент)

Н

⋅

м

10

Щетка очистителя заднего стекла



Длина щетки

мм 375

Угол полного хода щетки

102

°



Электродвигатель и насос омывателя ветрового стекла



Тип электродвигателя

Постоянного тока с ферритовым магнитом

Тип насоса

Центробежный

Номинальная сила тока

А 3,8

или меньше

Продолжительность непрерывной работы

сек



С подачей жидкости

Не более 60

Без жидкости

Не более 20

Давление на форсунках

кПа

120 или больше

Емкость бачка омывателя

л

1,4 или больше

Реле прерывистого режима работы омывателя



Интервал срабатывания

сек

8

±

 2
