КУЗОВ -

Двери

42-4

Методика проверки 2

При включении главного переключателя не работает
стеклоподъемник двери водителя.

Вероятные причины

Возможна неисправность главного переключателя,  электронного блока управления
электродвигателем стеклоподъемника, либо в результате разрыва цепи или короткого
замыкания в цепи между главным переключателем и электронного блока управления
электродвигателем стеклоподъемника.

•

  Неисправность главного переключателя

электропривода стеклоподъемников

•

  Неисправность электронного блока управления

электродвигателем стеклоподъемника

•

  Неисправность (плохой контакт) в разъеме или

обрыв в жгуте проводов

OK

OK

Замените главный переключатель
электропривода стеклоподъемников.

Проверьте жгут проводов между реле
электропривода стеклоподъемников и
электронным блоком управления
электродвигателем стеклоподъемников,
между электронным блоком управления
электроприводом стеклоподъемников и
«массой».

NG

Проверьте жгут проводов между
главным переключателем
стеклоподъемников и электронным
блоком управления электроприводом
стеклоподъемников, при

необходимости отремонтируйте.

Проверьте разъем F-17 главного
переключателя стеклоподъемников.

•

  Отсоедините разъем и измерьте со

стороны жгута проводов.

•

  Ключ зажигания: “ON” (ВКЛ.) и

“OFF” (ВЫКЛ.)

•

  Измерьте напряжение между

выводом 6 и "массой
Норма: Напряжение бортсети
(“ON” (ВКЛ.)), 0 В (“OFF” (ВЫКЛ.))

•

  Проверьте состояние цепи между

выводом 9 и "массой

Норма: Цепь замкнута

Проверьте разъемы:
F-17, C-86, C-94X

Проверьте наличие признаков

неисправности.

OK

OK

NG

NG

Отремонтируйте

Проверьте разъемы:

F-16, С-86.

NG

Проверьте наличие признаков

неисправности.

Проверьте жгут проводов между реле
электропривода стеклоподъемников и
главным переключателем
стеклоподъемников, между главным
переключателем стеклоподъемников и
"массой", при необходимости
отремонтируйте.

Замените главный переключатель

электропривода стеклоподъемников.

OK

NG

OK

NG

NG

Отремонтируйте

Проверьте разъем F-16 электронного
блока управления электроприводом
стеклоподъемников.

•

  Отсоедините разъем и измерьте со

стороны жгута проводов.

•

  Ключ зажигания: “ON” (ВКЛ.) и

“OFF” (ВЫКЛ.)

•

  Измерьте напряжение между

выводом 2 и "массой
Норма: Напряжение бортсети (“ON”
(ВКЛ.)), 0 В (“OFF” (ВЫКЛ.))

•

  Проверьте состояние цепи между

выводом 1 и "массой
Норма: Цепь замкнута

Проверьте разъем F-17 главного
переключателя стеклоподъемников и
разъем F-16 электронного блока
управления электроприводом
стеклоподъемников.

•

  Отсоедините разъем и измерьте со

стороны жгута проводов.

•

  Проверьте состояние цепи между

выводом 2 (со стороны главного
переключателя
стеклоподъемников) и 4 (со
стороны электронного блока
управления электроприводом
стеклоподъемников)

Норма: Цепь замкнута

Проверьте наличие признаков

неисправности.

Замените электронный блок управления
электроприводом стеклоподъемников.

NG

КУЗОВ -

Двери

42-5

Методика проверки 3

При включении главного переключателя не работают
стеклоподъемники двери пассажира и задних дверей.
(Однако они работают от вспомогательных
переключателей.)

Вероятные причины

Возможен либо обрыв цепи или короткое замыкание в соединительных проводах
между главным переключателем стеклоподъемников, электронным блоком
управления электроприводом стеклоподъемника переднего пассажира и
электронным блоком управления электроприводом стеклоподъемников задних
дверей.

•

  Неисправность (плохой контакт) в разъеме или обрыв в

жгуте проводов.

Методика проверки 4
При включении вспомогательных переключателей не
работают стеклоподъемники двери пассажира и
задних дверей. (Однако они работают от главного
переключателя.)

Вероятные причины

Возможна неисправность вспомогательного переключателя

•

  Неисправность вспомогательного переключателя

Методика проверки 5
Поднятое стекло автоматически опускается.

Вероятные причины

Если при поднятии стекла сопротивление скольжению слишком велико,
предполагается, что какой-то предмет зажат в окне, и стекло опускается
приблизительно на 150 мм.

•

  Неправильная установка стекла

•

  Неправильно установлены или деформированы

направляющие стекла

Замените вспомогательный переключатель.

Движется ли стекло в противоположном направлении, когда ток
в электроприводе стеклоподъемника превышает следующую
величину? (см. стр. 42-8).

Сила тока в электроприводе стеклоподъемника: 5

±

 1 А.

Отрегулируйте установку стекла (см. стр. 42-7).

Замените электронный блок управления электроприводом

стеклоподъемников.

Да

Нет

Проверьте наличие признаков неисправности.

Замените электропривод стеклоподъемника в сборе.

NG

Проверьте разъемы:
Со стороны переднего пассажира: С-86, С-32, F-03
Сзади (левая сторона): С-86, С-82, Е-32, F-12

Сзади (правая сторона): С-86, С-82, Е-29, Е-39, F-07

Проверьте наличие признаков неисправности.

Проверьте жгут проводов между главным переключателем
электропривода стеклоподъемников и промежуточным

разъемом.

OK

NG

Отремонтируйте

Проверьте разъемы:
С-86, F-17.

OK

NG

NG

Проверьте жгут проводов между промежуточным разъемом и
электронным блоком управления электроприводом

стеклоподъемников.

Проверьте наличие признаков неисправности.

OK

Отремонтируйте

NG

КУЗОВ -

Двери

42-6

Методика проверки 6
Стекло не опускается, если что-нибудь зажато в окне.

Вероятные причины

Возможна неисправность датчика частоты вращения внутри электронного блока
управления электроприводом стеклоподъемников.

•

  Неисправность электронного блока управления

электроприводом стеклоподъемников

Методика проверки 7
Полностью поднятое стекло затем автоматически
опускается.

Вероятные причины

Когда поднятое стекло находится на расстоянии 15 мм от положения полного
закрытия, концевой выключатель хода стекла размыкает цепь, чтобы не допустить
автоматического опускания стекла. Однако самопроизвольное опускание стекла
может произойти при поломке концевого выключателя внутри электронного блока
управления электроприводом стеклоподъемников

•

  Неисправность электронного блока управления

электроприводом стеклоподъемников

Замените электронный блок управления электроприводом

стеклоподъемников.

Регулировка установки концевого выключателя (См. стр. 42-13).

Проверьте наличие признаков неисправности.

Замените электронный блок управления электроприводом

стеклоподъемников.

NG

КУЗОВ -

Двери

42-7

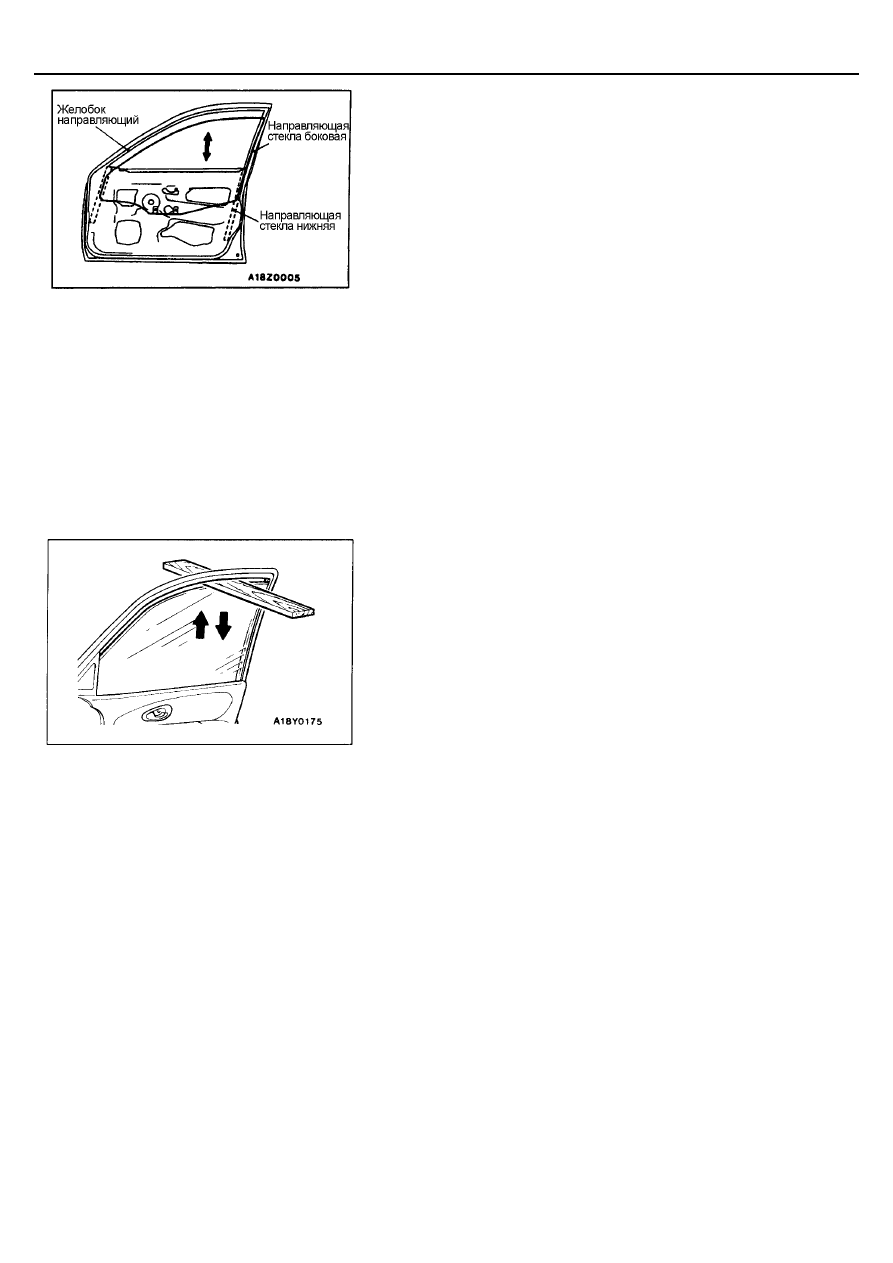

ЗАМЕНА И РЕГУЛИРОВКА ПРИ
ВОЗНИКНОВЕНИИ НЕИСПРАВНОСТИ В
МЕХАНИЗМЕ СТЕКЛОПОДЪЕМНИКА

Если при закрывании стекла оно вдруг начинает самопроизвольное
движение вниз, выполните операции по регулировке или замене.
1.

Снимите облицовку (обивку) двери и водонепроницаемую пленку.

2.

Отсоедините от стекла электростеклоподъемник в сборе и проверьте
величину усилия при подъеме и опускании стекла вручную.
ПРИМЕЧАНИЕ
Чтобы не разбить стекло при его случайном падении подложите под
дверь подушку или что-нибудь подобное.

3.

Если при поднятии и опускании стекло заедает, проверьте или
отремонтируйте следующие детали.

•



Проверьте правильность установки направляющего желобка
стекла.

•



Устраните деформацию боковой направляющей стекла.

•



Проверьте правильность установки нижней или центральной
направляющих стекла.

ПРИМЕЧАНИЕ
Нижняя направляющая стекла обычно не регулируется, однако
имеется возможность слегка отодвинуть ее наружу при повторной
установке в пределах допуска изготовителя.

4.

Если ремонт или регулировка невозможны, замените дверь в сборе.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЬНОГО
МЕХАНИЗМА СТЕКЛОПОДЪЕМНИКА

1.

Установите деревянную доску толщиной около 10 мм как показано на
рисунке и поднимите стекло.

2.

Проверьте, чтобы при зажатии доски стекло автоматически
опускалось приблизительно на 150 мм. Если этого не происходит,
обратитесь к разделу "Поиск неисправностей" (стр. 42-2).
