КУЗОВ -

Двери

42-8

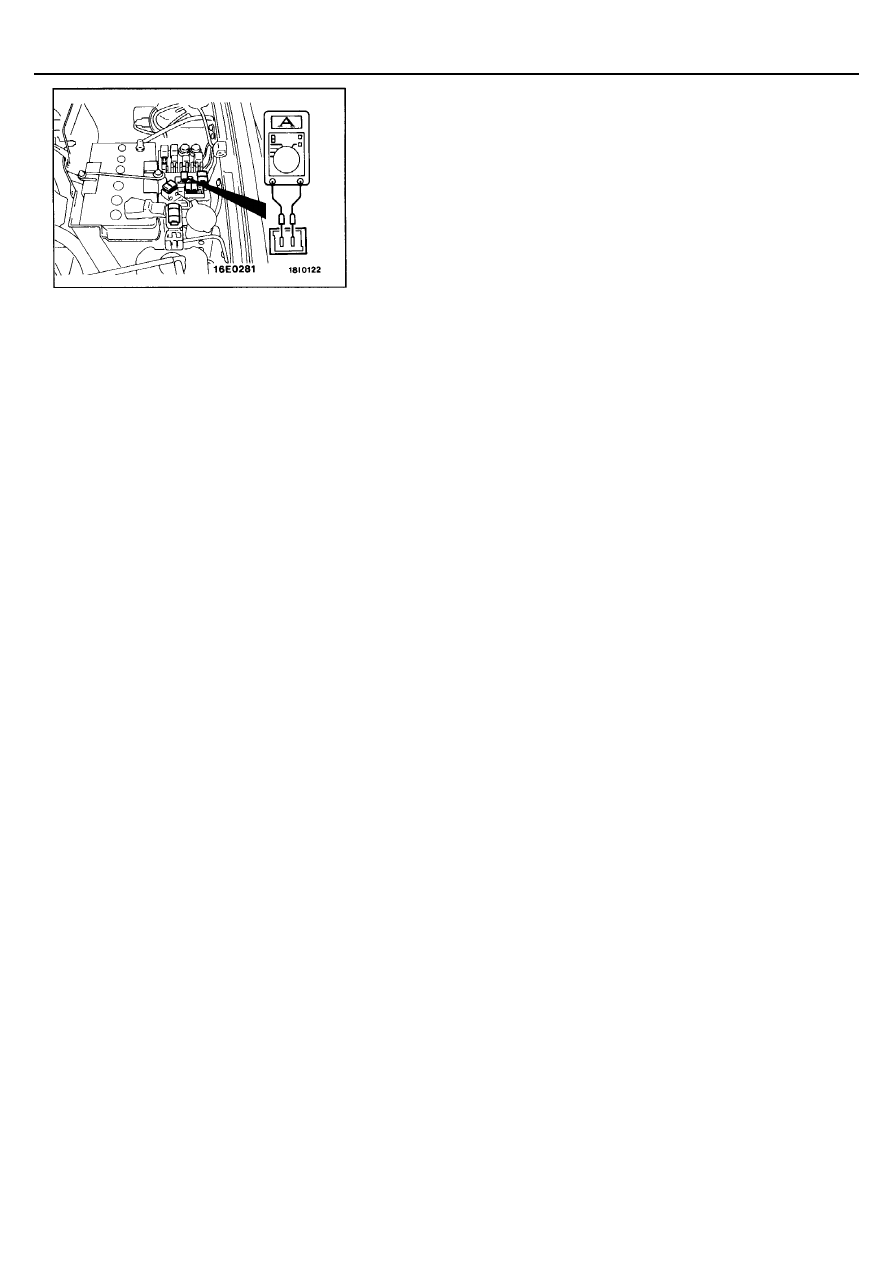

ПРОВЕРКА ВЕЛИЧИНЫ ТОКА В ЦЕПИ
ЭЛЕКТРОПРИВОДА СТЕКЛОПОДЪЕМНИКА

1.

Снимите предохранитель цепи электропривода стеклоподъемника и
подсоедините тестер как показано на рисунке.

2.

При нажатии переключателя стеклоподъемника в положение "UP"
(Вверх) максимальный ток протекает во время начала движения
стекла и перед его полным закрытием. Поэтому необходимо измерить
величину тока при движении стекла в промежутке между этими двумя
положениями.
Номинальное значение:

5

±±±±

 1 А (когда напряжение питания составляет 14 – 15 В при

температуре 25

°°°°

С)

3.

Если величина тока выходит за пределы номинальных значений,
обратитесь к разделу "Поиск неисправностей" (стр. 42-2).

ПРОВЕРКА ПРЕРЫВАТЕЛЯ ЦЕПИ
(ВСТРОЕННОГО В ЭЛЕКТРОПРИВОД
СТЕКЛОПОДЪЕМНИКА)

1.

Нажмите переключатель стеклоподъемника в положение "UP"
(Вверх), полностью закройте стекло и продолжайте удерживать
переключатель в данном положении течение 10 секунд.

2.

Отпустите переключатель и немедленно нажмите его в положение
"DOWN" (Вниз). Прерыватель цепи работает исправно, если стекло
начинает движение вниз в течение 60 секунд.

КУЗОВ -

Двери

42-9

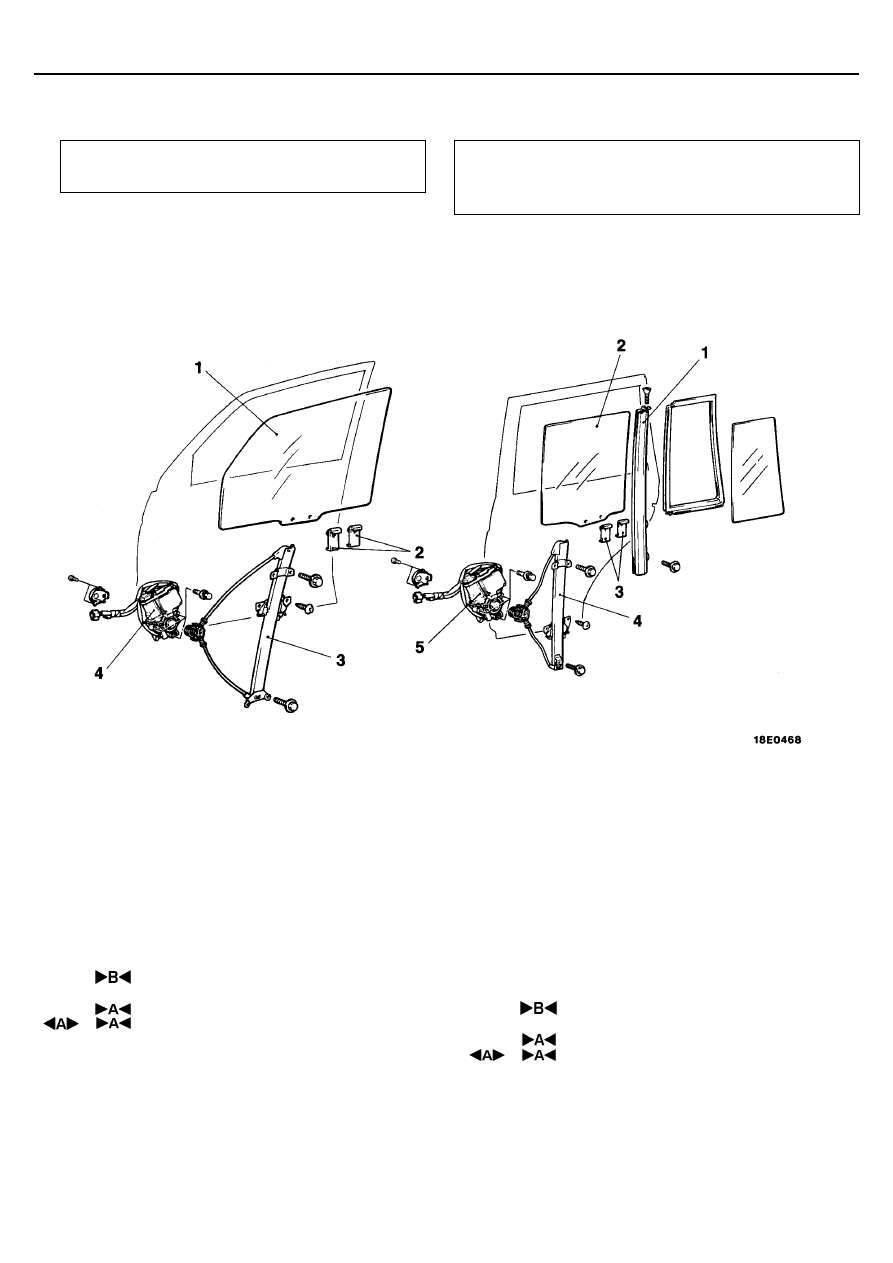

СТЕКЛО ДВЕРИ И СТЕКЛОПОДЪЕМНИК

СНЯТИЕ И УСТАНОВКА

Предварительная операция

•



Снятие облицовки (обивки) двери и
водонепроницаемой пленки

Заключительные операции

•



Регулировка установки стекла двери

•



Установка облицовки (обивки) двери и
водонепроницаемой пленки

Передняя дверь

Задняя дверь

Последовательность снятия
стеклоподъемника переднего стекла

1. Стекло двери
2. Держатель стекла двери
3. Стеклоподъемник в сборе
4. Электропривод стеклоподъемника

Последовательность снятия
стеклоподъемника заднего стекла
1. Центральная направляющая задней

двери

2. Стекло двери
3. Держатель стекла двери
4. Стеклоподъемник в сборе
5. Электропривод стеклоподъемника

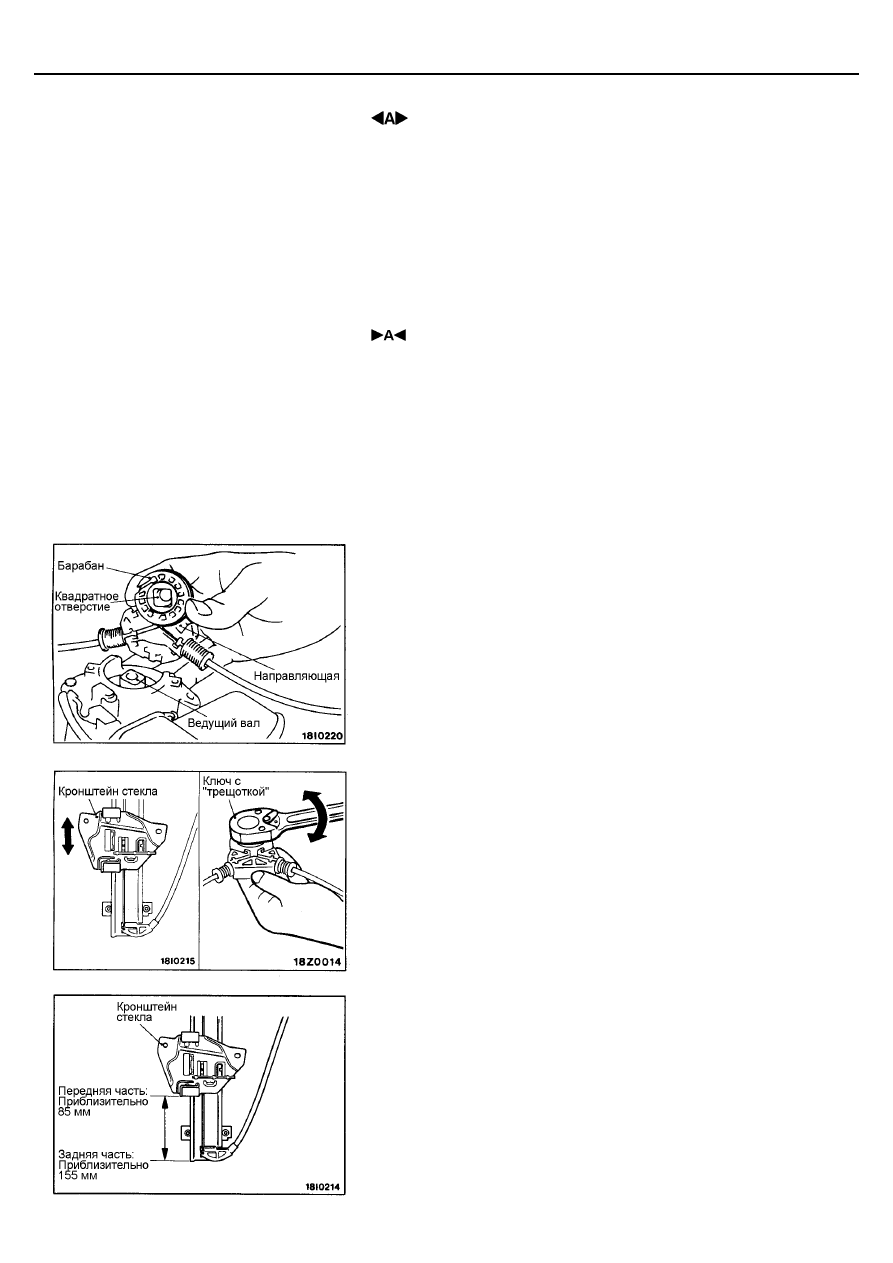

КУЗОВ -

Двери

42-10

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА

СТЕКЛОПОДЪЕМНИКА

Внимание
Будьте осторожны при обращении с электроприводом
стеклоподъемника в сборе, поскольку под действием силы пружины
проволока может быть вытянута из барабана.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА

СТЕКЛОПОДЪЕМНИКА В СБОРЕ / СТЕКЛОПОДЪЕМНИКА
В СБОРЕ
МЕТОДИКА УСТАНОВКИ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА
СТЕКЛОПОДЪЕМНИКА В СБОРЕ И СТЕКЛОПОДЪЕМНИКА
В СБОРЕ

1.

Подсоедините электродвигатель стеклоподъемника в сборе к разъему
жгута проводов кузова и включите зажигание.

2.

Чтобы включить электродвигатель привода стеклоподъемника
нажмите на переключатель “UP” (Вверх) в течение 10 секунд.

ПРИМЕЧАНИЕ
Через 10 секунд электродвигатель автоматически остановится, и
концевой выключатель электродвигателя привода стеклоподъемника
будет установлен.
Внимание
Не включайте электродвигатель привода стеклоподъемника в
сборе пока установка не будет полностью завершена.

3.

Выключите зажигание и отсоедините электродвигатель
стеклоподъемника в сборе от разъема жгута проводов кузова.

4.

Совместите ведущий вал электродвигателя стеклоподъемника и
квадратное отверстие в барабане, используя направляющую и проем
в корпусе электродвигателя как ориентир для установки.

(1)

Совместите квадратное отверстие с ведущим валом,
передвигая кронштейн стекла (место крепления стекла) или
поворачивая барабан при помощи ключа с «трещоткой» (с
головкой диаметром 12,7 мм).

(2)

Придерживайте рукой барабан и направляющую при повороте
барабана, в противном случае проволока может выйти из
барабана.

(3)

Если проволока выскочила из барабана, вставьте ее, следуя
методике установки барабана и проволоки стеклоподъемника.

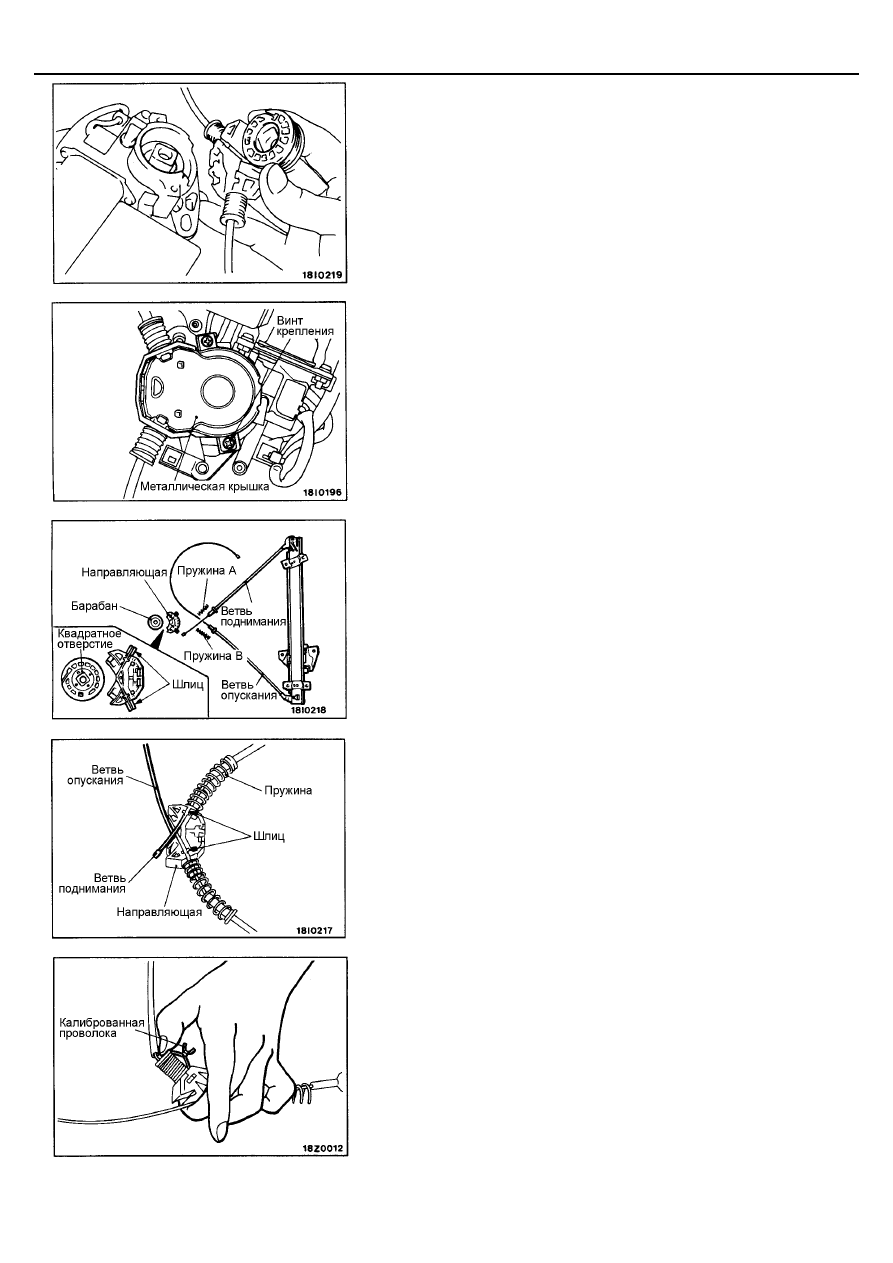

КУЗОВ -

Двери

42-11

5.

Совместите направляющую и проем корпуса электродвигателя и
установите направляющую на корпус электродвигателя, удерживая
направляющую и барабан.

6.

Надежно установите металлическую крышку на корпус.
Внимание
Убедитесь в надежности установки металлической крышки и ее
неподвижности для того, чтобы барабан не вибрировал. Если
барабан будет вибрировать, то стекло не сможет плавно
опускаться и подниматься, или может упасть.

МЕТОДИКА УСТАНОВКИ БАРАБАНА И ПРОВОЛОКИ
СТЕКЛОПОДЪЕМНИКА

1.

Расположите на верстаке барабан, направляющую и
стеклоподъемник как показано на рисунке.

(1)

Расположите барабан квадратным отверстием вверх.

(2)

Расположите направляющую так, чтобы ее шлицы смотрели
вверх.

(3)

Расположите стеклоподъемник, чтобы кронштейн стекла
смотрел вниз. Передвиньте кронштейн стекла, чтобы он
находился в положении, соответствующем полностью
опущенному стеклу.

2.

Наденьте пружины на проволоку, затем сначала установите ветвь
опускания, а потом ветвь поднимания. (Ветвь поднимания должна
располагаться поверх ветви опускания.).

3.

Используйте калиброванную проволоку (приблизительно 0,5 мм в
диаметре) для сжатия пружин и зацепите ее за шлицы в
направляющей.
