Наружные элементы кузова –

Технические операции на автомобиле



51-7



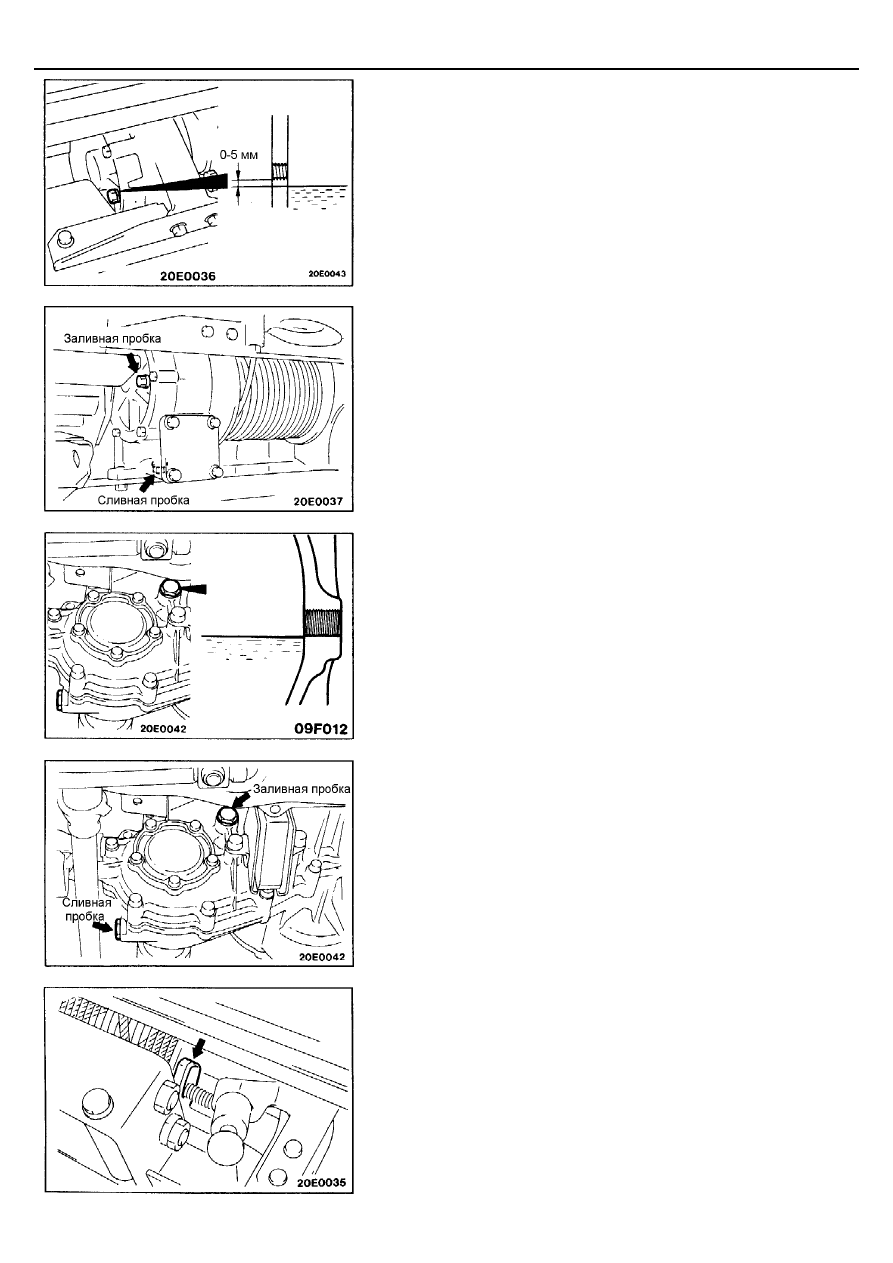

ПРОВЕРКА МАСЛА В ЛЕБЕДКЕ

(1)  Отверните заливную пробку и проверьте уровень масла, как показано

на рисунке.

(2)  Проверьте масло на отсутствие чрезмерного загрязнения и наличие

достаточной вязкости.

(3)  Установите заливную пробку.




ЗАМЕНА МАСЛА В ЛЕБЕДКЕ

(1)  Отверните заливную и сливную пробки для слива масла из лебедки.
(2)  Установите сливную пробку на место и залейте свежее масло.

Рекомендуемое масло: Масло для гипоидных передач,

GL-4 или выше по классификации API
рекомендуемая вязкость № 75W-90 или
75W-85W

Количество:   0,75 литра

(3)  Установите заливную пробку.




ПРОВЕРКА МАСЛА В КОРОБКЕ ОТБОРА МОЩНОСТИ

(1)  Отверните заливную пробку раздаточной коробки и проверьте

уровень масла, как показано на рисунке.

(2)  Проверьте масло на отсутствие чрезмерного загрязнения и наличие

достаточной вязкости.

(3)  Установите заливную пробку.




ЗАМЕНА МАСЛА В КОРОБКЕ ОТБОРА МОЩНОСТИ

(1)  Отверните заливную и сливную пробки раздаточной коробки для

слива масла.

(2)  Установите сливную пробку на место и залейте свежее масло.

Рекомендуемое масло: Масло для гипоидных передач,

GL-4 или выше по классификации API
рекомендуемая вязкость № 75W-90 или
75W-85W

Количество:   2,7 литра,

[включая 0,4 литра для коробки отбора мощности]

(3)  Установите заливную пробку.




ПРОВЕРКА ТОЛЩИНЫ НАЛАДКИ ТОРМОЗНОЙ КОЛОДКИ
ЛЕБЕДКИ

Снимите тормозную колодку с муфты лебедки и проверьте, что толщина
накладки тормозной колодки не меньше предельно допустимого значения.
Предельно допустимое значение:   4,0 - 4,5 мм


© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





Наружные элементы кузова –

Передний бампер



51-8

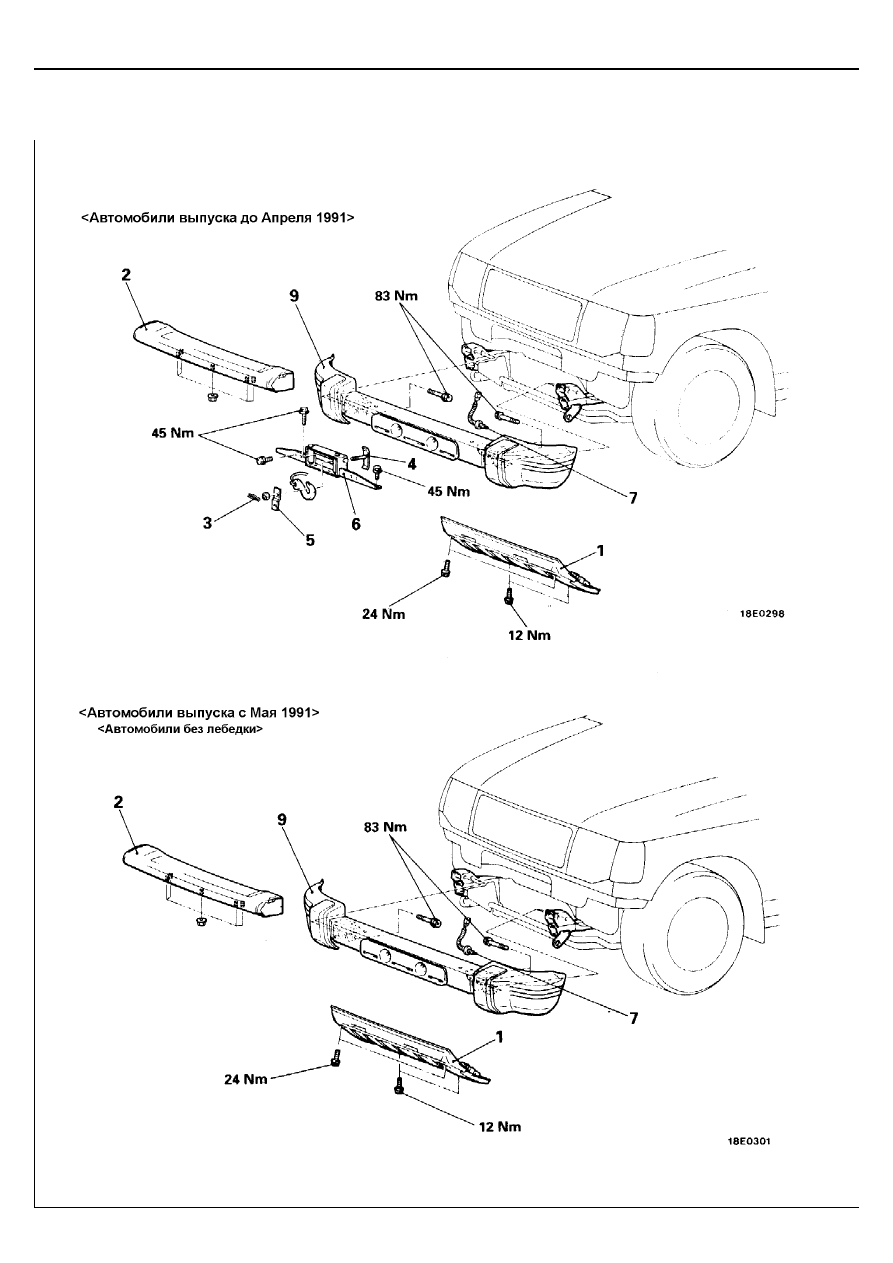

ПЕРЕДНИЙ БАМПЕР

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation    Oct. 1991

PWJE9086-A REVISED





Наружные элементы кузова –

Передний бампер



51-8-1







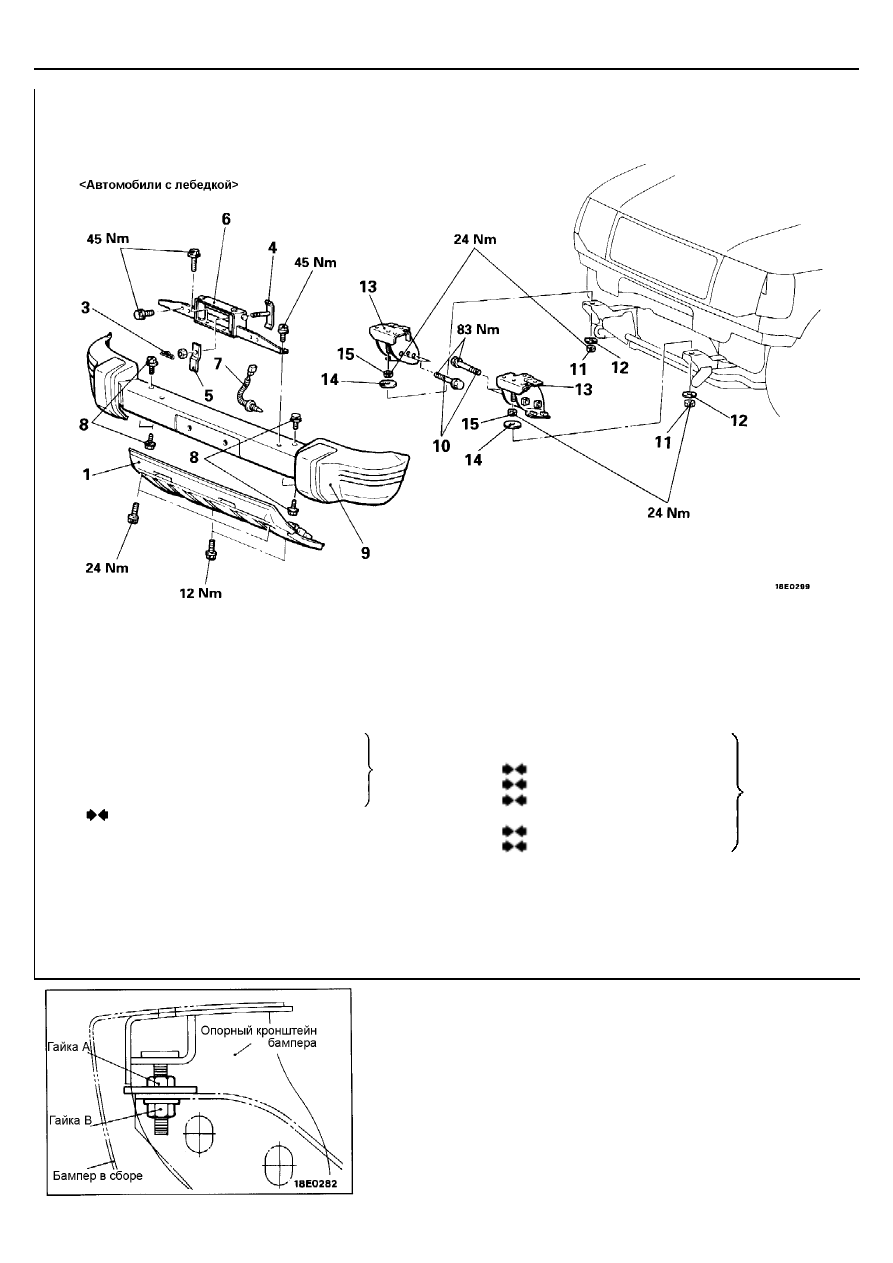

Последовательность снятия



















1.  Передний защитный кожух
2.  Накладка бампера <Модели без лебедки>
3.  Внутренний палец
4.  Ограничитель направляющего

ролика

5.  Держатель крюка троса
6.  Направляющие ролики в сборе
7.  Датчик температуры наружного воздуха

<Модели с блоком дополнительных
указателей>














8.  Болты <Модели с лебедкой>
9.  Бампер в сборе
10.  Болты опорных

кронштейнов бампера

11.  Гайка "В"
12.  Шайбы
13.  Опорные кронштейны

бампера

14.  Шайбы
15.  Гайка "А"




ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

15.  УСТАНОВКА ГАЙКИ "А" / 14. УСТАНОВКА ШАЙБ /

13. УСТАНОВКА ОПОРНЫХ КРОНШТЕЙНОВ БАМПЕРА
/ 12. УСТАНОВКА ШАЙБ / 11. УСТАНОВКА ГАЙКИ "В"



Установите опорные кронштейны бампера, временно затянув гайки
крепления, и затем отрегулируйте положение бампера относительно
кузова с помощью гайки "А".



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED





<Модели
с лебедкой>



<Модели с
лебедкой>





Наружные элементы кузова –

Передний бампер



51-8-2

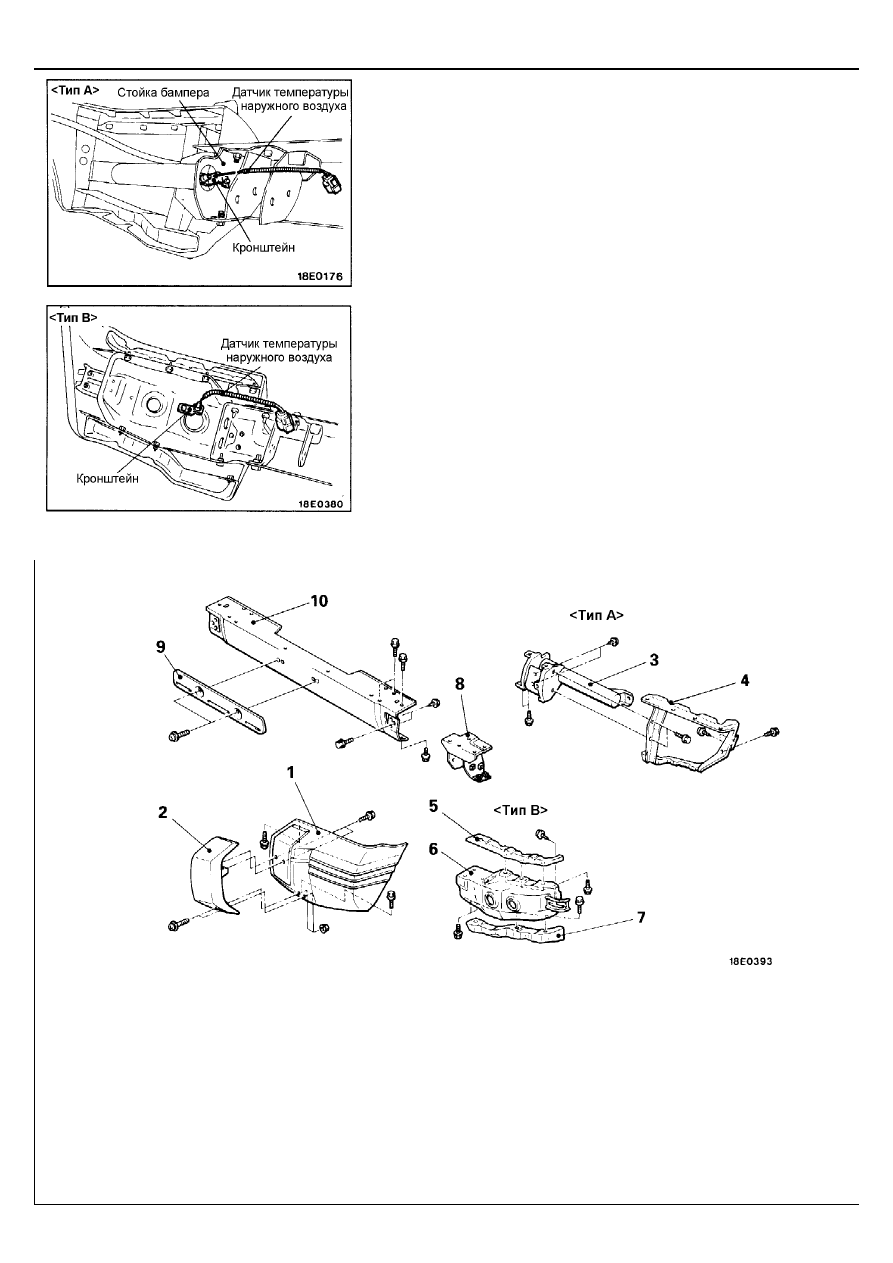

7.  УСТАНОВКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО

ВОЗДУХА
<Модели с блоком дополнительных указателей>



При установке бампера в сборе, вставьте измерительную часть
датчика температуры наружного воздуха в установочное отверстие в
бампере.







РАЗБОРКА И СБОРКА





Последовательность разборки







  1.  Боковая накладка бампера

2.  Защитная накладка бампера
3.  Стойка бампера
4.  Элемент жесткости боковой части бампера
5.  Верхний элемент жесткости боковой части

бампера

6.  Нижний элемент жесткости боковой части

бампера

7.  Элемент жесткости боковой части бампера
8.  Опорный кронштейн бампера

<Модели без лебедки>

9.  Кронштейн крепления номерного знака
10.  Центральная балка бампера
