Наружные элементы кузова –

Дополнительные наружные

элементы кузова



51-17

ДОПОЛНИТЕЛЬНЫЕ НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА

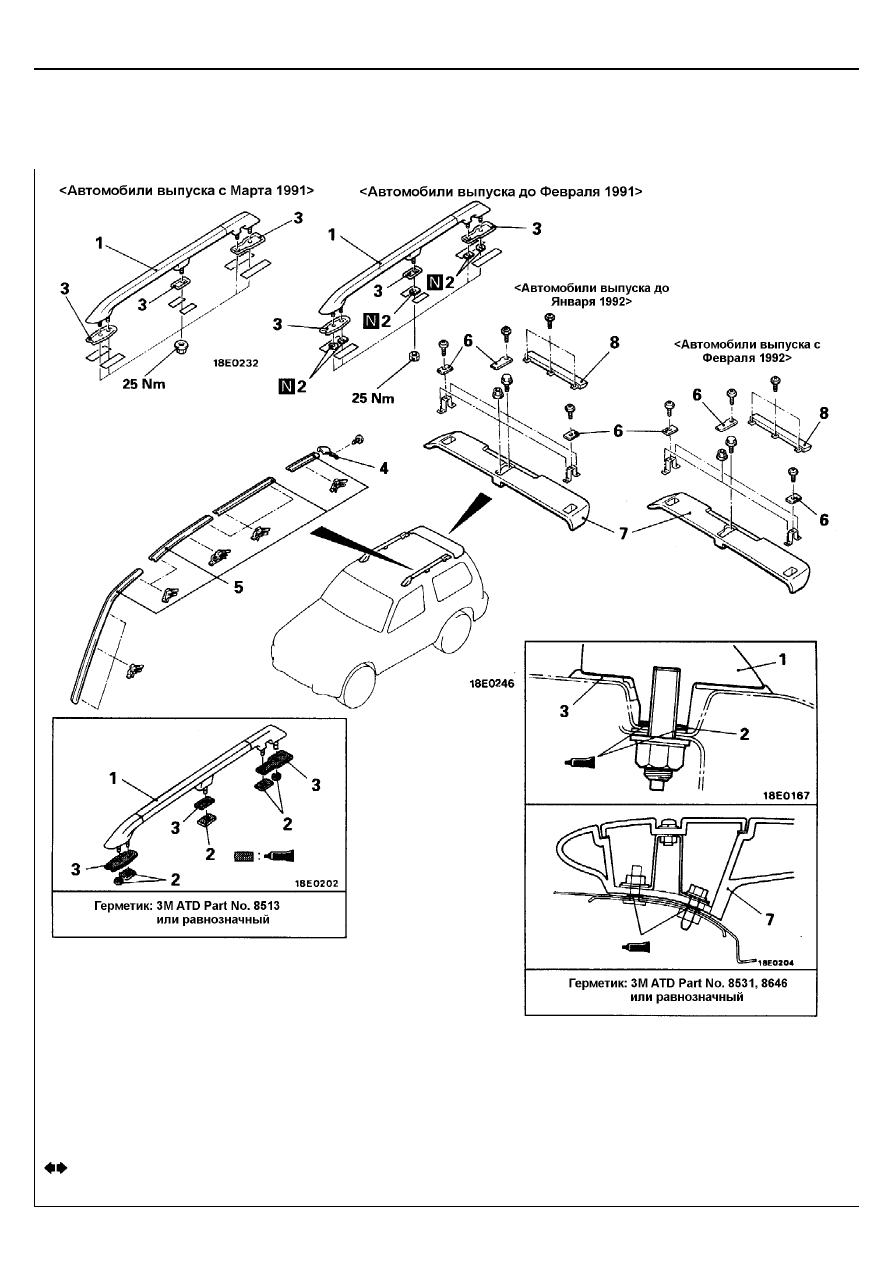

ЗАДНИЙ СПОЙЛЕР И ОПОРЫ БАГАЖНИКА КРЫШИ
СНЯТИЕ И УСТАНОВКА





Последовательность снятия опор багажника
крыши и водоотводящего молдинга крыши



Последовательность снятия спойлера крыши











•

Облицовка потолка
(Смотрите ГЛАВУ 52 – "Облицовка потока".)

1.  Опора багажника крыши
2.  Уплотнитель
3.  Уплотнитель
4.  Декоративная крышка молдинга
5.  Водоотводящий молдинг крыши




6.

Крышка спойлера

7.  Спойлер крыши
8.  Накладка спойлера


© Mitsubishi Motors Corporation   July   1992

PWJE9086-B REVISED





Наружные элементы кузова –

Дополнительные наружные

элементы кузова



51-18



ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

5.  СНЯТИЕ ВОДООТВОДЯЩЕГО МОЛДИНГА КРЫШИ



Для снятия молдинга подденьте его с помощью специального
инструмента.
Внимание
Если при снятии молдинг деформировался, то его повторная
установка не допускается.

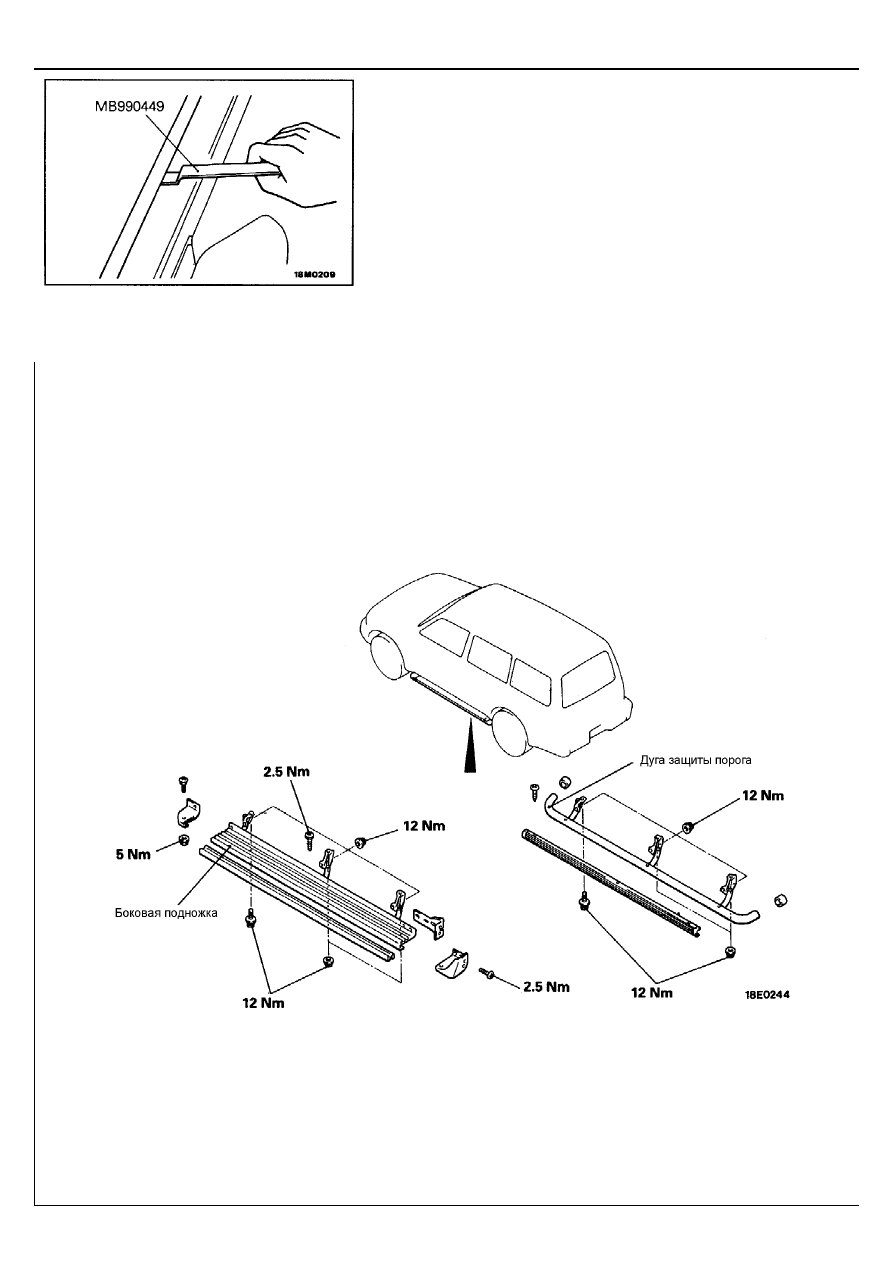

БОКОВАЯ ПОДНОЖКА И ДУГА ЗАЩИТЫ ПОРОГА
СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





Наружные элементы кузова –

Очиститель и омыватель

ветрового стекла



51-19

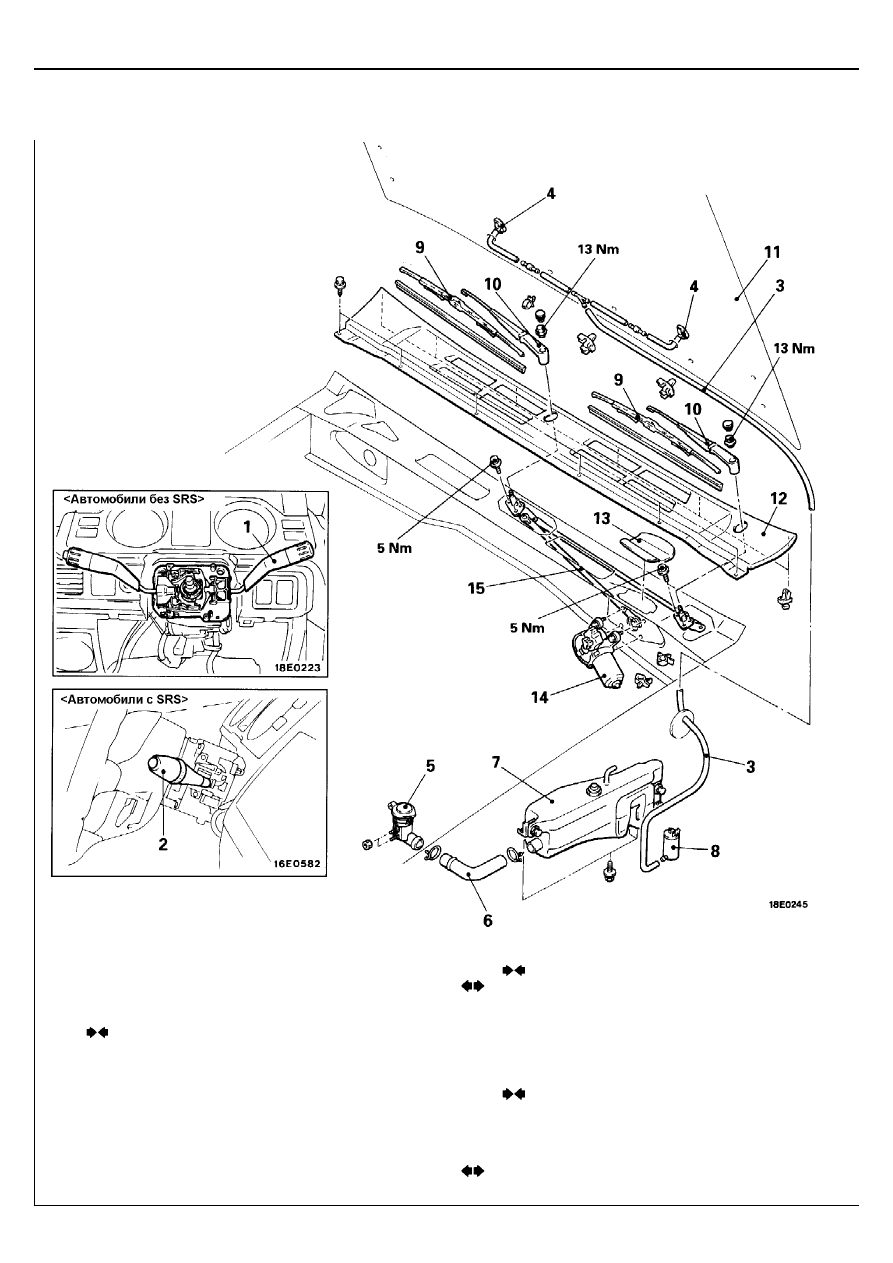

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED



















1.  Переключатель на рулевой колонке

(с встроенными переключателем очистителя
и омывателя и реле очистителя)
(Смотрите ГЛАВУ 54 – "Подрулевой
комбинированный переключатель".)

2.  Переключатель очистителя и омывателя

(Смотрите страницу 51-21.)

3.  Трубка омывателя
4.  Форсунка омывателя
9.  Щетка стеклоочистителя



























10.  Рычаг щетки стеклоочистителя
14.  Электродвигатель стеклоочистителя





  Последовательность снятия бачка омывателя

•

Брызгозащитный щиток
(Смотрите ГЛАВУ 42 – "Крыло".)

•

Слив жидкости омывателя

3.  Трубка омывателя
5.  Крышка
6.  Шланг
7.  Бачок омывателя
8.  Электродвигатель омывателя



















Последовательность снятия рычажного
механизма
10.  Рычаг щетки стеклоочистителя
11.  Капот
12.  Накладка панели очистителей ветрового

стекла

13.  Заглушка
14.  Электродвигатель стеклоочистителя
15.  Рычажный механизм



Наружные элементы кузова –

Очиститель и омыватель

ветрового стекла



51-20





ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

14.  СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ



Отверните болты крепления электродвигателя стеклоочистителя и
затем снимите электродвигатель в сборе. Отсоедините рычажный
механизм от электродвигателя, и затем снимите рычажный механизм.
Внимание
Не рекомендуется без крайней необходимости разбирать узел
коленчатого рычага и электродвигателя, так как при сборке они
устанавливаются под определенным углом. В случае
необходимости разборки предварительно нанесите собственные
установочные метки.





ПРОВЕРКА

ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ

Проверьте электродвигатель стеклоочистителя после отсоединения
разъема жгута проводов без снятия электродвигателя с автомобиля.

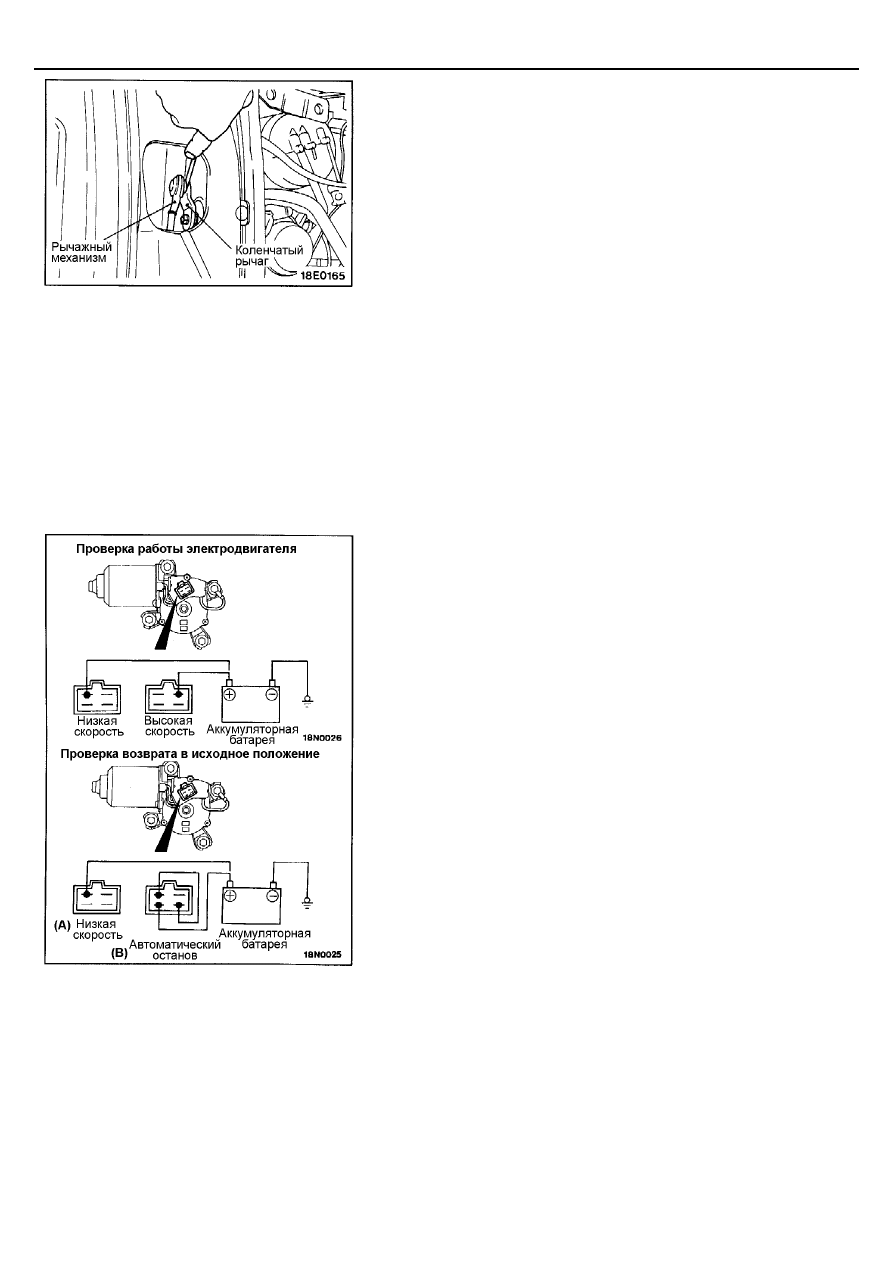

Проверка работы электродвигателя стеклоочистителя на низкой и
высокой скорости

Подсоедините выводы электродвигателя стеклоочистителя к
аккумуляторной батарее как показано на рисунке и проверьте работу
электродвигателя на низкой и высокой скорости.

Проверка автоматического возврата в исходное положение
(1)  Установите низкую скорость работы электродвигателя

стеклоочистителя, затем отсоедините аккумуляторную батарею и
остановите электродвигатель.

(2)  Подведите питание аккумуляторной батареи, как показано на рисунке

и убедитесь в том, что после начала вращения электродвигателя на
низкой скорости, он остановится в положении автоматического
останова (исходное положение).







© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED
