Наружные элементы кузова –

Очиститель и омыватель

заднего стекла



51-23

ПРОВЕРКА

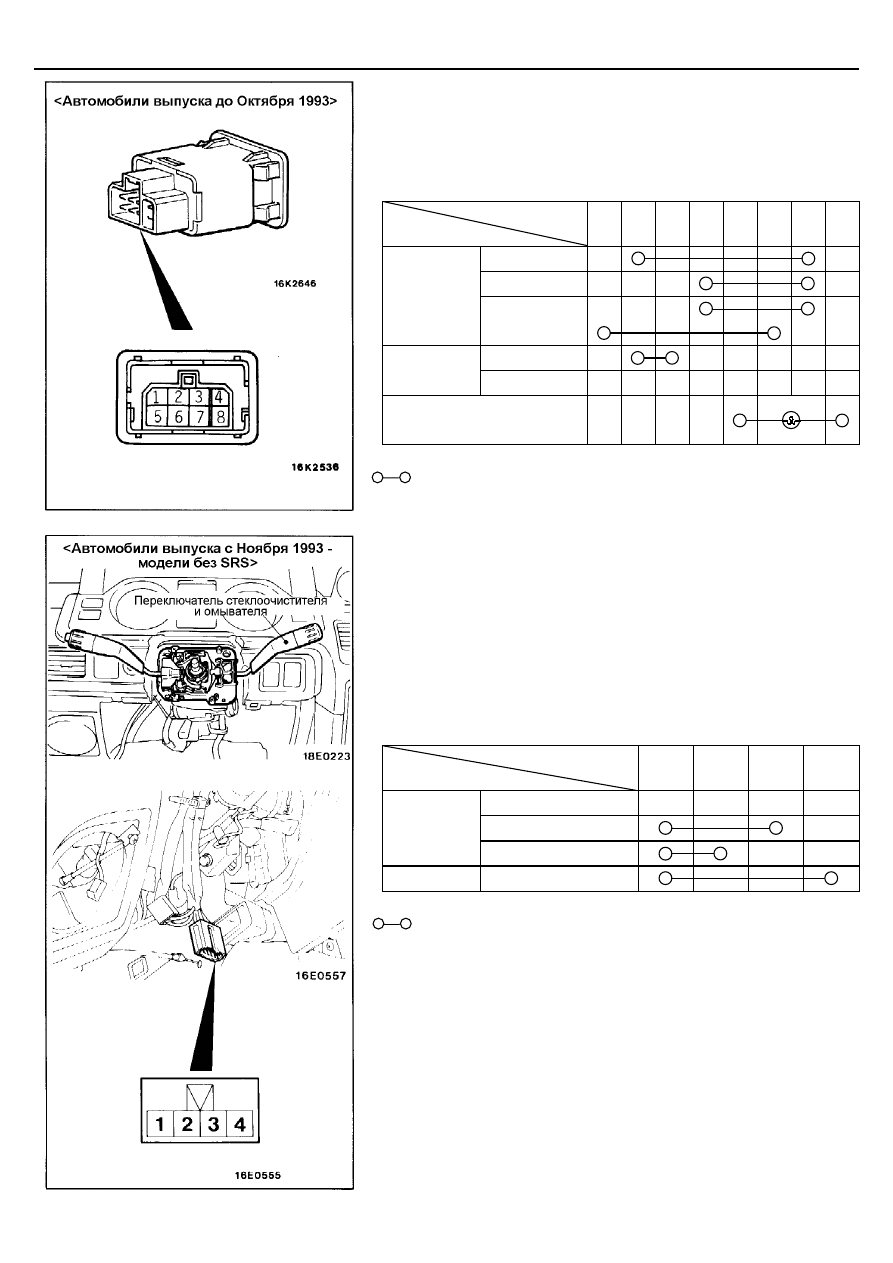

ВЫКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ И ОМЫВАТЕЛЯ ЗАДНЕГО
СТЕКЛА
<Автомобили выпуска по Октябрь 1993>

Проверьте состояние цепи между выводами при различных положениях
переключателя.



Вывод

Положение

переключателя

1 2 3 4 5 6 7 8



ВКЛ (ON)



















ВЫКЛ (OFF)



















Прерывистый



















Очиститель

режим (INT)



















ВКЛ (ON)



















Омыватель

ВЫКЛ (OFF)

































Лампа подсветки



















ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.



<Автомобили выпуска c Ноября 1993 – Модели без
Дополнительной Системы Пассивной безопасности (SRS)>

(1)  Снимите нижнюю крышку панели приборов.
(2)  Снимите нижний кожух рулевой колонки.
(3)  Отсоедините разъем выключателя.





(4)  Проверьте состояние цепи между выводами при различных

положениях переключателя.





Вывод

Положение

переключателя

1 2 3 4



ВЫКЛ

(OFF)





Прерывистый режим (INT)













Очиститель

ВКЛ (ON)











  Омыватель

ВКЛ

(ON)





ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED





Наружные элементы кузова –

Очиститель и омыватель

заднего стекла



51-23-1

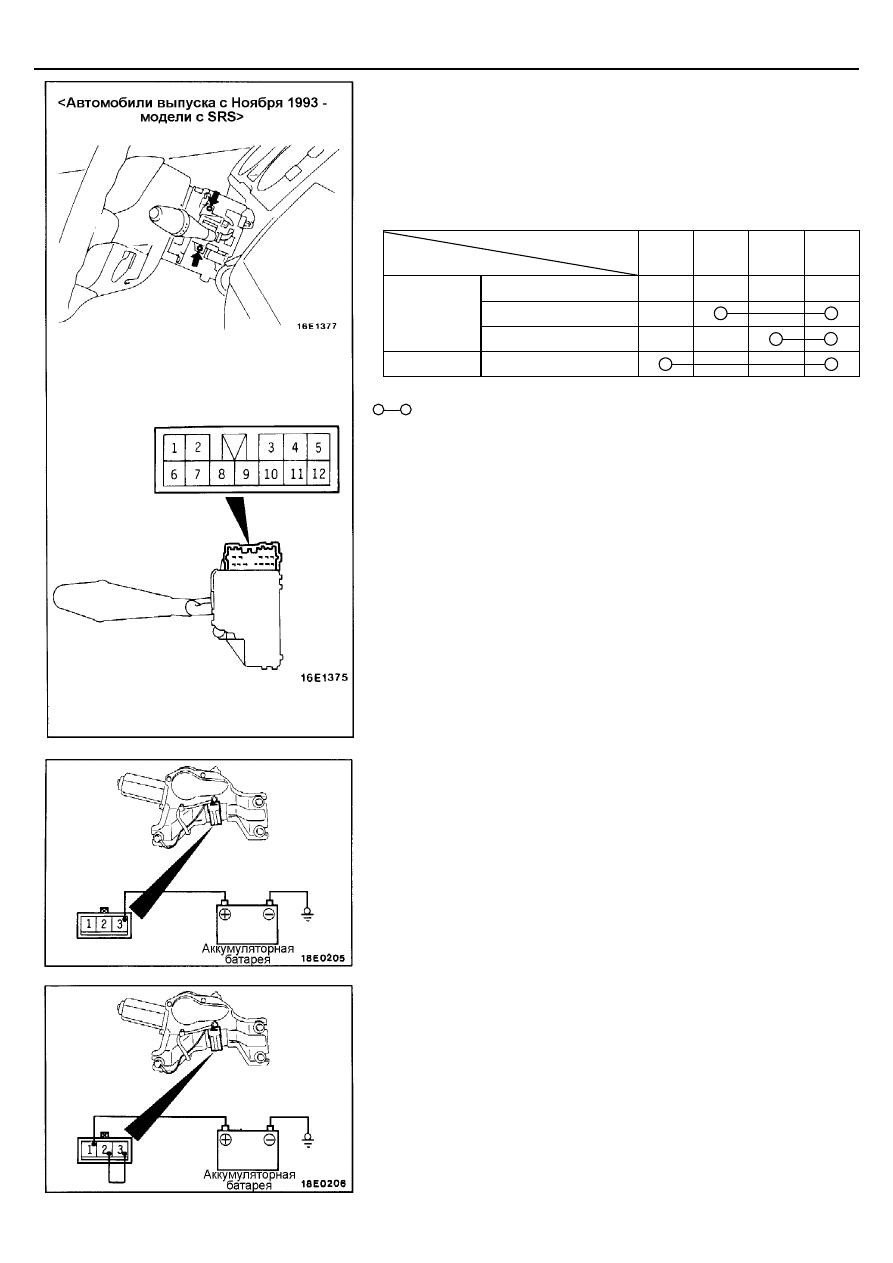

<Автомобили выпуска c Ноября 1993 – Модели с
Дополнительной Системой Пассивной безопасности (SRS)>

(1)  Снимите нижний кожух рулевой колонки.
(2)  Снимите верхний кожух рулевой колонки.
(3)  Ослабьте винты, показанные на рисунке, и снимите переключатель

стеклоочистителя и омывателя.

(4)  Проверьте состояние цепи между выводами при различных

положениях переключателя.





Вывод

Положение

переключателя

2 3 4 10



ВЫКЛ

(OFF)





Прерывистый режим (INT)













Очиститель

ВКЛ (ON)











  Омыватель

ВКЛ

(ON)





ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.






ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ

Проверьте электродвигатель стеклоочистителя после отсоединения
разъема жгута проводов без снятия электродвигателя с автомобиля.

Проверка работы электродвигателя стеклоочистителя
Подсоедините выводы электродвигателя стеклоочистителя к
аккумуляторной батарее как показано на рисунке и проверьте работу
электродвигателя.




Проверка автоматического возврата в исходное положение
(автоматической остановки электродвигателя)
(1)  Включите электродвигатель стеклоочистителя, затем отсоедините

аккумуляторную батарею и остановите электродвигатель.

(2)  Подведите питание аккумуляторной батареи, как показано на рисунке

и убедитесь в том, что после начала вращения электродвигателя, он
остановится в положении автоматического останова (исходное
положение).



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E ADDED





Наружные элементы кузова –

Очиститель и омыватель

заднего стекла



51-23-2

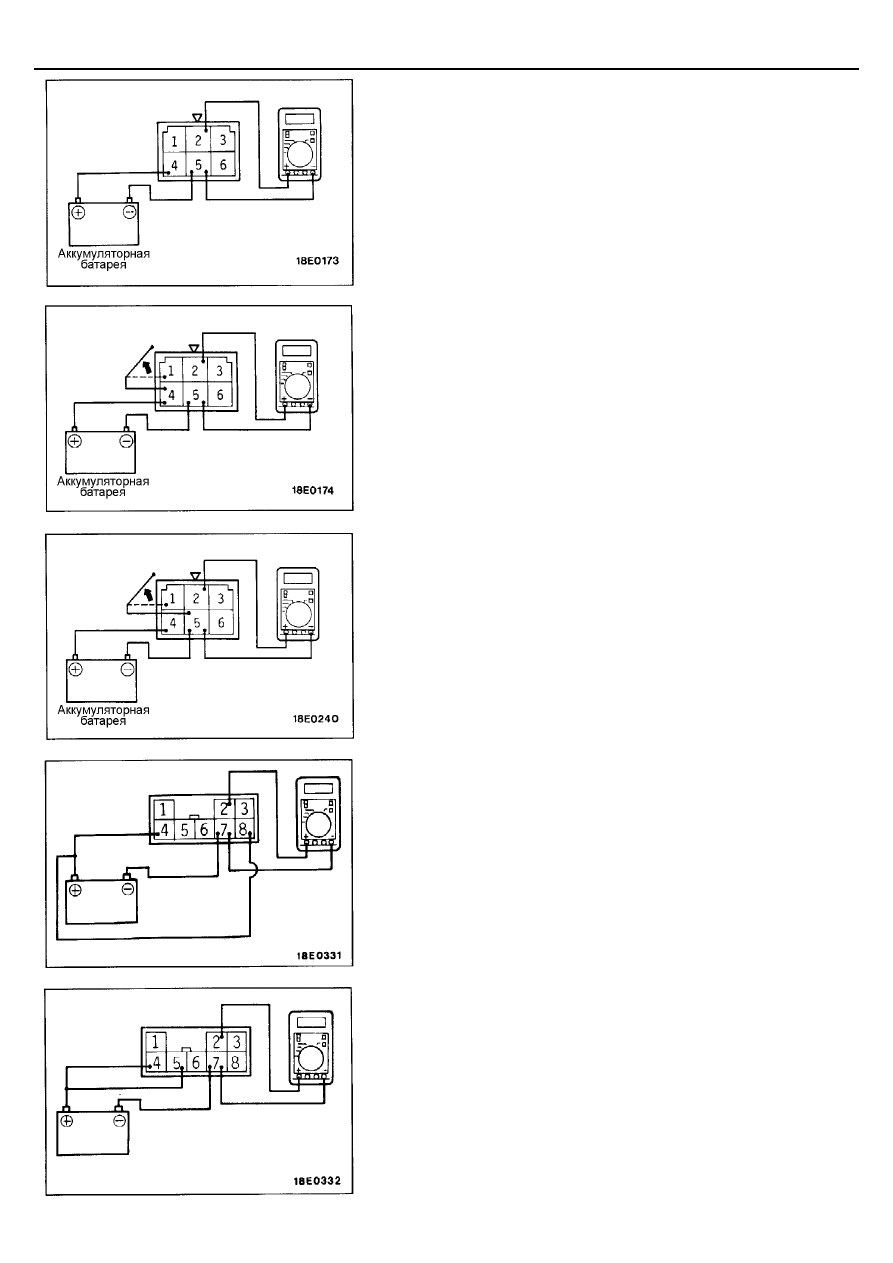

РЕЛЕ–ПРЕРЫВАТЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ
ОЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА
<Автомобили выпуска по Октябрь 1993 года>

(1)  Подсоедините "плюс" вольтметра к выводу (2) реле, а "минус"

вольтметра подсоедините к выводу (5) реле.

(2)  Подсоедините провод от положительной клеммы (+) аккумуляторной

батареи к выводу (4) реле, а провод от отрицательной (-) клеммы
подсоедините к выводу (5).





(3)  В состоянии, описанном в пункте (2) выше, соедините выводы (1) и (4)

реле приблизительно на 2 секунды с помощью перемычки, а затем
снимите перемычку.





(4)  Затем, соедините выводы (1) и (5) реле с помощью перемычки.

Проверьте, что при данных условиях вольтметр показывает нулевое
напряжение (0 В).

(5)  Через приблизительно 8 секунд после установки перемычки на

выводы (1) и (5), проверьте, что на выводе (2) реле возникло
напряжение аккумуляторной батареи.





<Модели выпуска c Ноября 1993 года>

Работа омывателя заднего стекла
(1)  Подсоедините "плюс" вольтметра к выводу (2) реле, а "минус"

подсоедините к выводу (7).

(2)  Проверьте, что вольтметр показывает напряжение аккумуляторной

батареи, когда провод от положительной клеммы (+) аккумуляторной
батареи подсоединен к выводам (4)



и



(8) реле, а провод от

отрицательной (-) клеммы подсоединен к выводу (7).





Работа очистителя заднего стекла в прерывистом режиме (INT)
(1)  Подсоедините "плюс" вольтметра к выводу (2) реле, а "минус"

подсоедините к выводу (7).

(2)  Проверьте, что вольтметр показывает напряжение аккумуляторной

батареи в течение приблизительно 8 секунд, когда провод от
положительной клеммы (+) аккумуляторной батареи подсоединен к
выводам (4)



и



(5) реле, а провод от отрицательной (-) клеммы

подсоединен к выводу (7).



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E ADDED





Наружные элементы кузова –

Очиститель и омыватель

заднего стекла



51-24

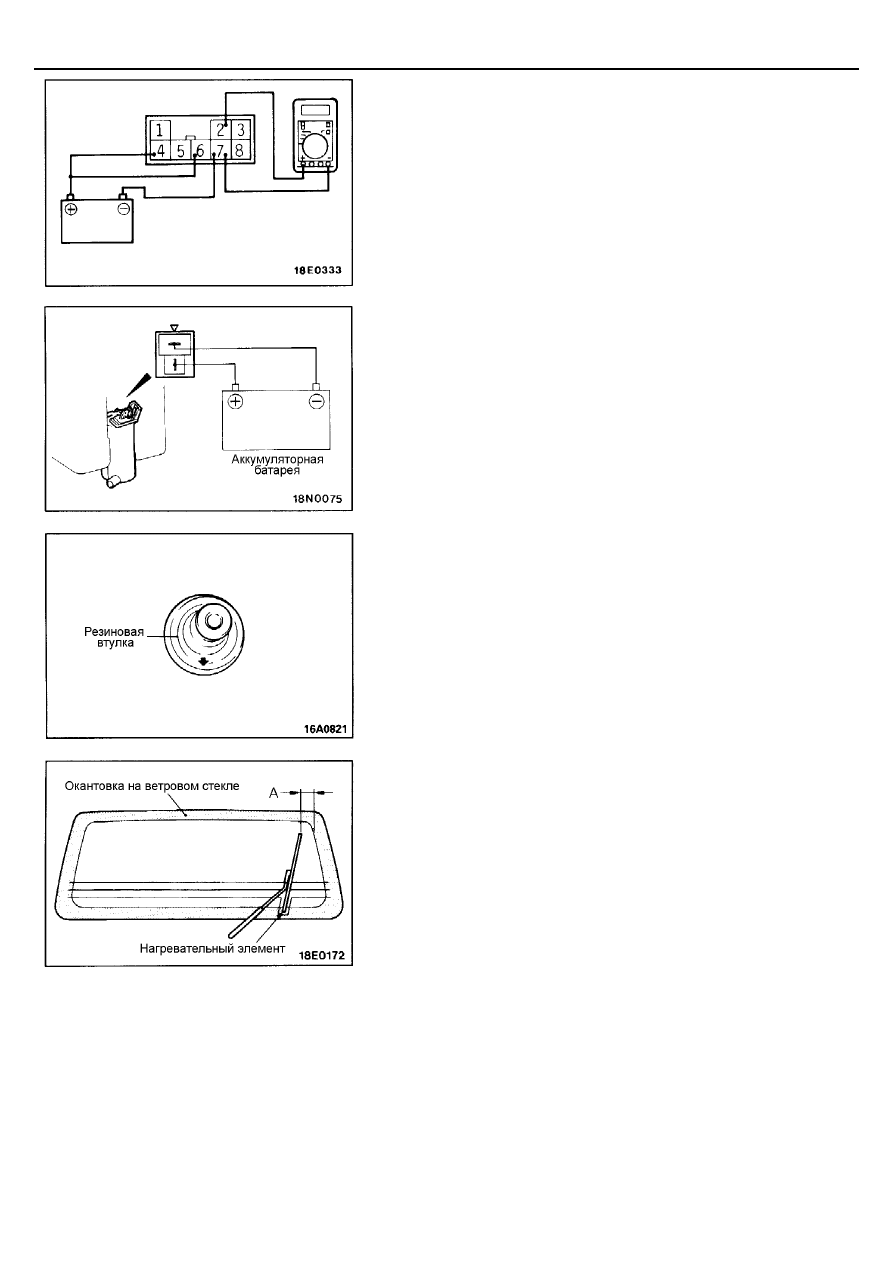

Работа очистителя заднего стекла в постоянном режиме (ON)
(1)  Подсоедините "плюс" вольтметра к выводу (2) реле, а "минус"

подсоедините к выводу (7).

(2)  Проверьте, что вольтметр показывает  напряжение аккумуляторной

батареи, когда провод от положительной клеммы (+) аккумуляторной
батареи подсоединен к выводам (4)



и



(6) реле, а провод от

отрицательной (-) клеммы подсоединен к выводу (7).





ЭЛЕКТРОДВИГАТЕЛЬ ОМЫВАТЕЛЯ

(1)  Заполните бачок омывателя водой, когда электродвигатель

омывателя установлен на бачок.

(2)  Подведите питание от аккумуляторной батареи к выводам

электродвигателя омывателя, как показано на рисунке, и проверьте
напор струи воды.





ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

7.  УСТАНОВКА РЕЗИНОВОЙ ВТУЛКИ



Устанавливайте резиновую втулку так, чтобы стрелка была
направлена вниз.





5.  УСТАНОВКА РЫЧАГА И ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

В СБОРЕ



Установите щетку на рычаг стеклоочистителя так, чтобы при
остановке щетки стеклоочистителя в крайнем положении расстояние
от верха щетки до окантовки соответствовало номинальному
значению и при этом низ щетки находился в середине
нагревательного элемента обогревателя заднего стекла.
Номинальное значение (А):    65 – 75 мм
