КУЗОВ –

Складная брезентовая крыша (CANVAS TOP)

42-44

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

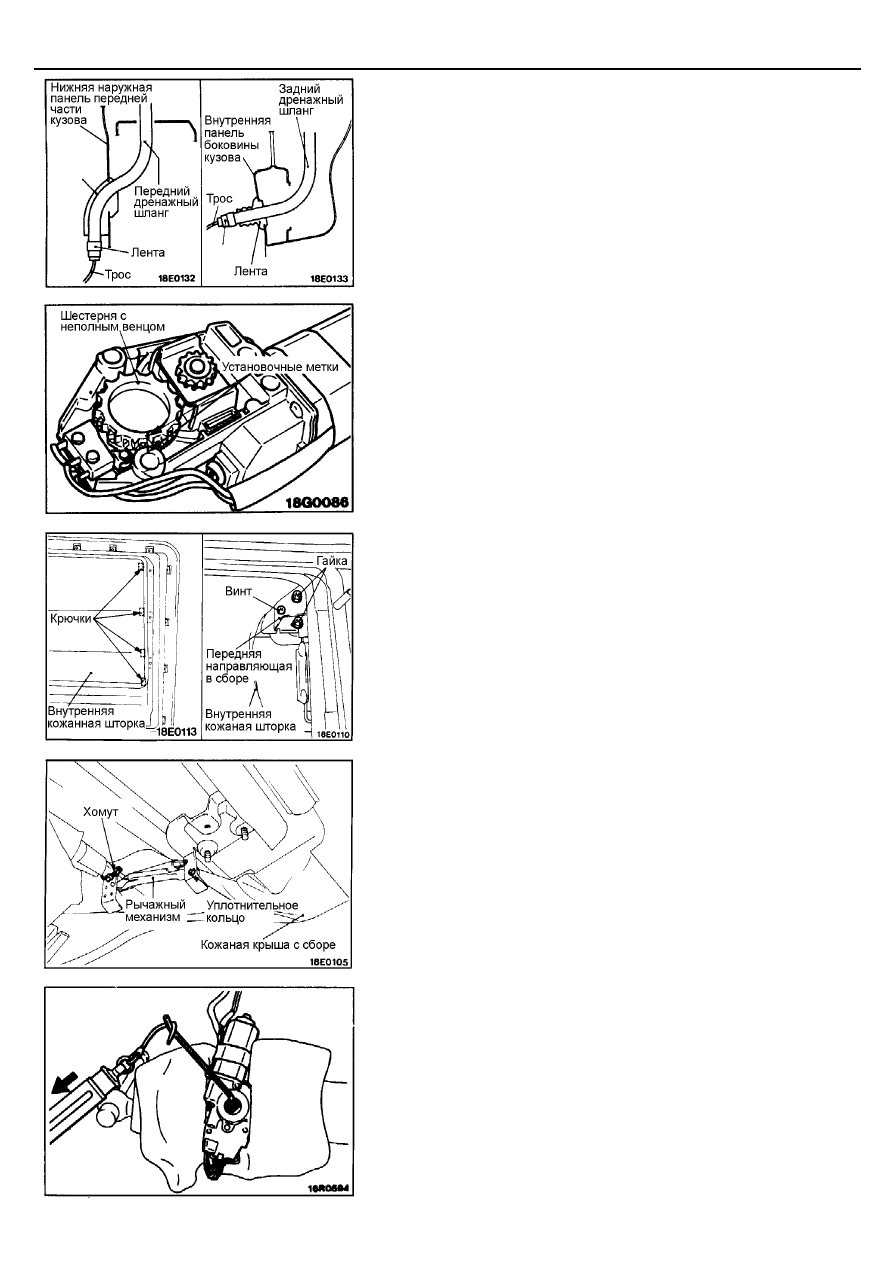

4. СНЯТИЕ ПЕРЕДНЕГО ДРЕНАЖНОГО ШЛАНГА

/5. СНЯТИЕ ЗАДНЕГО ДРЕНАЖНОГО ШЛАНГА

Привяжите к концу дренажного шланга трос, обмотайте лентой место
соединения, затем вытащите дренажный шланг из салона автомобиля
со стороны пассажира.

7. СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ В СБОРЕ

(1) Полностью закройте брезентовую крышу и снимите

электродвигатель в сборе.

(2) Нанесите установочные метки на шестерню с неполным венцом и

кронштейн электродвигателя.

9. СНЯТИЕ ГАЙКИ И ВИНТА КРЕПЛЕНИЯ ПЕРЕДНЕЙ

НАПРАВЛЯЮЩЕЙ ЛЮКА

Отсоедините внутреннюю кожаную шторку от крючков и, сворачивая
внутреннюю кожаную шторку, отверните гайки и винт крепления
передней направляющей люка.

11. СНЯТИЕ КОЖАНОЙ КРЫШИ В СБОРЕ /12. СНЯТИЕ

ВНУТРЕННЕЙ КОЖАНОЙ ШТОРКИ

После снятия уплотнительного кольца (Е-образного) и хомута,
снимите внутреннюю кожаную шторку вместе с кожаной крышей в
сборе.

ПРОВЕРКА

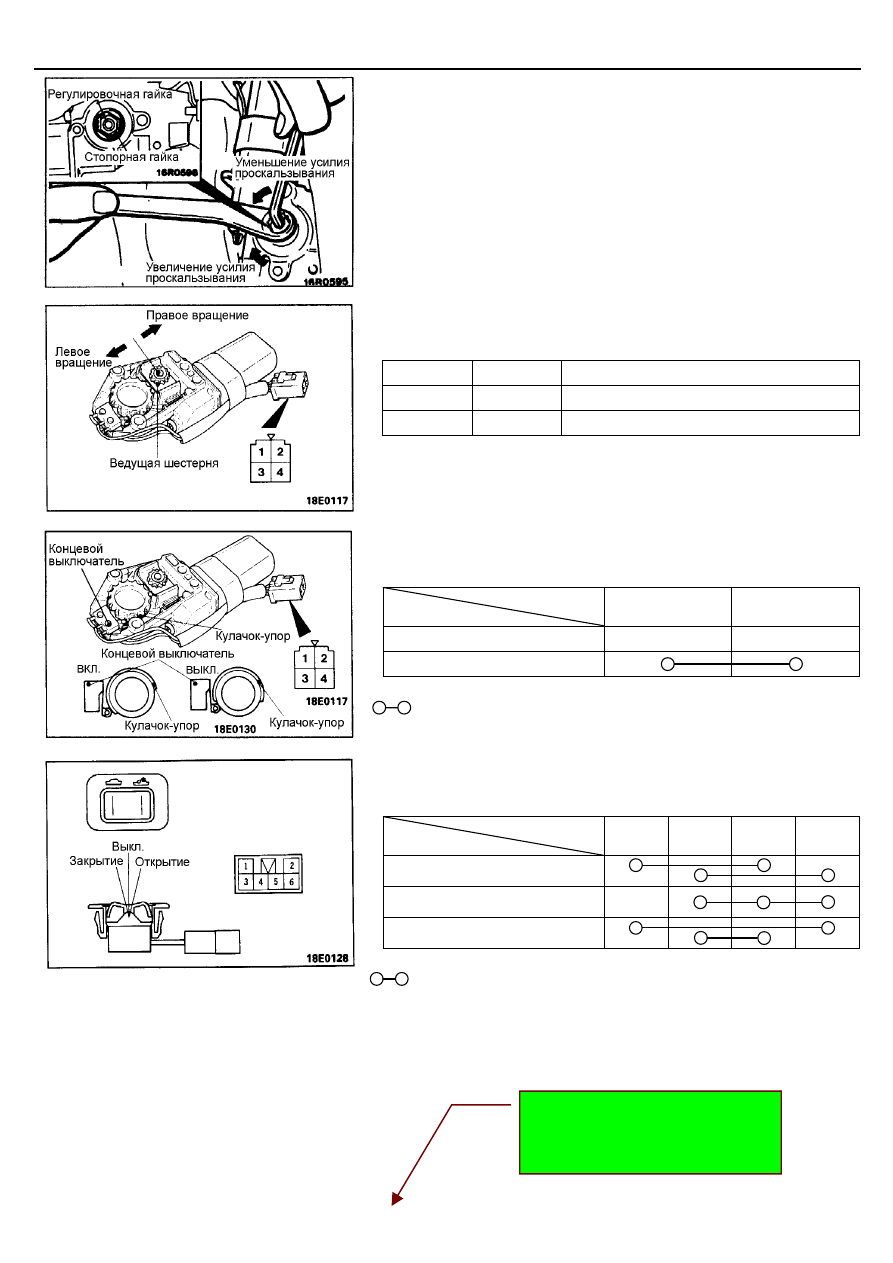

ПРОВЕРКА УСИЛИЯ ПРОСКАЛЬЗЫВАНИЯ
ФРИКЦИОННОЙ МУФТЫ ЭЛЕКТРОДВИГАТЕЛЯ

Для проверки усилия проскальзывания фрикционной муфты электродвигателя
привода складной крыши выполните следующие операции.
(1) Вставьте шестигранный ключ из комплекта специальных

инструментов в шестигранное отверстие вала электродвигателя и, с
помощью пружинного динамометра измерьте усилие, при котором
фрикционная муфта электродвигателя начинает проскальзывать.
Номинальное значение:   45 – 55 Н
Внимание
1.

Пружинный динамометр должен находится под прямым
углом к шестигранному ключу.

2.

Использование других ключей, отличных от штатного
шестигранного ключа, приведет к искажению результатов
измерения, поэтому применяйте только данный ключ.

КУЗОВ –

Складная брезентовая крыша (CANVAS TOP)

42-45

(2) Если измеренная величина не соответствует диапазону номинальных

значений, то отрегулируйте усилие проскальзывания фрикционной
муфты поворотом регулировочной гайки электродвигателя влево или
вправо.

(3) После регулировки, надежно затяните регулировочную гайку и

законтрите ее с помощью стопорной шайбы.

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА СКЛАДНОЙ КРЫШИ

Проверьте направление вращения ведущей шестерни электродвигателя
при подсоединении аккумуляторной батареи к выводам разъема.

Вывод 1

Вывод 3

Направление вращения ведущей шестерни

+

-

Вправо

-

+

Влево

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ

Проверьте состояние цепи между выводами разъема при различных
положениях концевого выключателя.

Выводы

Положение выключателя

2

4

ВКЛЮЧЕН (ON)

ВЫКЛЮЧЕН (OFF)

ПРИМЕЧАНИЕ

      отмечено наличие замкнутой цепи между выводами.

ПЕРЕКЛЮЧАТЕЛЬ ПРИВОДА СКЛАДНОЙ КРЫШИ

Проверьте состояние цепи между выводами разъема при различных
положениях переключателя.

Положение

переключателя

Выводы

1

2

4

5

ОТКРЫТИЕ

ВЫКЛЮЧЕНО

ЗАКРЫТИЕ

ПРИМЕЧАНИЕ

      отмечено наличие замкнутой цепи между выводами.

КУЗОВ –

Складная брезентовая крыша (CANVAS TOP)

42-46

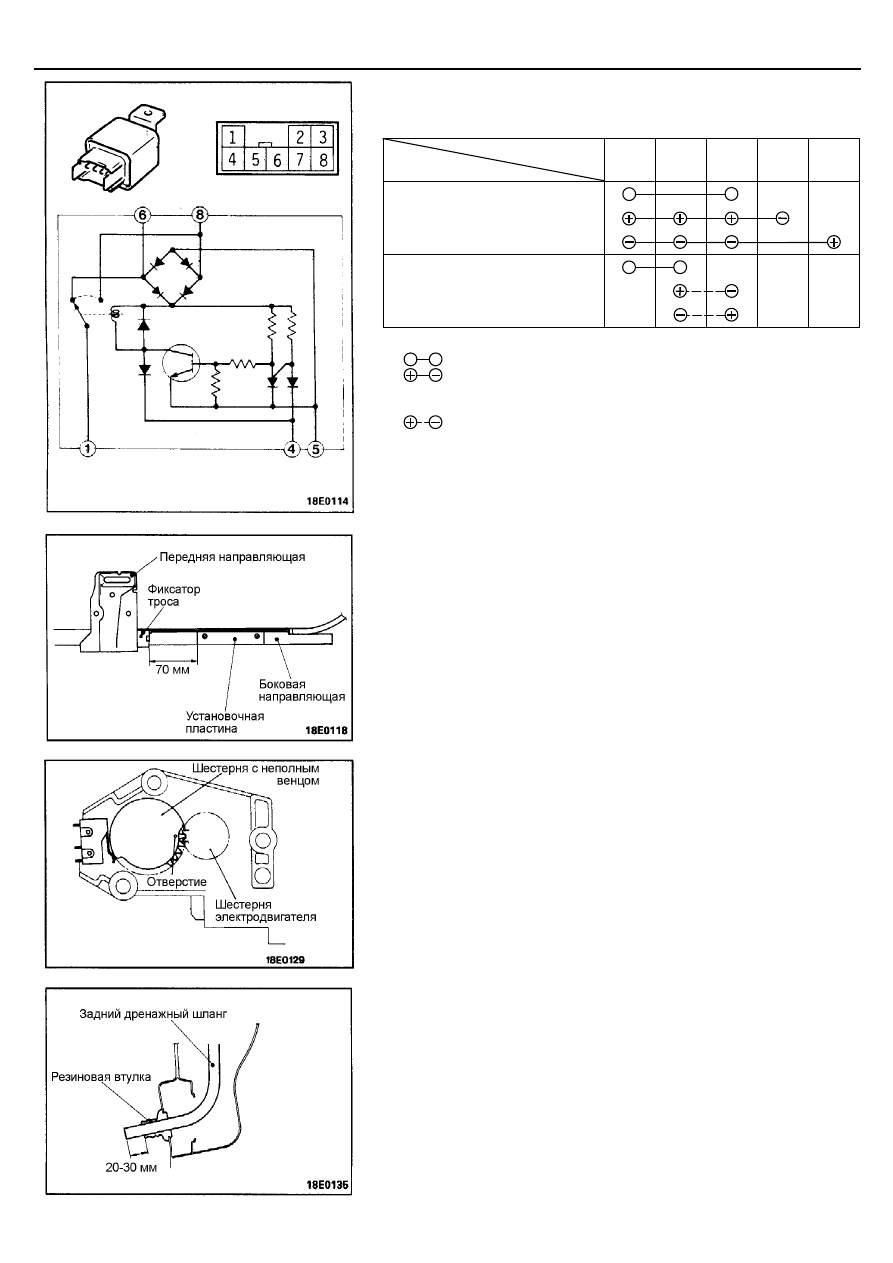

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

Проверьте состояние цепи между выводами разъема при различных
состояниях, приведенных в таблице.

Выводы

Напряжение
аккумуляторной батареи

1

8

6

5

4

Когда тока нет
(питание не подается)

Когда ток есть
(питание подается)

ПРИМЕЧАНИЕ
(1)               отмечено наличие замкнутой цепи между выводами.
(2)               отмечено наличие замкнутой цепи между выводами когда (+)

соединен с положительным выводом тестера, и (-) соединен с
отрицательным выводом тестера.

(3)               отмечены выводы, к которым подается напряжение

аккумуляторной батареи.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

7.  УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ В СБОРЕ

Перед заменой электродвигателя в сборе выполните следующие
операции.
(1) Установите переднюю направляющую в сборе, так чтобы расстояние

между фиксатором троса передней направляющей и установочной
пластиной составляло 70 мм.

(2) Расположите отверстие шестерни с неполным венцом так, чтобы

совместить ее зубья с зубьями шестерни электродвигателя и затем
установите электродвигатель в сборе.

5. УСТАНОВКА ЗАДНЕГО ДРЕНАЖНОГО ШЛАНГА

/4. УСТАНОВКА ПЕРЕДНЕГО ДРЕНАЖНОГО ШЛАНГА

(1) Привяжите трос к концу дренажного шланга и обмотайте место

соединения лентой, чтобы на стыке не было неровностей.

(2) Вытягивайте трос, чтобы вытянуть дренажный шланг.
(3) Выдвиньте дренажный шланг относительно резиновой втулки, как

показано на рисунке.

КУЗОВ –

Складная брезентовая крыша (CANVAS TOP)

42-47

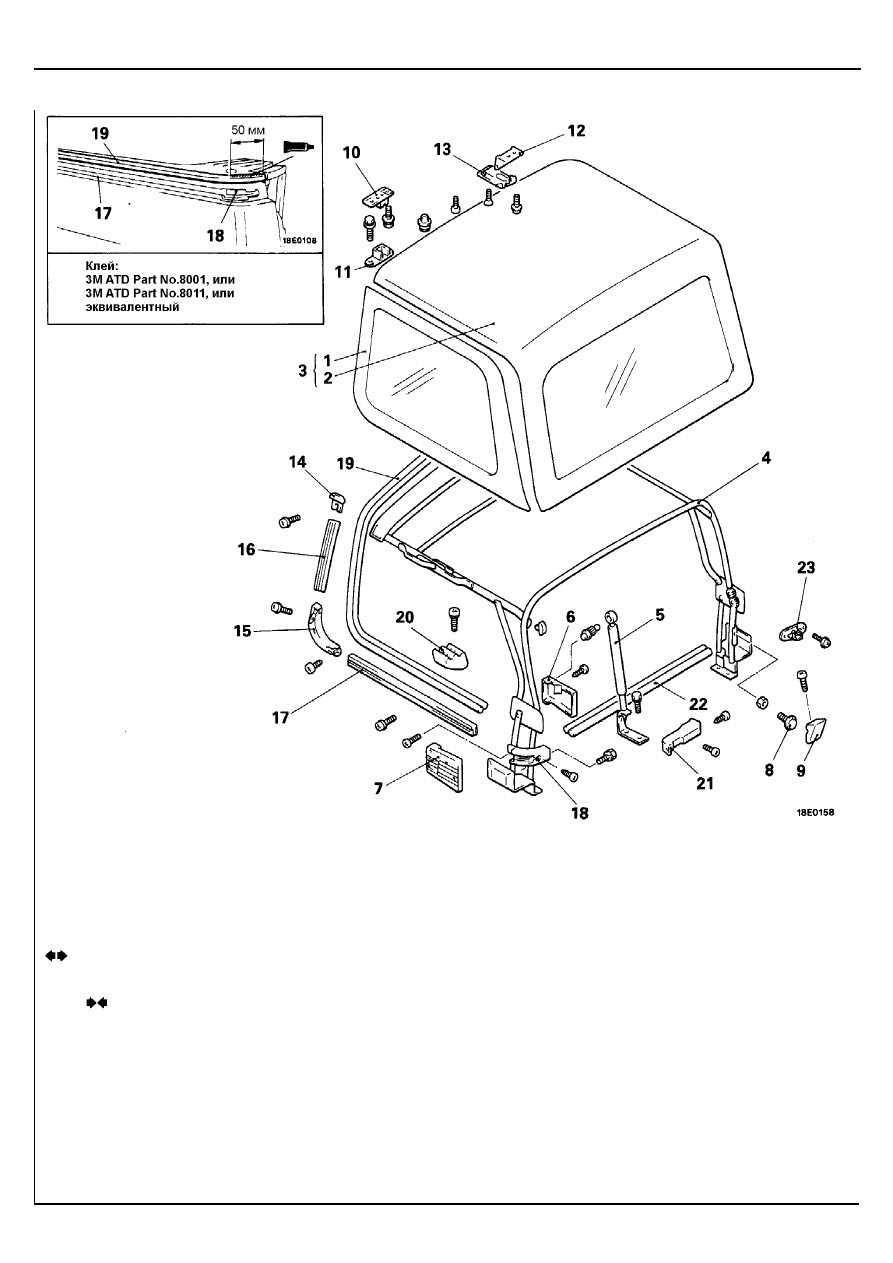

СНЯТИЕ И УСТАНОВКА <ЗАДНЯЯ ЧАСТЬ СКЛАДНОЙ КРЫШИ>

Последовательность снятия
1.

Боковая часть складывающейся крыши

2.

Верхняя часть складывающейся крыши

3.

Брезентовая крыша

4

Каркас брезентовой крыши в сборе

5.

"Газовая пружина" брезентовой крыши

6.

Внутренняя декоративная крышка

7.

Наружная декоративная крышка

8.

Болт-ограничитель

9.

Крышка ограничителя

10. Верхний демпфер
11. Нижний демпфер
12. Крючок крепления складывающейся крыши
13. Фиксатор (пряжка) складывающейся крыши

14. Крышка направляющей крыши
15. Держатель направляющих крыши
16. Передняя направляющая крыши
17. Боковая направляющая крыши
18. Задняя угловая направляющая крыши
19. Уплотнитель
20. Ограничитель хода каркаса
21. Уплотнитель задней двери
22. Верхний уплотнитель задней двери
23. Фиксатор "газовой пружины"
